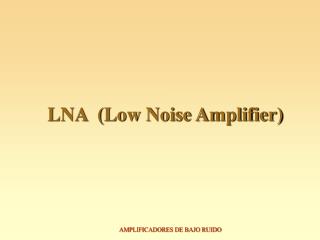

LNA (Low Noise Amplifier)

AMPLIFICADORES DE BAJO RUIDO


1 0 introducci n
1.0 Introducción.

  • -Incremento aplicaciones wireless.

  • -Teléfonos móviles, PDA(Personal Digital Assistant), ...

  • -Tipos sistemas wireless:

    • -GSM-> cobertura de objetos en movimiento.

    • -Sist. estacionarios: Bluetooth, W-LAN.---- corta distancia.

  • -Transceptores: consumo, Ptx, duración baterías, tamaño ..

  • -Tecnología CMOS: barata, bajo consumo, alta integración

  • LNA in Rx:

  • -necesidad buena relación S/R en Rx.

  • -coeficiente reflexión bajo en el puerto de entrada.

  • -Buenas terminaciones de antena, buena resistencia.

  • -adaptación a la entrada capacitiva de los MOS. ~ 50 ohm.

AMPLIFICADORES DE BAJO RUIDO


-LNA: criterios de diseño.

-Baja tensión de operación ~ 2.5-3 V.

-Frecuencia de operación: 1.8-2 GHz.

- Impedancia de entradaZin : ~ 50ohm.

- Acoplamiento a carga capacitiva: ~ Cin mezclador MOS.

- Amplificación de la señal de entrada.

- Mínima introducción de ruido.

-Problemas de los LNA:

-Ruido.

-Impedancias de entrada y salida.

-No linealidad de los trt: soluciones:

-serie elementos iguales: etapa diferencial.

-paralelo elementos complementarios: inversor.

AMPLIFICADORES DE BAJO RUIDO


2 0 configuraci n b sica del lna
2.0 Configuración básica del LNA.

2.1 Selección de la etapa de amplificación.

-Etapa más importante  influencia Figura Ruido. Fig 2.1 A. No-Simétrico.

-Proporciona alta ganancia mientras controla Zin.

-Usamos inducciones a la entrada  menor ruido.

-Mayor ganancia ~cavidad resonante a la salida.

-Cavidad: transforma corriente en tensión.

-Partes Amplificador:

-Fuente transcoductancia común .

-Fuente corriente común+cavidad resonante como carga.

-Fuente tensión drenador común.

AMPLIFICADORES DE BAJO RUIDO


2 2 etapa diferencial o inversora
2.2 Etapa diferencial o inversora.

-Introducimos inversor, por etapa diferencial.

-Tenemos la mitad de consumo de corriente.

-Ruido se mantiene constante.

-Aumenta la linealidad.

-Adecuado para operaciones de baja tensión. Sólo dos transistores conducen en cascada en cada etapa.

Circuito del inversor.

Fig 2.2 Amplificador

Simétrico.

AMPLIFICADORES DE BAJO RUIDO


2 3 linealidad
2.3 Linealidad.

-Definición de no linealidad:diferencia entre el nivel de salida esperado dado por la ganancia en el pto operación y nivel de salida actual para un nivel de señal de entrada dado.

-Definimos ganancia diferencial o error diferencial:

(2.1)

-Productos intermodulación.

(2.2)

-Ambos se reducen con circuitos simétricos y realimentados.

AMPLIFICADORES DE BAJO RUIDO


-Ejemplo.

a) b)

c)

(2.3)

AMPLIFICADORES DE BAJO RUIDO


3 0 an lisis de ruido en el trt mos
3.0 Análisis de ruido en el trt-MOS.

Fig. 2.5 Sección transversal del trt-MOS

X – Factor de escala

AMPLIFICADORES DE BAJO RUIDO


3 1 fuentes de ruido
3.1 Fuentes de ruido.

-Ruido térmico de la corriente de drenador.

-Dispositivos de canal largo.

AMPLIFICADORES DE BAJO RUIDO


Otra definición de ruido:

Ruido térmico por unidad de longitud

AMPLIFICADORES DE BAJO RUIDO


Dispositivos de canal corto: Elevados campos eléctricos

Degradación de la movilidad

Electrones calientes

-otros autores:

(3.18)

(3.19)

,

AMPLIFICADORES DE BAJO RUIDO


-Ruido de puerta.

-Ruido de puerta inducido.

(3.20)

(3.21)

(3.22)

(3.23)

(2.24)

AMPLIFICADORES DE BAJO RUIDO


Ruido térmico de la resistencia de puerta.

Ruido de sustrato.

Ruido Flicker ó impulsivo.

en PMOS.

K*50 en NMOS

AMPLIFICADORES DE BAJO RUIDO


3 2 modelo de ruido del mosfet
3.2 Modelo de ruido del MOSFET

AMPLIFICADORES DE BAJO RUIDO


Datos amplificador simétrico(PMOS/NMOS).

Parámetros de señal para el inverosr L=0.35um.

Fuentes de ruido para el trt .MOS y PMOS.

AMPLIFICADORES DE BAJO RUIDO


Modelo cuadripolo , modelo MOS simple con fuentes de ruido entrada equivalentes.

AMPLIFICADORES DE BAJO RUIDO


3 3 modelo de ruido equivalente
3.3 Modelo de ruido equivalente. entrada equivalentes.

-Modelo dos puertos para MOSFET.

Podemos definir:

(1/A) ganancia de tensión (1/B) transconductancia

(1/C) transresistencia (1/D) ganancia corriente

AMPLIFICADORES DE BAJO RUIDO


(3.33) entrada equivalentes.

-Modelo de dos puertos para un inversor.

(3.34)

(3.35)

(3.36)

AMPLIFICADORES DE BAJO RUIDO


AMPLIFICADORES DE BAJO RUIDO entrada equivalentes.


a)conexión paralelo dispositivos complementarios. b)Transf. Ruido dispositivo.

c) Conexión paralelo dispositivos. d) Matriz transmisión final.

AMPLIFICADORES DE BAJO RUIDO


COMPARACIÓN DE RUIDO b)Transf. Ruido dispositivo.

AMPLIFICADORES DE BAJO RUIDO


4 0 amplificador de transadmitancia
4.0 Amplificador de transadmitancia. b)Transf. Ruido dispositivo.

  • En un receptor de alta frecuencia es importante tenerun coeficiente de reflexión lo más pequeño posible.

  • Para eliminar la reflexión la impedancia de carga debe estar adaptada a la impedancia vista desde la línea de transmisión.

  • Es importante controlar la impedancia de entrada del LNA.

  • Para minimizar el ruido en una cadena receptora es importante que la primera etapa tenga una ganancia alta (Fórmula de Friss).

AMPLIFICADORES DE BAJO RUIDO


M odelo de mos simplificado
M b)Transf. Ruido dispositivo.odelo de MOS simplificado.

4.1 Impedancia de entrada.

  • La influencia de todos los parámetros de pequeña señal es despreciable excepto Cgs.

  • La parte resistiva está controlada por Ls.

  • Una inductancia serie a la entrada Lg se encarga de de cancelar la parte reactiva.

AMPLIFICADORES DE BAJO RUIDO


M odelo de mos completo
M b)Transf. Ruido dispositivo.odelo de MOS completo.

AMPLIFICADORES DE BAJO RUIDO


  • Consideramos el efecto de todos los parámetros de pequeña señal.

  • Para transistores de pequeño tamaño y valores bajos de Ls la resistencia de entrada depende linealmente del valor de esta inductancia, mientras que es independiente del tamaño del transistor.

  • Para controlar tanto la resistencia de entrada como la ganancia y el ruido de un circuito existe un tamaño máximo de transistor permitido, que depende de la frecuencia de operación y de la resistencia.

AMPLIFICADORES DE BAJO RUIDO



Nuevo modelo de mos simplificado
Nuevo modelo de MOS simplificado señal.

  • Con el nuevo modelo conseguimos que la parte resistiva de la impedancia de entrada se lineal con Ls, al igual que el modelo completo para tamaños pequeños de transistor, conductancia y frecuencia.

  • El nuevo parámetro de pequeña señal considerado Cgd afecta tanto a la parte resistiva como a la reactiva.

Cgd

AMPLIFICADORES DE BAJO RUIDO


4 2 ganancia de transadmitancia
4.2 Ganancia de transadmitancia señal.

  • La ganacia de transconductancia Ag es independiente de la anchura del transistor, solo depende de la frecuencia de corte, la frecuencia de operación y la resistencia de generador.

Ganancia del nuevo modelo de MOS simplificado.

  • Debido a la introducción de Cgd la ganancia se reduce.

AMPLIFICADORES DE BAJO RUIDO


4 3 factor de ruido
4.3 Factor de ruido. señal.

Factor de ruido del modelo de MOS simplificado.

  • Las fuentes de ruido más importantes son :

    • Id corriente de drenador de ruido térmico

    • Ig ruido inducido de puerta

AMPLIFICADORES DE BAJO RUIDO


Factor de ruido sin i g
Factor de ruido sin i señal.g.

  • Para que el efecto del ruido sea el menor posible la transconductancia del transistor gm, así como la resistencia del generador Rg deben ser lo más pequeñas posible.

Factor de ruido incluyendo ig.

  • El factor de ruido tiene términos que dependen tanto directamente como inversamente de gm y de Rg, por lo que no podemos concluir que para lograr un menor efecto del ruido estos dos parámetros deban ser lo más pequeños posible.

AMPLIFICADORES DE BAJO RUIDO


  • Derivando respecto a g señal.m obetemos un valor óptimo de transconductancia gmopt, el cual nos proporciona un factor de ruido mínimo.

  • El factor de ruido mínimo aumenta con la frecuencia y cuando trabajamos con campos eléctricos grandes.

  • La figura de ruido baja cuando el transistor trabaja como un dispositivo de canal largo a bajas frecuencias.

AMPLIFICADORES DE BAJO RUIDO


Factor de ruido del nuevo modelo de mos simplificado
Factor de ruido del nuevo modelo de MOS Simplificado. señal.

AMPLIFICADORES DE BAJO RUIDO


Factor de ruido sin ig
Factor de ruido sin Ig. señal.

  • Respecto al modelo de MOS simplificado, donde gm y Rg debían ser mínimas para mínimo ruido, ahora la dependencia no es exclusivamente inversamente proporcional, existen unos valores óptimos.

AMPLIFICADORES DE BAJO RUIDO


  • Respecto al modelo de MOS simplificado, donde g señal.m y Rg debían ser mínimas para mínimo ruido, ahora la dependencia no es exclusivamente inversamente proporcional, existen unos valores óptimos.

  • Derivando respecto a gm manteniendo Rg constante se obtiene un gmopt que nos proporciona un factor de ruido mínimo.

AMPLIFICADORES DE BAJO RUIDO


Factor de ruido incluyendo ig
Factor de ruido incluyendo ig. señal.

  • Obtenemos un valor gmopt derivando respecto gm.

  • Comparando esta nueva gmopt con la obtenida con el modelo de MOS simplificado incluyendo ig, podemos ver que la inclusión de una Cgd por muy pequeña que sea hace que el valor óptimo de la transconductancia sea menor, y por lo tanto también el efecto del ruido.

AMPLIFICADORES DE BAJO RUIDO


5 0 amplificador de transresistencia
5.0 señal.Amplificador de transresistencia.

Modelo simplificado de pequeña señal

  • Es la segunda etapa del LNA.

  • Está formado por un seguidor de corriente que se utiliza para aumentar la ganancia.

  • El seguidor de corriente se comporta como una carga de la etapa inversora y transforma la corriente de entrada que éste le proporciona en un tensión a su salida mediante un resonador.

AMPLIFICADORES DE BAJO RUIDO


5 1 impedancia de entrada
5.1 Impedancia de entrada. señal.

  • Tradicionalmente la impedancia de entrada de un amplificador en puerta común se considera idealmente 1/gmc.

  • El resonador hace que el valor de la impedancia de entrada del seguidor de corriente sea mayor. Esto no es bueno porque puede comprometer el correcto funcionamiento de la primera etapa inversora como un amplificador de transconductancia.

AMPLIFICADORES DE BAJO RUIDO


5 2 ganancia del amplificador de transresistencia
5.2 Ganancia del amplificador de transresistencia. señal.

Ar=Ai Rpc

La ganancia en corriente Ai debe ser lo más próxima a la unidad para que el seguidor de corriente opere de forma ideal, por lo que la ganancia está controlada por la resistencia paralelo Rpc, que no es más que la carga de la etapa de seguimiento.

  • Existe un límite superior para la ganancia.

AMPLIFICADORES DE BAJO RUIDO


Modelo simplificado de un seguidor de tensi n

6.0 Seguidor de tensión. señal.

Modelo simplificado de un seguidor de tensión

  • Es la tercera etapa del LNA.

  • Su función es la de utilizar la parte capacitiva de su impedancia de entrada para completar el resonador LC que utilizaba el seguidor de corriente de la etapa anterior, en lugar de utilizar una capacidad genérica.

Introduce una serie de ventajas:

  • Desplazar la componente en continua de la señal

  • Aumentar la capacidad de proporcionar corriente a la etapa siguiente

  • Aplicar una resistencia negativa al resonador de la etapa anterior y aumentar así el valor-Q

AMPLIFICADORES DE BAJO RUIDO


6.1 Impedancia de entrada. señal.

  • La parte resistiva de la impedancia de entrada de esta etapa es negativa lo que aumenta el valor-Q del resonador del seguidor de corriente.

6.2 Impedancia de salida.

  • Idealmente la impedancia de salida es 1/gmf

  • La inductancia y las capacidades a la entrada de la etapa del drenador común hacen que la impedancia de salida aumente, lo cual reduce la capacidad de alimentación de la siguiente etapa.

AMPLIFICADORES DE BAJO RUIDO


6.3 Ganancia del seguidor de tensión. señal.

  • La ganancia de un seguidor de tensión es idealmente la unidad.

  • Esta configuración consigue una ganancia muy cercana a la unidad. Esto es debido a la necesidad de tener una transconductancia muy grande para poder aumentar la capacidad de alimentación de la etapa siguiente.

AMPLIFICADORES DE BAJO RUIDO


7 0 rendimiento global del amplificador
7.0 Rendimiento global del amplificador. señal.

7.1 Ganancia total.

  • La ganancia total es difícil de optimizar ya que la modificación de una etapa afecta significativamente al resto.

  • Si no hay pérdidas de señal entre las etapas

  • La ganancia de transadmitancia Ag de la etapa inversora depende de la frecuencia de corte del inversor, de la frecuencia de operación y de la resistencia del generador.

  • Es independiente de la transconductancia gm del transistor.

AMPLIFICADORES DE BAJO RUIDO


  • La ganancia de transresistencia del seguidor de corriente está controlada por la resistencia paralelo Rpc, la cual depende del tamaño de la inductancia del resonador LC, del valor-Q y de la conductancia de entrada de valor negativo del seguidor de tensión.

  • Como dijimos existe un límite superior debido a que un valor muy elevado produce pérdidas de señal entre el inversor y el seguidor de corriente, por lo que la gancia total se reduce.

  • Además la adaptación a la entrada de la etapa inversora se puede ver alterada, y era necesaria para reducir las reflexiones.

  • La ganancia de la última etapa, el seguidor de tensión, es prácticamente la unidad, por lo que no es determinante en el valor total.

  • Esto no quiere decir que esta etapa no sea importante, ya que al formar parte del resonador LC del seguidor de corriente, controla la ganancia de este.

AMPLIFICADORES DE BAJO RUIDO


7 2 configuraciones sim tricas vs no sim tricas
7.2 está controlada por la resistencia paralelo RConfiguraciones simétricas vs. no simétricas.

AMPLIFICADORES DE BAJO RUIDO


Ganancia y linealidad
Ganancia y linealidad. está controlada por la resistencia paralelo R

AMPLIFICADORES DE BAJO RUIDO


  • La configuración simétrica tiene una ganancia superior (aproximadamente en 6dBV) a la configuración no simétrica AMP2, aunque ligeramente inferior (1.7dBV) a la configuración no simétrica AMP3.

  • La ventaja respecto a esta configuración se encuentra en la linealidad. Esta se mide mediante el punto de compresión, que representa el punto donde el sistema deja de ser lineal, y los puntos de intersección de segundo y tercer orden, que marcan el rango de valores de entrada para los cuales el sistema puede funcionar correctamente. Cuanto más a la derecha están estos valores mejor será el comportamiento del sistema.

  • Vemos que el comportamiento de la configuración simétrica es mejor que el de la no simétrica AMP3, encontrando la mayor diferencia en el punto de intersección de orden 2.

AMPLIFICADORES DE BAJO RUIDO


7.3 Cálculo de la figura de ruido. (aproximadamente en 6dBV) a la configuración no simétrica AMP2, aunque ligeramente inferior (1.7dBV) a la configuración no simétrica AMP3.

AMPLIFICADORES DE BAJO RUIDO


  • El ruido inducido de puerta no puede ser excluido del modelo de cálculo. No incluirla proporciona resultados lejos de la realidad. Es una contrubución de ruido muy importante.

  • Con la inclusión en el modelo de Cgd se obtienen figuras de ruido más pequeñas, aunque el cambio no es muy apreciable. Esto significa que el modelo simplificado de MOS es perfectamente válido en cuanto a consideraciones de ruido se refiere, con la consiguiente simplificación de los cálculos

AMPLIFICADORES DE BAJO RUIDO


  • La diferencia de Figuras de Ruido entre la configuración inversora simétrica y el transistor nMOS no simétrico es como máximo 0.45dB.

  • La razón principal de un menor ruido en el nMOS no simétrico es la mayor frecuencia de corte.

  • La elección de una etapa inversora simétrica responde a la búsqueda de un compromiso entre linealidad, ganancia y ruido.

AMPLIFICADORES DE BAJO RUIDO


8.0 inversora simétrica y el transistor nMOS no simétrico es como máximo 0.45dB.Conclusiones.

  • Gran interés en transceptores pequeños, baratos y de bajo consumo.

  • La necesidad de bajo coste y bajo consumo sitúan a los procesos CMOS en una fuerte posición.

  • Se han mejorado mucho las prestaciones de los circuitos analógicos de RF con tecnología CMOS.

  • Es difícil competir con el rendimiento proporcionado por los BJTs

  • El análisis teórico realizado muestra las ventajas y desventajas de diferentes soluciones.

AMPLIFICADORES DE BAJO RUIDO


  • LNA de topología simétrica CMOS. inversora simétrica y el transistor nMOS no simétrico es como máximo 0.45dB.

  • La simetría proporciona mayor linealidad.

  • La adaptación a la entrada elimina problemas de pérdidas por reflexión y reduce el consumo de potencia.

  • La primera etapa es una configuración inversora simétrica aconsejable para aplicaciones de bajo consumo.

  • Las fuentes de ruido más importantes son:

    • Corriente de ruido térmico del canal.

    • Ruido inducido de puerta

AMPLIFICADORES DE BAJO RUIDO


  • La segunda etapa es un seguidor de corriente cargado con un resonador LC, que consigue incrementar la ganancia.

  • La tercera etapa es un seguidor de tensión que implementa la capacidad del resonador del seguidor de corriente, en lugar de utilizar una capacidad genérica.

  • Con el seguidor de tensión aumenta la capacidad de proporcionar alimentación a la etapa siguiente, que será el mezclador de la cadena de recepción.

AMPLIFICADORES DE BAJO RUIDO


  • La diferencia en ganancia entre las configuraciones simétricas y las no simétricas no es muy grande, unas veces a favor de la simétrica y otras ligeramente en contra.

  • La gran ventaja de la configuración simétrica es su linealidad.

  • La linealidad viene dada por unos puntos de compresión y de intersección de segundo y tercer orden más a la derecha.

  • El mayor valor del punto de compresión de la configuración simétrica es debido a que la ganancia de la primera etapa (inversora) de la configuración simétrica es menor.

  • El mayor punto de intersección de segundo orden es debido a la propia simetría del circuito

AMPLIFICADORES DE BAJO RUIDO


ad
