Presentation Transcript

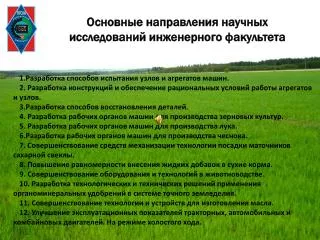

slide1

Основные направления научных исследований инженерного факультета

1.Разработка способов испытания узлов и агрегатов машин.

2. Разработка конструкций и обеспечение рациональных условий работы агрегатов и узлов.

3.Разработка способов восстановления деталей.

4. Разработка рабочих органов машин для производства зерновых культур.

5. Разработка рабочих органов машин для производства лука.

6.Разработка рабочих органов машин для производства чеснока.

7. Совершенствование средств механизации технологии посадки маточников сахарной свеклы.

8. Повышение равномерности внесения жидких добавок в сухие корма.

9. Совершенствование оборудования и технологий в животноводстве.

10. Разработка технологических и технических решений применения органоминеральных удобрений в системе точного земледелия.

11. Совершенствование технологии и устройств для изготовления масла.

12. Улучшение эксплуатационных показателей тракторных, автомобильных и комбайновых двигателей. На режиме холостого хода.

slide2

Основные направления научных исследований инженерного факультета

12. Улучшение эксплуатационных показателей тракторных, автомобильных и комбайновых двигателей. На режиме холостого хода.

13.Улучшение параметров рабочего цикла и эксплуатационных показателей тракторных дизелей обогащением воздушного заряда углеводородным активатором.

14. Доочистка и контроль качества светлых нефтепродуктов в условиях сельскохозяйственных предприятий

15. Разработка и совершенствование технологий и оборудования для холодной обкатки ДВС и обкатки с динамическим нагружением.

16. Разработка оборудования для технического обслуживания и диагностирования агрегатов мобильных машин и технологического электрооборудования ремонтных предприятий АПК.

17. Совершенствование технологий и разработка устройства для доочистки головок корней сахарной свеклы.

18. Разработка энергосберегающих технологий при техническом обслуживании и диагностировании зерноуборочных комбайнов.

19. Разработка информационных технологий обеспечения работоспособности мобильной техники

slide3

Заместитель декана инженерного факультета по научно-исследовательской работе

1. Осуществляет координацию научных исследований на факультете.

2. Разрабатывает планы научных исследований.

3. Организует научно-исследовательскую работу студентов.

4. Осуществляет связь науки с сельскохозяйственными товаропроизводителями.

5. Организует работу по участию в конкурсах на получение грантов в сфере научных исследований

6. Проводит научные конференции преподавателей , аспирантов и студентов.

Мачнев Алексей Валентинович

кандидат технических наук, доцент

slide4

Инженерный факультет состоит из 9 кафедр:

1. Детали машин.

2. Механизация животноводства.

3. Ремонт машин.

4. Сельскохозяйственные машины.

5. Теоретическая механика и математика.

6. Тракторы, автомобили и теплоэнергетика.

7. Физика, электрификация и автоматизация сельскохозяйственного производства

8.Философия.

9. Эксплуатация машинно-тракторного парка.

slide5

Кафедра «Сельскохозяйственные машины»

Основные научные разработки:

1. Обрезчик листьев лука ОЛЛ-1,4.

2. Копатель лука КЛН-1,4.

3. Подборщик лука ППЛ-0,8.

4. Сеялка для посева чеснока воздушными луковичками и севком.

5. Сеялка СПЗ-3,6А для подпочвенно-разбросного посева зерновых культур с лаповыми сошниками.

6. Сеялка СПЗ-3,6б для подпочвенно-разбросного посева с кулисно-рычажными механизмами распределителей семян.

7. Сеялка-культиватор ССВ-3,5А для посева зерновых культур с комбинированными сошниками.

8. Сеялка-культиватор ССВ-3,5Б для посева зерновых культур с катушечно-винтовыми высевающими аппаратами.

Ларюшин Николай Петрович

Заслуженный деятель науки РФ,

доктор технических наук, профессор

заведующий кафедрой

slide6

Обрезчик листьев лука ОЛЛ-1,4

Предназначен для скашивания листьев лука и сорных растений перед уборкой. ОЛЛ-1,4 используется на уборке при схеме посева лука: 20+50, 15+55, 45+90 см. Агрегатируется с тракторами тягового класса 1,4.

Техническая характеристика:

Тип машины навесная

Конструкционная ширина захвата, м 1,4

Рабочая скорость, км/ч 3,0...5,2

Транспортная скорость, км/ч до 30

Производительность,

основного времени, га/ч 0,58...0,72

эксплуатационного времени, га/ч 0,44...0,63

Общая масса, кг 345

Обеспечивает увеличение производительности уборочных машин за счет обрезки листьев лука и сорных растений; ускорение созревания лука после обрезки листьев; сокращение затрат на послеуборочную сушку и обработку, сроков уборки; снижение затрат ручного труда.

Полнота скашивания листьев лука и сорных растений составляет 96,2 %, повреждение луковиц – 3,5%.

Годовая экономия от внедрения обрезчика ботвы лука и сорных растений - 158318 руб., срок окупаемости 0,85 года.

Авторы: Ларюшин Н.П., Ларюшин А.М.

slide7

Копатель лука КЛН-1,4

Предназначен для уборки сортов лука, рекомендованных для механизированного производства и возделываемых на ровной и профилированной поверхностях. КЛН-1,4 используется на уборке при схеме посева лука: 20+50, 15+55, 45+90 см. КЛН-1,4 выкапывает луковицы, отделяет почвенные примеси и укладывает в валок. Агрегатируется с тракторами тягового класса 1,4.

Обеспечивает полноту выкопки луковиц - 98,9 %, количество почвенных примесей в исходном ворохе – до 6,5 %, количество поврежденных луковиц - 1,5…2 %.

Техническая характеристика:

Тип машины навесная

Конструкционная ширина захвата, м 1,4

Рабочая скорость, км/ч 3,0...5,2

Транспортная скорость, км/ч до 30

Производительность,

основного времени, га/ч 0,41...0,65

эксплуатационного времени, га/ч 0,32...0,51

Общая масса, кг 1645

Годовая экономия от внедрения копателя лука - 151612 руб., срок окупаемости 1,27 года.

Авторы: Ларюшин Н.П., Ларюшин А.М.

slide8

Подборщик лука ППЛ-0,8

Предназначен для уборки сортов лука, рекомендованных для механизированного производства и возделываемых на ровной и профилированной поверхностях.

ППЛ-0,8 подбирает луковицы, уложенные на поверхности поля в рядки , отделяет почвенные примеси и загружает его в транспортное средство. Агрегатируется с тракторами тягового класса 1,4. Обеспечивает полноту подбора - 98,7 %, содержание почвенных примесей в исходном ворохе составляет 5,4 %, травмирование луковиц – 1,1 %.

Техническая характеристика:

Тип машины полунавесная

Конструкционная ширина захвата, м 0,9

Рабочая скорость, км/ч 3,0...3,5

Транспортная скорость, км/ч до 30

Производительность,

основного времени, га/ч 0,48...0,64

эксплуатационного времени, га/ч 0,34...0,56

Общая масса, кг 2350

Годовая экономия от внедрения подборщика лука - 179489 руб., срок окупаемости – 2,3 года

Авторы: Ларюшин Н.П., Ларюшин А.М.

slide9

Сеялка для посева чеснока

воздушными луковичками и севком

При способе посева чеснока воздушными луковичками и севком значительно выше коэффициент размножения 1:80…1:130, а также, это способствует оздоровлению посадочного материала от болезней и вредителей.

Техническая характеристика:

Тип машины навесной

Способ посева ленточный

Ширина захвата, м 1,4

Рабочая скорость, км/ч 3…7

Производительность

за час основного времени, га 0,76

Общая масса, кг 550

Число посевных секции, шт. 5

Авторы: Ларюшин Н.П., Есин М.В.,

Волков А.А.

slide10

Сеялка-культиватор ССВ-3,5А для посева зерновых культур с комбинированными сошниками

Сеялка-культиватор ССВ-3,5 предназначена для подпочвенно-разбросного посева сельскохозяйственных культур с одновременным внесением гранулированных минеральных удобрений, по ресурсосберегающим технологиям.

Сеялка-культиватор ССВ-3,5 с комбинированными сошниками позволяет снизить тяговое сопротивление сошника на 10,2%, повысить равномерность распределения семян по площади рассева на 25,45%, равномерность глубины заделки семян увеличилась на 23%, получить прибавку урожая до 0,23 т/га.

Техническая характеристика:

Ширина захвата, м 3,5

Количество сошников , шт.  15

Глубина обработки сошников, мм до 150

Емкость бункера, куб. м 1,13

Производительность  га/ч. 4,0

Масса, кг 1900

Авторы: Ларюшин Н.П., Мачнев А.В.,

Шумаев В.В.

slide11

Сеялка-культиватор ССВ-3,5Б для посева

зерновых культур с катушечно-винтовыми

высевающими аппаратами

Сеялка предназначена для подпочвенно – разбросного посева зерновых, зернобобовых и семян трав с одновременным внесением минеральных удобрений по минимальной обработке почвы и по нулевой обработке – прямой посев в стерню с одновременным выравниванием и прикатыванием посевов.

Как показали результаты производственных испытаний, сеялка ССВ-3,5Б с катушечно-винтовыми высевающими аппаратами устойчиво выполняет технологический процесс посева зерновых культур в диапазоне скоростей 8,3…13,1 км/ч. Коэффициент вариации, характеризующий равномерность распределения семян по площади рассева, составил 44,7% .

Техническая характеристика:

Ширина захвата, м 3,5

Количество высевающих аппаратов , шт.  15

Глубина обработки сошников, мм до 150

Емкость бункера, куб. м 1,13

Производительность  га/ч. 4,0

Масса, кг 1900

Авторы: Ларюшин Н.П., Шуков А.В.

slide12

Сеялка СПЗ-3,6А для подпочвенно-разбросного посева зерновых культур с лаповыми сошниками

Сеялка предназначена для посева зернобобовых культур подпочвенно-разбросным способом посева с одновременным внесением гранулированных минеральных удобрений.

На сеялке установлены лаповые сошники (Патент на изобретение РФ №2185715) , каждый из которых состоит из изогнутой стойки, плоскорежущей лапы, распределителя семян, семяпровода и прикатывающего катка с механизмом копирования.

Применение сеялки с лаповыми сошниками позволяет получить прибавку урожая до 24 % в сравнении с сеялкой СЗ-3,6А, при этом отклонение заданной нормы высева от фактической составляет не более 2,9%, а доля семян находящихся в слое 5…7 см – 92,6%.

При ширине захвата 3,6 м, производительность за час основного времени составляет 2,9 га/ч.

Авторы: Ларюшин Н.П., Мачнев А.В.,

slide13

Сеялка СПЗ-3,6Б для подпочвенно-разбросного посева с кулисно-рычажными механизмами распределителей семян

Сеялка предназначена для подпочвенно-разбросного посева зерновых, зернобобовых и семян трав с одновременным внесением минеральных удобрений.

На сеялке применены сошники с кулисно-рычажным механизмом распределителя семян, которые позволяют устранять забивание подсошникового пространства почвой и сенменным материалом, а также повысить равномерность распределения семян по площади рассева.

Применение сеялки с сошниками для подпочвенно-разбросного посева семян зерновых культур с кулисно-рычажным механизмом распределителя по сравнению с базовой сеялкой СПЗ-3,6А позволяет получить прибавку урожая до 5,3%.

Авторы: Ларюшин Н.П., Мачнев А.В., Почивалов Д.А.

slide14

Кафедра «Механизация животноводства»

Основные научные разработки:

1. Модернизированная сеялка МДУ–6

для дифференцированного локального внесения стартовой и основной доз минеральных удобрений.

2. Устройство картографирования разнородных участков почв поля по электропроводности.

3. Смеситель микродобавок.

4. Модернизированный разбрасыватель

для дифференцированного внесения твердых органических удобрений.

5. Смеситель сухих кормов.

6. Раздатчик влажных смесей.

7. Устройства для получения сливочного

масла.

Щербаков Сергей Иванович

кандидат технических наук, профессор

заведующий кафедрой

декан инженерного факультета

slide15

Модернизированная сеялка МДУ – 6

Разработанная конструктивно-технологическая схема расстановки рабочих органов сеялки позволяет дифференцированно локально вносить минеральные удобрения при посеве зерновых культур с ориентируемым размещением гранул туков относительно корневой системы растений (в стороне 62,5…75 мм и ниже на 30…50 мм), а также за счет обоснования технологической очередности и расстановки сошников (вначале туковый, а за ним зерновой сошник) улучшить качество посева семян и локализации минеральных удобрений по сравнению с сеялкой СЗ-3,6А: отклонение от фактической нормы высева семян снизилось с 2,9% до 2,2%, туков – до 2,5%, неравномерность высева семян снизилась с 3,6% до 2,8%, туков до 3,8%. При этом сокращается число операций и число проходов посевных агрегатов.

Авторы: Щербаков С.И., Ивлиев Е.С.

slide16

Устройство картографирования разнородных участков поля по электропроводности

Устройство способствует снижению затрат при проведении картографирования полей методом отбора проб (снижается требуемое количество проб), так как оно позволяет выделить участки и в координатной системе обозначить их границы. От количества участков и будет зависеть количество проб.

В настоящее время проводятся эксперимен-тальные исследования по обоснованию конструктивных и режимных параметров устройства.

Авторы: Щербаков С.И., Кошелев А.А.

slide17

Смеситель микродобавок

Быстроходный смеситель микродобавок периодического действия за счет использования четырех ступенчатого смешивания компонентов и наличия радиальных цилиндрических лопастей мешалок обеспечивает получение равномерности приготавливаемой смеси 92% при длительности цикла смешивания 80с, а при равномерности 96% - 120с. Масса порции при этом составляет 6 кг при доле микродобавок – 1% по массе. Длительность перемешивания для каждой ступени смесителя составляет 10, 15, 25, и 30с (10, 20, 30 и 60с), соответственно, а с учетом подготовительно-заключительных операций время цикла составит – 110 и/или 150с.

Смеситель позволяет получить смесь аналогичного качества по сравнению со смесителем СВ – 10 при снижении энергоемкости на 5,6% или повысить однородность смеси на 3-4% при равной энергоемкости, обеспечив снижение длительности цикла перемешивания на 120-240с и уменьшение приведенных затрат на 52%.

Авторы: Коновалов В.В., Чупшев А.В.

slide18

Модернизированный разбрасыватель

для дифференцированного внесения твердых органических удобрений

Устройство позволяет дифференцированно вносить органические удобрения при применении технологий точного земледелия.

В настоящее время проводятся эксперимен-тальные исследования по обоснованию конструктивных и режимных параметров разбрасывателя

Авторы: Щербаков С.И., Елизаров Ю.Е.

slide19

Смеситель сухих кормов

Смеситель комбикормов периодического действия, за счет использования комбинированного рабочего органа, обеспечивающего двухступенчатого смешивания компонентов, перемешивает порции комбикорма массой 100-120кг при внесении добавок массой более 1%. При меньшей доле добавок, в режиме предварительного смешивания, приготавливает концентрат массой 30кг.

Энергоемкость приготовления смеси при внесении добавок в количестве 1% составляет 3,23 кВтч/т. Смеситель обеспечивает однородность смеси около 93,4%, снижение энергоемкости по сравнению с СМ – 1 на 53,5%, уменьшение приведенных затрат на 33,8%. При внесении добавок в количестве 20% смешивание производится 3 мин. при энергоемкости приготовления смеси 1,93 кВтч/т.

Авторы: Коновалов В.В., Боровиков И.А.

slide20

Кормораздатчик влажных смесей

Применение раздатчика-смесителя сухих концентрированных и жидких кормов, за счет использования питателя сухого корма с просеивающим решетом и центробежным ротором, а также барабанными метателями кормов осуществляющим процесс подачи и смешивания компонентов корма во время раздачи за пределами бункера, позволяет повысить равномерность раздачи смеси до 97% и снизить энергоемкость на 15%.

Производительность раздатчика-смесителя по увлажненному корму до 17 т/ч, по сухому до 5,6 т/ч. Применение кормораздатчика-смесителя позволяет снизить энергоемкость раздачи на 14,9%, приведенные затраты на 19,2%.

Авторы: Коновалов В.В., Гусев С.В.

slide21

Устройство для получения сливочного масла

Устройство осуществляет образование масляного зерна за счет придания сливкам различных скоростей посредством двух сопряженных конусов с прикрепленными лопатками, в результате чего увеличивается градиент скорости между отдельными слоями и возрастают силы трения, что приводит к разрушению белковой оболочки жировых шариков и последующей их агрегации.

Объем емкости составляет 18,4л, а степень заполнения 0,37. При этом производительность – 21кг/ч, номинальная потребная мощность – 450Вт, выход сливочного масла – 59,5%, а отход жира в пахту – менее 0,4%.

Авторы: Парфенов В.С., Терюшков В.П.

slide22

Устройство для получения сливочного масла

Устройство служит для получения сливочного масла, а механизм сбивания выполнен в виде двухвального лопастного ротора, вращающегося вокруг горизонтальной и вертикальной осей, что приводит к сложному движению сливок, их турбулизации и ускоренному образованию масляного зерна. Объем емкости составляет 13л, а степень заполнения 0,71. При этом производительность – 27кг/ч, номинальная потребная мощность – 250Вт, выход сливочного масла – 59,9%, а отход жира в пахту – менее 0,4%.

По сравнению с серийно-выпускаемым ИПКС – 030 энергоемкость сбивания снижается на 58%, а производительность возрастает на 17%.

Авторы: Парфенов В.С., Стригин В.Н., Стригин С.В.

slide23

Устройство для получения сливочного масла

Механизм сбивания выполнен в виде двух рабочих колес, расположенных в нижней и средней части цилиндрической вертикальной емкости, каждый из которых состоит из спицы, жестко соединенной с приводным винтом, и ленты, концы которой развернуты на 180°, соединены между собой и закреплены жестко к спице. Свернутая лента рабочего колеса вызывает образование двух воронок, направленных друг от друга, что приводит к образованию турбулентного движения сливок и образованию масляного зерна.

Объем емкости составляет 12,5л, а степень заполнения 0,65. При этом производительность – 15,3кг/ч, номинальная потребная мощность – 200Вт, выход сливочного масла – 60,3%, а отход жира в пахту – менее 0,4%.

Авторы: Парфенов В.С., Яшин А.В.

slide24

Устройство для получения сливочного масла

Цилиндрическая емкость расположена горизонтально, а механизм сбивания выполнен в виде двух колес, расположенных в левой и правой части емкости и имеют возможность вращения в разные стороны посредством редуктора, каждое из которых состоит из спицы, жестко соединенной с приводным валом и ленты, концы которой развернуты на 180°, соединены между собой и закреплены жестко к спице. Придание сливкам вращательного движения со встречной направленностью потоков и повышение сил трения между ними приводит к разрушению белковой оболочки жировых шариков с их агрегацией.

Объем емкости составляет 12,5л, а степень заполнения 0,66. При этом производительность – 17,8кг/ч, номинальная потребная мощность – 205Вт, выход сливочного масла – 60,5%, а отход жира в пахту – менее 0,4%. Энергоемкость сбивания сливочного масла в 3,5 раза меньше в сравнении с серийно-выпускаемым ЭМБ – 01 «Салют».

Авторы: Яшин А.В., Парфенов В.С.

slide25

Кафедра

«Эксплуатация машинно-тракторного парка»

Основные научные разработки:

1. Диагностический прибор для контроля параметров технического состояния рабочих агрегатов зерноуборочных комбайнов.

2. Гребенчатый копир дообрезчика ботвы свеклоуборочного комбайна.

3. Очиститель головок корней сахарной свеклы.

4. Транспортирующе-сепарирующее устройство свеклоуборочного комбайна.

5. Информационные технологии в учебном процессе инженерного факультета

Кухмазов Кухмаз Зейдулаевич

доктор технических наук, профессор

заведующий кафедрой

slide26

Диагностический прибор для контроля параметров технического состояния рабочих агрегатов зерноуборочных комбайнов

Диагностический прибор предназначен для контроля параметров радиального зазора в подшипниках, дисбаланса, биения валов, определения геометрии и износа поверхностей рабочих деталей вращающихся механизмов молотилки зерноуборочных комбайнов «Дон-1500», «Енисей», «Вектор», «ACROS», «Джон-Дир», «Клаас», «Нью-Холанд».

Разработка защищена патентами РФ на изобретение (№16662403, 1020047, 950231) и полезную модель (№58006, 64010).

Процесс диагностирования осуществляется при техническом обслуживании уборочных машин в динамическом режиме, что позволяет сократить их простои на 8…10%, уменьшить дробление и травмирование зерновой массы на 3..5%. Внедрено в ООО «Комбайновый завод «Ростсельмаш», ЗАО «Пенза агротехника».

Экономический эффект 15000 руб. на один зерноуборочный комбайн.

Авторы: Зябиров И.М., Зябиров А.И., Метальников А.М.

slide27

Очиститель головок корней сахарной свеклы

Очиститель применяется для доочистки головок корней сахарной свеклы после прохода ботвоуборочной машины.

При движении устройства корнеплоды сахарной свеклы обрабатываются эластичными пластинами, вращающимися в горизонтальной плоскости. Выполнение рабочего органа для доочистки головок корнеплодов из эластичных пластин и установка их на подпружиненных лопастях, шарнирно закрепленных к ступице, позволяет каждому очистительному элементу копировать головки корнеплодов и обеспечивать хорошее качество удаления остатков ботвы.

Новизна технического решения защищена патентом РФ на изобретение №2279782.

Применение экспериментальной машины для доочистки головок корнеплодов сахарной свеклы позволяет снизить затраты труда на 12,0%, эксплутационные затраты снижаются на 100,4 руб/га, при этом прибыль, полученная от снижения потерь сахарной свеклы , составляет 1177 руб/га.

Авторы: Кухмазов К.З., Крячко В.М.

slide28

Гребенчатый копир дообрезчика ботвы свеклоуборочного комбайна

Гребенчатый копир дообрезчика ботвы работает следующим образом. Двигаясь по рядку, гребенчатый копир 2 перемещается по головкам корнеплодов, копирует их по высоте. При отклонении корнеплода от теоретической оси рядка гребенчатый копир 2 отклоняется в ту же сторону за счет касания одной из его крайних пластин 3 с головкой корнеплода, что приводит к перемещению упоров 4 в отверстиях 5 П-образной рамки 6 и сжатию одной из пружин 8. Таким образом, осуществляется копирование рядка в поперечном направлении.

Новизна технического решения защищена патентом РФ на полезную модель №58005

Гребенчатый копир, устанавливаемый на дообрезчик свеклоуборочного комбайна, позволяет копировать корнеплоды в продольном и поперечном направлениях, что увеличивает количество корнеплодов с нормальным срезом до 98,2%, снижает травмирование и отходы сахароносной массы в срезанных головках до 2,2%. Прибыль от снижения потерь составляет 1080 руб/га на одну машину.

Гребенчатый копир:

1 – нож; 2 – гребенчатый копир; 3 – пластина;

4 – упор; 5 – отверстие; 6 – П-образная рамка;

7 – направляющая втулка; 8 – пружин

Авторы: Кухмазов К.З., Зябиров А.И.

slide29

Транспортирующе-сепарирующее устройство свеклоуборочного комбайна

Применяется для очистки корнеплодов сахарной свеклы.

Подбирающие роторы подбирают выкопанные корнеплоды, очищают их от почвенных примесей и подают на передающий ротор, который окончательно сепарирует почву и производит выгрузку на транспортер. Решетки, жестко закрепленные на раме, выполняют функцию направляющих. В процессе работы передающего ротора корнеплоды, прокатываясь по спицам и контактируя с их поверхностью, имеющих форму ломанной линии с шагом и высоту вершин, уменьшающуюся в сторону свободного конца спицы. За счет того, что скорость в периферийной части передающего ротора спицы больше, данная конструкция позволяет снизить повреждения корнеплодов и повысить качество сепарации за счет повышения интенсивности воздействия рабочей поверхности на корнеплоды.

Содержание почвенных примесей в убранной массе снижается на 3,0%.

Авторы: Кухмазов К.З., Янгазов Р.У.

slide30

Информационные технологии в учебном процессе инженерного факультета

Использование разработанных программных продуктов в учебном процессе наряду с повышением эффективности использования компьютерной техники, позволяет:

1. Каждому студенту самостоятельно выполнить весь объем работ на смоделированном оборудовании, например на виртуальном комплексе автодиагностикиvKAD-400, vKAD-400-02, на виртуальной машине трения ВМИ-1М.

2. Устранить рутинные расчеты и сконцентрировать внимание студентов на выборе рационального варианта при разработке технологических и производственных процессов технического обслуживания и ремонта, с помощью программ «Моделирование процессов ТО и ремонта», «Сетевое моделирование производственных процессов технической эксплуатации".

3. Обеспечить подготовку технологических документов, разработку планов работы инженерной службы с.х. предприятия с помощью программ «Технологическая карта» и «Анализатор использования техники».

Автор: Иванов А.С.

slide31

Кафедра

«Ремонт машин»

Основные научные разработки:

1. Система терморегулирования трансмиссионного масла.

2. Скарификатор семян многолетних трав.

3. Зерноплющилка.

4. Миниплющилка.

5. Сапун редуктора

6. Система регулирования температурырабочей жидкости в гидроприводе

Спицын Иван Алексеевич

доктор технических наук, профессор

заведующий кафедрой

slide32

корпус

датчик температуры

предпусковой электронагреватель

термопара

термопатрон

Система терморегулирования

трансмиссионного масла

  • Предназначена для улучшения режима смазки зубчатых передач тракторных трансмиссий за счет предпускового подогрева и поддержания рационального температурного режима трансмиссионного масла при эксплуатации трактора
  • Повышение:
  • ресурса агрегатов тракторных трансмиссий на 40…50%;
  • топливной экономичности тракторов на 5…10%.

Предпусковой электронагреватель:

1 – корпус трансмиссии; 2 – ТЭН;

3 – втулка упорная; 4 – втулка прижимная; 5 – кольцо уплотнительное; 6 – шайба; 7 – гайка

Термопатрон:

1 – корпус трансмиссии; 2 – корпус термопатрона; 3 – шайба уплотнительная; 4 – винт; 5 – гайка;

6 – шайба; 7 – гайка; 8 – вывод низкотемпературный;9 – провод электрический; 10 – крышка

Система терморегулирования рекомендована союзом производителей с.-х. техники и оборудования для АПК «СОЮЗАГРОМАШ» к использованию при разработке нормативно-технической документации на модернизацию с.-х. техники, находящейся в эксплуатации.

Авторы: Власов П.А., Спицын И.А.,

Орехов А.А., Ашаков С.В.

slide33

Скарификатор семян многолетних трав

Скарификатор предназначен для предпосевнойобработки семян, имеющих твердуювлагонепроницаемую оболочку. Перед посевомсемена необходимо скарифицировать. В результатецарапания оболочки или создания трещин твердыесемена пропускают влагу и воздух, быстрее набухаюти прорастают.

Всхожесть семян увеличивается до 95%.

С применением скарификатора норма высевасокращается до 2-х раз.

Скарификатором можно обрабатывать следующиемноголетние травы: козлятник восточный(Galega orientalis L.), донник белый (Melitotus albusDesz.), клевер красный (Trifolium pretense L.),эспарцет посевной (Onobrychis adans.) и многие другие.

Автор: Власов П.А.

slide34

Зерноплющилка

Предназначена для плющения фуражного зерна и приготовления комбикорма животным, птице и рыбам.

Энергоемкость плющения по сравнению с дроблением снижается в 2,6…3 раза.

Использование плющеного зерна на кормувеличивает привесы на 9…11%, надои – на 10…15%.

Ячмень после обработки

Пшеница необработанная

Пшеница после обработки

Автор: Власов П.А.

slide35

Миниплющилка

Предназначена для плющения фуражного зерна в личных подсобных хозяйствах (ЛПХ) с питанием от бытовой электросети.

При скармливании плющеного зерна животным и птице, по сравнению с дробленым, привесы увеличиваются на 9…11%, надои – на 10…15%.

Только при плющении зерна получается корм, наиболее соответствующий биохимическим

процессам, происходящим в рубце животного.

Ячмень после обработки

Пшеница необработанная

Пшеница после обработки

Автор: Власов П.А.

slide36

Сапун редуктора

Сапун редуктора направлен на использование в мобильных машинах, работающих в условиях высокой запыленности окружающей среды, для поддержания атмосферного давления в картере редуктора во время их эксплуатации

Предлагаемый сапун редуктора предотвращает свободный воздухообмен с окружающей средой, что снижает изнашивание деталей редукторов на 24,3...25,6 % по сравнению с использованием штатных устройств

1 – баллон; 2 – рамка; 3 – пружина сжатия;

4 – полость для компенсации разряжения;

5 – рама; 6 – штуцер; 7 – кожух

Сапун редуктора:

а – установленный на тракторе; б – со снятой крышкой

Авторы: Спицын И.А., Орехов А.А., Ардеев Е.Н.

slide37

Система регулирования температурырабочей жидкости в гидроприводе

  • Система регулирования температуры рабочей жидкости в гидроприводе
  • Может использоваться как для подогрева рабочей жидкости, так и для ее охлаждения.
  • Снижает износ поверхностей трения сопрягаемых деталей агрегатов гидросистемы трактора на 47%, мощность, на преодоление сопротивлений в гидросистеме, на 34 %, часовой расход топлива на 2%, повышает объемный КПД на 29%.
  • Применение данной системы позволяет получить комплексную годовую экономию в расчете на один трактор Т-150К/ХТЗ-150К-09 равную 3820,02 руб.

а – общий вид; б – место установки на трактор

Авторы: Власов П.А., Рылякин Е.Г.

slide38

Кафедра

«Тракторы, автомобили и теплоэнергетика»

Основные научные разработки:

1. Альтернативное моторное топливо для дизелей из растительной биомассы.

2. Доочистка и контроль качества светлых нефтепродуктов в условиях сельскохозяйственных предприятий.

3. Совершенствование работы двигателей автотракторной техники на безнагрузочных режимах.

4. Улучшение эксплуатационных показателей автотракторной техники обогащением воздушного заряда дизеля углеводородными активаторами.

5. Разработка и совершенствование технологий и оборудования для обкатки автотракторных двигателей.

Уханов Александр Петрович

доктор технических наук, профессор

заведующий кафедрой

slide39

Альтернативное моторное топливо

для дизелей из растительной биомассы

Перевод работы тракторных, комбайновых и автомобильных дизелей с минерального топлива на возобновляемое и экологически чистое биотопливо, приготовляемое из семян масличных культур (рапса, крамбе, рыжика, сафлора, горчицы и др.) позволяет существенно сэкономить нефтяные ресурсы России и уменьшить зависимость сельхозтоваропроизводителя от поставщиков нефтепродуктов по причине возможности производства биотоплива в условиях аграрного предприятия.

Проведены экспериментальные сравнительные исследования тракторного дизеля Д-243 (4Ч11/12,5) при его работе на минеральном, рапсово-минеральном и сафлоро-минеральном топливах, а также на биотопливе метиловый эфир рапсового масла.

Общий вид экспериментальной установки

Оборудование и аппаратура

для испытаний

Авторы: Уханов А.П., Рачкин В.А.,

Уханов Д.А., Иванов В.А.

slide40

Доочистка и контроль качества светлых нефтепродуктов в условиях сельскохозяйственных предприятий

Технология доочистки дизельного топлива включает в себя следующие операции:

- подогрев топлива в теплообменном аппарате и центробежную очистку топлива от воды и механических примесей промышленными сепараторами;

- ввод в топливо присадок с использованием разработанных устройств (патенты РФ №2264848, №2283693);

- экспресс-анализ загрязненности топлива разработанным оптическим прибором.

Использования доочищенного топлива позволяет снизить дымность дизеля на 8-12% и использовать летние марки дизельного топлива при низких температурах.

Годовой экономический эффект 1610 рублей на один трактор тягового класса 14кН.

Авторы: Уханов А.П., Гуськов Ю.В., Калячкин И.Н.

slide41

Улучшение эксплуатационных показателей автотракторной техники обогащением воздушного заряда дизеля углеводородными активаторами

Разработаны конструктивные варианты малогабаритных систем автоматического управления (патенты №72018, №2273750, №23301730), обеспечивающие впрыск углеводородного активатора в количестве 10-30% во впускной трубопровод дизеля на такте впуска.

Проведены экспериментальные сравнительные исследования дизеля Д-243 (4Ч11/12,5) при его работе без обогащения и с обогащением воздушного заряда бензинами А-76, АИ-92, АИ-95, этиловым спиртом, авиационным керосином ТС-1, метанолом, минеральным дизельным топливом, биотопливом МЭРМ и смесевым минерально-растительным топливом 50% МЭРМ + 50% ДТ.

Система автоматического управления

Авторы: Уханов А.П., Рачкин В.А., Уханов Д.А., Рыблов М.В., Матвеев В.А.

slide42

Совершенствование работы двигателей автотракторной техники на безнагрузочных режимах

Для улучшения работы двигателей на безнагрузочных режимах предлагается экспериментальный режим, на котором работа двигателя осуществляется периодически повторяющимися циклами, состоящими из тактов включения и тактов полного отключения подачи топлива. Такой режим позволяет перераспределить индикаторную работу по тактам.

На новый способ работы дизельных и карбюраторных двигателей на безнагрузочных режимах и устройств для его осуществления получены патенты на изобретения № 2170914, №2204730, №2296236, №2302542.

Проведен комплекс сравнительных исследований двигателей Д-240, СМД-31А, ЯМЗ-238М2, УМЗ-414, ЗМЗ-402 и ВАЗ-2103 при работе на типовом и экспериментальном режимах.

САУ тракторного дизеля

САУ автомобильного дизеля

САУ комбайнового дизеля

САУ карбюраторного двигателя с электропневматическим клапаном

САУ карбюраторного двигателя с электромагнитным клапаном

САУ впрыскового двигателя

Авторы: Уханов А.П., Тимохин С.В., Уханов Д.А., Федулов Р.В., Егоров С.Н., Глебов М.Ф., Отраднов А.В.

slide43

Совершенствование работы двигателей автотракторной техники на безнагрузочных режимах

Значительно снизить мощность и стоимость оборудования (до 5 раз), трудоемкость и расход топлива (до 2 раз),при проведении холодной и горячей обкатки автотракторных ДВС и их испытаниях позволяют новые технологии и средства для их реализации базирующиеся на динамическом бестормозном способе нагружения, а также новых способах холодной обкатки(с повышенным давлением сжатия воздуха в цилиндрах и с гидроимпульснымнагружением). Разработан, подготовлен к серийному выпуску, включен в реестр технологического оборудования ГОСНИТИ универсальный обкаточно-испытательный стенд КИ-28263

Авторы: Тимохин С.В., Морунков А.Н., Царев О.А., Моисеев К.Л.

slide44

Кафедра

«Детали машин»

Основные научные разработки:

1. Свеклопосадочная машина с механизированной ориентированной подачей корнеплодов к посадочному аппарату.

2. Пневмосепаратор с горизонтальным воздушным потоком для разделения семян зерна по плотности.

3. Устройство для контроля скорости и давления воздушного потока.

4. Устройство для определения центра тяжести и геометрических характеристик плодов сельскохозяйственных культур.

5. Устройство для определения усилия на разрыв стеблей сельскохозяйственных культур.

6. Стационарный обрезчик листьев лука-репки.

Чугунов Виктор Алексеевич

кандидат технических наук, доцент

заведующий кафедрой

slide45

Свеклопосадочная машина с механизированной ориентированной подачей корнеплодов

к посадочному аппарату

Машина позволяет производить посадку корнеплодов сахарной свеклы (моркови) в соответствии с агротребованиями без использования ручного труда по ориентированию корнеплодов, за счет чего повышается производительность машины в 2–3 раза, качество посадки и устраняется возможность травматизма рабочих при посадке.

Машина внедрена в СПК «Петровский» Пензенской области.

Патент: на изобретение №2297751.

Авторы: Емельянов П.А., Знаев Е.И.

slide46

Пневмосепаратор с воздушным горизонтальным потоком для разделения семян зерна по плотности

Пневмосепаратор позволяет выделять семена зерновых культур по плотности, что повышает урожайность, например пшеницы, на 3 – 5 ц/га.

Пневмосепаратор может монтироваться в технологической линии зерноочистки зерна или непосредственно на зерноочистительной машине.

Пневмосепаратор внедрен в ООО «Агрофирма Евросервис-Беково» Пензенской области.

Патент на изобретение №2306188.

Авторы: Емельянов П.А., Агарков В.И.,

Коновалов А.В.

slide47

Устройство для контроля скорости и давления воздушного потока

Устройство позволяет контролировать скорость и давление воздушного потока в пределах практической значимости в зерноочистительных машинах, пневмосепараторах, зерноуборочных машинах и др. устройствах и животноводческих помещениях.

Устройство было внедрено в ООО «Агрофирма Евросервис-Беково» Пензенской области при разделение зерна на семенные цели пневмосепаратором с горизонтальным воздушным потоком

Авторы: Емельянов П.А., Ахраменко В.А.,

Ахраменко К.А.

slide48

Устройство для определения центра тяжести

и геометрических характеристик плодов сельскохозяйственных культур

Разработанное устройство и изготовленное в условиях мастерских Пензенской ГСХА позволяет повышать на 15 – 20% точность показателей по определению центра тяжести и геометрических характеристик плодов сельскохозяйственных культур при исследовании их физико-механических свойств.

Устройство используется в учебном процессе при проведении занятий по транспортирующим машинам на кафедре «Детали машин».

Патент №2336687.

Автор: Емельянов П.А.

slide49

Устройство для определения на разрыв стеблей сельскохозяйственных культур

Разработанное и изготовленное устройство на кафедре «Детали машин» используется в учебном процессе при изучении дисциплины «Сопротивление материалов» и в научных целях при изучении физико-механических свойств сельскохозяйственных культур, в частности, при определении усилия на разрыв стеблей сельскохозяйственных культур.

Отличается простотой пользования устройством, точностью измерений и повышает производительность выполнения работ на 20 – 25%.

Авторы: Емельянов П.А., Аксенов А.Г.

slide50

Стационарный обрезчик листьев лука-репки

Предназначен для обрезки листьев лука-репки.

Устанавливается в линию для послеуборочной обработки лука-репки.

Производительность 10 т/га.

Качество обрезки 95 – 98%.

Авторы: Ларюшин Н.П., Кшникаткин С.А.,

Кирюхина Т.А.

slide51

Кафедра «Физики, электрификации

и автоматизации сельскохозяйственного производства»

Основное научное направление кафедры:

Использование элементов электротехнологий в растениеводстве

Поликанов Алексей Владимирович

кандидат технических наук, доцент заведующий кафедрой

slide52

Технология предпосевной СВЧ-обработки семян

и посадочного материала

  • Особенности СВЧ-активации семян
  • экологическая чистота, отсутствие отрицательного воздействия на людей, растения и среду;
  • технологичность;
  • энергосбережение (затраты энергии незначительны, а энергетическая эффективность высокая.
  • Положительные факторы СВЧ-активации семян
  • - улучшение посевных качеств семян за счет повышения их энергии прорастания, силы роста и полевой всхожести;
  • - ускорение развития растений и сокращение вегетационного периода;
  • - увеличение биомассы и урожайности растений;
  • накопление в растениях полезных веществ и повышение качества продукции (содержание сахаров, крахмала, белка, витаминов, эфирных масел и т.п.)
  • - повышение имунитета растений к болезням и их устойчивости к неблагоприятным погодным условиям.

Техническая характеристика универсальной установки, для СВЧ-активации семян

Частота излучения в рабочей камере – 2450 МГц;

СВЧ-мощность – 2,68 кВт;

Потребляемая мощность - 5 кВт;

Масса – 200 кг;

Оптимальная загрузка материала -60 кг

Автор: Богун В.П.

ad
