Weiteres beispiel 1

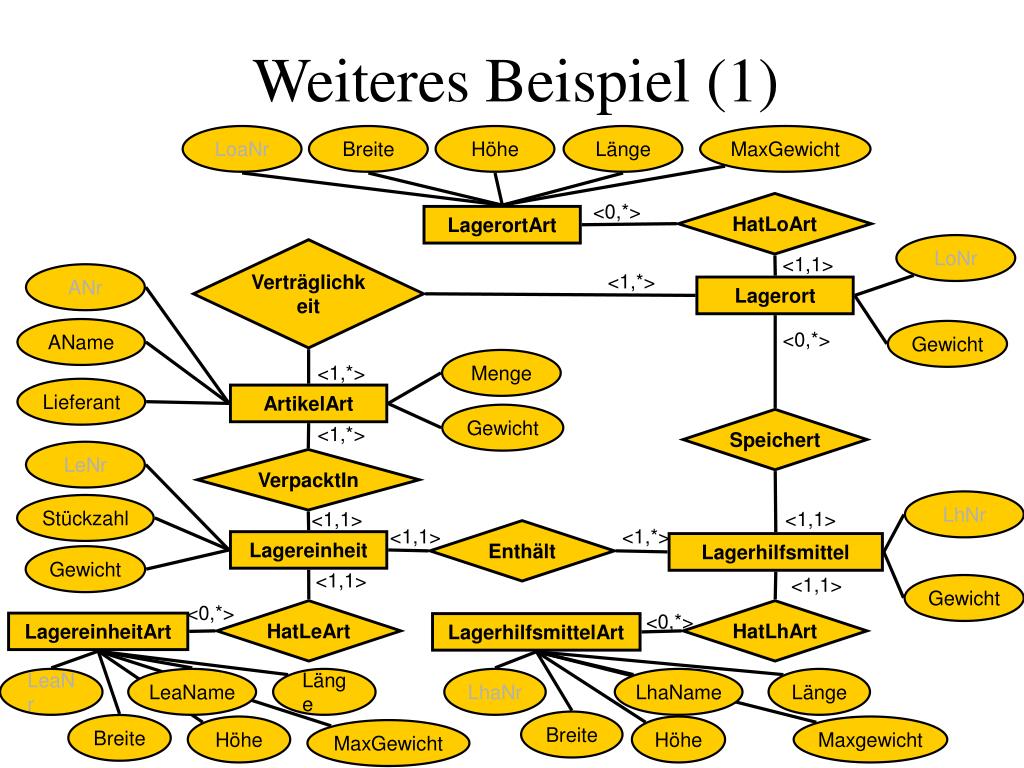

Weiteres Beispiel (1)

LoaNr

Breite

Höhe

Länge

MaxGewicht

HatLoArt

<0,*>

LagerortArt

LoNr

Verträglichkeit

<1,1>

ANr

<1,*>

Lagerort

AName

Gewicht

<0,*>

Menge

<1,*>

Lieferant

ArtikelArt

Gewicht

Speichert

<1,*>

LeNr

VerpacktIn

LhNr

Stückzahl

<1,1>

<1,1>

<1,1>

<1,*>

Enthält

Lagereinheit

Lagerhilfsmittel

Gewicht

<1,1>

<1,1>

Gewicht

<0,*>

HatLeArt

HatLhArt

<0,*>

LagereinheitArt

LagerhilfsmittelArt

LeaNr

LeaName

Länge

LhaNr

LhaName

Länge

Breite

Breite

Höhe

Höhe

Maxgewicht

MaxGewicht


Weiteres beispiel 2

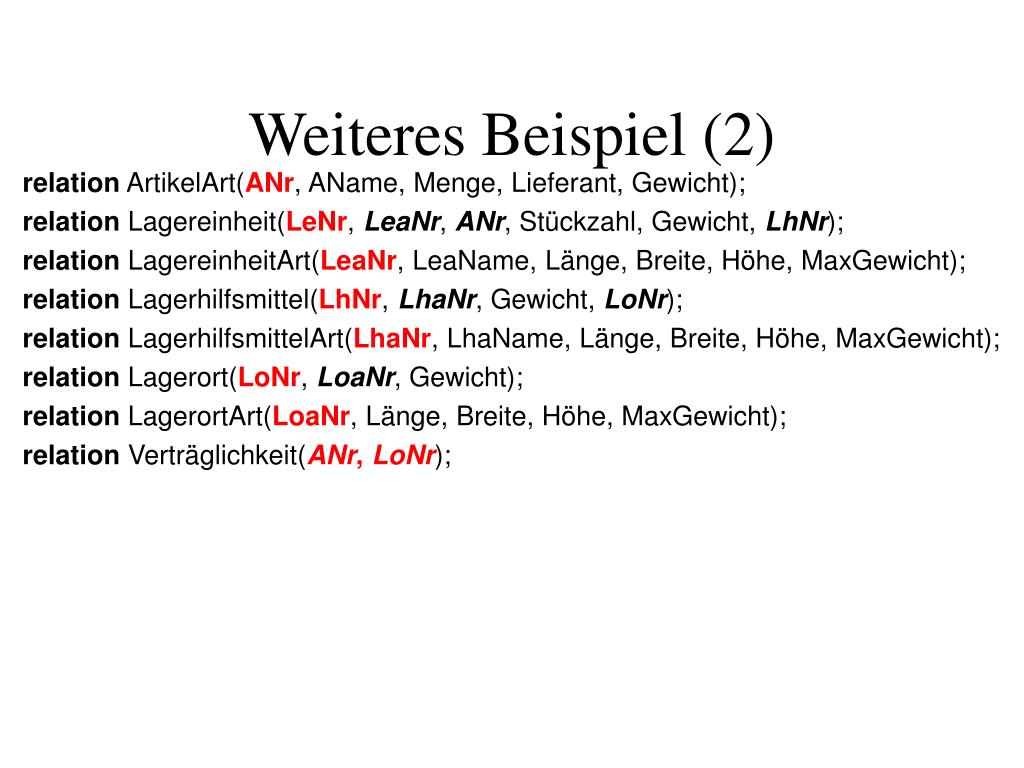

Weiteres Beispiel (2)

relation ArtikelArt(ANr, AName, Menge, Lieferant, Gewicht);

relation Lagereinheit(LeNr, LeaNr, ANr, Stückzahl, Gewicht, LhNr);

relation LagereinheitArt(LeaNr, LeaName, Länge, Breite, Höhe, MaxGewicht);

relation Lagerhilfsmittel(LhNr, LhaNr, Gewicht, LoNr);

relation LagerhilfsmittelArt(LhaNr, LhaName, Länge, Breite, Höhe, MaxGewicht);

relation Lagerort(LoNr, LoaNr, Gewicht);

relation LagerortArt(LoaNr, Länge, Breite, Höhe, MaxGewicht);

relation Verträglichkeit(ANr, LoNr);


Weiteres beispiel 1

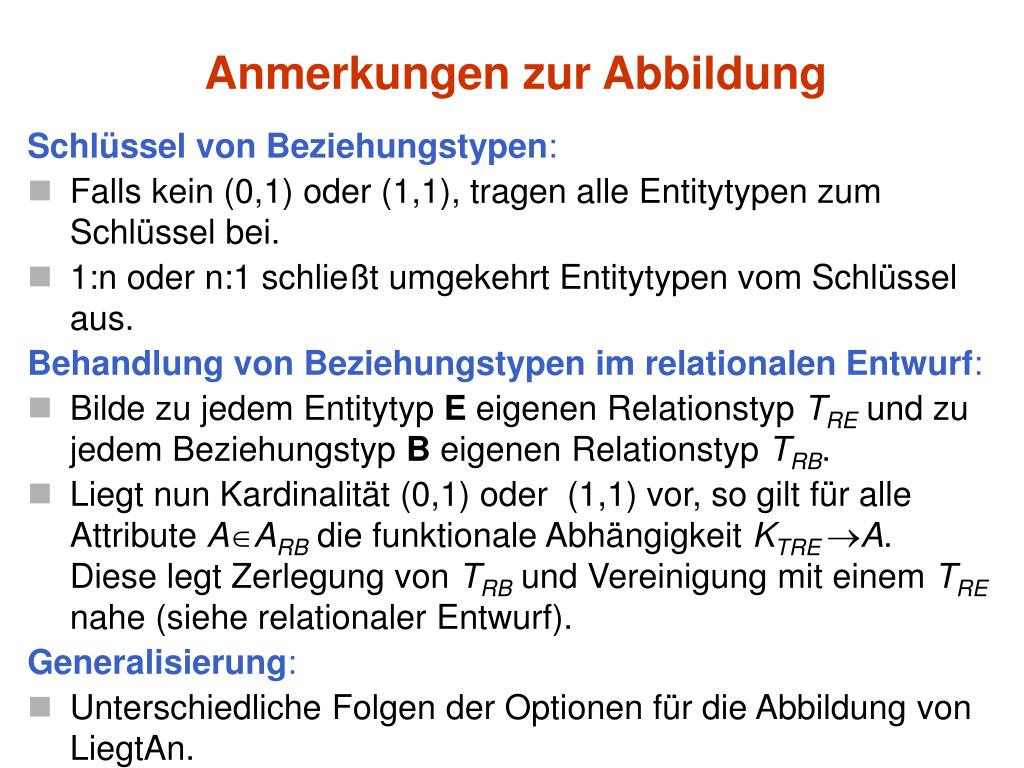

Anmerkungen zur Abbildung

Schlüssel von Beziehungstypen:

  • Falls kein (0,1) oder (1,1), tragen alle Entitytypen zum Schlüssel bei.

  • 1:n oder n:1 schließt umgekehrt Entitytypen vom Schlüssel aus.

    Behandlung von Beziehungstypen im relationalen Entwurf:

  • Bilde zu jedem Entitytyp E eigenen Relationstyp TRE und zu jedem Beziehungstyp B eigenen Relationstyp TRB.

  • Liegt nun Kardinalität (0,1) oder (1,1) vor, so gilt für alle Attribute AARB die funktionale Abhängigkeit KTRE A. Diese legt Zerlegung von TRB und Vereinigung mit einem TRE nahe (siehe relationaler Entwurf).

    Generalisierung:

  • Unterschiedliche Folgen der Optionen für die Abbildung von LiegtAn.
