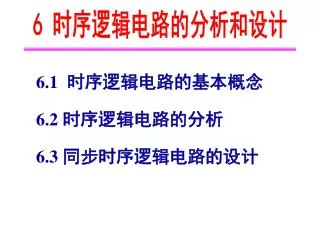

  1. 6 时序逻辑电路的分析和设计 6.1 时序逻辑电路的基本概念 6.2 时序逻辑电路的分析 6.3 同步时序逻辑电路的设计

  2. 6 时序逻辑电路的分析和设计 教学基本要求 1、熟练掌握时序逻辑电路的描述方式及相互转换。 2、熟练掌握时序逻辑电路的分析方法 3、熟练掌握时序逻辑电路的设计方法

  3. 概 述 时序逻辑电路是数字逻辑电路的重要组成部分。 逻辑电路可分为两大类： 1、组合电路： 由若干逻辑门组成，电路不具记忆能力。 电路的输出仅仅与当时的输入有关。 2、时序电路： 延迟元件或触发器 存储电路，因而具有记忆能力。 电路的输出不仅与当时的输入有关，而且还与电路原来的状态有关。

  4. X1 Z1 Zj Xi 组合电路 存储电路 Qr Yr Q1 Y1 6.1 时序逻辑电路的基本概念 逻辑电路中存在反馈，时序电路的输出由 电路的输入和电路原来的状态共同决定。 6.1.1 时序逻辑电路的结构 输 出 信 号 输 入 信 号 触 发 器 的 控 制 输 入 触 发 器 状 态 输 出 存 储 电 路 的 输 入 输 出 状 态

  5. 逻辑关系方程： X(X1，…Xi) Z(Z1，…Zj) Q(Q1，…Qr) Y(Y1，…Yr) 各信号之间的逻辑关系方程组： Z＝F1(X，Qn) 输出方程 Y＝F2(X，Qn) 驱动方程 Qn+1＝F3(Y，Qn) 状态方程

  6. 6.1.2 时序逻辑电路的分类 1、从控制时序状态的脉冲源来分： 同步： 存储电路里所有触发器有一个统一的时钟源 时序电路 异步： 没有统一的时钟脉冲,电路的状态更新不是同时发生的。 同步的速度高于异步，但结构一般比后者复杂。

  7. 2、从输出信号的特点分： Z = F1 [ X , Qn] 同步时序电路 米里（Melay）型： 莫尔（Moore)型： Z = F1 [Qn]

  8. 6.1.3 时序电路的四种描述方法 时序电路功能的四种描述方法：逻辑方程式、状态转换表、状态图和时序图。 1.逻辑方程式 Z＝F1(X，Qn) 输出方程 Y＝F2(X，Qn) 驱动方程 Qn+1＝F3(Y，Qn) 状态方程

  9. 2、状态转换表 次态／输出 现 态 状态表是反映时序逻辑电路的输出Y、输入X、次态Qn+1以及现态 Qn之间的对应取值关系的表格。

  10. 0/0 0/0 X/Y 1/0 00 01 11 10 0/0 0/0 1/0 1/0 1/1 3. 状态图 状态图是反映时序逻辑电路状态转换规律及相应输入、输出取值关系的图形. X/Y Q1Q0 该图表示Q1Q0的状态转换情况，斜线上方是输入信号X，斜线下方是输出信号Y，连线及箭头表示转换的方向。

  11. 4、时序图 能直观地描述电路输入信号、输出信号以及CP,在时间上的对应关系，也称波特图。 0 0 0 0 1 1 1 1 0 1 0 1 0 1 0 1 0 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 能直观地描述电路输入信号、输出信号及电路状态在时间上的对应关系 。 四种描述方式是可以相互转换的。

  12. 举例说明 1.逻辑方程式： 输出方程 激励方程组 状态方程组

  13. A Y 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 0 1 1 0 1 0 1 0 0 0 0 1 1 0 1 1 1 0 1 1 0 0 0 1 1 1 1 0 1 0 2. 状态转换表 状态转换表 根据方程组列出状态转换真值表 状态转换真值表 输出方程 状态方程组

  14. A Y 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 0 1 1 0 1 0 1 0 0 0 0 1 1 0 1 1 1 0 1 1 0 0 0 1 1 1 1 0 1 0 将状态转换真值表转换为状态表 状态转换真值表 状态表 A=0 A=1 0 0 0 0 / 0 1 0 / 0 0 1 0 1 / 0 0 0/ 1 1 0 0 0 / 1 1 1 / 0 1 1 0 0/ 1 0 1 / 0

  15. A=0 A=1 1 1 0 0/ 1 0 1 / 0 0 1 0 1 / 0 1 0 0 0/ 1 0 0 / 1 1 1 / 0 0 0 0 0 / 0 1 0 / 0 3. 状态图 0/0 1/0 状态表 0/1 1/0 0/1 0/1 1/0 1/0

  16. 状态表 A=0 A=1 Q0 Q1 1 1 0 0/ 1 0 1 / 0 0 1 0 1 / 0 1 0 0 0/ 1 0 0 / 1 1 1 / 0 0 0 0 0 / 0 1 0 / 0 4 . 波形图 1 0 0 0 1 0 0 0 0 1 0 1 1 1

  17. 6.2 时序逻辑电路的分析 6.2.1 分析时序逻辑电路的一般步骤: 1.确定电路的输入、输出信号、触发器的类型等 ； 2.从给定的逻辑图中，写出各触发器的驱动方程及电路的输出方程； 3.将每个触发器的驱动方程代入其特性方程中，得出其状态方程; 4.由状态方程、输出方程列出状态转换表； 5.画出完整的状态转换图或时序波形图； 6.根据状态转换图或时序波形图分析逻辑功能。

  18. 1J 1J ＞ ＞ C1 C1 1K 1K Y1 Q1 Q2 CP 6.2.2 同步时序逻辑电路的分析举例 先介绍相对简单的Moore型时序逻辑电路，再介绍相对复杂的Mealy型时序逻辑电路 例1 试分析下图所示时序电路的逻辑功能。 解：由电路图可知，此为同步时序逻辑电路，无输入信号 所以，属Moore型 1.写出各触发器的驱动方程和输出方程。 Y2 输出方程： 驱动方程：

  19. J2=Q1 K2=1 J2 K2 J1 K1 J1=Q2 K1=1 2.将驱动方程代入JKFF的特性方程，求JKFF的的次态方程。 JKFF的特性方程： 得： • 列表有两种方法： • 列出所有FF的输入状态， • 根据FF功能可得次态。 3.列状态表，画状态图和时序图。 现 态 触发器输入 次 态 • 代入法。将代入特性方程，得到 • 再将01代入得到10···· 00011011 0101 1111 1100 1111 0 1 100 000

  20. 00 01 10 画状态图和时序图 Q2Q1 4. 由状态图和时序图可确定： 该时序电路为同步三进制计数器。

  21. 例2 试分析如图所示时序电路的逻辑功能。 解： 电路是由两个JK触发器组成的Mealy型同步时序电路。 1.写出各逻辑方程式： 输出方程 Y=Q2Q1 激励方程 J1=K1=1 J2=K2=X  Q1

  22. 状态方程 2.将激励方程代入JK触发器的特性方程得到状态方程 J1=K1=1 J2=K2=X  Q1

  23. 3. 列状态表，画状态图和时序图。 X = 0 X = 1 X Z Z Z 0 0 0 1 0 1 0 1 0 1 1 0 1 0 1 0 0 0 0 1 1 0 1 0 1 0 0 1 1 0 1 0 • 0 0 • 01 • 0 • 1 1

  24. 状态图

  25. 波形图 波形可以根据状态转换表、状态转换图或方程画出。 Z

  26. 4. 确定逻辑功能 • X=0时， 电路进行加1计数 。 • X=1时， 电路进行减1计数 。 所以，此电路为： 可控的四进制计数器

  27. = n n D Q Q 1 0 0 = D Q n 1 0 = D Q n 2 1 = = n n Q D Q Q + 1 n 1 0 0 0 = = Q D Q + 1 n n 1 1 0 = = Q D Q + 1 n n 2 2 1 *例3 分析图所示的同步时序电路 1.了解电路组成。 属于穆尔型时序电路。 2.写出下列各逻辑方程式： 激励方程 状态方程

  28. = n n Q Q Q + 1 n 1 0 0 = Q Q + 1 n n 1 0 = Q Q + 1 n n 1 1 0 0 1 1 2 1 0 0 1 1 0 0 1 0 1 0 1 0 1 1 0 1 0 0 1 1 1 1 1 0 ３.列出状态转换表或画出状态图和波形图； 状态表 0 0 1 0 0 0 0 1 0 0 0 1 0 1 0 1 0 0

  29. 状态表 0 0 1 0 0 0 0 1 0 0 0 1 0 1 0 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 0 1 0 1 0 1 1 0 1 0 0 1 1 1 1 1 0 根据状态表画出状态图 电路具有自启动能力

  30. 0 1 0 1 0 0 0 1 0 1 0 0 0 1 0 1 0 0 0 0 1 0 0 1 画出时序图

  31. 0 1 0 1 0 0 0 1 0 1 0 0 0 1 0 1 0 0 0 0 1 0 0 1 4.确定逻辑功能 脉冲分配电路或对CP的三分频电路

  32. 1J 1J 1J ＞ ＞ ＞ C1 C1 C1 1K 1K 1K 6.2.2 同步时序逻辑电路的分析举例（续） *例4 分析下图所示同步时序逻辑电路，试画出在CP时钟脉冲信号作用下，电路L1~L4的波形图，并确定电路逻辑功能。（设各触发器初态均为0） 解： 1.了解电路组成。 输出与输入无关 莫尔型同步时序电路。 输 入 信 号 输 出 信 号 2. 写出各触发器的驱动方程。

  33. + = + 1 n n n n n Q Q Q Q Q 0 2 0 2 0 3. 求出电路状态方程

  34. 4. 求输出方程

  35. + = + 1 n n n n n Q Q Q Q Q 0 2 0 2 0 5. 列出其状态转换表，画出状态转换图和波形图 状态转换表

  36. 画出状态图 波形图（略）

  37. 6.电路自启动能力的确定 本电路具有自启动能力。

  38. 6.2.3 异步时序逻辑电路的分析举例 1. 异步时序逻辑电路的分析方法： 与同步时序逻辑电路分析方法相似，但要特别注意各触发器的时钟脉冲输入端的时钟信号状态。 分析步骤: (1) 列出电路方程 时钟方程 触发器的驱动方程； 电路输出方程。 —— 触发器时钟信号逻辑表达式； (2) 求电路状态方程 将驱动方程代入相应触发器的特性方程，求出电路状态方程。 (3) 列出状态转换表或画出状态图和波形图.

  39. 2. 异步电路分析举例: 如有时钟脉冲触发信号时，触发器状态变化； 如无时钟脉冲触发信号时，触发器状态不变。 例6.2.3 分析图6.2.7所示逻辑电路。 解(1) 写出电路方程式 ①时钟方程 CP0=CP, 上升沿触发 CP1=Q0，仅当Q0由0  1时， Q1才可能改变状态。 ②输出方程 ③驱动方程 (2) 求电路状态方程 (CP由0→1时此式有效) (Q0由0→1时此式有效)

  40. CP0=CP CP1=Q0 时钟方程 输出方程 状态方程 （3）. 列状态表、画状态图、波形图 (X----无触发沿) 1 1   1 1 x  1 0 1 0   0 1 0 1 x  0 0 0 0   1 1

  41. 根据状态图画时序图

  42. TCP 1 0 0 1 4、确定逻辑功能 由状态图和时序图可知，此电路是一个异步四进制减法计数器，Z 是借位信号。 也可把该电路看作一个序列信号发生器。输出序列脉冲信号Z的重复周期为 4TCP，脉宽为 1TCP。

  43. 二分频 四分频 Q 0 Q 1 由时序图可看出，该电路是四进制计数器，又称为四分频电路。所谓的分频电路是将输入的高频信号变为低频信号输出的电路。四分频是指输出信号的频率是输入信号频率的四分之一。 Q0的输出的波形的频率是CP的1/2。 Q1的输出的波形的频率是CP的1/4。

  44. 2. 异步电路分析举例(续): *例2 分析如图所示时序逻辑电路，试列出状态转换表。 解(1) 写出电路方程式 ①时钟方程CP1=CP  Q2CP2=CP ②驱动方程 ③输出方程 (2) 求电路状态方程 ( Qn+1=D )

  45. n + 1 n + 1 Q Q 2 1 0 1 0 1 0 0 0 1 0 (3) 列出电路状态转换表 设触发器初态均为0，分析电路后列电路状态转换真值表如下： CP1=CP  Q2CP2=CP 设触发器初态均为01，在CP脉冲信号的作用下，两触发器将保持状态不变。换言之，01为无效状态。

  46. *例3 分析如图所示异步时序逻辑电路，画出电路状态图和波形图。 解(1) 写出电路方程式 ①时钟方程 D2= Q0 Q1 ②驱动方程

  47. (2) 求电路状态方程 D2= Q0 Q1

  48. (3)列电路状态转换真值表 D2= Q0 Q1

  49. (4) 画出状态图和波形图 { end }

  50. 画出 确定 选择 状态 状态 激励方程组 逻辑图并 和 逻辑抽象 建立原始 触发器 化简 分配 检查自启 输出方程组 类型 动能力 状态图和 状态表 6.3 同步时序逻辑电路的设计 同步时序逻辑电路的设计是分析的逆过程,其任务是根据实际逻辑问题的要求，设计出能实现给定逻辑功能的电路。本节主要介绍用触发器和门电路设计同步时序逻辑电路的方法。 6.3.1 设计同步时序逻辑电路的一般步骤
