פרק 4 רשתות תקשורות מרחביות

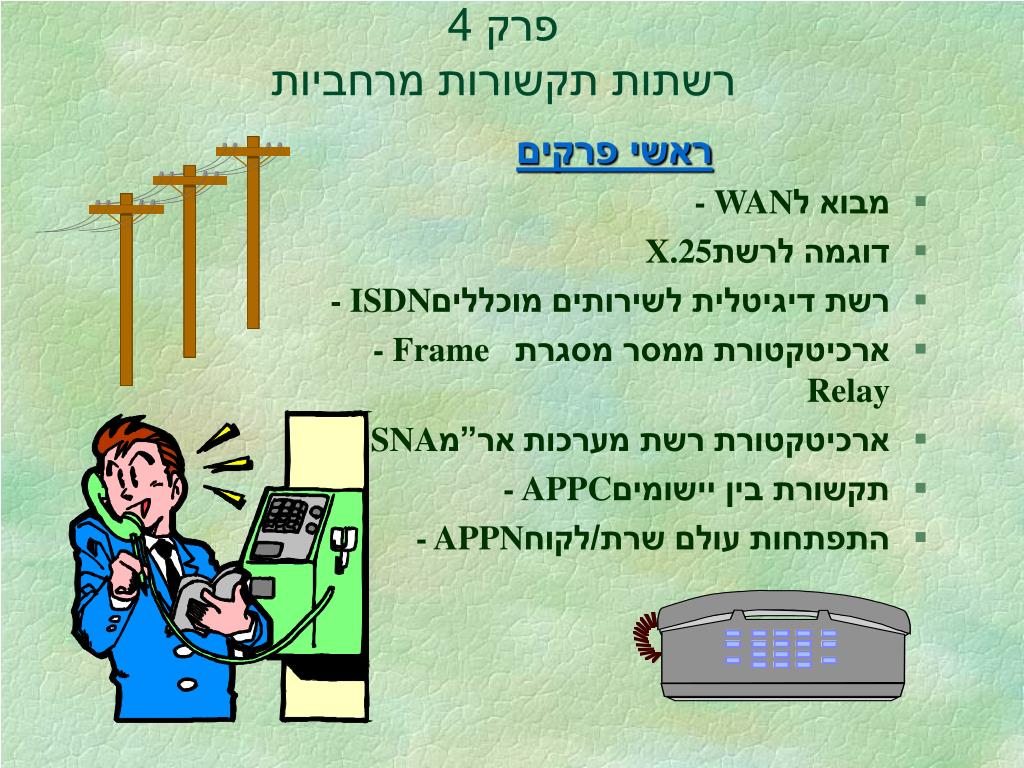

1. פרק 4רשתות תקשורות מרחביות ראשי פרקים • מבוא ל- WAN • דוגמה לרשתX.25 • רשת דיגיטלית לשירותים מוכללים- ISDN • ארכיטקטורת ממסר מסגרת - Frame Relay • ארכיטקטורת רשת מערכותאר”מ - SNA • תקשורת בין יישומים - APPC • התפתחות עולם שרת/לקוח- APPN

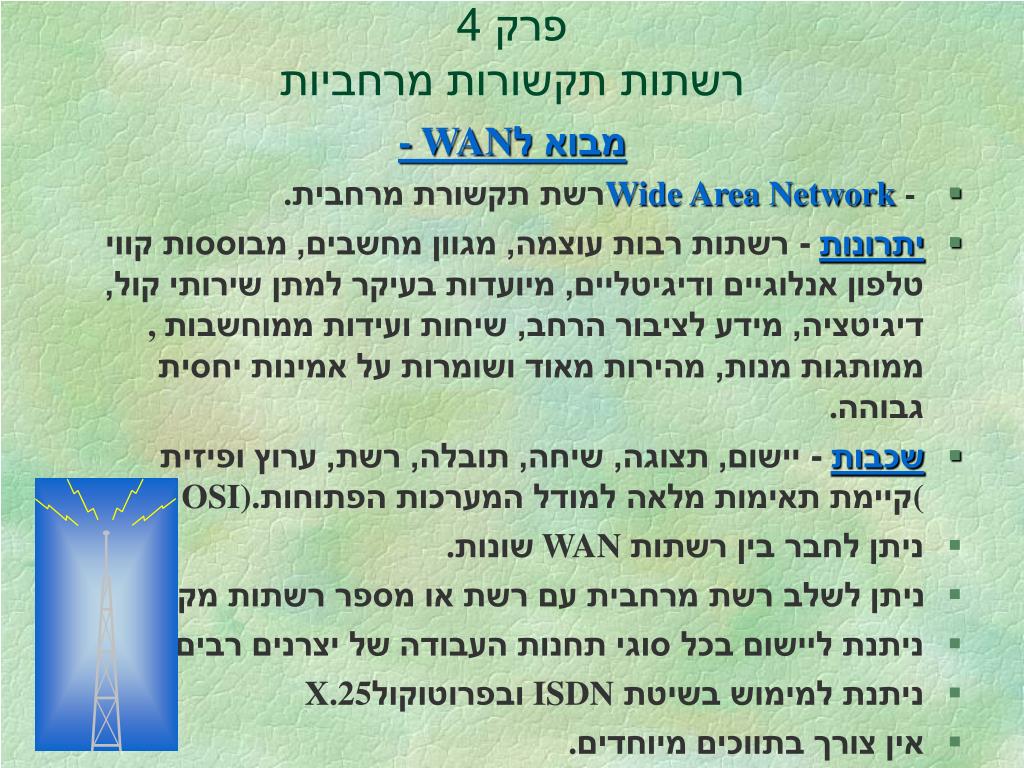

2. פרק 4רשתות תקשורות מרחביות מבוא ל- WAN • Wide Area Network - רשת תקשורת מרחבית. • יתרונות - רשתות רבות עוצמה, מגוון מחשבים, מבוססות קווי טלפון אנלוגיים ודיגיטליים, מיועדות בעיקר למתן שירותי קול, דיגיטציה, מידע לציבור הרחב, שיחות ועידות ממוחשבות, ממותגות מנות, מהירות מאוד ושומרות על אמינות יחסית גבוהה. • שכבות- יישום, תצוגה, שיחה, תובלה, רשת, ערוץ ופיזית (קיימת תאימות מלאה למודל המערכות הפתוחות OSI). • ניתן לחבר בין רשתות WAN שונות. • ניתן לשלב רשת מרחבית עם רשת או מספר רשתות מקומיות. • ניתנת ליישום בכל סוגי תחנות העבודה של יצרנים רבים. • ניתנת למימוש בשיטת ISDN ובפרוטוקול X.25 • אין צורך בתווכים מיוחדים.

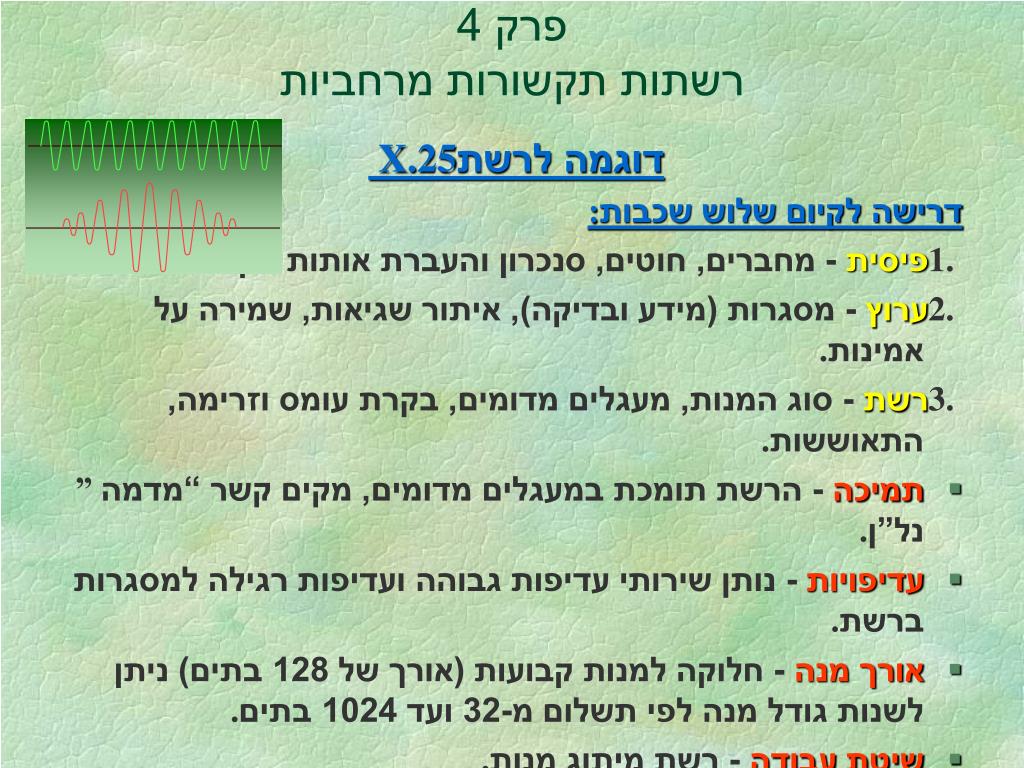

3. פרק 4רשתות תקשורות מרחביות דוגמה לרשתX.25 דרישה לקיום שלוש שכבות: 1.פיסית- מחברים, חוטים, סנכרון והעברת אותות בקרה. 2.ערוץ- מסגרות (מידע ובדיקה), איתור שגיאות, שמירה על אמינות. 3.רשת- סוג המנות, מעגלים מדומים, בקרת עומס וזרימה, התאוששות. • תמיכה - הרשת תומכת במעגלים מדומים, מקים קשר “מדמה” נל”ן. • עדיפויות- נותן שירותי עדיפות גבוהה ועדיפות רגילה למסגרות ברשת. • אורך מנה - חלוקה למנות קבועות (אורך של 128 בתים) ניתן לשנות גודל מנה לפי תשלום מ-32 ועד 1024 בתים. • שיטת עבודה - רשת מיתוג מנות. • מסגרת מכילה את השדות: דגל ההתחלה, שדה הכתובות, שדה הבקרה, שדה המידע, שדה נתוני בדיקת המסגרת, דגל הסיום.

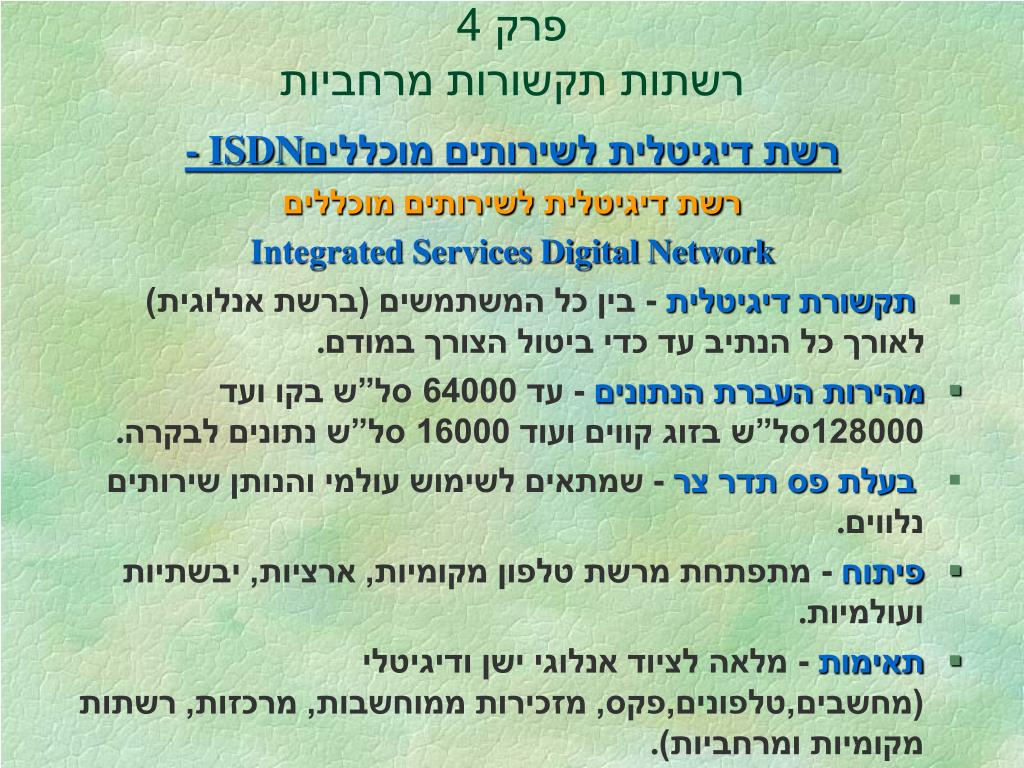

4. פרק 4רשתות תקשורות מרחביות רשת דיגיטלית לשירותים מוכללים- ISDN רשת דיגיטלית לשירותים מוכללים Integrated Services Digital Network • תקשורת דיגיטלית- בין כל המשתמשים (ברשת אנלוגית) לאורך כל הנתיב עד כדי ביטול הצורך במודם. • מהירות העברת הנתונים - עד 64000 סל”ש בקו ועד 128000סל”ש בזוג קווים ועוד 16000 סל”ש נתונים לבקרה. • בעלת פס תדר צר - שמתאים לשימוש עולמי והנותן שירותים נלווים. • פיתוח - מתפתחת מרשת טלפון מקומיות, ארציות, יבשתיות ועולמיות. • תאימות - מלאה לציוד אנלוגי ישן ודיגיטלי (מחשבים,טלפונים,פקס, מזכירות ממוחשבות, מרכזות, רשתות מקומיות ומרחביות). • שירותים נוספים - מבצעת מתן שירותים מתקדמים,אחזקת בקרת מערכת וניהול הרשת.

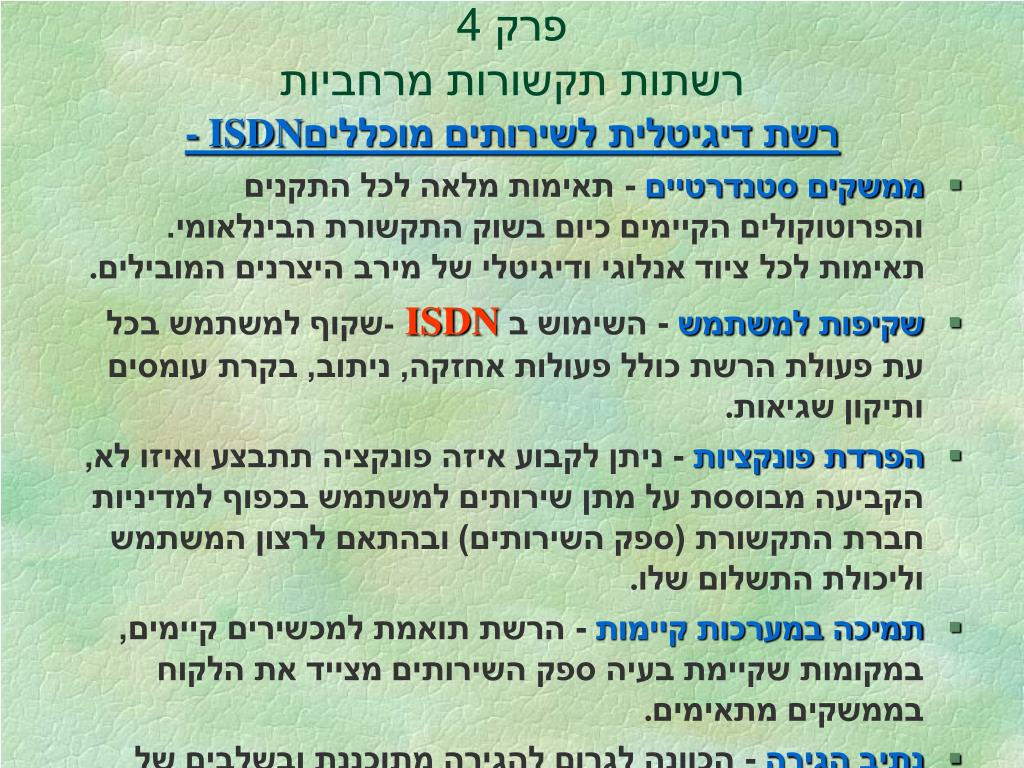

5. פרק 4רשתות תקשורות מרחביות רשת דיגיטלית לשירותים מוכללים- ISDN • ממשקים סטנדרטיים - תאימות מלאה לכל התקנים והפרוטוקולים הקיימים כיום בשוק התקשורת הבינלאומי. תאימות לכל ציוד אנלוגי ודיגיטלי של מירב היצרנים המובילים. • שקיפות למשתמש - השימוש ב- ISDNשקוף למשתמש בכל עת פעולת הרשת כולל פעולות אחזקה, ניתוב, בקרת עומסים ותיקון שגיאות. • הפרדת פונקציות - ניתן לקבוע איזה פונקציה תתבצע ואיזו לא, הקביעה מבוססת על מתן שירותים למשתמש בכפוף למדיניות חברת התקשורת (ספק השירותים) ובהתאם לרצון המשתמש וליכולת התשלום שלו. • תמיכה במערכות קיימות - הרשת תואמת למכשירים קיימים, במקומות שקיימת בעיה ספק השירותים מצייד את הלקוח בממשקים מתאימים. • נתיב הגירה - הכוונה לגרום להגירה מתוכננת ובשלבים של משתמשים מציוד אנלוגי לציוד דיגיטלי. (ניצול הזדמנויות וצרכים).

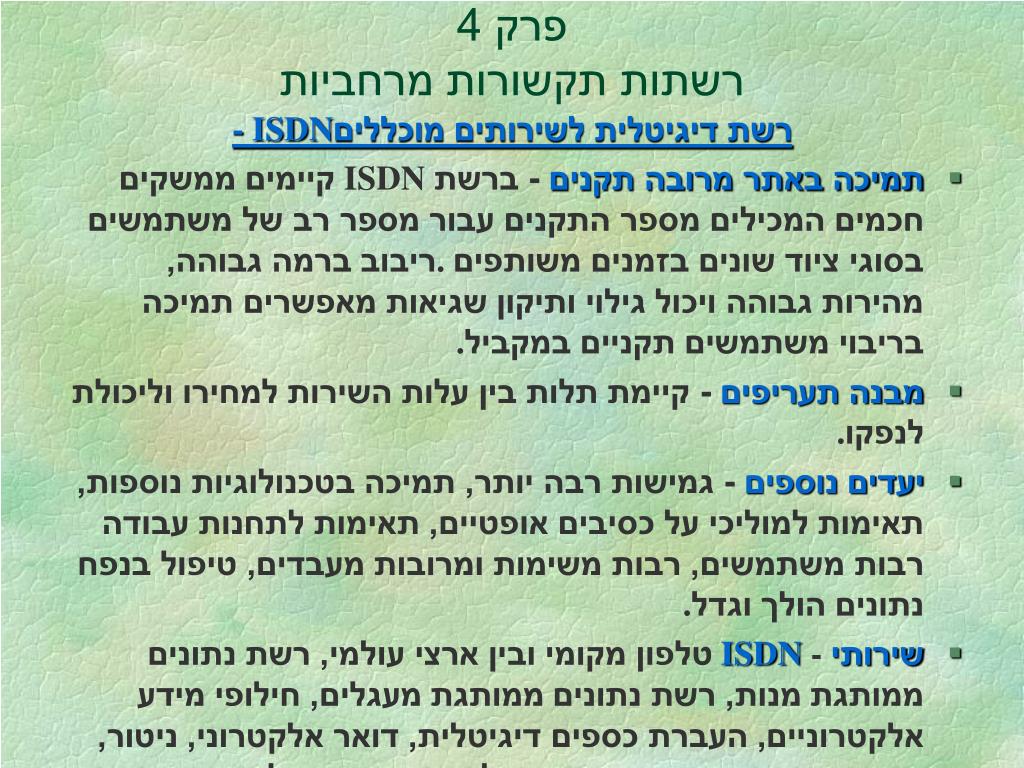

6. פרק 4רשתות תקשורות מרחביות רשת דיגיטלית לשירותים מוכללים- ISDN • תמיכה באתר מרובה תקנים - ברשת ISDN קיימים ממשקים חכמים המכילים מספר התקנים עבור מספר רב של משתמשים בסוגי ציוד שונים בזמנים משותפים. ריבובברמה גבוהה, מהירות גבוהה ויכול גילוי ותיקון שגיאות מאפשרים תמיכה בריבוי משתמשים תקניים במקביל. • מבנה תעריפים - קיימת תלות בין עלות השירות למחירו וליכולת לנפקו. • יעדים נוספים - גמישות רבה יותר, תמיכה בטכנולוגיות נוספות, תאימות למוליכי על כסיבים אופטיים, תאימות לתחנות עבודה רבות משתמשים, רבות משימות ומרובות מעבדים, טיפול בנפח נתונים הולך וגדל. • שירותי ISDN - טלפון מקומי ובין ארצי עולמי, רשת נתוניםממותגתמנות, רשת נתוניםממותגתמעגלים, חילופי מידע אלקטרוניים, העברת כספים דיגיטלית, דואר אלקטרוני, ניטור, דיווח ואזעקות, תקשורתפקסמיליה, תקשורת טלטקסט, תקשורתוידאוטקס, ועידות וידאו. • עדכון -המעבר משירות ישן ל- ISDN מתבצע מהר ובעלות נמוכה.

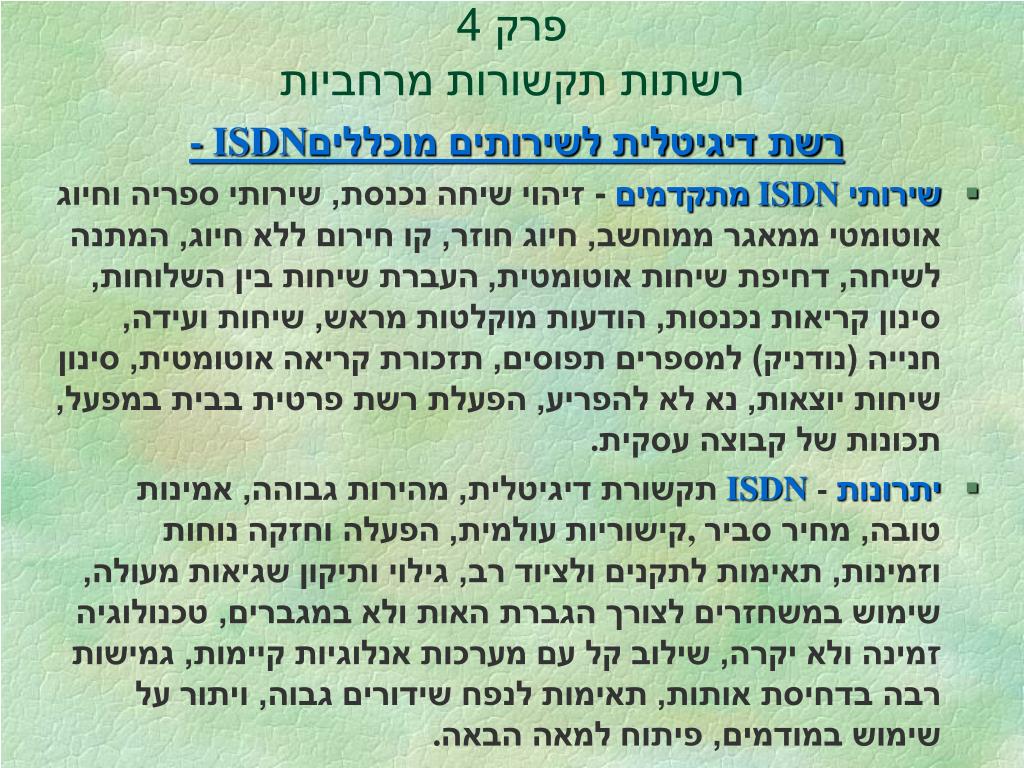

7. פרק 4רשתות תקשורות מרחביות רשת דיגיטלית לשירותים מוכללים- ISDN • שירותיISDN מתקדמים - זיהוי שיחה נכנסת, שירותי ספריה וחיוג אוטומטי ממאגר ממוחשב, חיוג חוזר, קו חירום ללא חיוג, המתנה לשיחה, דחיפת שיחות אוטומטית, העברת שיחות בין השלוחות, סינון קריאות נכנסות, הודעות מוקלטות מראש, שיחות ועידה, חנייה (נודניק) למספרים תפוסים, תזכורת קריאה אוטומטית, סינון שיחות יוצאות, נא לא להפריע, הפעלת רשת פרטית בבית במפעל, תכונות של קבוצה עסקית. • יתרונותISDN - תקשורת דיגיטלית, מהירות גבוהה, אמינות טובה, מחיר סביר, קישוריותעולמית, הפעלה וחזקה נוחות וזמינות, תאימות לתקנים ולציוד רב, גילוי ותיקון שגיאות מעולה, שימוש במשחזרים לצורך הגברת האות ולא במגברים, טכנולוגיה זמינה ולא יקרה, שילוב קל עם מערכות אנלוגיות קיימות, גמישות רבה בדחיסת אותות, תאימות לנפח שידורים גבוה, ויתור על שימוש במודמים, פיתוח למאה הבאה.

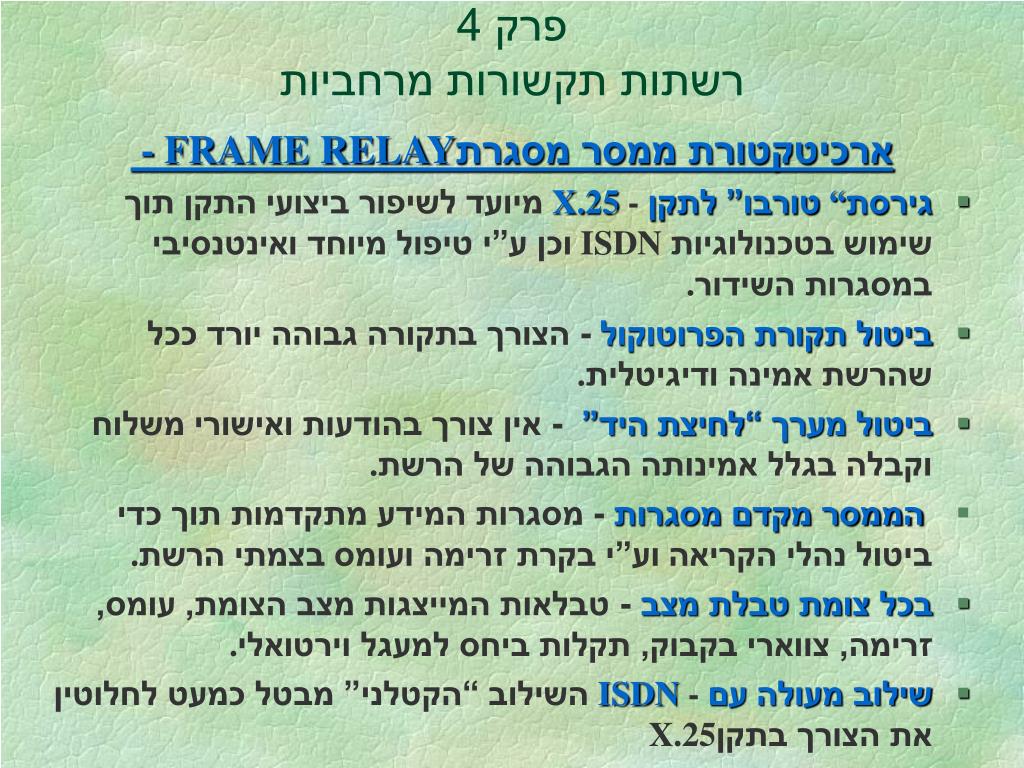

8. פרק 4רשתות תקשורות מרחביות ארכיטקטורת ממסר מסגרת - FRAME RELAY • גירסת “טורבו” לתקן X.25 - מיועד לשיפור ביצועי התקן תוך שימוש בטכנולוגיות ISDN וכן ע”י טיפול מיוחד ואינטנסיבי במסגרות השידור. • ביטול תקורת הפרוטוקול - הצורך בתקורה גבוהה יורד ככל שהרשת אמינה ודיגיטלית. • ביטול מערך “לחיצת היד”- אין צורך בהודעות ואישורי משלוח וקבלה בגלל אמינותה הגבוהה של הרשת. • הממסר מקדם מסגרות - מסגרות המידע מתקדמות תוך כדי ביטול נהלי הקריאהוע”י בקרת זרימה ועומס בצמתי הרשת. • בכל צומת טבלת מצב - טבלאות המייצגות מצב הצומת, עומס, זרימה, צווארי בקבוק, תקלות ביחס למעגל וירטואלי. • שילוב מעולה עם ISDN - השילוב “הקטלני” מבטל כמעט לחלוטין את הצורך בתקן X.25

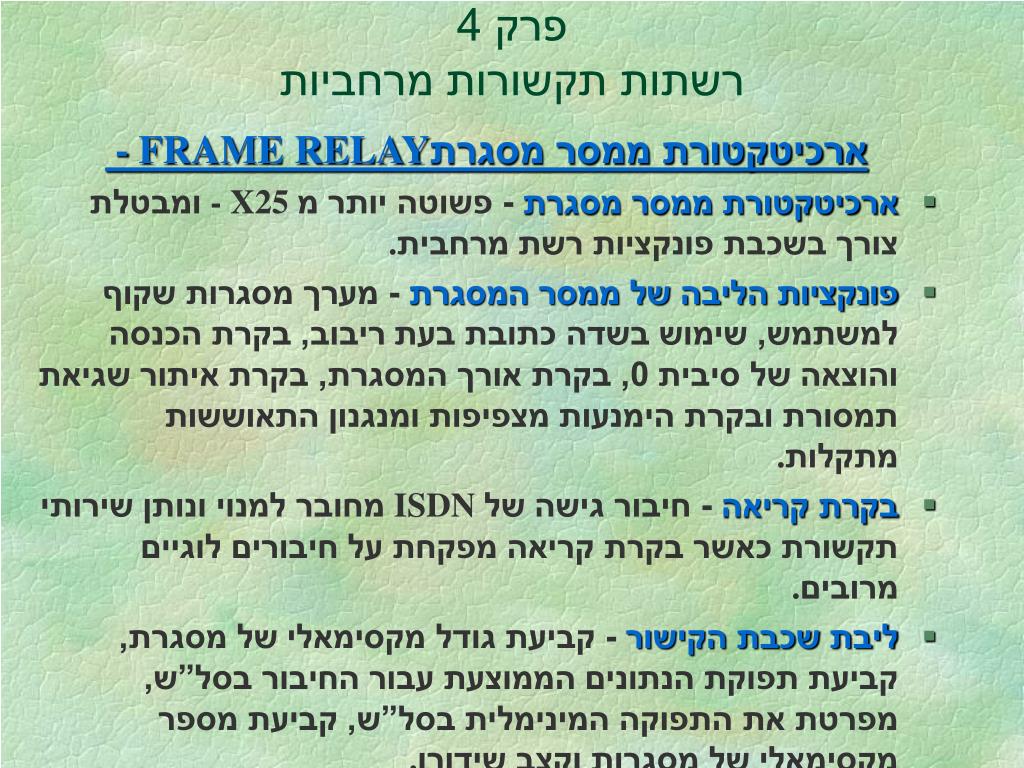

9. פרק 4רשתות תקשורות מרחביות ארכיטקטורת ממסר מסגרת - FRAME RELAY • ארכיטקטורת ממסר מסגרת - פשוטה יותר מ - X25 ומבטלת צורך בשכבת פונקציות רשת מרחבית. • פונקציות הליבה של ממסר המסגרת - מערך מסגרות שקוף למשתמש, שימוש בשדה כתובת בעתריבוב, בקרת הכנסה והוצאה של סיבית 0, בקרת אורך המסגרת, בקרת איתור שגיאת תמסורת ובקרת הימנעות מצפיפות ומנגנון התאוששות מתקלות. • בקרת קריאה - חיבור גישה של ISDN מחובר למנוי ונותן שירותי תקשורת כאשר בקרת קריאה מפקחת על חיבורים לוגיים מרובים. • ליבת שכבת הקישור - קביעת גודל מקסימאלי של מסגרת, קביעת תפוקת הנתונים הממוצעת עבור החיבור בסל”ש, מפרטת את התפוקה המינימלית בסל”ש, קביעת מספר מקסימאלי של מסגרות וקצב שידורן. • מאפייני פרוטוקול שכבת הקישור - ערך חלון בקרת הזרימה מ-1 עד 127, ערך קוצב זמן לאישור קליטת מסגרת ואופן פעולת המסגרת.

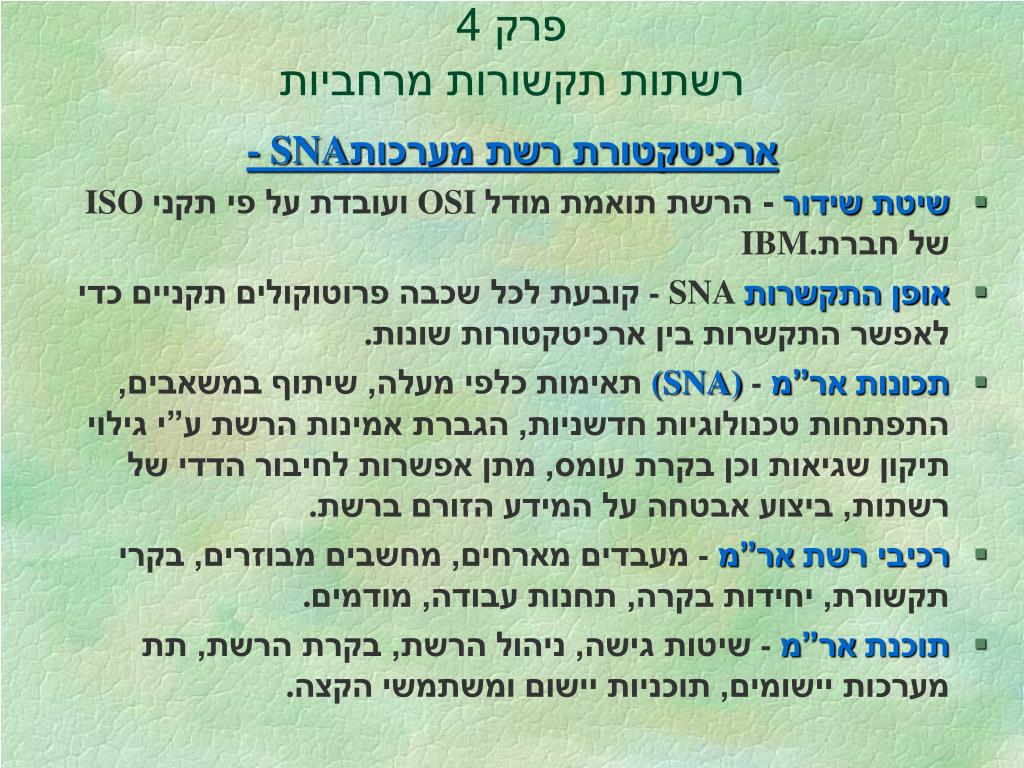

10. פרק 4רשתות תקשורות מרחביות ארכיטקטורת רשת מערכות- SNA • שיטת שידור - הרשת תואמת מודלOSI ועובדת על פי תקניISO של חברתIBM. • אופן התקשרות - SNA קובעת לכל שכבה פרוטוקולים תקניים כדי לאפשר התקשרות בין ארכיטקטורות שונות. • תכונותאר”מ (SNA) - תאימות כלפי מעלה, שיתוף במשאבים, התפתחות טכנולוגיות חדשניות, הגברת אמינות הרשת ע”י גילוי תיקון שגיאות וכן בקרת עומס, מתן אפשרות לחיבור הדדי של רשתות, ביצוע אבטחה על המידע הזורם ברשת. • רכיבי רשתאר”מ -מעבדים מארחים, מחשבים מבוזרים, בקרי תקשורת, יחידות בקרה, תחנות עבודה, מודמים. • תוכנתאר”מ -שיטות גישה, ניהול הרשת, בקרת הרשת, תת מערכות יישומים, תוכניות יישום ומשתמשי הקצה.

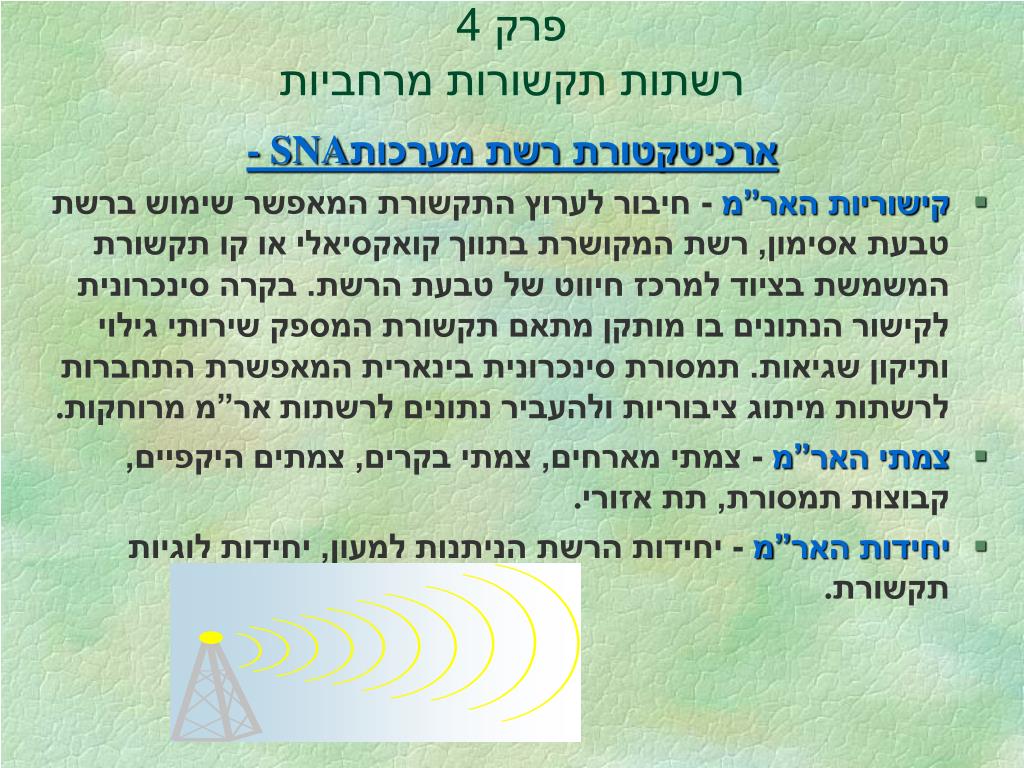

11. פרק 4רשתות תקשורות מרחביות ארכיטקטורת רשת מערכות- SNA • קישוריות האר”מ - חיבור לערוץ התקשורת המאפשר שימוש ברשת טבעת אסימון, רשת המקושרת בתווךקואקסיאלי או קו תקשורת המשמשת בציוד למרכז חיווט של טבעת הרשת. בקרה סינכרונית לקישור הנתונים בו מותקן מתאם תקשורת המספק שירותי גילוי ותיקון שגיאות. תמסורת סינכרונית בינארית המאפשרת התחברות לרשתות מיתוג ציבוריות ולהעביר נתונים לרשתותאר”מ מרוחקות. • צמתי האר”מ - צמתי מארחים, צמתי בקרים, צמתים היקפיים, קבוצות תמסורת, תת אזורי. • יחידות האר”מ - יחידות הרשת הניתנות למעון, יחידות לוגיות תקשורת.

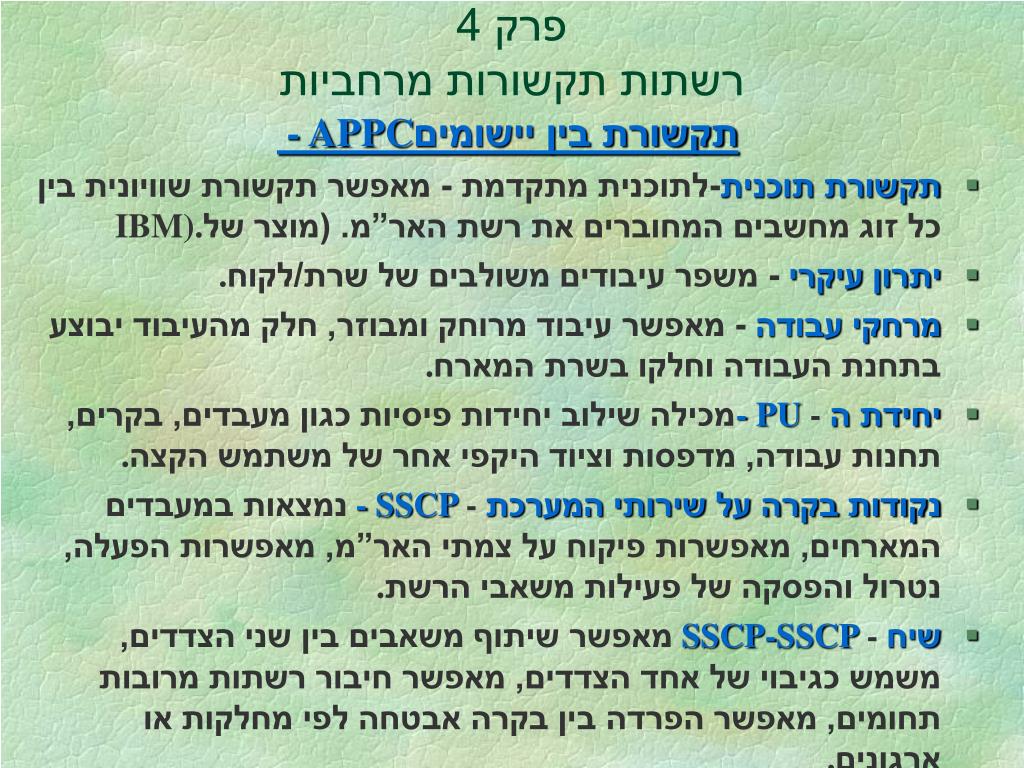

12. פרק 4רשתות תקשורות מרחביות תקשורת בין יישומים - APPC • תקשורת תוכנית-לתוכנית מתקדמת - מאפשר תקשורת שוויונית בין כל זוג מחשבים המחוברים את רשת האר”מ. (מוצר שלIBM). • יתרון עיקרי - משפר עיבודים משולבים של שרת/לקוח. • מרחקי עבודה - מאפשר עיבוד מרוחק ומבוזר, חלק מהעיבוד יבוצע בתחנת העבודה וחלקו בשרת המארח. • יחידת ה- PU- מכילה שילוב יחידות פיסיות כגון מעבדים, בקרים, תחנות עבודה, מדפסות וציוד היקפי אחר של משתמש הקצה. • נקודות בקרה על שירותי המערכת - SSCP - נמצאות במעבדים המארחים, מאפשרות פיקוח על צמתי האר”מ, מאפשרות הפעלה, נטרול והפסקה של פעילות משאבי הרשת. • שיחSSCP-SSCP - מאפשר שיתוף משאבים בין שני הצדדים, משמש כגיבוי של אחד הצדדים, מאפשר חיבור רשתות מרובות תחומים, מאפשר הפרדה בין בקרה אבטחה לפי מחלקות או ארגונים.

13. פרק 4רשתות תקשורות מרחביות התפתחות עולם שרת/לקוח- APPN • רישות תוכנית-לתוכנית מתקדם -APPN - מוצר תקשורת מביתIBM המיועד לטכנולוגיות העברת מנות ברשתות מהירות. • נשענת על היררכיתאר”מ - משמשת כרשת הקשר העיקרית בין שרת ולקוח במערכותIBM/S390 IBM/AS400 ותחנות עבודה כ- RS/6000 ובקרי תקשורת 3174. • תומכת ברשתות מקומיות - מנהלת היטב רשתות מבוססות מחשבים אישיים כ- NOVELL ו- UNIX ובאה לידי ביטוי לאחרונה גם בפרוטוקולים של האינטרנט כ- TCP/IP. • שידרותרבות פרוטוקולים - מבצעות עקיפה של רשתות פיסיות ונותנות מענה טוב לפרוטוקולים שונים. • APPN - תומכת בכל סוגי פלטפורמות המחשב הקיימות, מבצע קישור בין רשתות מקומיות ומרחביות מהירות ואיטיות, מתאים לטופולוגיות רשת גדולות וקטנות וכן לרוב תוכנות היישום הקיימות והעתידיות.
