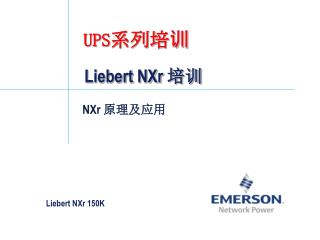

  1. UPS系列培训LiebertNXr培训 NXr原理及应用

  2. 主 要 内 容 • NXr UPS 系列产品 • NXr UPS 系统原理 • NXr UPS 产品规格 • NXr UPS 显示面板 • NXr UPS 操作使用

  3. 产品介绍 • NXr系列UPS在UPS家族中的位置 • NXr系列UPS的主要应用领域 • 用户对中功率UPS的需求 • NXr系列UPS技术优势

  4. 艾默生UPS系列 ——全球最全UPS家族 500、600、800kVA Hipulse-NXL Hipulse U 120、160、200、 300、 400kVA NXa/e 10、15、20、30、40、60、80、100、120、140、160、200kVA NXr 30、60、90、120、150kVA iTrust UL33 20、30、40、60kVA iTrust Industry 30、40、60、80kVA iTrust UH31 10、15、20kVA iTrust 2G 3、6、9、12、15、18kVA Adapt 5、10kVA iTrust UH11 6、10kVA iTrust US11R &户外型 单机容量，kVA 1、2、3kVA 10 20 60 80 800 1 200 单进单出UPS 三进单出UPS 三进三出UPS

  5. 汇报提纲 • NXr系列UPS在UPS家族中的位置 • NXr系列UPS的主要应用领域 • 用户对中功率UPS的需求 • NXr系列UPS技术优势

  6. NXr系列UPS的主要应用领域 • 通信行业枢纽楼、计费中心、营业厅 • 核心网、交换局、长途交换局 • call center、BOSS中心、网管中心 • ISP、ICP宽带网数据中心 • 轨道交通综合供配电系统

  7. 汇报提纲 • NXr系列UPS在UPS家族中的位置 • NXr系列UPS的主要应用领域 • 用户对中功率UPS的需求 • NXr系列UPS技术优势

  8. 用户对中功率UPS的需求 • TCO最低 • 中国电网环境可用性 • 先进的数字控制技术 • 高过载能力 • 负载适应性强 • 电池管理能力 • 先进的网络管理功能

  9. 汇报提纲 • NXr系列UPS在UPS家族中的位置 • NXr系列UPS的主要应用领域 • 用户对中功率UPS的需求 • NXr系列UPS技术优势

  10. NXr 系列UPS优异的技术特性 • 业界最低TCO • 优异的输入特性 • 高过载能力 • 高负载适应性 • 高可靠性 • 高可用性 • 先进的网络管理功能

  11. 业界最低TCO－环保高效节能 • 50%~75%负载时系统效率高达96% • 25%负载时系统效率仍超过95% 以120kVA系统并机系统为例，最大单机负载不超过40%～45%，因此常见负载率30%左右的情况； 以常规UPS输出功率因数0.8计，负载率30%时效率一般为90%，比艾默生NXr低5% ，则并机系统一年的电费差距大约是： 120kVA×0.8×30%×[1÷90%－1÷95%]×8760小时×1元×2＝2.95万元 客户价值保证长期运行成本最低

  12. 低TCO－高输出功率因数 • 以160KVA为例，NXR能够带120＊0.9＝108KW,一般输出 功率因数为 0.8的UPS能带120＊0.8＝96KW， • NXR能多带108KW-96KW=12KW,多带12.5%的有功功率

  13. 净占地面积 600mm×830mm (30/60/90/120/150kVA) 150KVA（KW）占地＜0.5m2，重量＜300kg 标准上下出线设计，无需增加额外的边柜和空间 地价上涨，机房 设备占地越来越 成为考量因素 业界最低TCO－环保节地 客户价值最大程度减少设备占地面积，易于灵活布置

  14. 业界最低TCO－IGBT整流技术谐波电流低 • 满载输入电压窗口: 304V – 476V(176V~276V) • 负载线性降额输入电压窗口: 228V – 304V • 输入功率因数≈1，谐波电流3% • 油机配比 1：1.1-1.4 • 没有相控整流产生的充电纹波，有利于延长电池寿命 客户价值a）减少电池放电频次，延长电池寿命 b）绿色电源避免电网污染，有效利用电能， 减少配电投资（低压电器、电缆和油机）

  15. 高过载能力 • 旁路 • 100 – 135% 长期 • 135 – 170% 10min • 1000% 100ms • 逆变器 • 100 – 110%, 1hour • 110 – 125%, 10min • 125 – 150%, 1min 客户价值最大程度上保证其设备的供电可靠性

  16. 高负载适应性 • 输出功率因素高(150KVA=150KW)，输出带载能力强 • 超前载带载能力强,0.5超前载有95%带载能力

  17. 高可靠性－先进的自诊断和数字校准功能 • 先进的自诊断 • 监控逆变器、整流器等电路工作状态 • 检测电池的容量和状态 • 检测设备工作环境温度 • 可检测每个风扇的故障，且无需停电即可更换风扇 • 数字校准功能 • 电压和电流可通过软件自校准 • 不需任何可调电阻 客户价值易于维护和管理设备

  18. 高可靠性－ “黑匣子”功能和易下载的历史数据库 • 先进的“黑匣子”功能 • 每隔10ms记录一次核心电气数据，并在故障发生时，冻结故障发生前1到1.5个工频周期内的核心电气数据。 • 在UPS运行过程中通过不断记录和覆盖，实时保留4个故障的核心电气数据，并在故障发生时将其冻结；为工程师的现场诊断提供了宝贵的一手资料。 • 历史数据库可方便地下载为一个可读文件 客户价值便于查找故障原因和事故预防

  19. 高可靠性－先进的电池管理系统 • 根据美国的大型数据中心的统计资料: 在UPS系统的故障中,70％故障原因是电池系统故障 UPS电池管理系统包括： • 均浮充自动转换 • 温度补偿 • 放电中止电压自动调节 • 电池自诊断和自检 • 电池容量预测 • 放电时间预估 • 低电压预报警 全方位智能化电池管理，提高电池使用寿命50% 客户价值延长电池工作寿命，保护客户投资。

  20. 主功率模块间共用电池，支持电池并联 电池节数低，电池工作范围宽，目前支持4种电池配置：支持30,32,36,40节电池4种配置方式。电池范围为: 360-480V 电池配置灵活

  21. 高可靠性－超大液晶操控界面 • 良好的人机界面易于设备的日常管理和维护 操作方便 一目了然 客户价值界面操作简单、便利，避免误操作

  22. 高可靠性－更小的MTTR • 所有的组件都可以在前面拆卸，无需在后面或侧面保留维修空间. • 整流、逆变、自动旁路风扇等功能模块故障时，仅需2~5min 即可快速撤除更换或撤除故障部分。 客户价值维护时间缩短，更高的系统可用性。

  23. 高可用性－标准内置UPS并机功能 • 内置分散式直接并联技术 • 分散式直接并联（最大4台），无需配置主从机，系统稳定可靠 • 降低并机系统的投资成本 • 可直接并联无需调测，减少现场调试的工程量和时间 客户价值扩容方便，可靠性高，维护便捷。

  24. 高可用性－内置LBS负载母线同步跟踪功能 • 内置双总线同步控制（LBS）功能 • 任意一路UPS及配送电系统可在负载连续供电的情况下维修 • 实现双总线供电系统同步输出最简单、经济的办法 • 最佳的冗余配置，两系统完全独立 • 可与非艾默生UPS相互跟踪 仅需一根LBS控制电缆，即可实现维持两套UPS系统输出的同步 ，系统达到99.99999％可用度 客户价值双母线系统的投资成本与并机系统 相当，系统可用性大幅提升

  25. 先进的网络管理功能 • 先进的网络管理功能易于实现远方的监控和管理 • UPS能够： • 提供各种通信接口（SNMP、232，485，干接点，告警输出继电器等） • 电源能量不足时自动保存计算机数据、退出操作系统 • 支持HTTP/SNMP/TFPT/ MODBUS/协议，适应各种软件操作平台，可进行Internet远程管理、远程在线升级 • 实时监控全部电气参数、历史事件、操作记录容量超过4万条 客户价值便于以各种方式接入监控系统

  26. 主 要 内 容 • NXr UPS 系列产品 • NXr UPS 系统原理 • NXr UPS 产品规格 • NXr UPS 显示面板 • NXr UPS 操作使用

  27. 工作原理 • 电气框图及功能 • NXR UPS电气原理 • 整流基本原理 • 逆变基本原理

  28. 功率模块 旁路模块 接线和空开

  29. 工作原理 –电气框图 Internal monitor Display screen User interface Interface board Bypass DSP Bypass input Bypass EMI filter Output Mains input EMI filter inverter Rectifier Control power supply Battery Charger DSP controller

  30. 电气结构分布

  31. 电气结构分布

  32. 正常模式 电池模式 Bypass Bypass ~ - Mains output ~ - - ~ Mains output - ~ - - - - 工作原理- 工作状态（一）

  33. 旁路模式 Bypass Bypass ~ - Mains output - ~ ~ - Mains output - ~ - - - - 工作原理- 工作状态（二） • 维修模式

  34. 主 要 内 容 • NXr UPS 系列产品 • NXr UPS 系统原理 • NXr UPS 产品规格 • NXr UPS 显示面板 • NXr UPS 操作使用

  35. 技术规格和数据表 • 输入特性 • 输出特性 • 旁路特性 • 电池特性 • 机械特性 • 环境特性 • 系统特性

  36. 技术规格 – 输入特性（一）

  37. 输入PF 技术规格- 输入特性（二）

  38. 技术规格- 输出特性

  39. 技术规格- 旁路特性

  40. 技术规格- 电池和直流母线

  41. 技术规格- 机械特性

  42. 技术规格- 环境

  43. 技术规格- 系统特性

  44. 主 要 内 容 • NXr UPS 系列产品 • NXr UPS 系统原理 • NXr UPS 产品规格 • NXr UPS 显示面板 • NXr UPS 操作使用

  45. 通讯显示界面 • 人机界面 • LCD 面板 • LED指示灯 • 键盘板 • 应用软件 (选件) • 告警板 (选件) • 通讯接口 • RS 232 & 485 • 智能插槽（SNMP卡等） • 干接点

  46. LCD面板

  47. 按键说明 F1～F5键的意义： 在主显示屏任何菜单下，按F1键即可返回“交流输出”菜单，同 时按下F3键和F4键即可进行功率模块选择。

  48. 屏幕窗口

  49. 模块界面 同时按下F3键和F4键即可进入下图所示显示屏，进行功率模块选择。

  50. 详细菜单描述
