Cap 6 reactia negativa

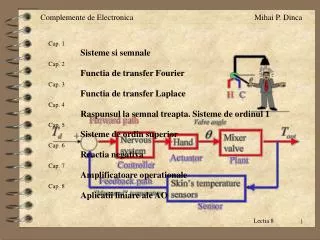

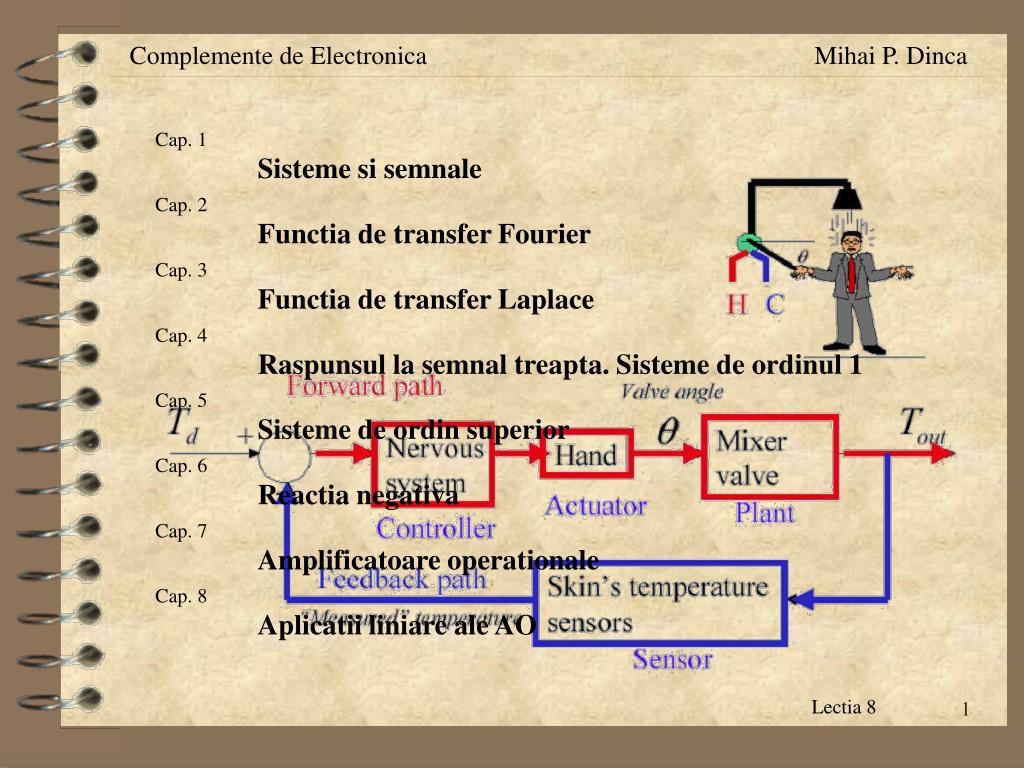

Cap. 1

Sisteme si semnale

Cap. 2

Functia de transfer Fourier

Cap. 3

Functia de transfer Laplace

Cap. 4

Raspunsul la semnal treapta. Sisteme de ordinul 1

Cap. 5

Sisteme de ordin superior

Cap. 7

Amplificatoare operationale

Cap. 8

Aplicatii liniare ale AO

Cap. 6

Reactia negativa


Cap 6 reactia negativa

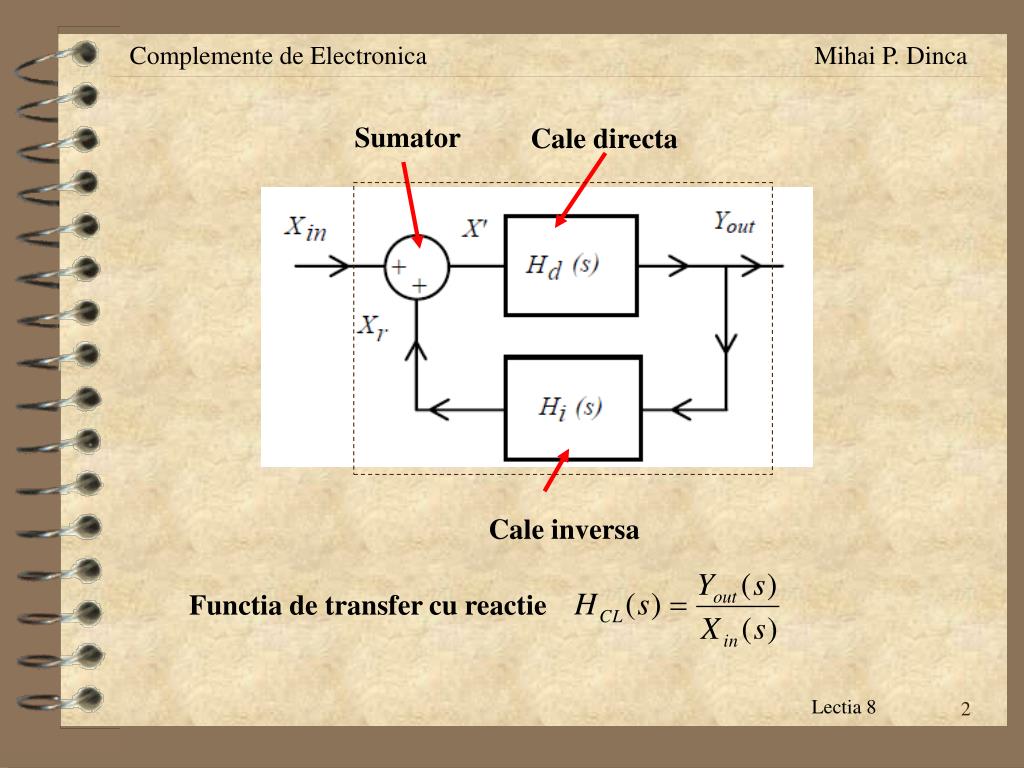

Sumator

Cale directa

Cale inversa

Functia de transfer cu reactie


Cap 6 reactia negativa

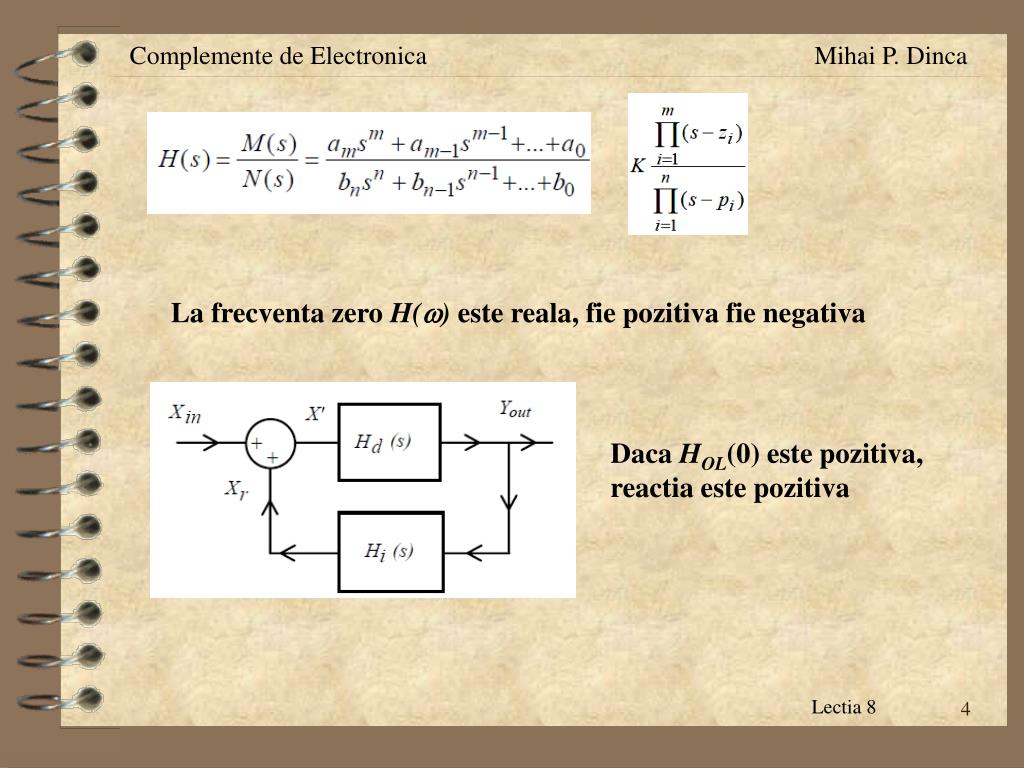

La frecventa zero H(w) este reala, fie pozitiva fie negativa

Daca HOL(0) este pozitiva, reactia este pozitiva


Cap 6 reactia negativa

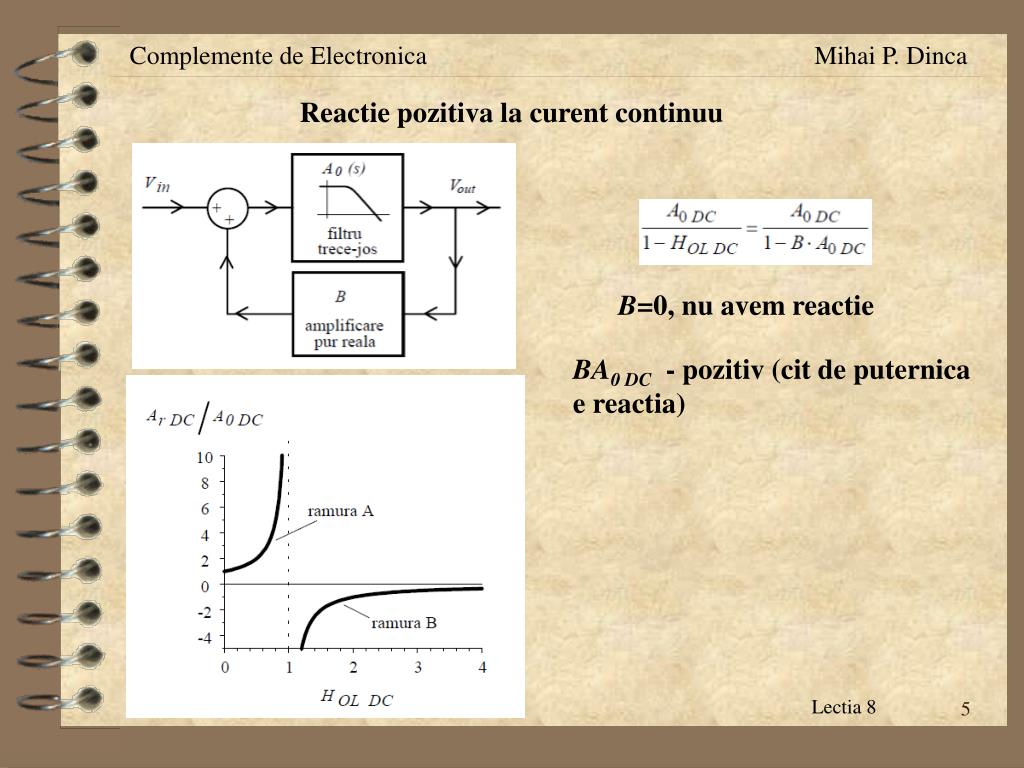

Reactie pozitiva la curent continuu

B=0, nu avem reactie

BA0 DC - pozitiv (cit de puternica e reactia)


Cap 6 reactia negativa

Are semnificatie amplificarea ? (este sistemul stabil ?)

Functii de transfer Laplace


Cap 6 reactia negativa

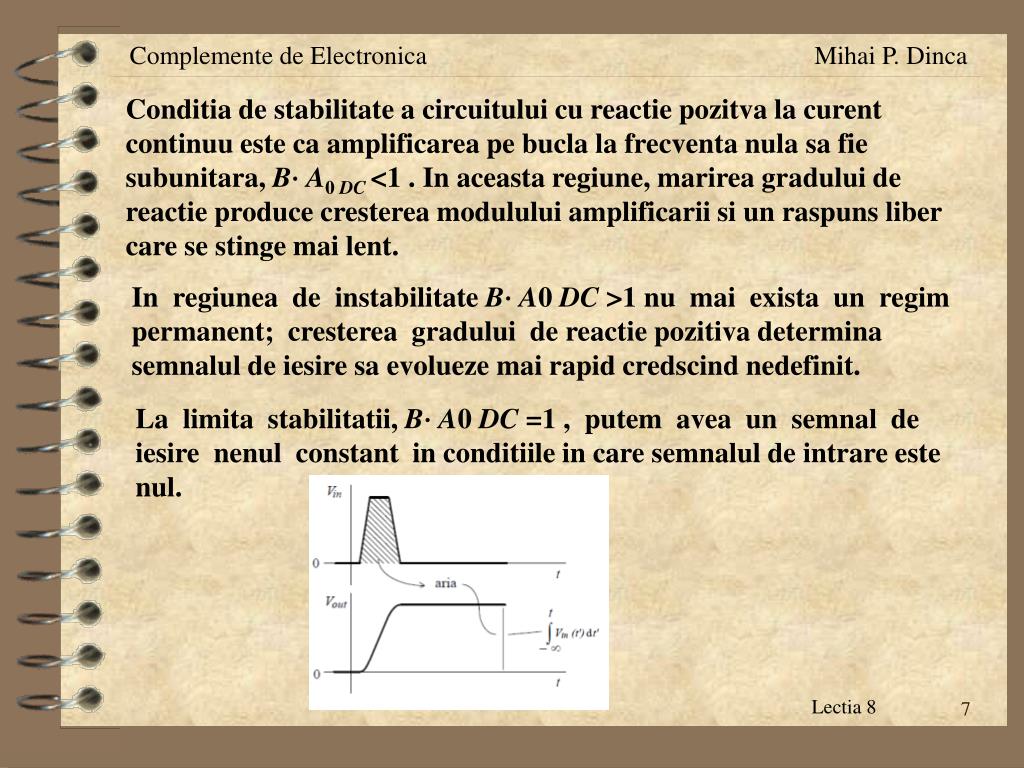

Conditia de stabilitate a circuitului cu reactie pozitva la curent continuu este ca amplificarea pe bucla la frecventa nula sa fie subunitara, B⋅ A0 DC <1 . In aceasta regiune, marirea gradului de reactie produce cresterea modulului amplificarii si un raspuns liber care se stinge mai lent.

In regiunea de instabilitate B⋅ A0 DC >1 nu mai exista un regim permanent; cresterea gradului de reactie pozitiva determina semnalul de iesire sa evolueze mai rapid credscind nedefinit.

La limita stabilitatii, B⋅ A0 DC =1 , putem avea un semnal de iesire nenul constant in conditiile in care semnalul de intrare este nul.


Cap 6 reactia negativa

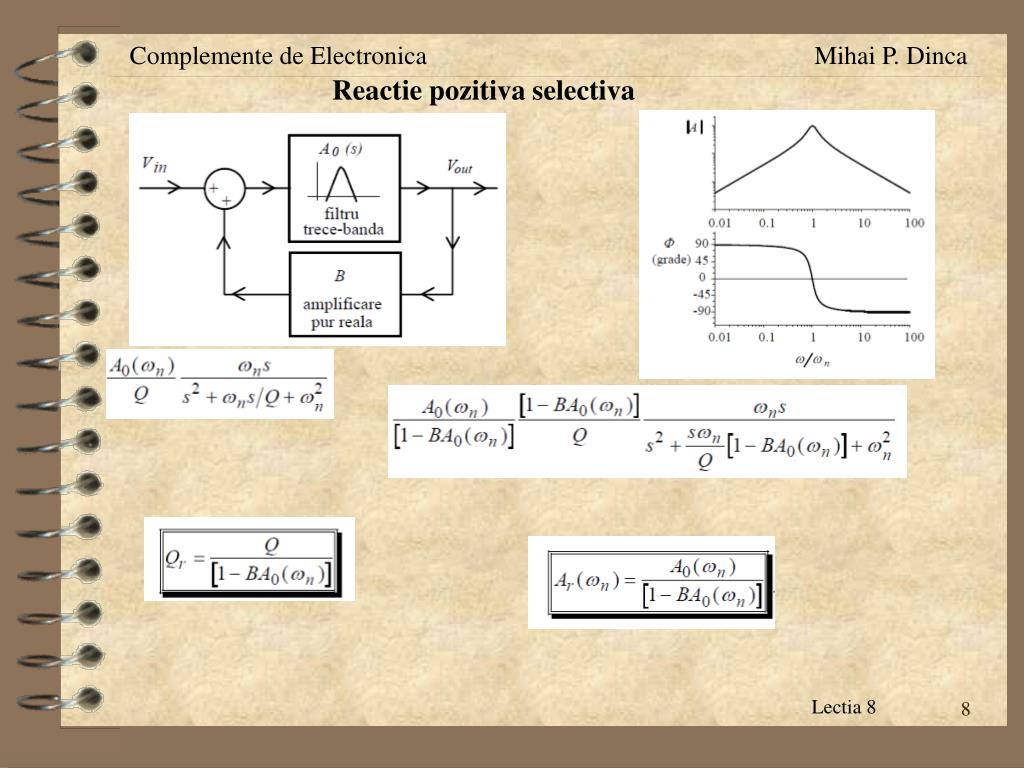

Reactie pozitiva selectiva


Cap 6 reactia negativa

Reactia negativa

Exemplu

BA0 DC - negativ

Mai general, functia de transfer a buclei – de tip trece jos

Feedback control - sisteme de control automat


Cap 6 reactia negativa

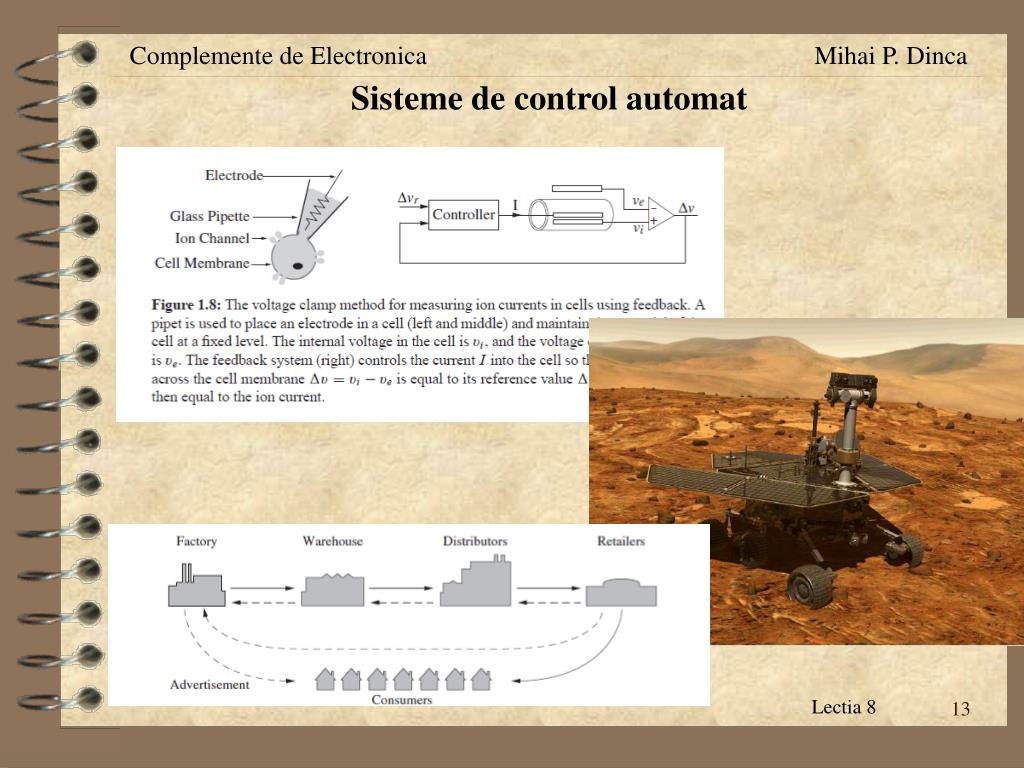

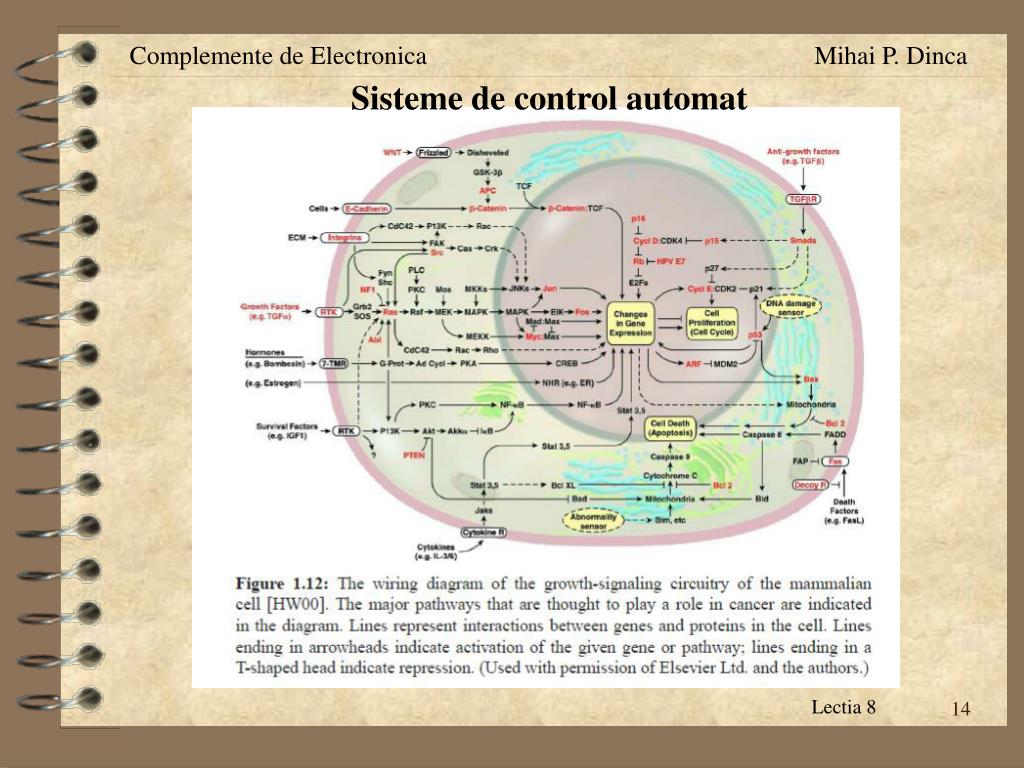

Sisteme de control automat

Regulator centrifugal -Watt

Ceas cu apa (antichitatea greaca)

Drebbel, termostat pentru furnale


Cap 6 reactia negativa

Sisteme de control automat


Cap 6 reactia negativa

Sisteme de control automat


Cap 6 reactia negativa

Sisteme de control automat


Cap 6 reactia negativa

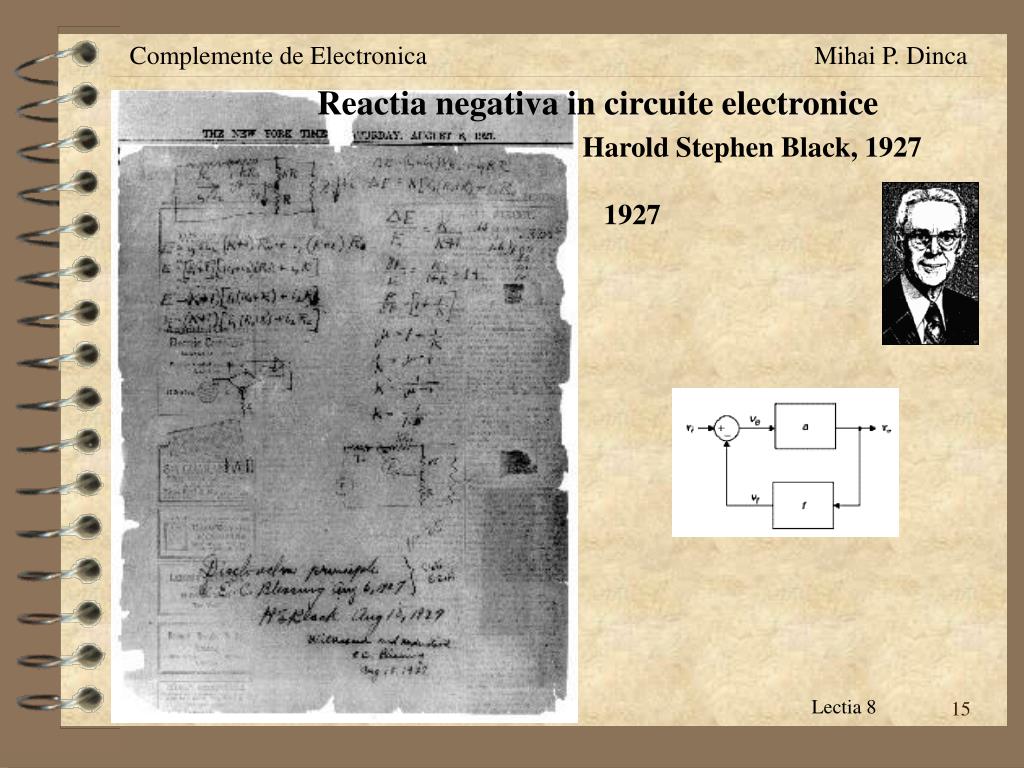

Reactia negativa in circuite electronice

Harold Stephen Black, 1927

1927


Cap 6 reactia negativa

Efectul unei perturbatii externe


Cap 6 reactia negativa

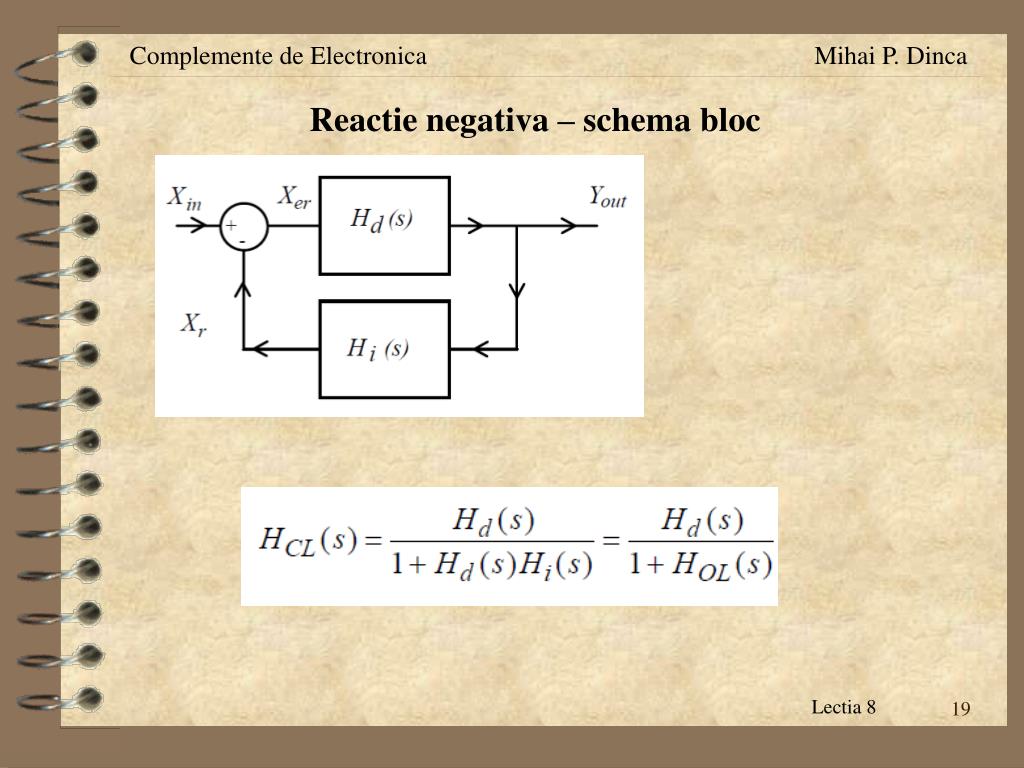

Reactie negativa – schema bloc


Cap 6 reactia negativa

Reducerea neliniaritatii statice


Cap 6 reactia negativa

Pentru amplificare pe buclă suficient de mare, performanţele sistemului cu reacţie sînt controlate practic numai de blocul de reacţie


Cap 6 reactia negativa

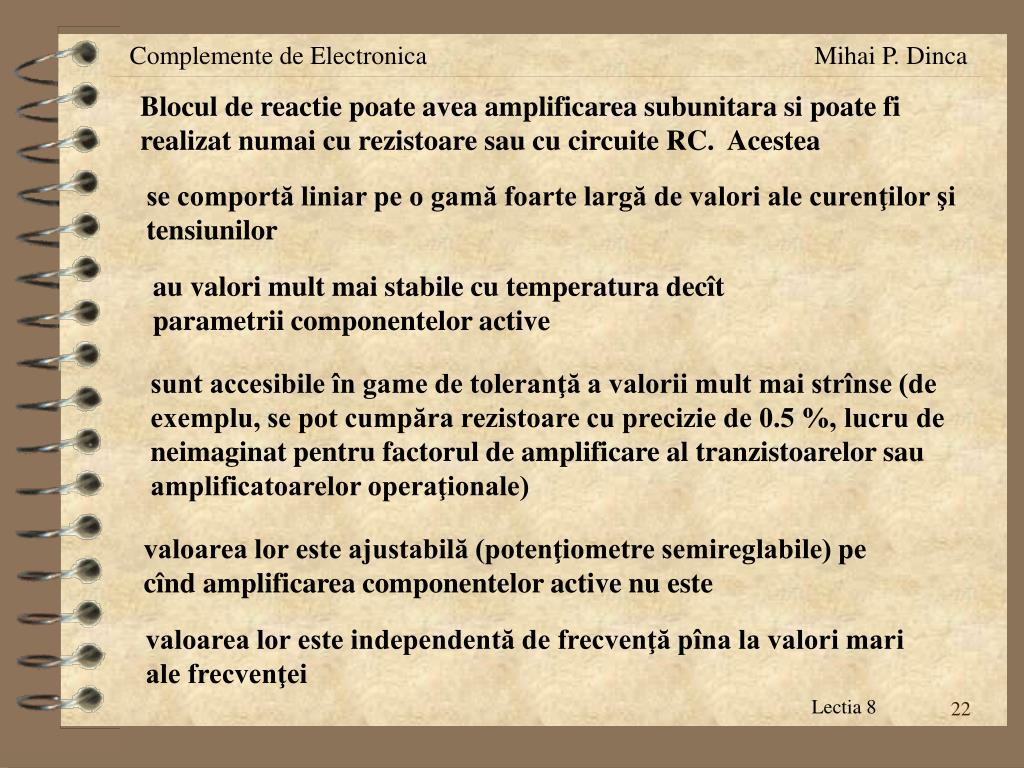

Blocul de reactie poate avea amplificarea subunitara si poate fi realizat numai cu rezistoare sau cu circuite RC. Acestea

se comportă liniar pe o gamă foarte largă de valori ale curenţilor şi tensiunilor

au valori mult mai stabile cu temperatura decît parametrii componentelor active

sunt accesibile în game de toleranţă a valorii mult mai strînse (de exemplu, se pot cumpăra rezistoare cu precizie de 0.5 %, lucru de neimaginat pentru factorul de amplificare al tranzistoarelor sau amplificatoarelor operaţionale)

valoarea lor este ajustabilă (potenţiometre semireglabile) pe cînd amplificarea componentelor active nu este

valoarea lor este independentă de frecvenţă pîna la valori mari ale frecvenţei


Cap 6 reactia negativa

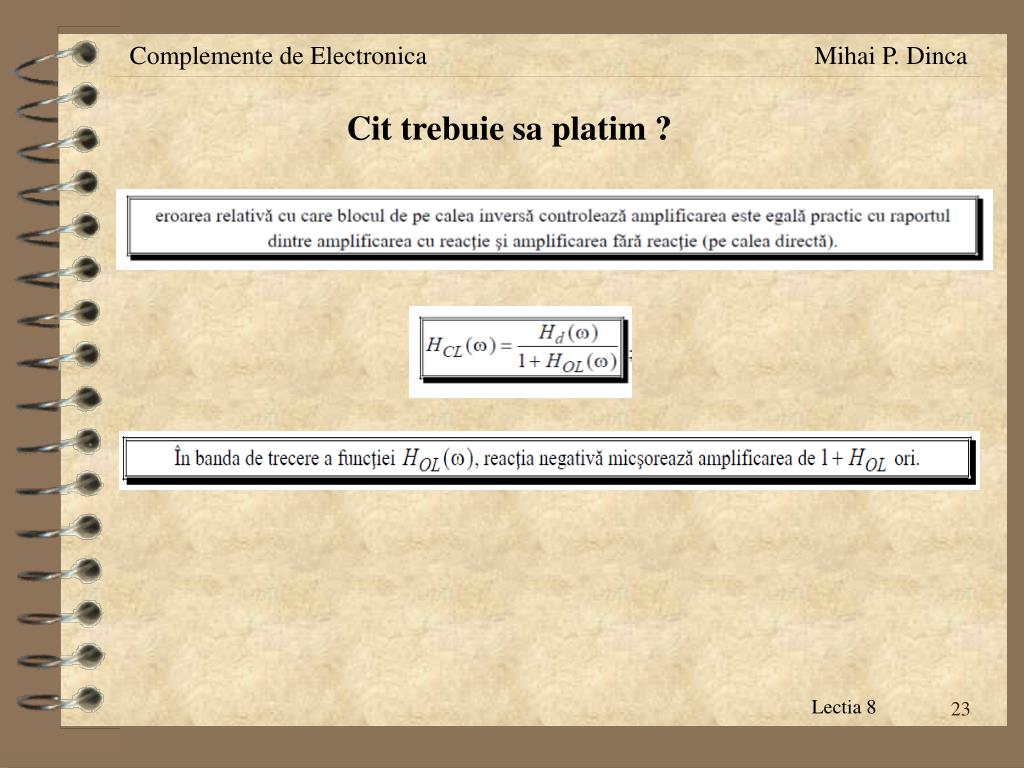

Cit trebuie sa platim ?
