Presentation Transcript


1 2 1 1

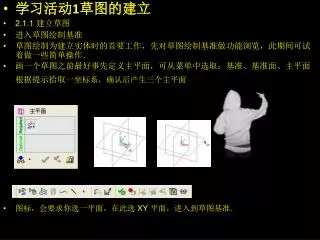

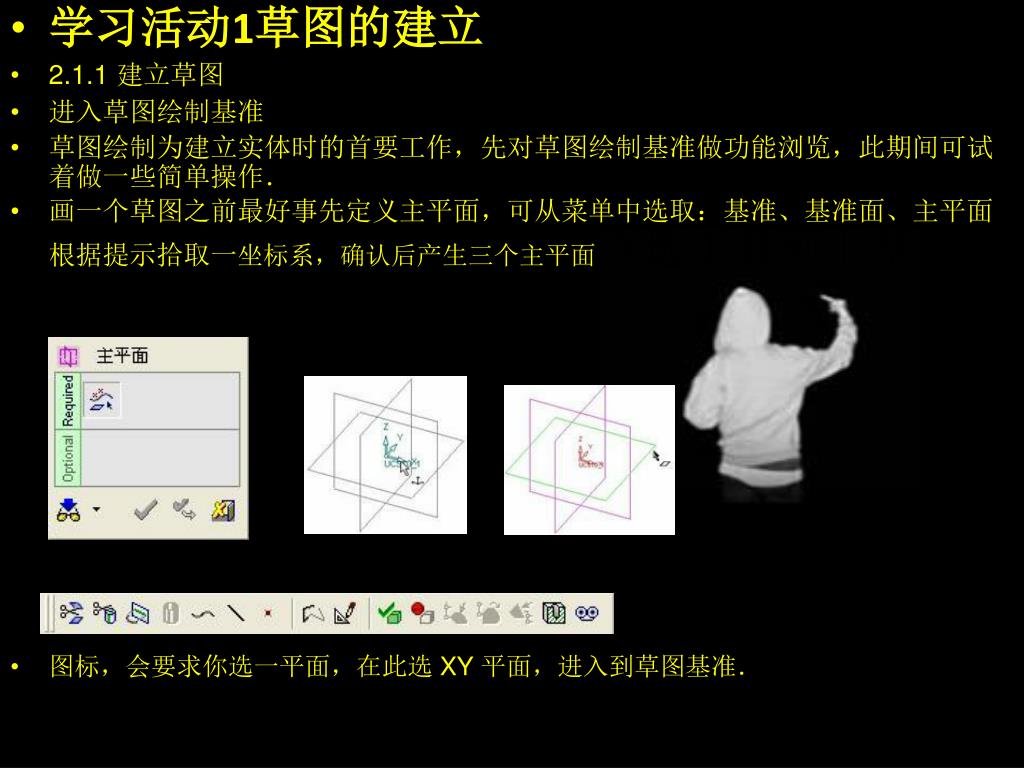

  • 学习活动1草图的建立

  • 2.1.1 建立草图

  • 进入草图绘制基准

  • 草图绘制为建立实体时的首要工作,先对草图绘制基准做功能浏览,此期间可试着做一些简单操作.

  • 画一个草图之前最好事先定义主平面,可从菜单中选取:基准、基准面、主平面根据提示拾取一坐标系,确认后产生三个主平面点选工具列上草图

  • 图标,会要求你选一平面,在此选 XY 平面,进入到草图基准.


1 2 1 1

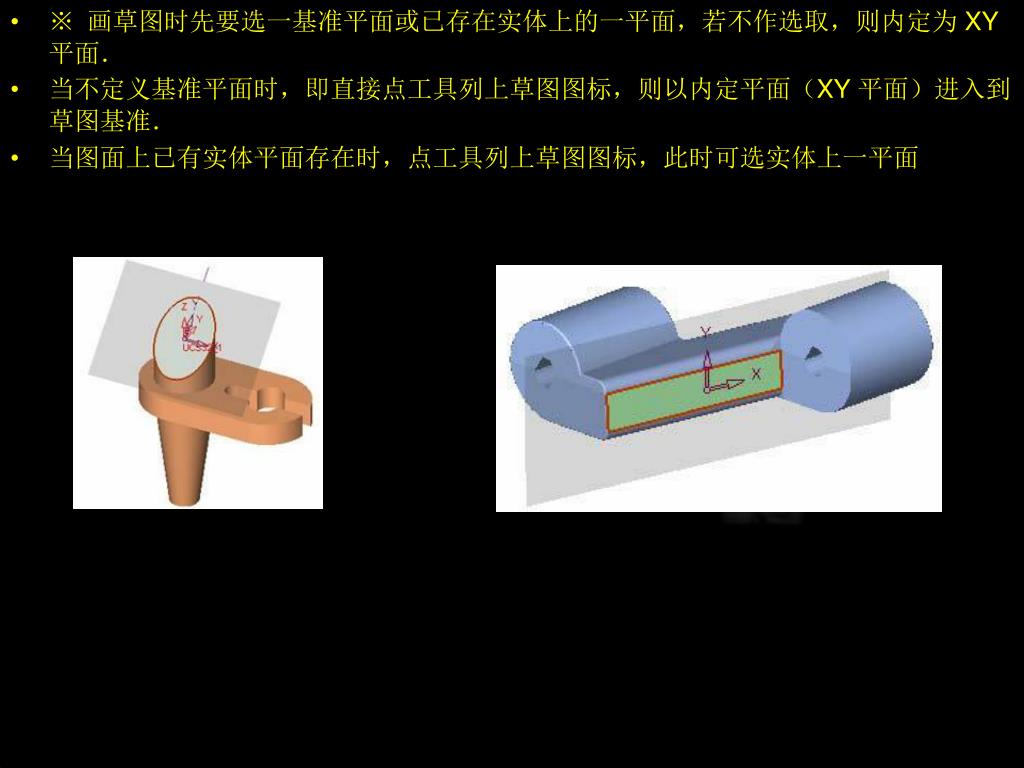

  • ※ 画草图时先要选一基准平面或已存在实体上的一平面,若不作选取,则内定为 XY 平面.

  • 当不定义基准平面时,即直接点工具列上草图图标,则以内定平面(XY 平面)进入到草图基准.

  • 当图面上已有实体平面存在时,点工具列上草图图标,此时可选实体上一平面


1 2 1 1

  • 2.1.2 工 具列

  • 草图工具列解释

  • 打*为不常用之指令


1 2 1 1

  • 2.1.3 几 何约束

  • 几何约束

  • 刚进入草图会内定选取直线工具,光标移到坐标原点处,会出现一高亮点,表示点被约束在坐标原点.画水平与垂直线,只要大致保持水平、垂直即可,因为有红色的约束线约束其几何形状和位置

  • 画草图时还可自动抓取端点、线上点、交点等,可通草图约束过滤器来设置.


1 2 1 1

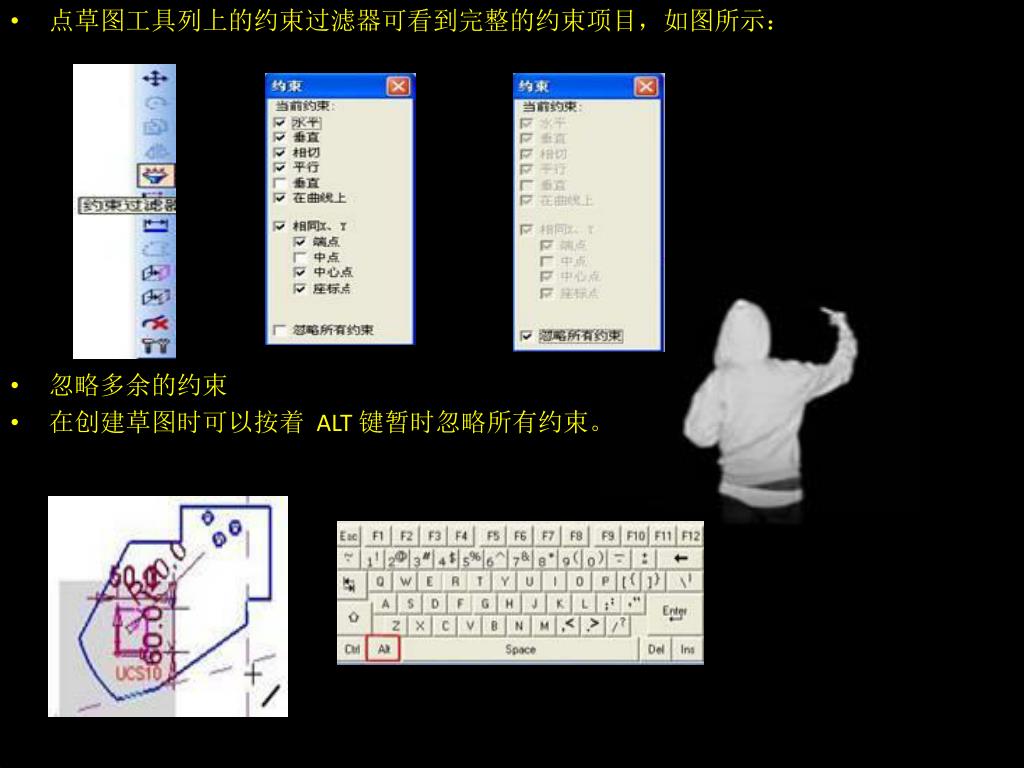

  • 点草图工具列上的约束过滤器可看到完整的约束项目,如图所示:

  • 忽略多余的约束

  • 在创建草图时可以按着 ALT 键暂时忽略所有约束。


1 2 1 1

  • 注: 当使用 Alt 键时,端点的捕捉仍然会现实。

  • 解除草图约束

  • 按着 ALT 键同时选择并拖曳一个图素可以解除它的约束。


1 2 1 1

  • 不用定义对称线的长度,就可以完全定义草图。

  • 一个新的对称约束符号

  • 使用户很容易删除一个物体的对称约束


1 2 1 1

  • 对称线的显示

  • 对称线的显示改变了,由构造线改为中心对称线。

  • 2.1.4 增 加约束

  • 增加约束:对已画的图可增加约束,点草图工具列上的图标找开此窗口

  • 其操作方法为先选图素,再点增加约束,可用的约束会突出显示


1 2 1 1

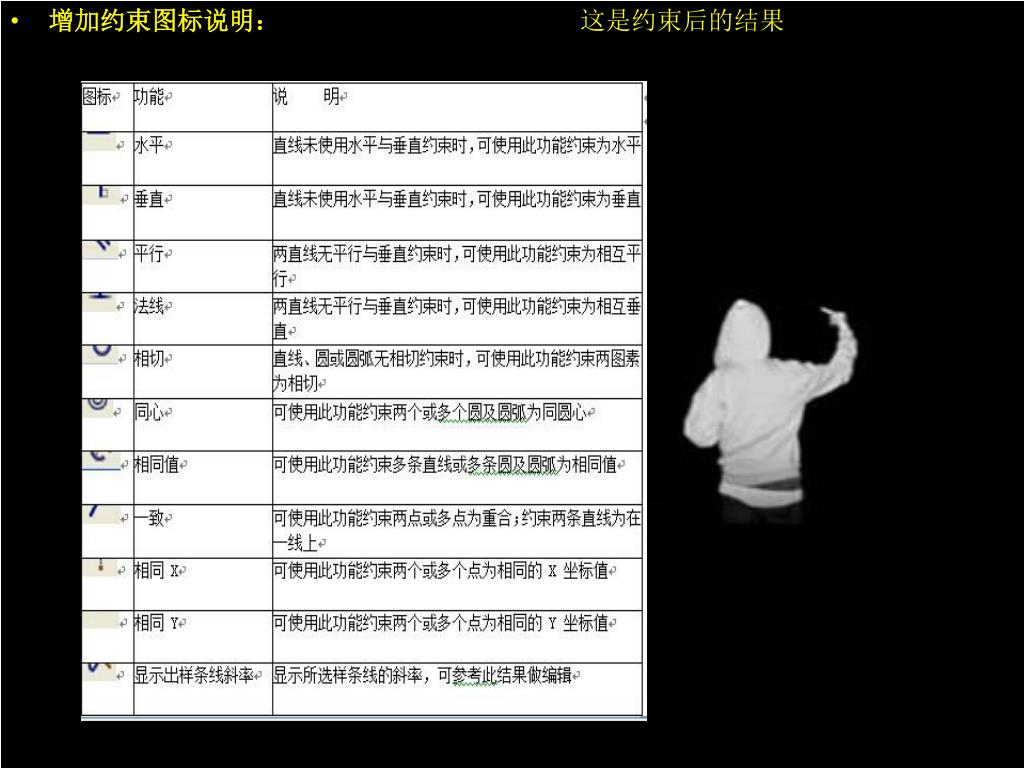

  • 增加约束图标说明: 这是约束后的结果


1 2 1 1

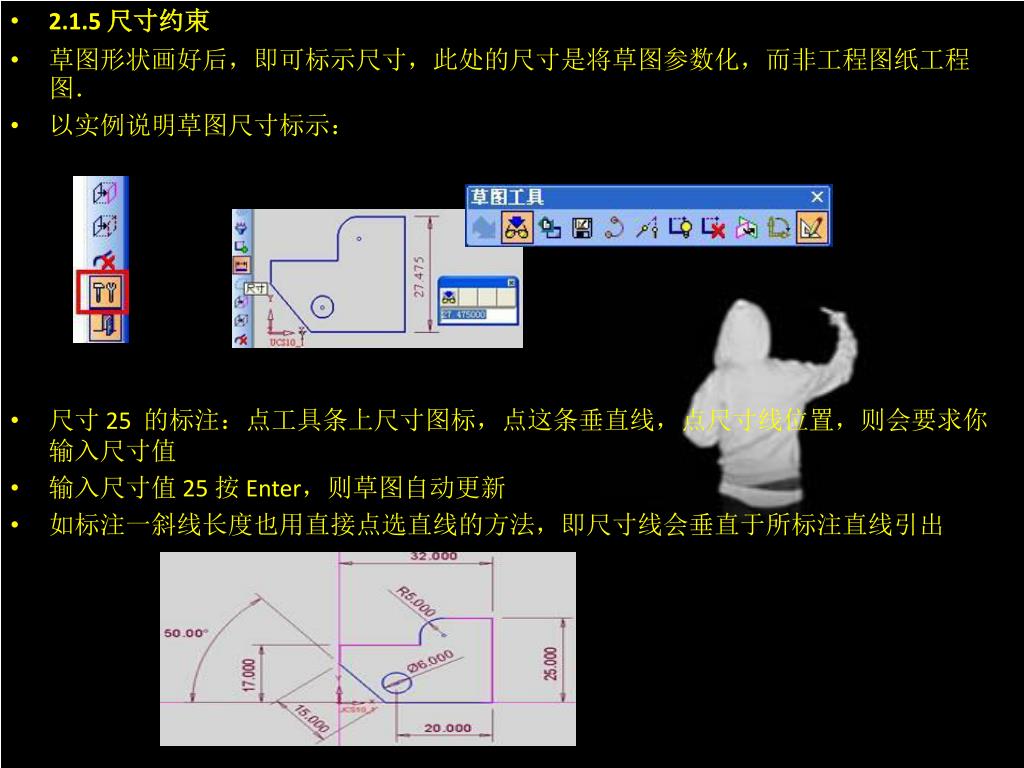

  • 2.1.5 尺寸约束

  • 草图形状画好后,即可标示尺寸,此处的尺寸是将草图参数化,而非工程图纸工程图.

  • 以实例说明草图尺寸标示:

  • 尺寸 25 的标注:点工具条上尺寸图标,点这条垂直线,点尺寸线位置,则会要求你输入尺寸值

  • 输入尺寸值 25 按 Enter,则草图自动更新

  • 如标注一斜线长度也用直接点选直线的方法,即尺寸线会垂直于所标注直线引出


1 2 1 1

  • 尺寸 20 为点圆心点(注意选点时要自动约束),点垂直线,再点尺寸线位置并输入数值确认

  • 圆的标注为点这个圆,再点尺寸线位置,输入数值确认

  • R 角的标注为点此圆,再点尺寸线位置,输入数值确认

  • 角度标注为点此角的两夹角线,再点尺寸线位置

  • 示例图中为点左侧靠近斜线位置,如点的位置不同,则会根据所点位置虚拟延伸夹角线来标注

  • 角度值拖曳尺寸线时不影响尺寸的大小,只影响它的位置。

  • 2.1.6 草 图绘制工具

  • 草图绘制工具:点草图工具条的草图工具图标,可打开此窗口

  • 下面分别对图标作说明:


1 2 1 1

  • 学习活动2 草图的绘制练习

  • 2.2.1 草图绘制练习


1 2 1 1

  • 2.2.2 草 图绘制练习


1 2 1 1

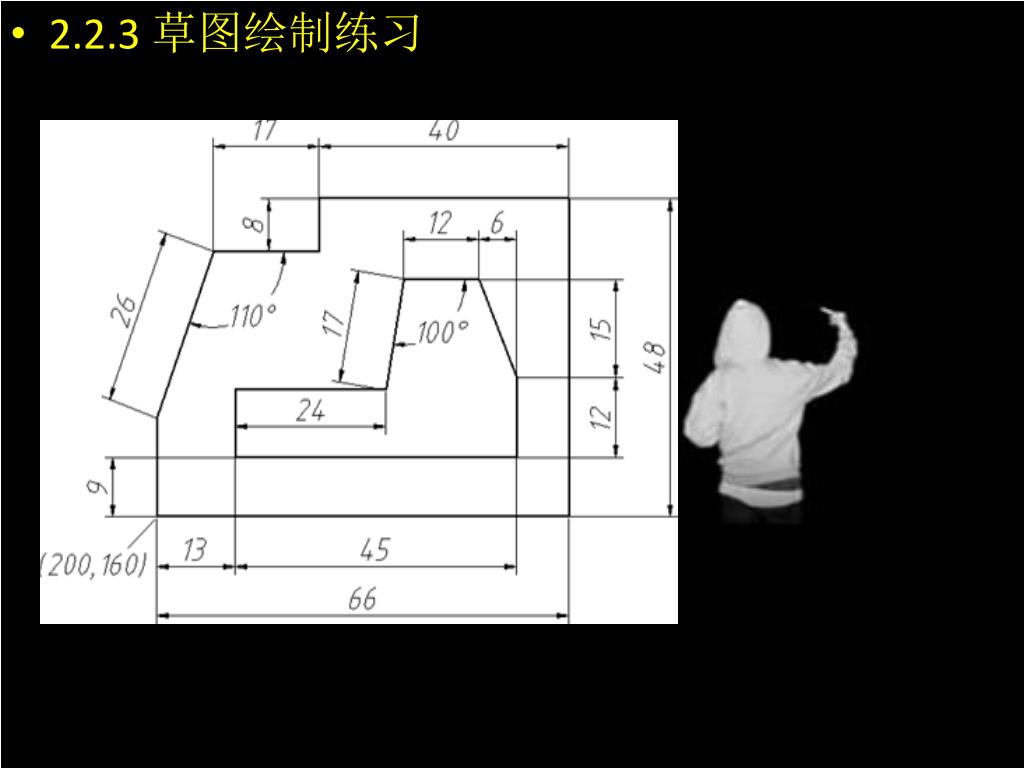

  • 2.2.3 草图绘制练习


1 2 1 1

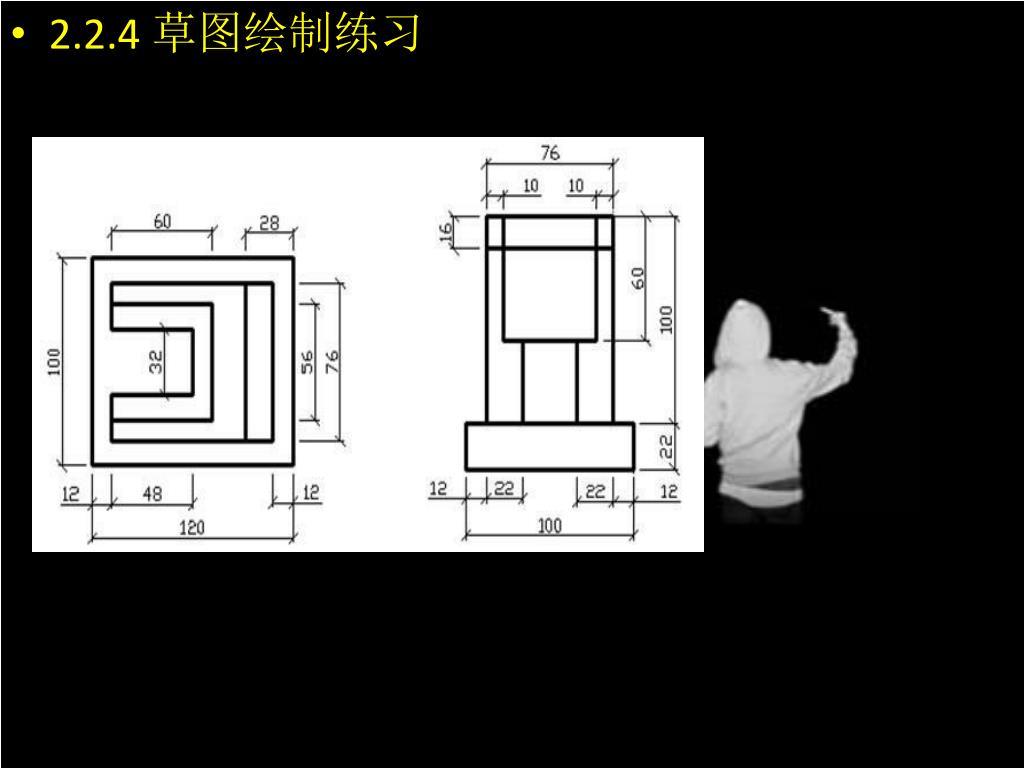

  • 2.2.4 草图绘制练习


1 2 1 1

  • 2.2.5 草 图绘制练习


1 2 1 1

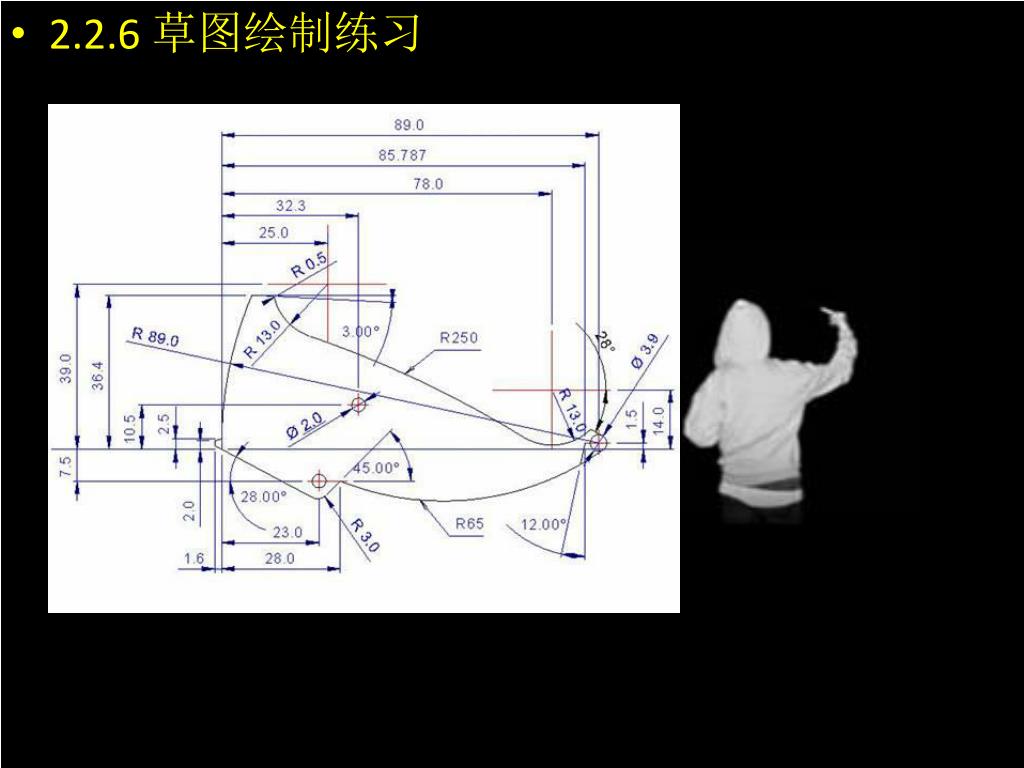

  • 2.2.6 草图绘制练习


1 2 1 1

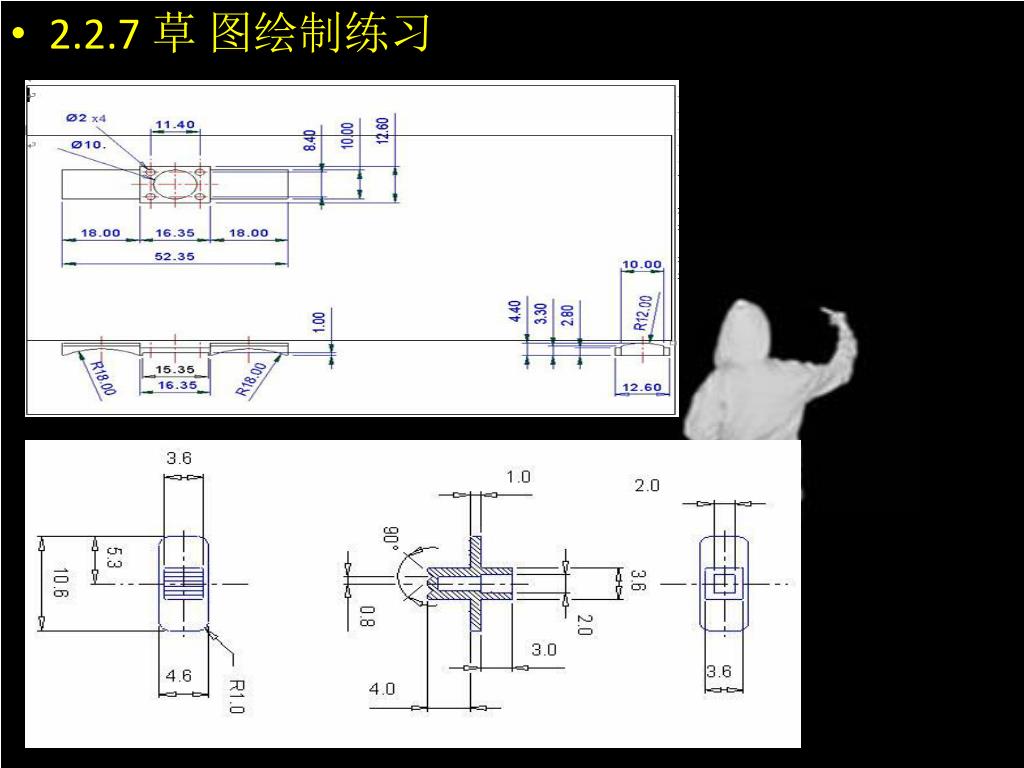

  • 2.2.7 草 图绘制练习


1 2 1 1

  • 2.2.8 草图绘制练习
