  1. PNEUMATIKA

  2. Pneumatika aire konprimatua, lan moduan erabiltzen duen teknologia da.

  3. Abantailak • Indar mediana. • Abiadura handiko eragiketak. • Kostu gutxiago hidraulika edo elektrizitatearekin konparatuz.

  4. Desabantailak • Soinu maila altua. • Indar handiak ezin dira erabili. • Aire konprimitua erabiltzeak,ondo egiten ez bada arrisku handiak ekar ditzaioke gizakiari. • Kostu handia aire konprimituaren produkzioan.

  5. Zilindroak Zilindroek aire konprimatuaren energia aprobetxatuz, zurtoina atera edo sartzeko ahalmena dute. (Efektu bakuneko zilindroa) (Efektu bikoitzeko zilindroa)

  6. ZilindroMotak • Efektu bakunekoak. Malguki bat dute, beraz, aire alde batetik sartzen denean zurtoina ateratzen da gero malgukiaren bidez sartzen da. • Efektu bikoitzekoak. Airearen bidez sartzen da eta kanporatzen da zurtoina. Zilindro hauek gehiago erabiltzen dira, itzultzea ez dago elementu mekaniko baten menpe.

  7. Balbulak 3/2 balbula Zer dira? Aire konprimatua igarotzen den elementuak dira. • Banatzaileak,Hautatzaileak edo Aldiberekotasunak: • Balbula normalak dira non airea pasatzen den pausagunean irekita badago. • 2.Balbua EDO dira,hau da, sarrera bat aukeratu behar da airea sartzeko eta aire konprimitua irteeratik irtetzeko. • 3.Balbua ETA dria, hau da, bi sarreratik aire konprimitua sartzen da aldi berean eta irteeratik airea ateratzen da. 5/2 balbula 2/2 balbula

  8. Balbulamotak • BalbulaEDO • BalbulaETA • Emariaerregulatzekobalbula (binorazkoedonorazko batean) • Presioaerregulatzekobalbula • Iheslasterrekobalbula • Itzuleraurkakobalbula

  9. EDO Balbulak. Balbula hauetan airea sarrera batetik bakarrik sartzen da.bietatik satuz gero barruan dagoen bolatxoa erdian geldituko da eta ez da airea pasako.

  10. ETA Balbulak. Balbula hauetan airea bi sarreretatik sartu behar da airea ateratzeko. Bietatik ez bada sartzen itxita mantenduko da eta ez da airerik pasako.

  11. EMARIA ERREGULATZEKO BALBULAK. Aire emariakontrolatzekoerabiltzendira. Hauekzurtoina normal edoastiroateratzekoerabiltzen den balbula da. Bi mota daude: • Noranzko batean. Balbulahonetan aire aldebatetik astiropasako da eta bestetik normal. • Bi noranzkoan. Balbulahauetan airea astiropasako da bi Aldeeetatik.

  12. Presioaerregulatzekobalbula. Balbula hauen zeregina da, zurtoinak egindako indarra erregulatzeko modu bat da non presio konstantea edukitzea eta enboloa. Hau presioa gehiegizkoa denean kanporatzen da .

  13. IHES LASTERREKO BALBULA. Aire konprimitua batzuetan komeni da atmosferara joatea eta horretarako balbula mota hauek erabiltzen dira.

  14. Itzuleraurkakobalbula Aireari noranzko jakin batean zirkulatzen uzten diote eta aurkako zirkulazioa galarazi.

  15. Detektoreak. Seinale bat hartuz edo detektatzeaz eta ekipo pneumatikoari transmititzeaz arduratzen diren gailuak dira.

  16. Detektoremotak • Objetuak detektatzen dituztenei posizio kaptadoreak dira eta bi mota daude: -Kontaktu bidez funtzionatzen dutenak, mikrobalbula pneumatikoa -Hurbiltasun bidez funtzionatzen dutenean, hurbiltasun detektorea. • Magnitude fisikoen aldaketa detektatzen dutenak presioa izan ohi da industria aplikazioetan gehien erabilzen dena.

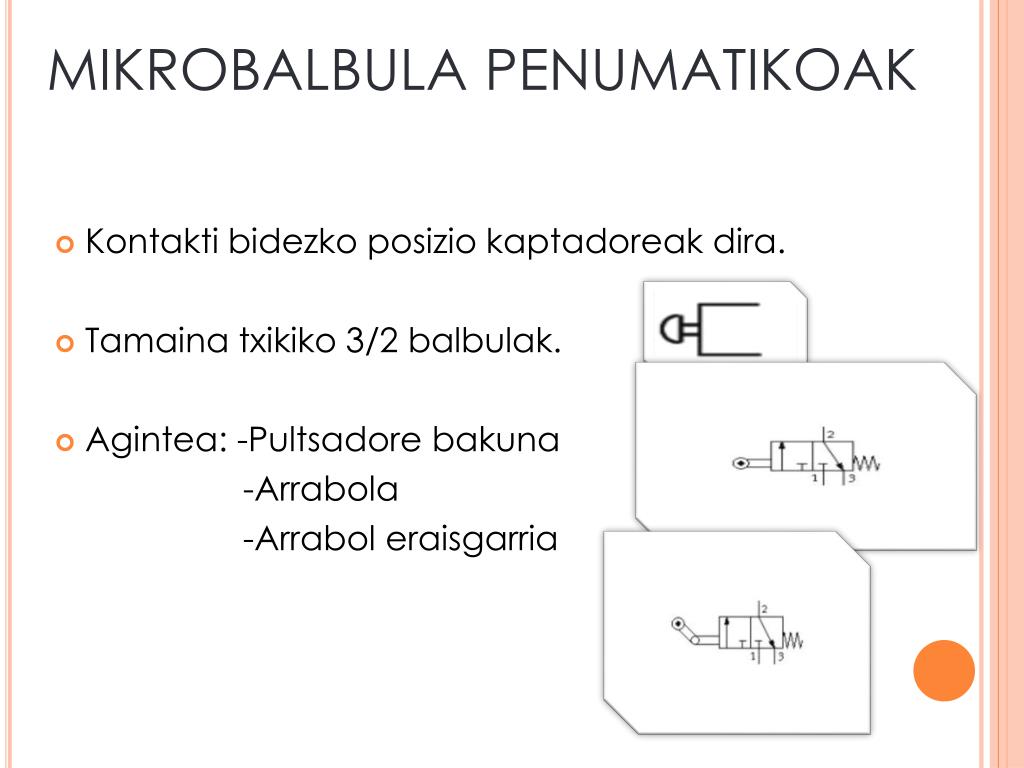

  17. MIKROBALBULA PENUMATIKOAK • Kontakti bidezko posizio kaptadoreak dira. • Tamaina txikiko 3/2 balbulak. • Agintea: -Pultsadore bakuna -Arrabola -Arrabol eraisgarria

  18. ZIRKUITU ADIBIDE BAT: Hasieran, aire konpirmitua zilindroaren eskuinetik sartzen da, zurtoina sarturik mantentzen da. M1 eta M2 pultsadoreak batera sakatzean 3/2 balbulak mugitzen dira eta batik bira pasatzen da ire konprimitua. Gero balbula ETAtik pasatzen da, horrn ondroioz aire konprimitua Stik pasatzen da eta balbula EDOra doa. Balbula EDOn barruan dagoen bolatxoa “b” aldera doa eta aire konprimitua Stik ateratzen da bost bi balbula ezkerretik bultzatzeko. 5/2 balbula mugitzen da eta 1tik 2ra zilindrora aire konrimatua ezkerretik sartuko da eta zurtoina atera egingo da. Baina, gero ihes azkarreko balbulatik joan beharrean, ihes azkarretik zuzenean kanporatzen da. M3 pultsadorea sakatzean gauza bera gertatuko da baina bolatxoa “b” aldera joan beharrean “a” alderajoango da. Azkenik, bueltatzeko malgukiaren bidez izango da pultsadoreei sakatzeari uzten badiogu.

  19. AMAIERA Maitane eta Jone
