Presentation Transcript


6610811

实时数据库系统的作用

北京石大赛普科技有限公司


6610811

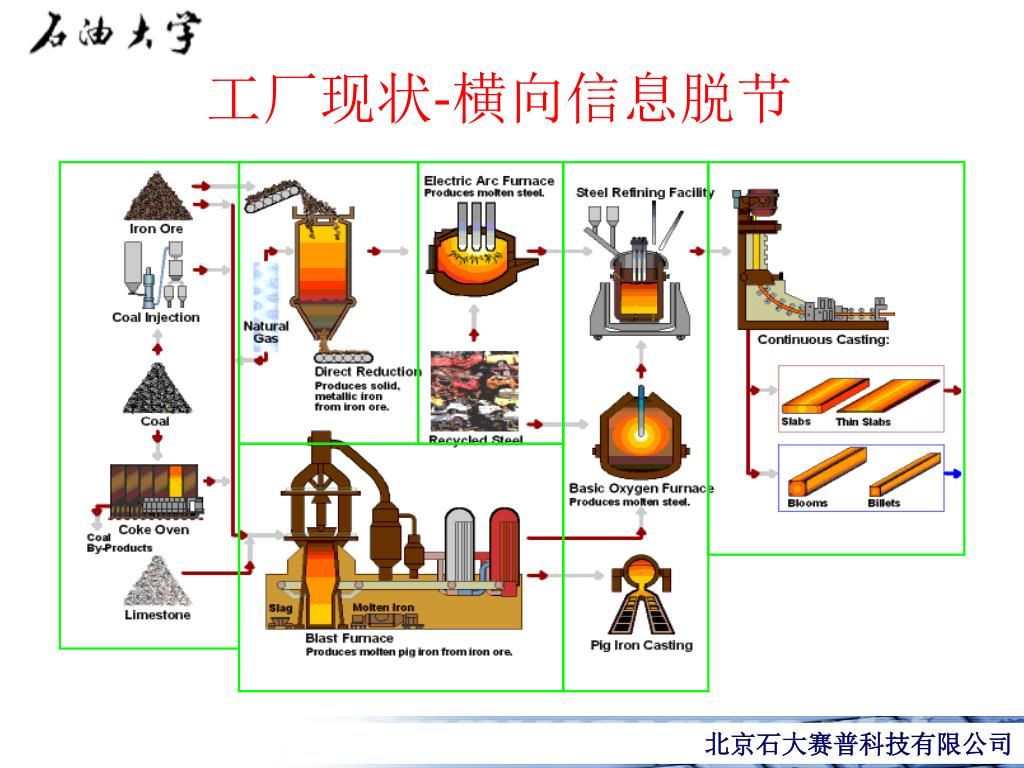

工厂现状-横向信息脱节


6610811

工厂现状-纵向信息脱节

?


6610811

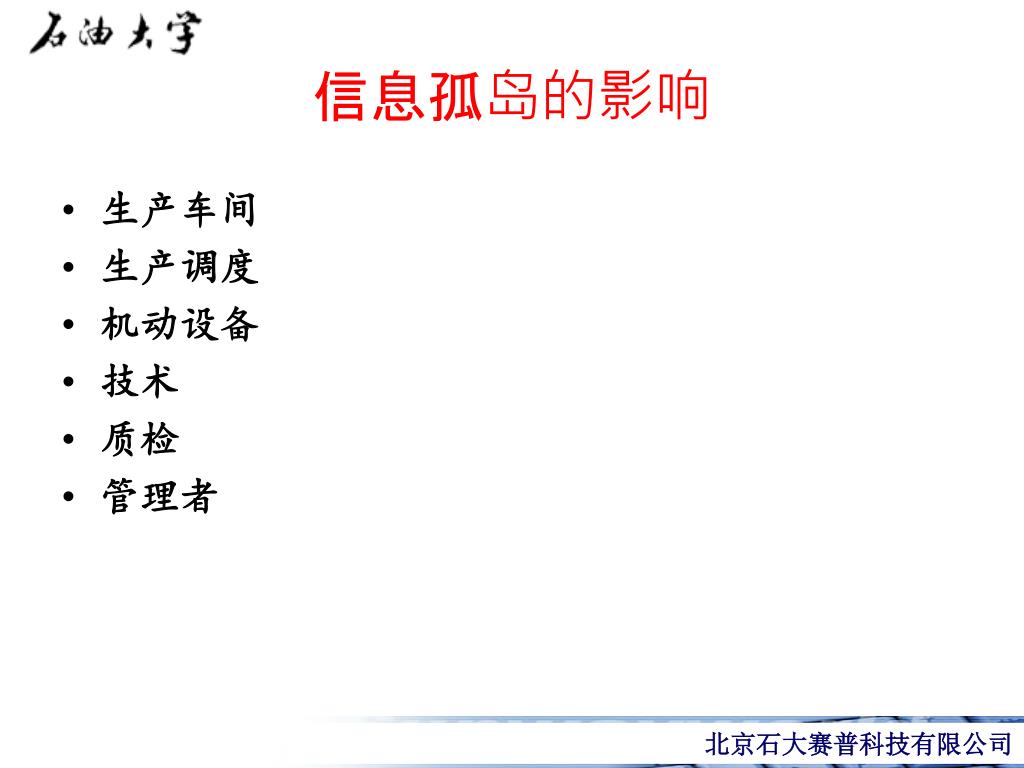

信息孤岛的影响

  • 生产车间

  • 生产调度

  • 机动设备

  • 技术

  • 质检

  • 管理者


6610811

生产车间

  • 操作工只能根据经验调节控制参数,没有更可靠的依据

  • 各种工艺数据靠操作工人工记录

  • 生产报表需要手工记录

  • 车间管理基于人工记录,无法实施及时有效的考核


6610811

生产调度

  • 通过车间电话报数、到车间考察等手段才能了解各装置的生产情况

  • 无法及时了解生产中动态波动和变化

  • 无法得到充分的生产装置历史运行数据

  • 调度报表依靠车间上报数据进行手工记录

  • 生产调度的实时性、准确性的得不到保证


6610811

机动设备

  • 通过到车间调研、设备档案、检修信息了解设备运行

  • 根据经验、规范制定设备检修方案

  • 无法及时了解关键设备运行中动态波动和变化

  • 无法得到充分完整的设备运行的历史运行数据


6610811

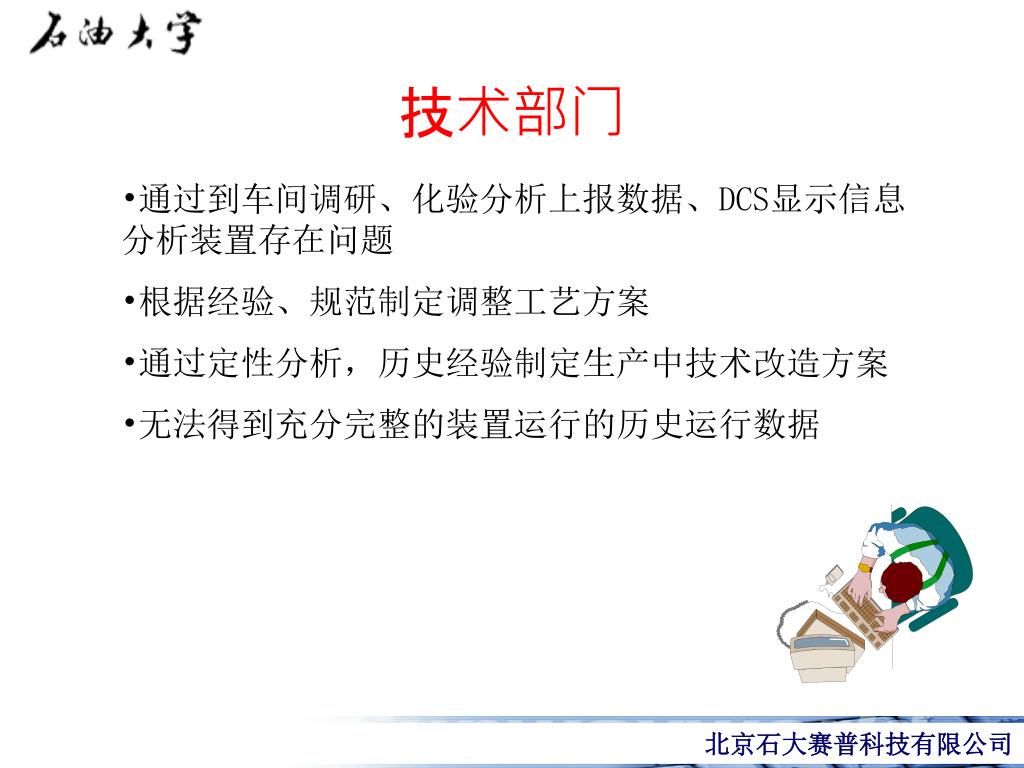

技术部门

  • 通过到车间调研、化验分析上报数据、DCS显示信息分析装置存在问题

  • 根据经验、规范制定调整工艺方案

  • 通过定性分析,历史经验制定生产中技术改造方案

  • 无法得到充分完整的装置运行的历史运行数据


6610811

质检部门

需要了解有关产品质量,不合格和规格发生偏差的信息。

  • 配方变化会影响产品质量吗?

  • 这个部件号的次品率是多少?

  • 温度因素和此类不合格有关系吗?


6610811

管理者

  • 通过到车间调研、汇报、生产调度报表了解生产情况

  • 根据经验、下级汇报了解生产基本情况进行决策

  • 花费大量时间了解及整理所关心生产问题的基础信息

  • 无法得到影响生产关键参数完整历史数据

  • 每天的生产总量是多少?

  • 本月的重大停机事件是什么?

  • 我们会完成生产指标吗?


6610811

解决问题

Surpass


6610811

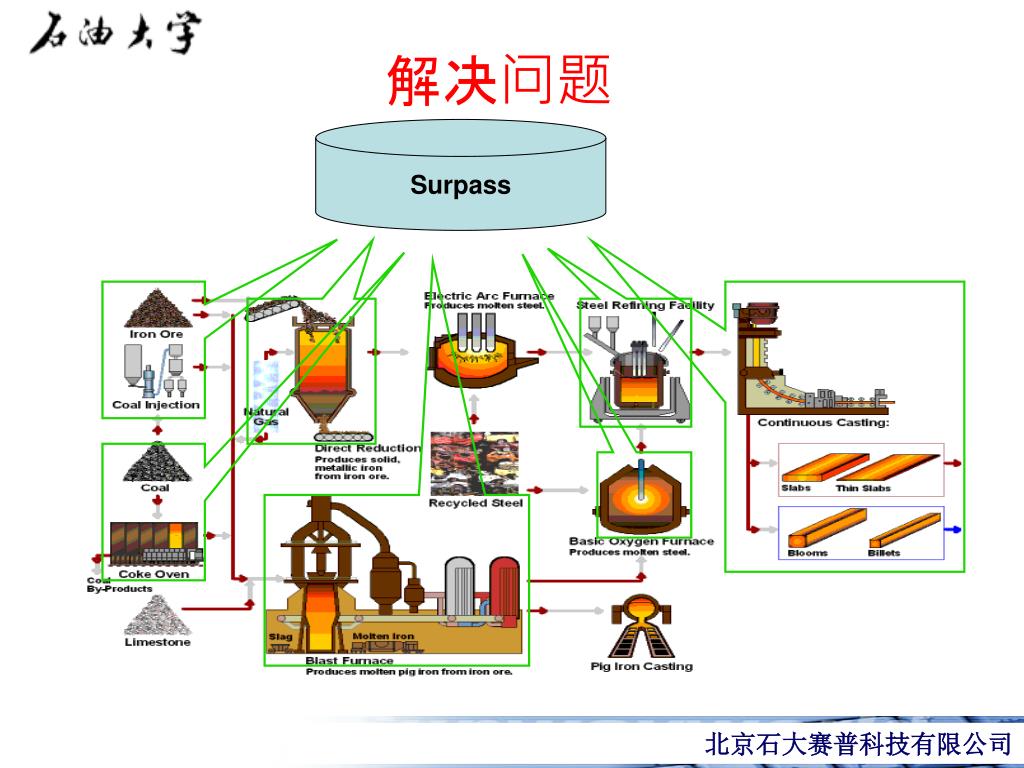

解决问题

Surpass

?


6610811

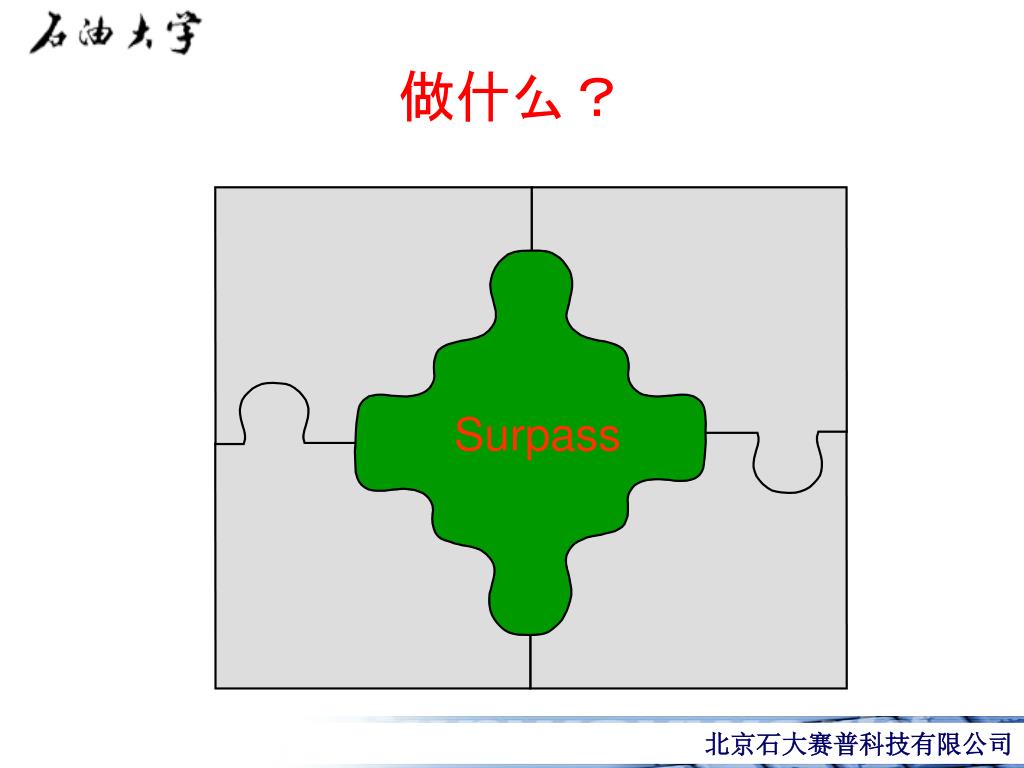

做什么?

Surpass


6610811

可视化

可视化

Surpass


6610811

分析 优化

可视化

分析/优化

Surpass


6610811

报表 报告

可视化

分析/优化

Surpass

报表/报告


6610811

发布 共享

可视化

分析/优化

Surpass

发布/共享

报表/报告


6610811

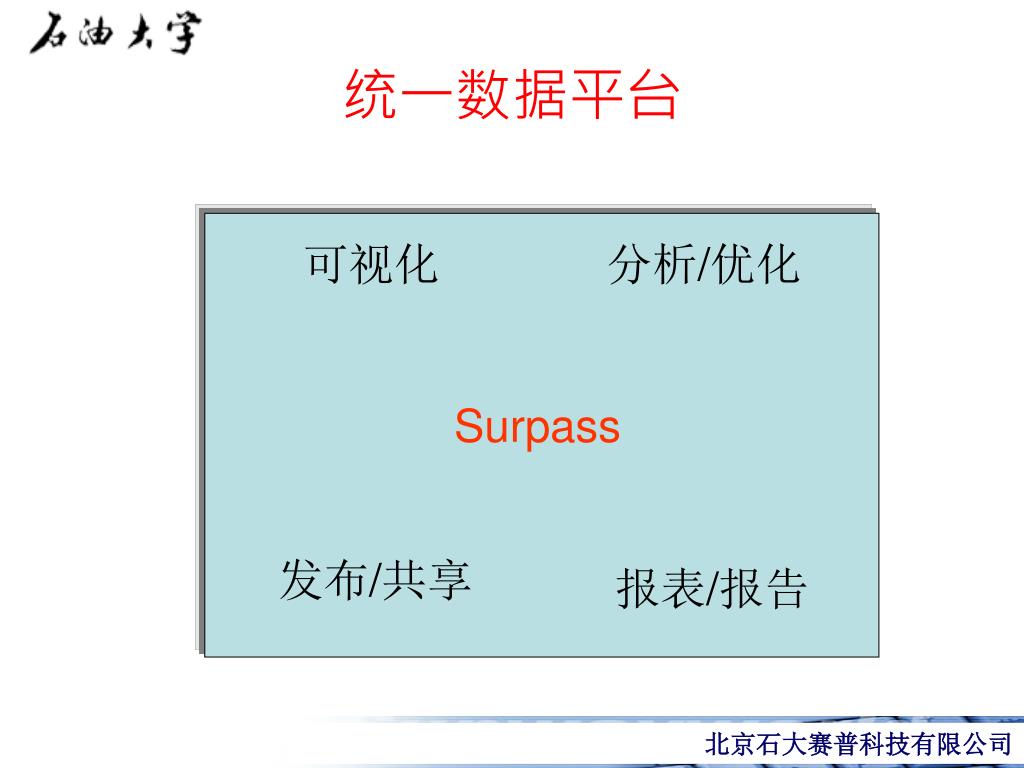

统一数据平台

可视化

分析/优化

Surpass

发布/共享

报表/报告


6610811

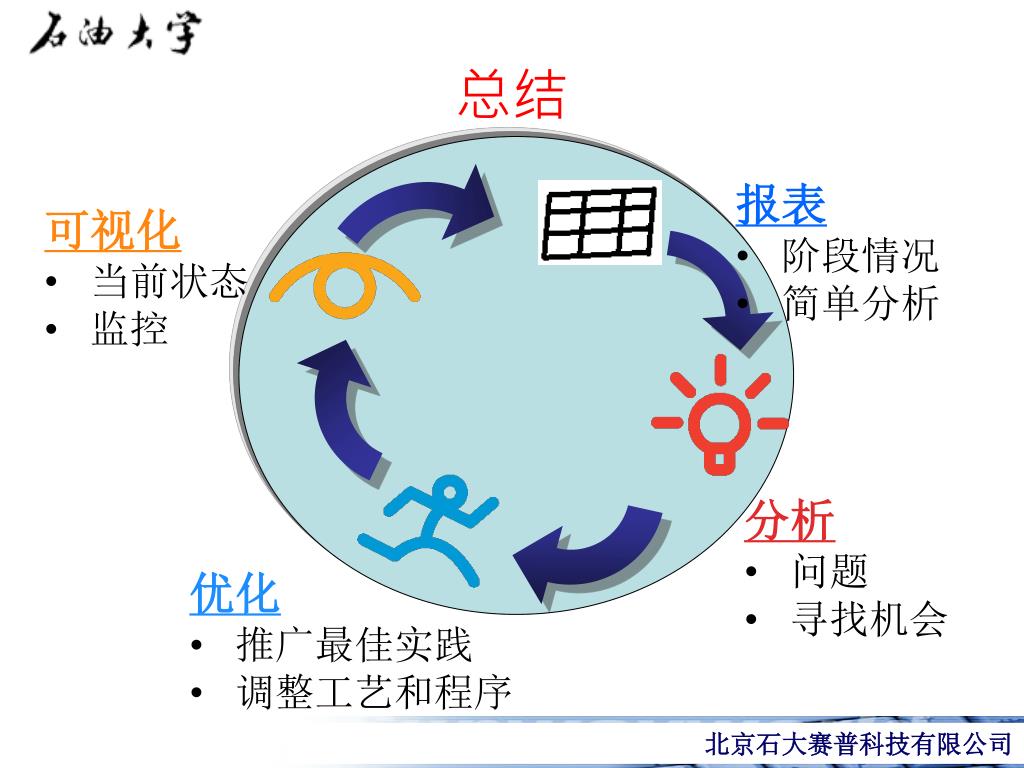

总结

  • 报表

  • 阶段情况

  • 简单分析

  • 可视化

  • 当前状态

  • 监控

  • 分析

  • 问题

  • 寻找机会

  • 优化

  • 推广最佳实践

  • 调整工艺和程序


6610811

保证生产监控的实时性


6610811

保证生产数据的正确性


6610811

保证工厂数据的完整性


6610811

消除工厂信息孤岛 提供统一的生产数据平台


6610811

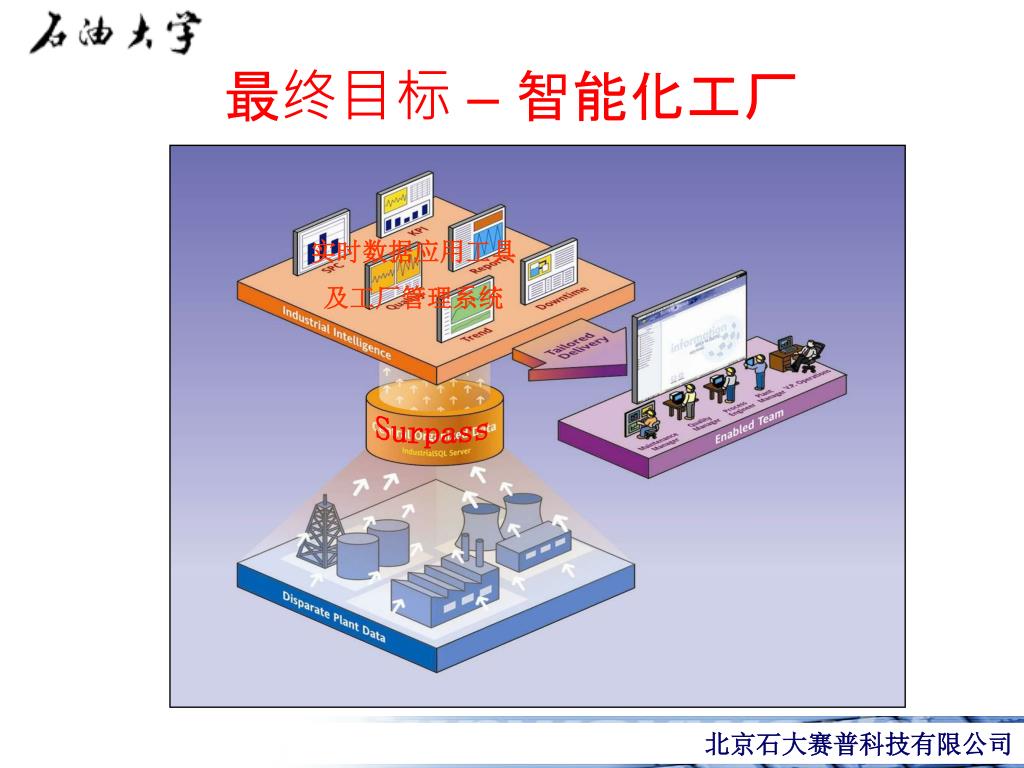

最终目标 – 智能化工厂

实时数据应用工具

及工厂管理系统

Surpass


6610811

ERP

操作

管理

生产

调度

计划

优化

质量

控制

生产

跟踪

关系型数据库

实时数据库系统

实时数据库是生产管理系统的核心


6610811

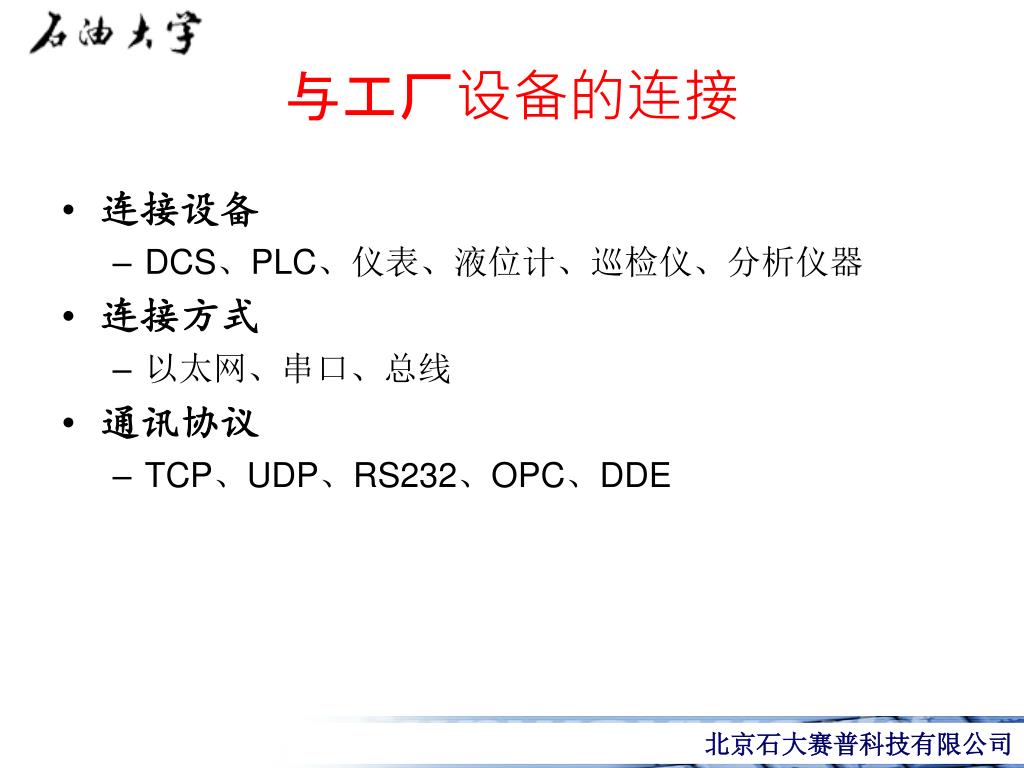

与工厂设备的连接

  • 连接设备

    • DCS、PLC、仪表、液位计、巡检仪、分析仪器

  • 连接方式

    • 以太网、串口、总线

  • 通讯协议

    • TCP、UDP、RS232、OPC、DDE


6610811

CART

+

GIP

For CART+Real Web

系统实现软硬件环境

Real

Kits

Real

Kits

IE

IE

GIP

通讯协议

GIP

通讯协议

Collecter

…..

PLC

DCS

DCS


6610811

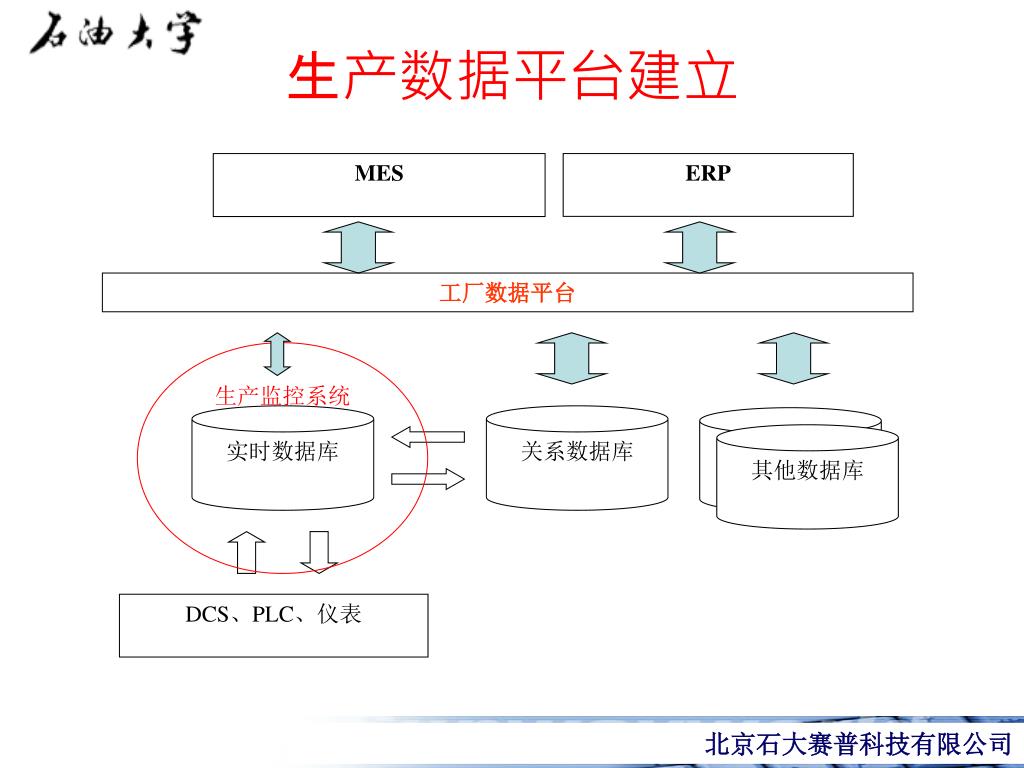

生产数据平台建立

MES

ERP

工厂数据平台

生产监控系统

实时数据库

关系数据库

关系数据库

其他数据库

DCS、PLC、仪表


Mes erp

实时数据库与MES、ERP的关系

MES

ERP

ERP

能力分析 组态

顺序生成 时序管理

生产时序管理

实时数据库系统

工艺过程

管理

生产计划管理

需求计划管理

物料跟踪和

平衡

详细的调度编制

工厂宽范围的

生产计划

库存平衡

长期发展计划

短期生产计划

组态环境

调度及

报表生成

数据采集

定单管理

报告管理

输入/面对生产计划

生产控制系统

(DCS、PLC)

时序计划

批量的生成

定单管理

销售

工程项目管理

生产

销售计划

产品组态器

采购

维护

基础工作

经营目标管理

中介器

全图形界面-

客户

报告/联机分析处理

开发环境

桌面设计绘图程序

经营设计者

供应链管理

顺序数字化

Call-offs

VDA/Odette/EDIFACT/

ANSI X.12 标准

产品组态器

包装管理

执行 EDI


6610811

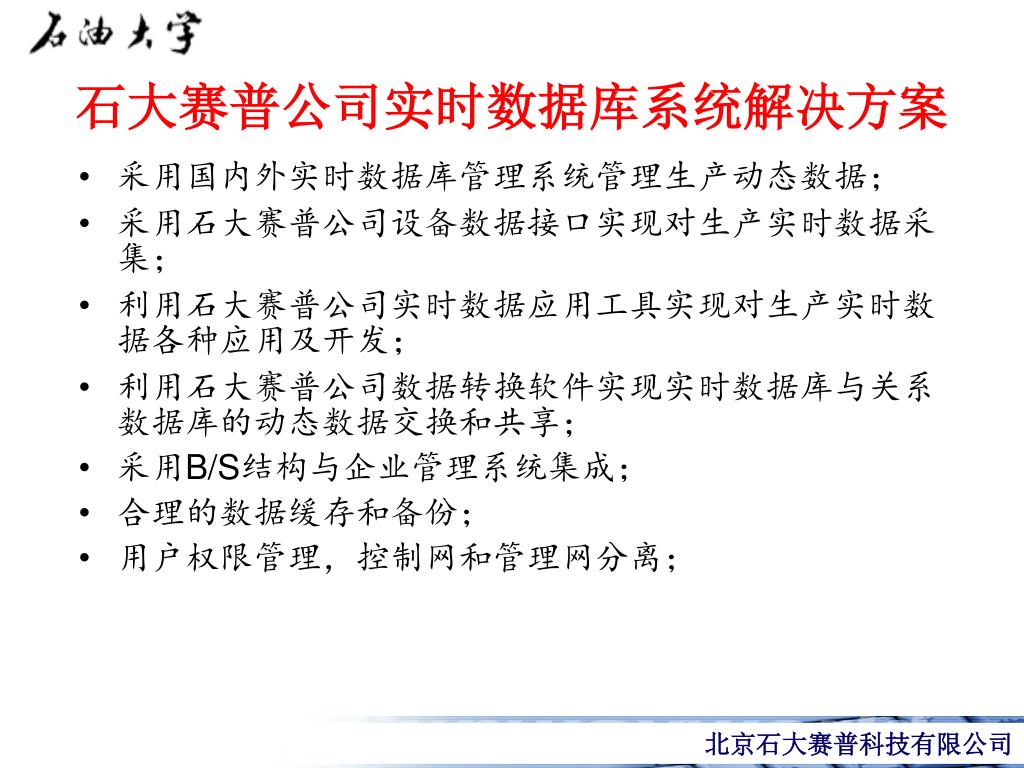

石大赛普公司实时数据库系统解决方案

  • 采用国内外实时数据库管理系统管理生产动态数据;

  • 采用石大赛普公司设备数据接口实现对生产实时数据采集;

  • 利用石大赛普公司实时数据应用工具实现对生产实时数据各种应用及开发;

  • 利用石大赛普公司数据转换软件实现实时数据库与关系数据库的动态数据交换和共享;

  • 采用B/S结构与企业管理系统集成;

  • 合理的数据缓存和备份;

  • 用户权限管理,控制网和管理网分离;


6610811

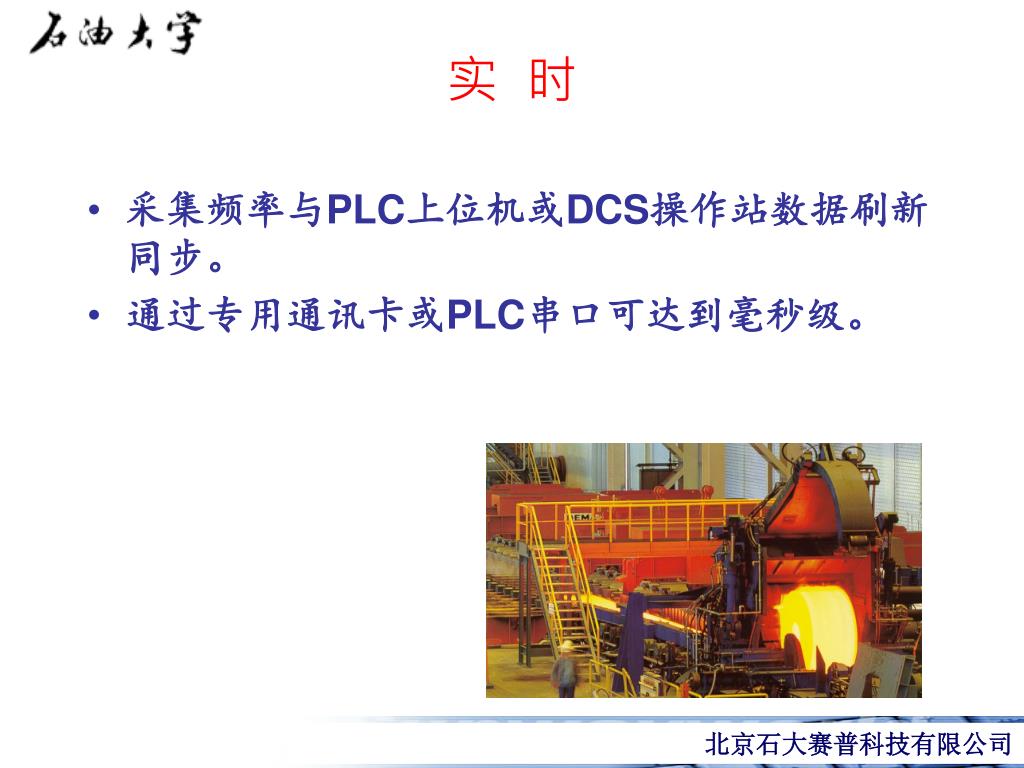

实 时

  • 采集频率与PLC上位机或DCS操作站数据刷新同步。

  • 通过专用通讯卡或PLC串口可达到毫秒级。


6610811

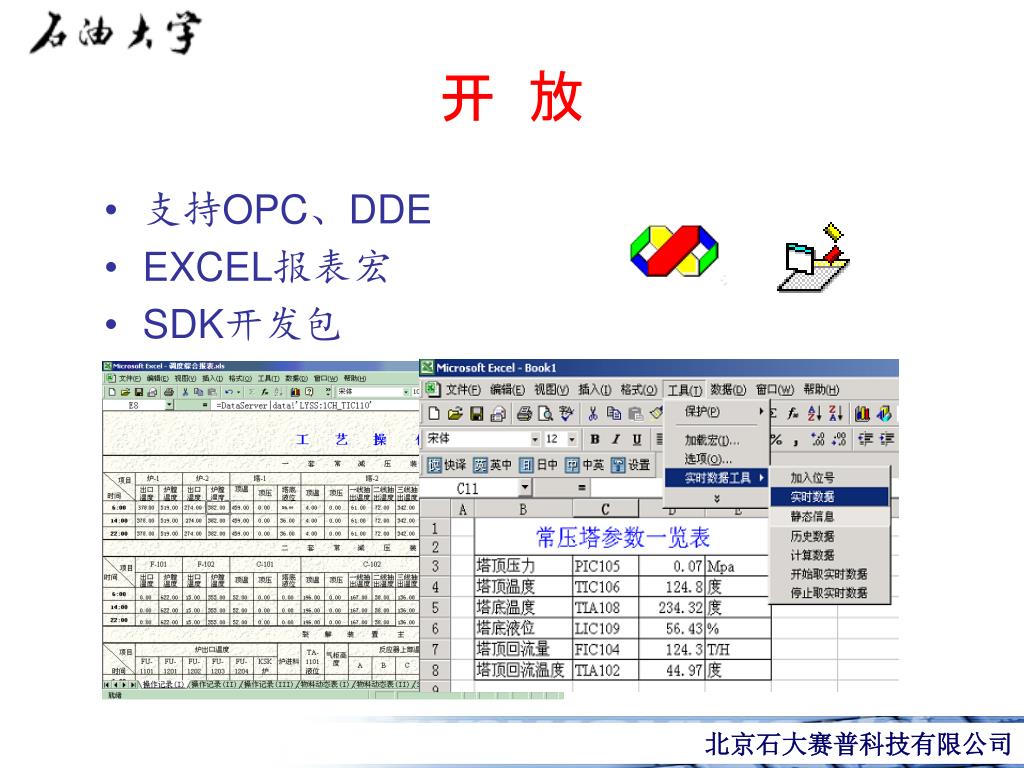

开 放

  • 支持OPC、DDE

  • EXCEL报表宏

  • SDK开发包


Erp link

ERP Link

和基于关系数据库的ERP系统进行数据交换无需编程。

支持DB2、oracle、sybase、SQL Server等。


6610811

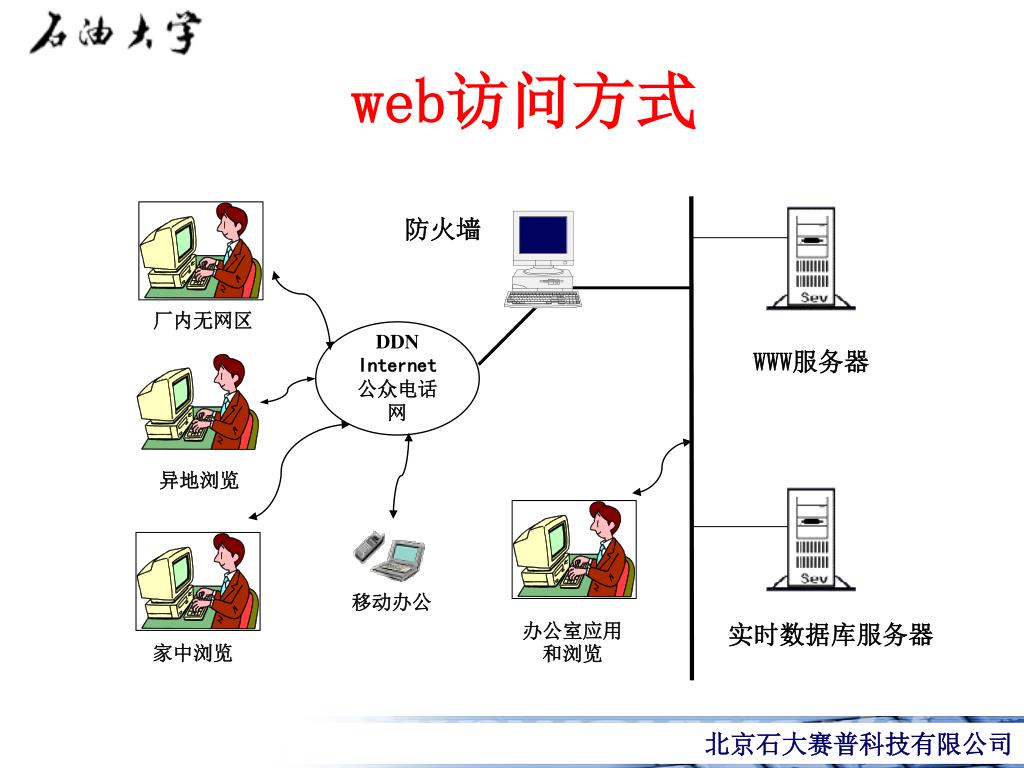

防火墙

厂内无网区

DDNInternet

公众电话网

WWW服务器

异地浏览

移动办公

办公室应用和浏览

实时数据库服务器

家中浏览

web访问方式


6610811

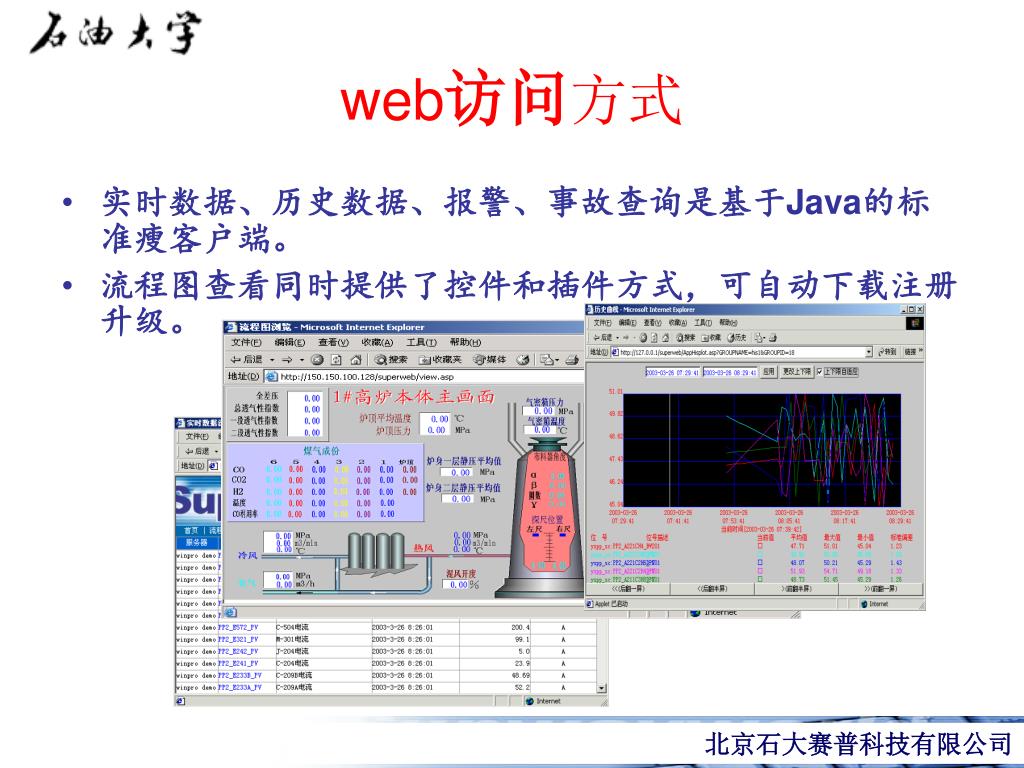

web访问方式

  • 实时数据、历史数据、报警、事故查询是基于Java的标准瘦客户端。

  • 流程图查看同时提供了控件和插件方式,可自动下载注册升级。


6610811

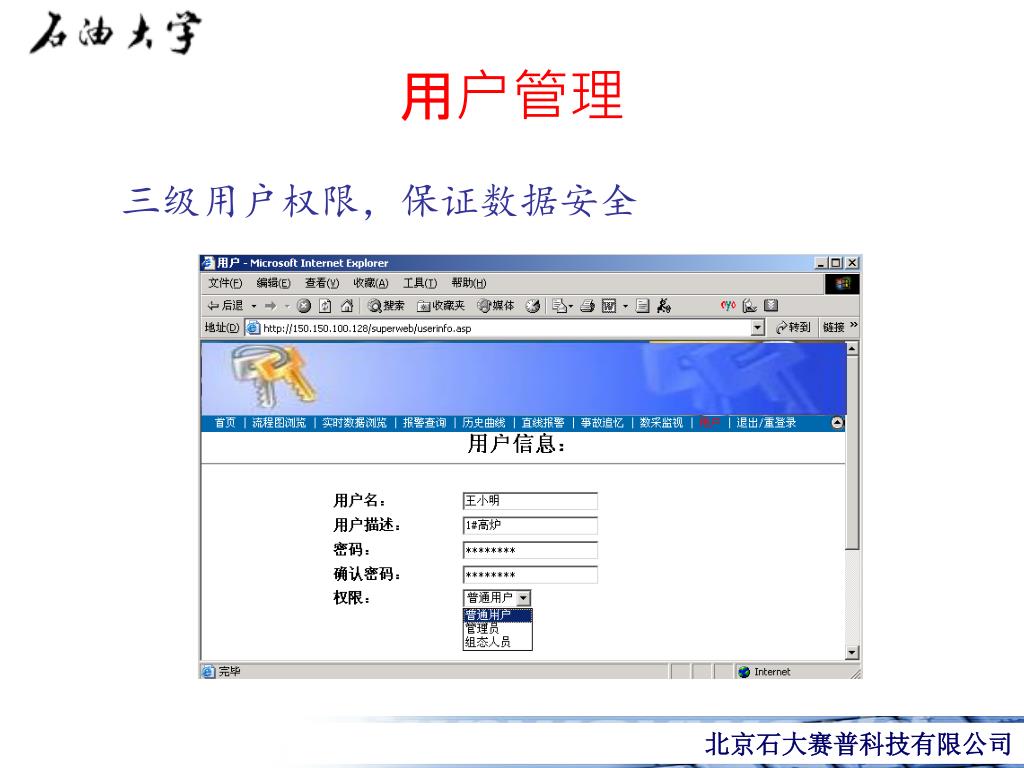

用户管理

三级用户权限,保证数据安全


6610811

数据完整性保证

RTDB Server

CIMIO Server

Windows2000 Server

TCP/IP

CIMIO Client

SuperTools

Windows

数据文件

DCS

PLC


6610811

系统安全性保证

RTDB Server

CIMIO Server

Win2000 Server

10.124.0.1

TCP/IP

CIMIO Client

SuperTools

Windows

10.124.0.10

192.168.0.10

10.124.0.100

192.168.1.5

DCS

PLC


6610811

远程监控

Windows

终端服务

Monitor


6610811

多种数据接口

DCS接口:

  • 横河CENTUM uXL、CENTUM XL、CENTUM CS、CS1000、CS3000

  • HONEYWELL TDC3000、TDC3000X、TPS(GUS、APP)、plantscape

  • FOXBORO I/A Serial

  • FISHER-ROSEMOUNTmicro-PROVOX、PROVOX、 SYSTEM3、DeltaV

  • ABBMOD300、500、800

  • MOOREAPACS

  • 浙大中控SupCon

  • 和利时HS2000、MACS、FOCS

    PLC接口:

  • SIEMENS、OMRON、MODICON

    实时数据库及SCADA系统接口:

    Infoplus、 PI 、PHD 、iFIX、Intouch

    关系数据库接口:

    Oracle、Sybase、MS SQL Server、DB2


6610811

多种数据接口


6610811

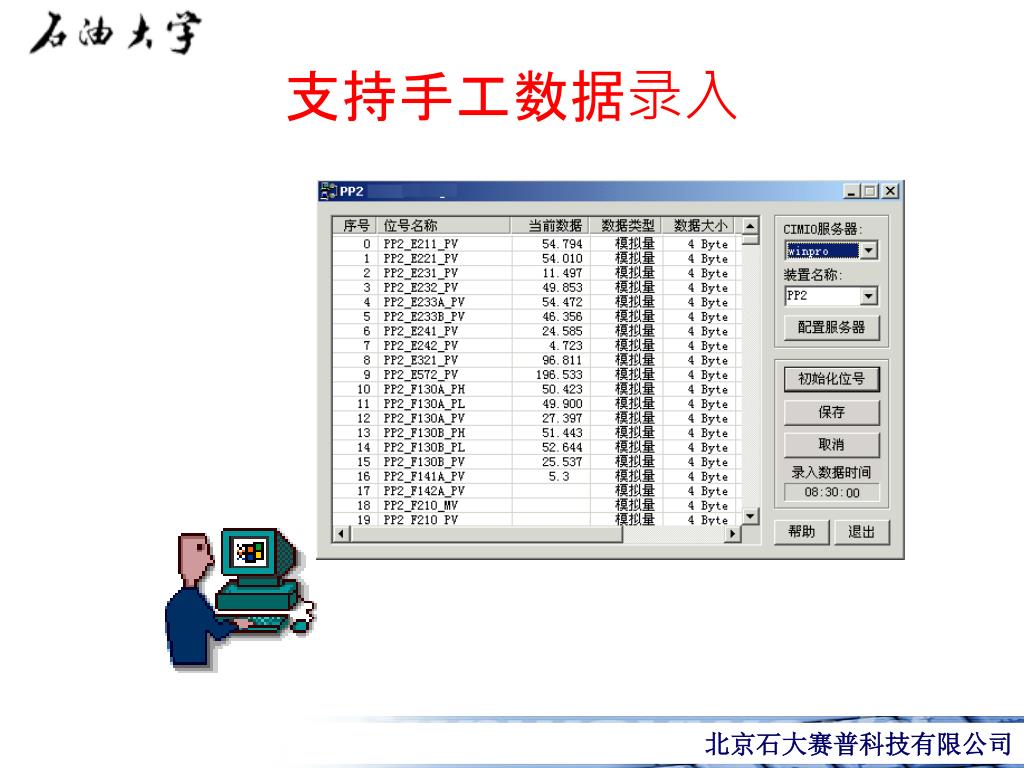

支持手工数据录入


6610811

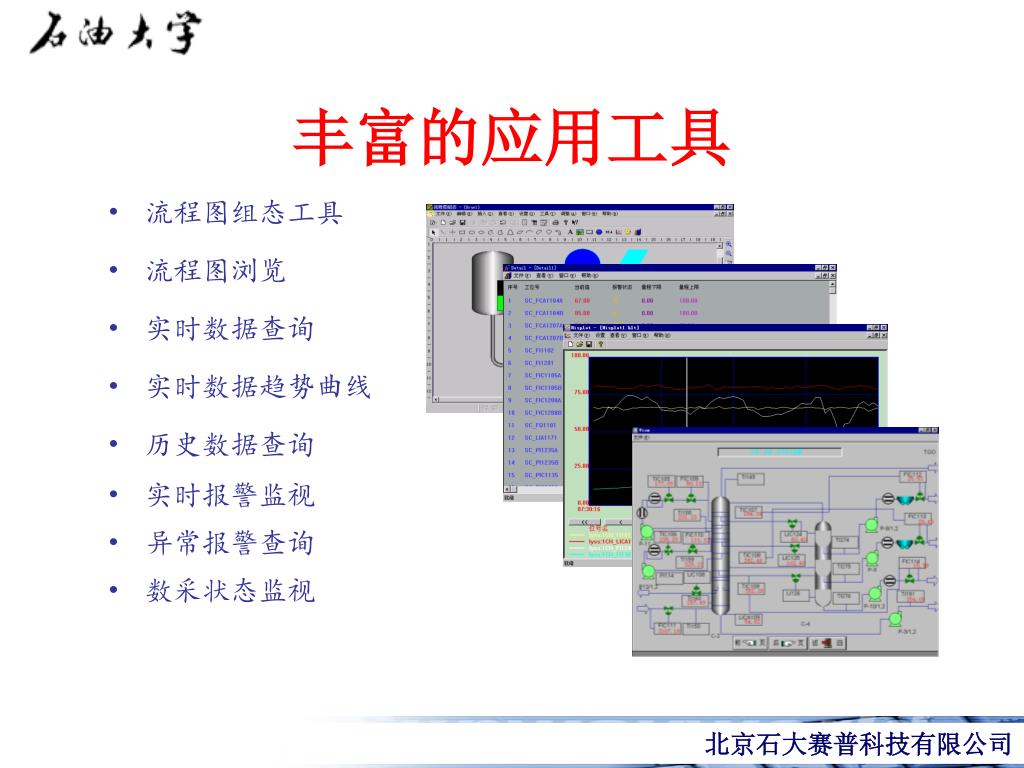

丰富的应用工具

  • 流程图组态工具

  • 流程图浏览

  • 实时数据查询

  • 实时数据趋势曲线

  • 历史数据查询

  • 实时报警监视

  • 异常报警查询

  • 数采状态监视


6610811

辅助管理和分析工具

  • 控制点监视

  • 事故追忆

  • 生产利润在线查询


6610811

控制点监视

  • 趋势图

  • 平均值

  • 平稳率


6610811

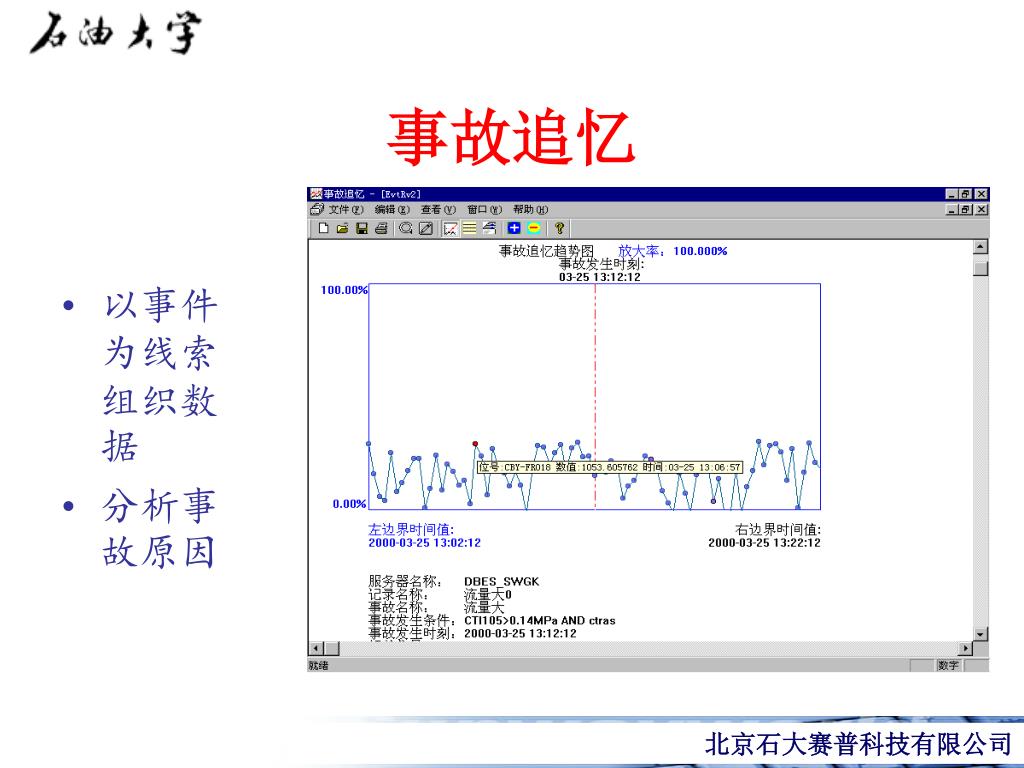

事故追忆

  • 以事件为线索组织数据

  • 分析事故原因


6610811

谢 谢!
