產品及原理介紹

2

a

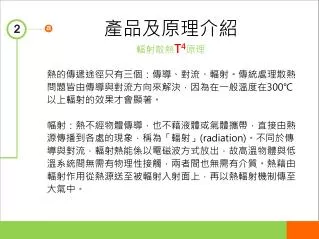

輻射散熱T4原理

熱的傳遞途徑只有三個:傳導、對流、輻射。傳統處理散熱問題皆由傳導與對流方向來解決,因為在一般溫度在300℃以上輻射的效果才會顯著。

幅射:熱不經物體傳導,也不藉液體或氣體攜帶,直接由熱源傳播到各處的現象,稱為「輻射」(radiation)。不同於傳導與對流,輻射熱能係以電磁波方式放出,故高溫物體與低溫系統間無需有物理性接觸,兩者間也無需有介質。熱藉由輻射作用從熱源送至被輻射入射面上,再以熱輻射機制傳至大氣中。


4359281

產品及原理介紹

2

b

●新的散熱方式,Coating輻射奈米散熱薄膜,利用輻射散熱,輻射熱能的功率Prad =σεAT4

●斯特藩-玻爾茲曼常數 σ= 5.6704 ×10−8,物體表面放射率 ε介於0~1之間,黑體輻射為1,A為面積,散熱效能隨著溫差的四次方輻射出來。


4359281

奈米鑽石薄膜特性

3

(Nano Poly-DLC)

以鑽石微粒、3000度高溫岩漿萃取物及其他特殊材料,運用先進奈米科技,合成為水溶液狀態,塗覆於材料表面,形成以下特性

●超薄強化 Thinness透明/3~5μm(10-6m)、有色/13~15 μm(10-6m)

●高硬度 高達9H

● 高附著力 0級,時效長達10年以上

●耐酸抗鹼 Acid經SGS驗證

● 耐高溫 裂解溫度800~1200℃

●光學阻隔 Anti-UV / IRUV SPF50+(阻隔98%以上) IR阻隔80%

●絕緣阻隔 Insulation抗4000V電壓

●自然快乾 Air Curing透明1~3分鐘 有色15~30分鐘

●常溫輻射 Low-temperature radiation


4359281

產品的運用成效

5

金屬材散熱能力測試 -2


4359281

產品的運用成效

5

LED散熱處理 -50W LED紅外線影像測試


4359281

產品的運用成效

5

LED散熱處理 -球泡燈散溫測試


4359281

產品的運用成效

5

LED散熱處理 -50W Wall Lighting

Lx(照度)= 落在某面積上之光通量 lm/此被照面面積 m=cd(光強度)/(distance)^2


4359281

產品的運用成效

5

透光力測試 –2007台大透光力實驗報告


4359281

產品的運用成效

5

太陽能 –太陽能板-1

太陽能板表面塗料噴塗前

太陽能板表面塗料噴塗後

Power,W

Amps,A

Power,W

Amps,A


4359281

產品的運用成效

5

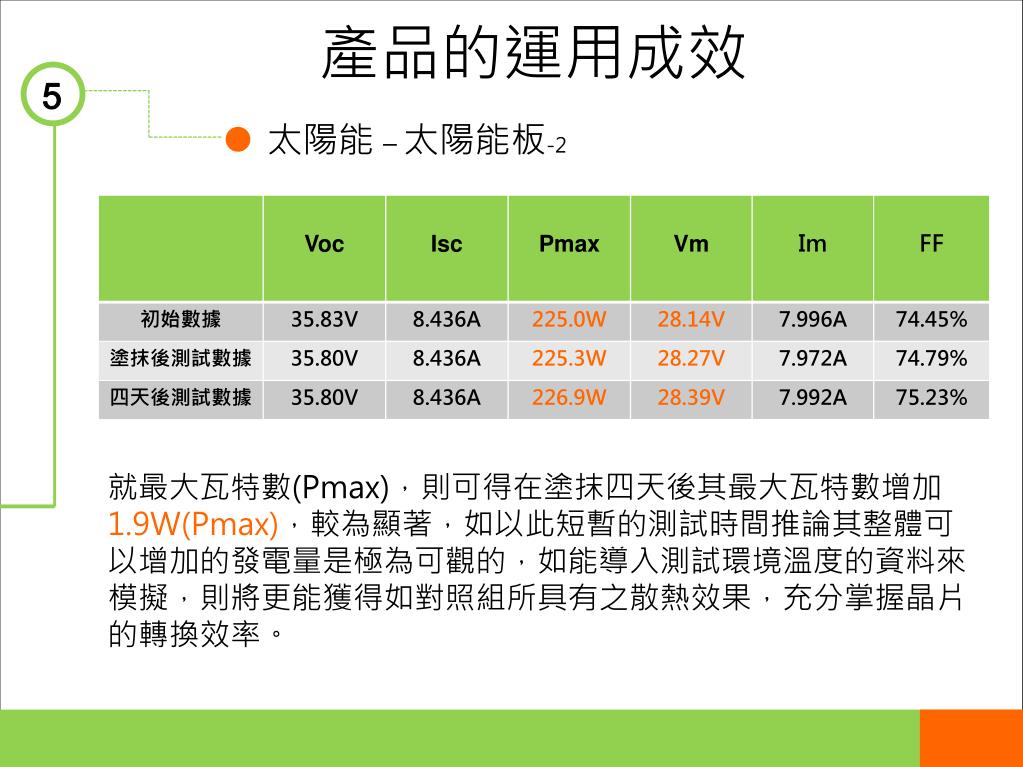

太陽能 –太陽能板-2

就最大瓦特數(Pmax),則可得在塗抹四天後其最大瓦特數增加1.9W(Pmax),較為顯著,如以此短暫的測試時間推論其整體可以增加的發電量是極為可觀的,如能導入測試環境溫度的資料來模擬,則將更能獲得如對照組所具有之散熱效果,充分掌握晶片的轉換效率。


4359281

產品的運用成效

5

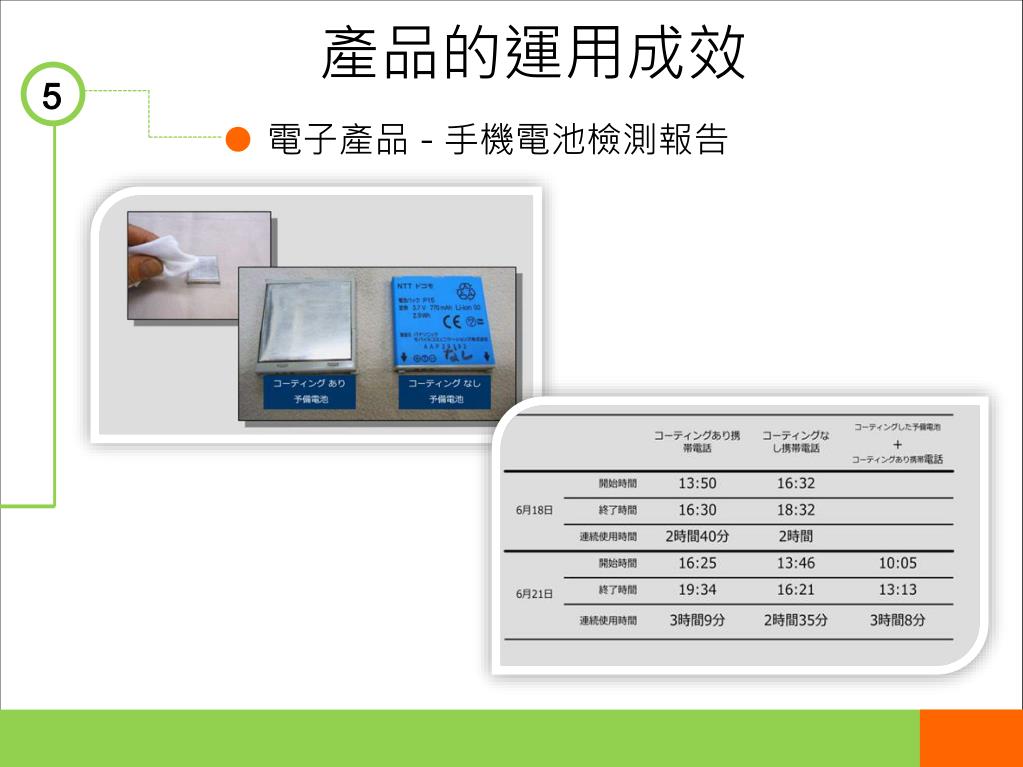

電子產品 - 手機電池檢測報告


4359281

產品的運用成效

5

電子產品 – 單眼相機解析度測試 -1

  • 測試軟體:HYRes

  • 測試版本:3_1E

  • 測試日期:2011年9月27日


4359281

產品的運用成效

5

電子產品 – 單眼相機解析度測試

  • 相機品牌:FUJIFILM

  • 相機型號:S5PRO

  • 測試日期:2011年9月27日


4359281

產品的運用成效

5

電子產品 – 單眼相機解析度測試


4359281

產品的運用成效

5

電子產品 –Iphone4 手機內建鏡頭畫數測試

Before

After(A+B+A)


4359281

產品的運用成效

5

綠能建築
