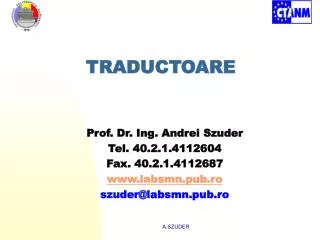

  1. TRADUCTOARE Prof. Dr. Ing. Andrei Szuder Tel. 40.2.1.4112604 Fax. 40.2.1.4112687 www.labsmn.pub.ro szuder@labsmn.pub.ro A.SZUDER

  2. TIPURI DE SEMNALE A.SZUDER

  3. TRADUCTOARE Traductoare • Traductoare active - generatoare • Traductoare pasive - parametrice • Traductoare integrate A.SZUDER

  4. Clasificarea traductoarelor A.SZUDER

  5. TRADUCTOARE GENERATOARE A.SZUDER

  6. TRADUCTOARE • Efect termoelectric : Un circuit format din doi conductori de natură chimică diferită, ale cărui joncţiuni sunt la temperaturi T1 şi T2, este locul unei forţeelectromotoare e(T1,T2). • Efect piezo-electric : Aplicarea unei constrângeri mecanice unor anumite materiale numite piezo-electrice (de exemplu cuarţul) antrenează apariţia unei deformaţii si a aceleiaşi sarcini electrice de semn diferit pe fetele opuse. • Efectul de inducţie electromagnetica : Variaţia fluxului de inducţie magnetica intr-un circuit electric induce o tensiune electrica. • Efect foto-electric : Eliberarea sarcinilor electrice în materie sub influenţa unei radieri luminoase sau mai general al unei unde electromagnetice a cărei lungimi de unda este inferioară unui prag caracteristic al materialului. • Efect Hall : Un câmp B creează in material un câmp electric E intr-o direcţie perpendiculara . • Efect fotovoltaic : Electroni si găuri sunt eliberate in vecinătatea unei joncţiuni PN iluminate ,deplasarea lor modifica tensiunea la bornele sale A.SZUDER

  7. Traductoare parametrice A.SZUDER

  8. TRADUCTOARE PARAMETRICE A.SZUDER

  9. Captorul integrat Este o componenta realizata de tehnicile microelectronicii şi care regrupează pe un acelaşi substrat de siliciu comun, captorul propriu-zis, corpul de probă şi electronic de condiţionare A.SZUDER

  10. EVOLUTIA TRADUCTOARELOR • Captorii analogici lasă loc captorilor numerici. • Într-o primă fază aceasta s-a materializat prin apariţia transmiţătorilor inteligenţi. • Astăzi, ne apropiem din ce în ce mai mult de o arhitectură cu reţele de captor A.SZUDER

  11. Accelerometre seismice A.SZUDER

  12. Traductoare piezoelectrice A.SZUDER
