Arboles generalizados

ARBOLES GENERALIZADOS

ESTRUCTURA DE DATOS II

Ing. Freddy Melgar Algarañaz


Introduccion

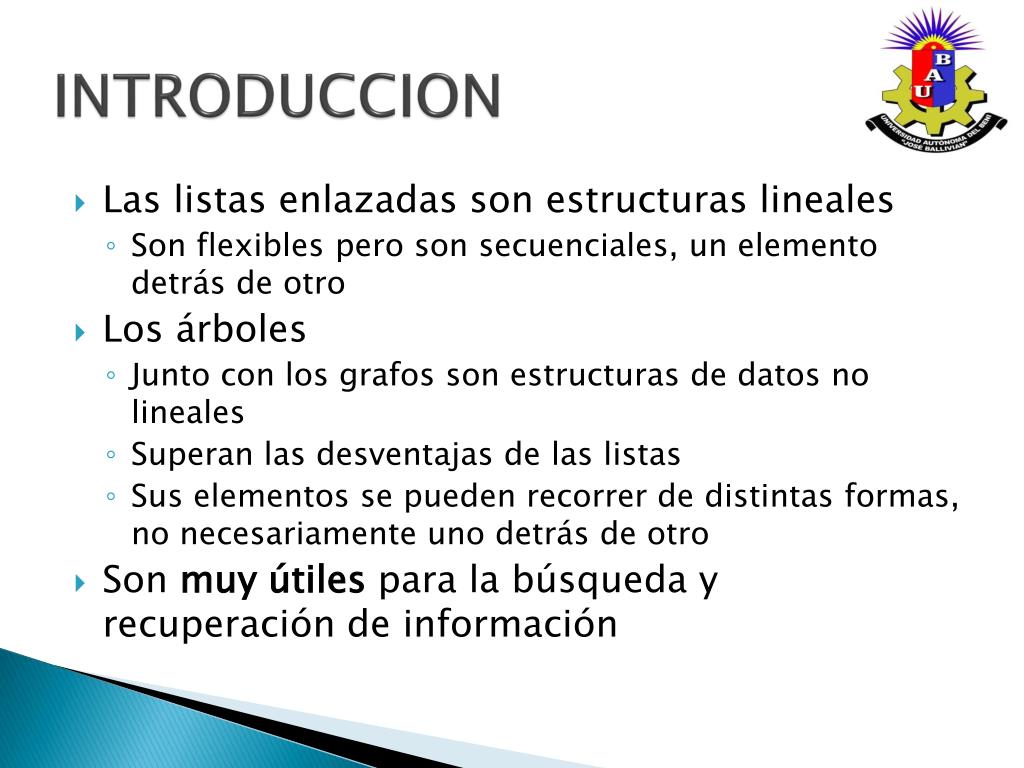

INTRODUCCION

  • Las listas enlazadas son estructuras lineales

    • Son flexibles pero son secuenciales, un elemento detrás de otro

  • Los árboles

    • Junto con los grafos son estructuras de datos no lineales

    • Superan las desventajas de las listas

    • Sus elementos se pueden recorrer de distintas formas, no necesariamente uno detrás de otro

  • Son muy útiles para la búsqueda y recuperación de información


Concepto

A

B

C

D

E

F

B

D

E

F

A es Padre

B y C hijos de A: hermanos

B es Padre

D, E, F hijos de B

CONCEPTO

  • Estructura que organiza sus elementos formando jerarquías: PADRES E HIJOS

  • Los elementos de un árbol se llaman nodos

  • Si un nodo p tiene un enlace con un nodo m,

    • p es el padre y m es el hijo

    • Los hijos de un mismo padre se llaman: hermanos

  • Todos los nodos tienen al menos un padre, menos la raíz: A

  • Si no tienen hijos se llaman hoja: D, E, F y C

  • Un subárbol de un árbol

    • Es cualquier nodo del árbol junto con todos sus descendientes


Tad arbol definicion informal

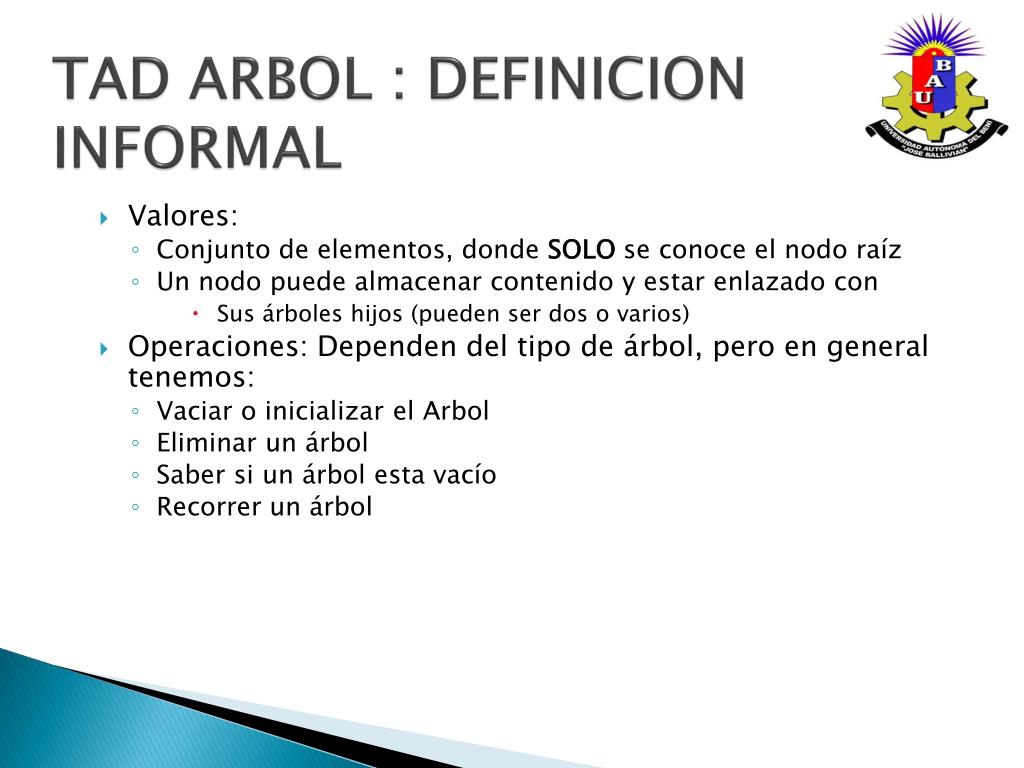

TAD ARBOL : DEFINICION INFORMAL

  • Valores:

    • Conjunto de elementos, donde SOLO se conoce el nodo raíz

    • Un nodo puede almacenar contenido y estar enlazado con

      • Sus árboles hijos (pueden ser dos o varios)

  • Operaciones: Dependen del tipo de árbol, pero en general tenemos:

    • Vaciar o inicializar el Arbol

    • Eliminar un árbol

    • Saber si un árbol esta vacío

    • Recorrer un árbol


Definici n

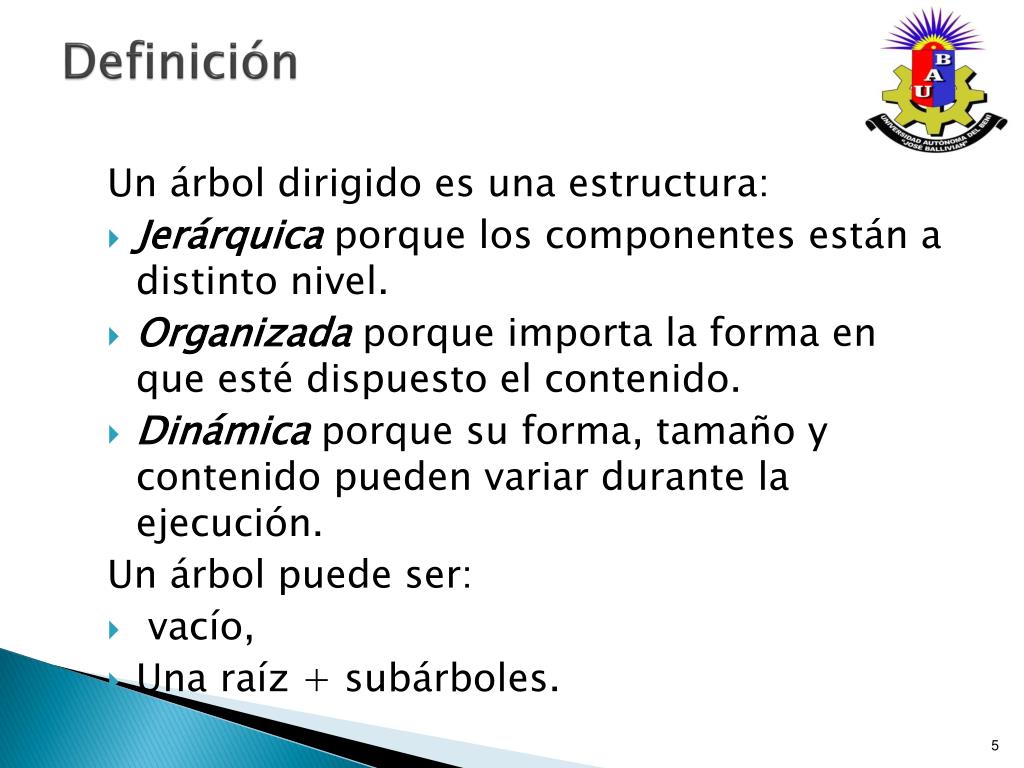

Definición

Un árbol dirigido es una estructura:

  • Jerárquicaporque los componentes están a distinto nivel.

  • Organizadaporque importa la forma en que esté dispuesto el contenido.

  • Dinámica porque su forma, tamaño y contenido pueden variar durante la ejecución.

    Un árbol puede ser:

  • vacío,

  • Una raíz + subárboles.


Representaci n de un rbol

a

b

c

d

e

f

a

b

c

d

e

f

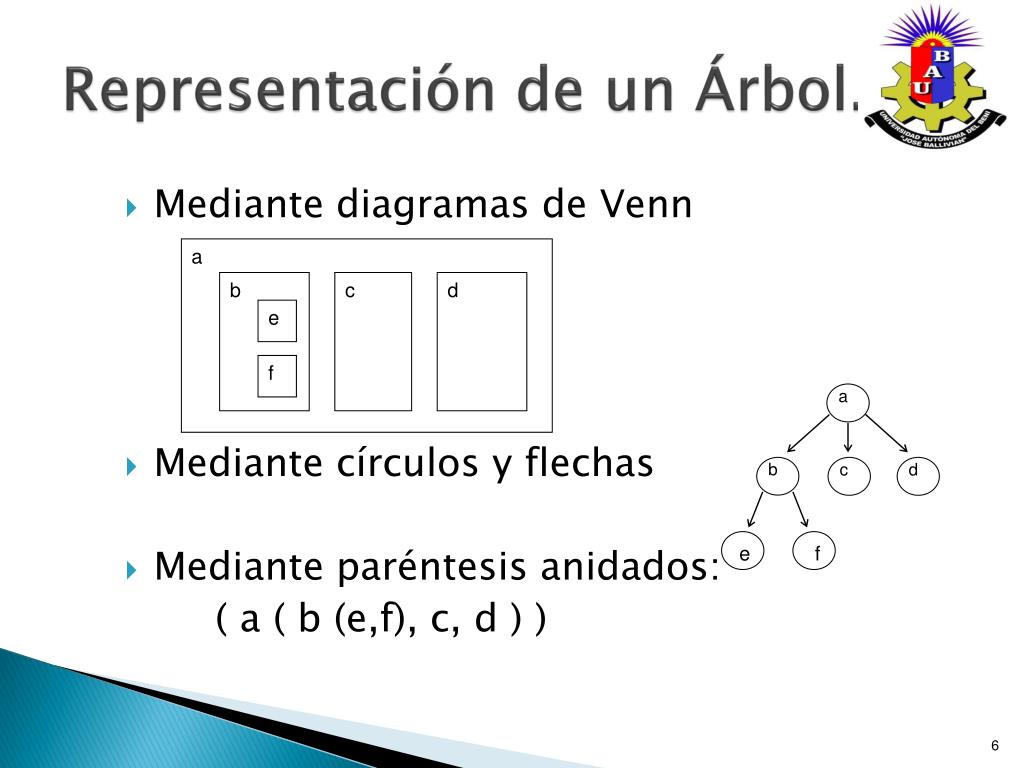

Representación de un Árbol.

  • Mediante diagramas de Venn

  • Mediante círculos y flechas

  • Mediante paréntesis anidados:

    ( a ( b (e,f), c, d ) )


Tipos de rboles

+

-

^

A

B

3.5

/

C

D

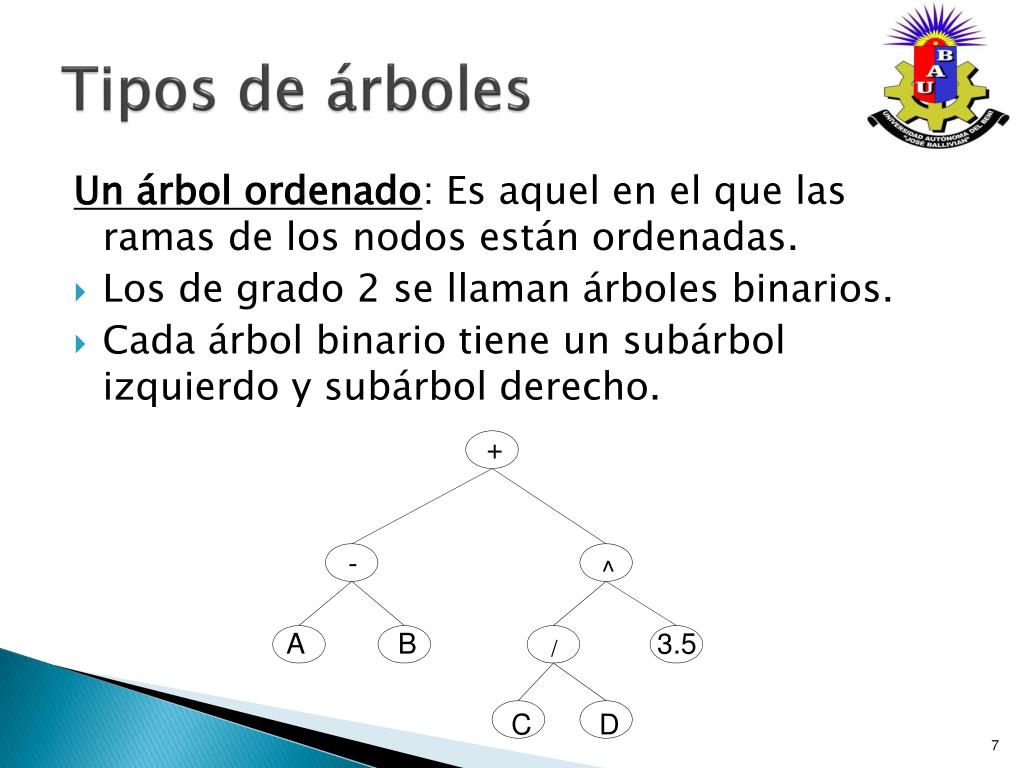

Tipos de árboles

Un árbol ordenado: Es aquel en el que las ramas de los nodos están ordenadas.

  • Los de grado 2 se llaman árboles binarios.

  • Cada árbol binario tiene un subárbol izquierdo y subárbol derecho.


Tipos de rboles cont

*

+

*

+

+

-

A

B

*

E

7

12

9

C

D

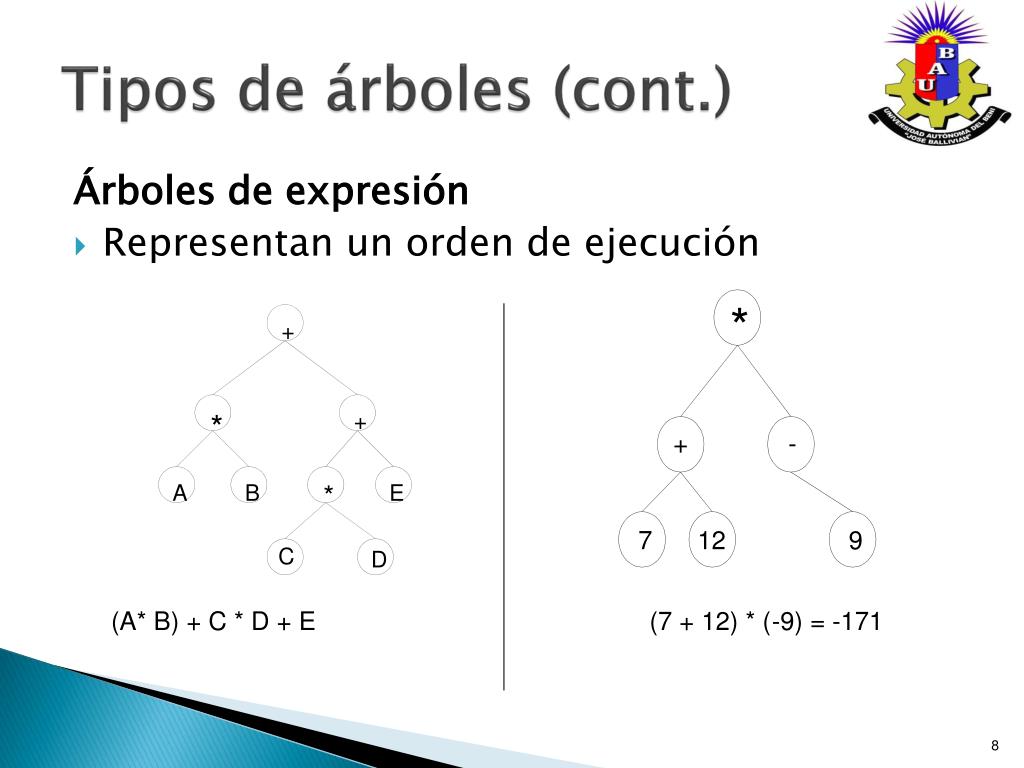

Tipos de árboles (cont.)

Árboles de expresión

  • Representan un orden de ejecución

(A* B) + C * D + E (7 + 12) * (-9) = -171


Terminologia

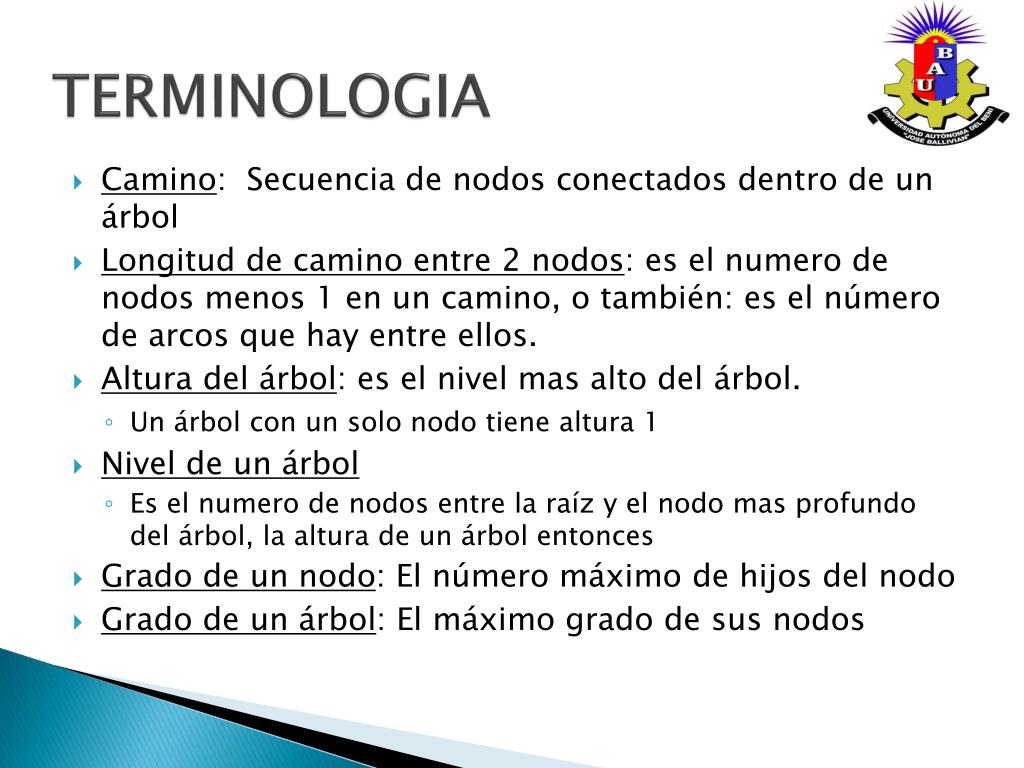

TERMINOLOGIA

  • Camino: Secuencia de nodos conectados dentro de un árbol

  • Longitud de camino entre 2 nodos: es el numero de nodos menos 1 en un camino, o también: es el número de arcos que hay entre ellos.

  • Altura del árbol: es el nivel mas alto del árbol.

    • Un árbol con un solo nodo tiene altura 1

  • Nivel de un árbol

    • Es el numero de nodos entre la raíz y el nodo mas profundo del árbol, la altura de un árbol entonces

  • Grado de un nodo: El número máximo de hijos del nodo

  • Grado de un árbol: El máximo grado de sus nodos


Arboles generalizados

A

B

D

C

F

E

I

G

H

Árboles

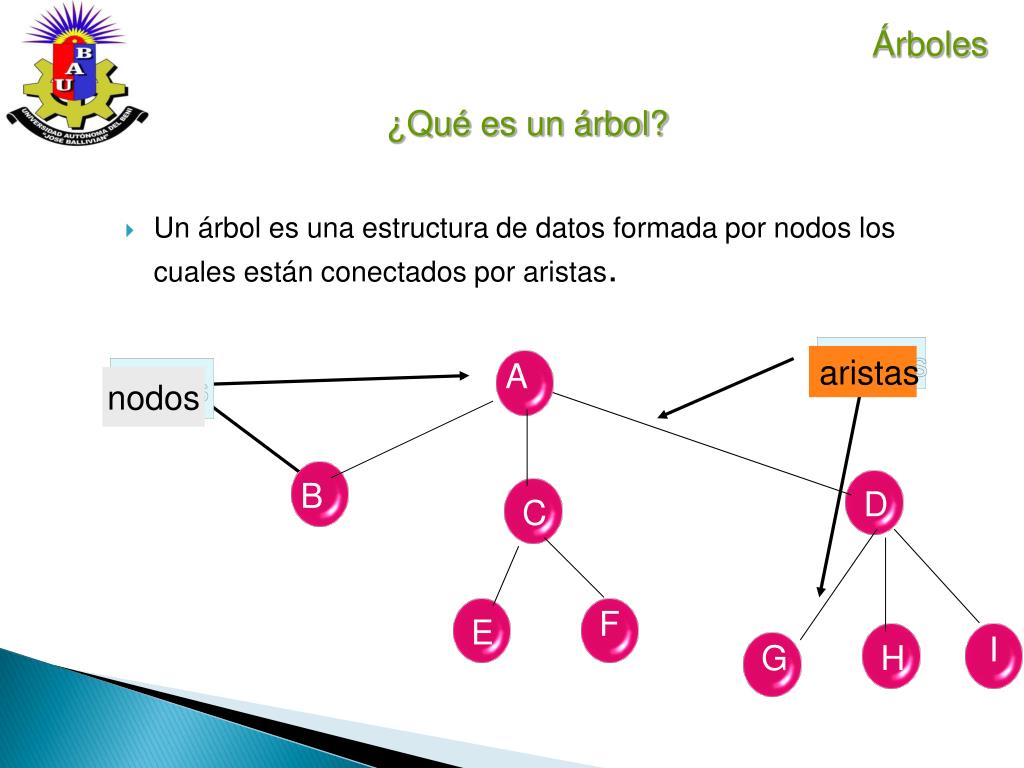

¿Qué es un árbol?

  • Un árbol es una estructura de datos formada por nodos los cuales están conectados por aristas.

aristas

nodos


Arboles generalizados

A

B

D

C

F

E

I

H

G

Árboles

Conceptos Básicos

  • Un árbol puede estar vacío; es decir no contener ningún nodo.

  • Hablaremos entonces del Árbol Vacío.

  • Raíz: es el nodo que está al tope del árbol. Un árbol solo tiene una raíz.

Raiz


Arboles generalizados

A

B

D

C

F

E

I

H

G

Árboles

Conceptos Básicos

  • Camino: es la secuencia de nodos que hay que visitar para llegar de un nodo a otro de un árbol.

  • Ejemplo: B-A-C-F es el camino entre B y F.


Arboles generalizados

A

B

D

C

F

E

I

H

G

Árboles

Conceptos Básicos

  • Un conjunto de nodos y aristas se define como un árbol si y solo si existe un único camino desde la raiz hasta cada uno de sus nodos.

Esto no es un arbol, porque existe mas de un camino desde la raiz para llegar a algunos nodos


Arboles generalizados

A

B

D

C

F

E

I

H

G

Árboles

Conceptos Básicos

  • Padre: En un árbol toda rama va de un nodo n1 a un nodo n2, se dice que n1 es padre de n2.

  • Ejemplo: C es padre de E y de F, D es padre de G, de H y de I.

  • Hijo: todo nodo puede tener mas de una arista que lo lleva a otro nodo por debajo de él. Estos nodos que se encuentran por debajo de un nodo dado se llaman hijos. Ejemplo: E es hijo de C, B es hijo de A, H es hijo de D

Padres

Hijos


Arboles generalizados

A

Subárbol

B

D

C

F

E

I

G

H

Árboles

Conceptos Básicos

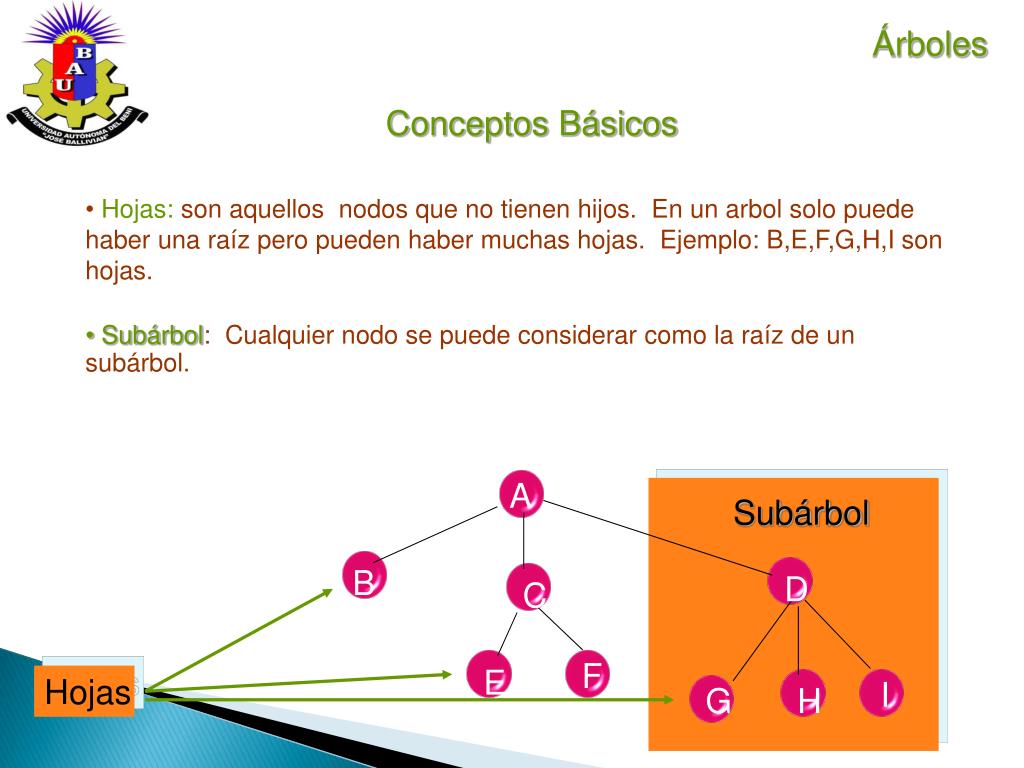

  • Hojas: son aquellos nodos que no tienen hijos. En un arbol solo puede haber una raíz pero pueden haber muchas hojas. Ejemplo: B,E,F,G,H,I son hojas.

  • Subárbol: Cualquier nodo se puede considerar como la raíz de un subárbol.

Hojas


Arboles generalizados

A

B

D

C

F

E

I

G

H

Árboles

Conceptos Básicos

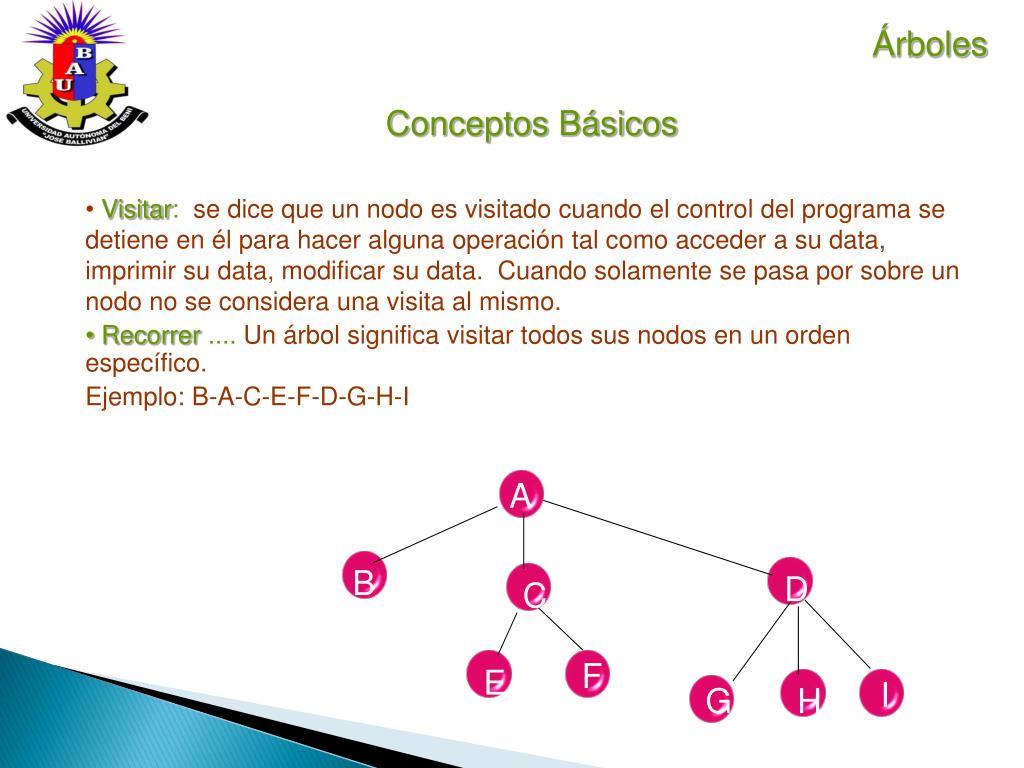

  • Visitar: se dice que un nodo es visitado cuando el control del programa se detiene en él para hacer alguna operación tal como acceder a su data, imprimir su data, modificar su data. Cuando solamente se pasa por sobre un nodo no se considera una visita al mismo.

  • Recorrer .... Un árbol significa visitar todos sus nodos en un orden específico.

  • Ejemplo: B-A-C-E-F-D-G-H-I


Arboles generalizados

A

Nivel 0

B

D

C

Nivel 1

F

E

I

H

G

Nivel 2

Árboles

Conceptos Básicos

  • Nivel: el nivel de un nodo es el numero de generaciones que hay desde la raíz hasta él.

  • El nivel de la raíz es cero.

  • Profundidad o altura = Nivel: es la longitud del camino mas largo desde la raíz hasta una hoja.

  • La profundidad de este árbol es 2. La raíz tiene profundidad 0.


Conceptos b sicos

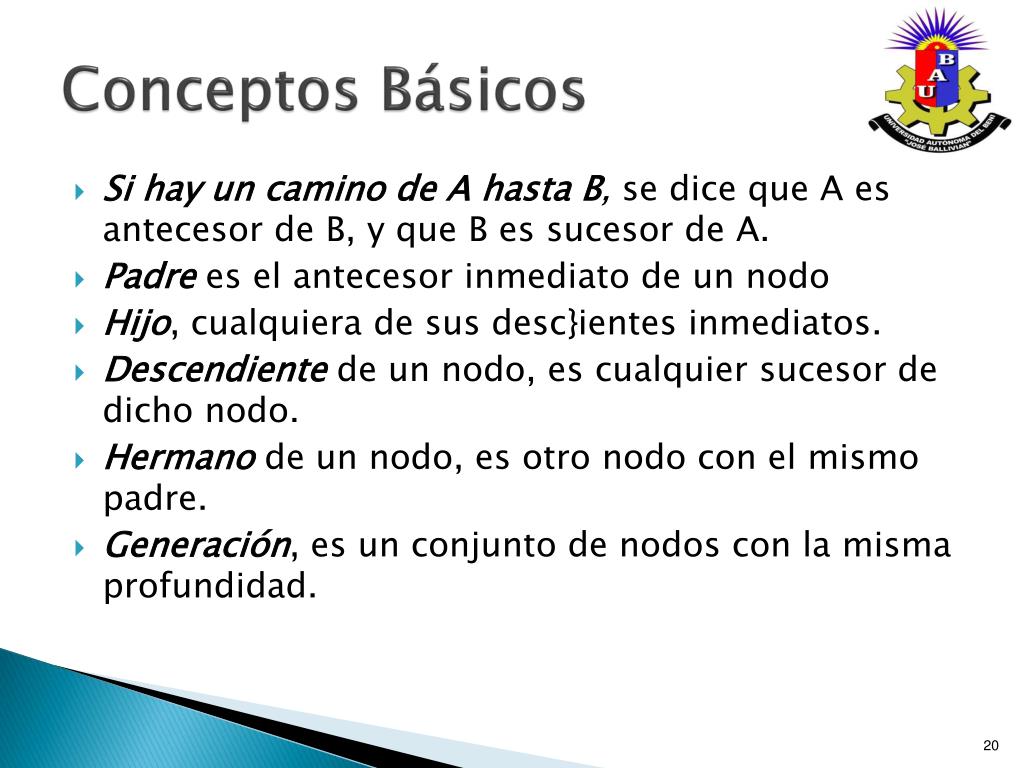

Conceptos Básicos

  • Si hay un camino de A hasta B, se dice que A es antecesor de B, y que B es sucesor de A.

  • Padre es el antecesor inmediato de un nodo

  • Hijo, cualquiera de sus desc}ientes inmediatos.

  • Descendiente de un nodo, es cualquier sucesor de dicho nodo.

  • Hermano de un nodo, es otro nodo con el mismo padre.

  • Generación, es un conjunto de nodos con la misma profundidad.


Conceptos b sicos cont

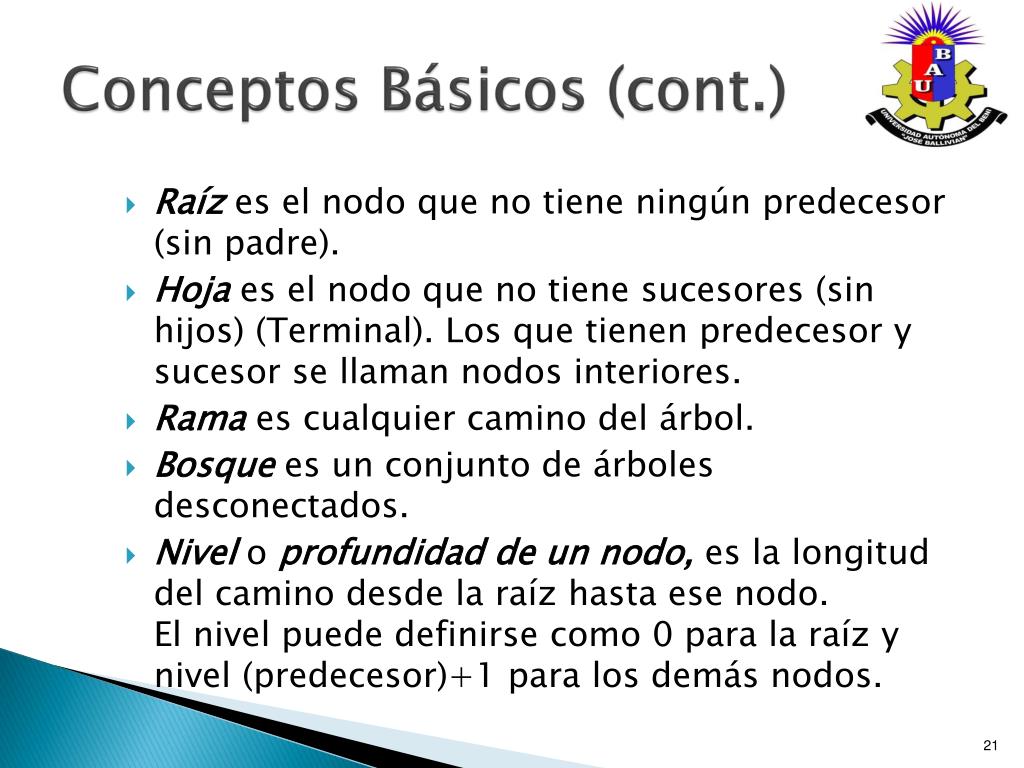

Conceptos Básicos (cont.)

  • Raíz es el nodo que no tiene ningún predecesor (sin padre).

  • Hoja es el nodo que no tiene sucesores (sin hijos) (Terminal). Los que tienen predecesor y sucesor se llaman nodos interiores.

  • Rama es cualquier camino del árbol.

  • Bosque es un conjunto de árboles desconectados.

  • Nivelo profundidad de un nodo, es la longitud del camino desde la raíz hasta ese nodo.El nivel puede definirse como 0 para la raíz y nivel (predecesor)+1 para los demás nodos.


Conceptos b sicos cont1

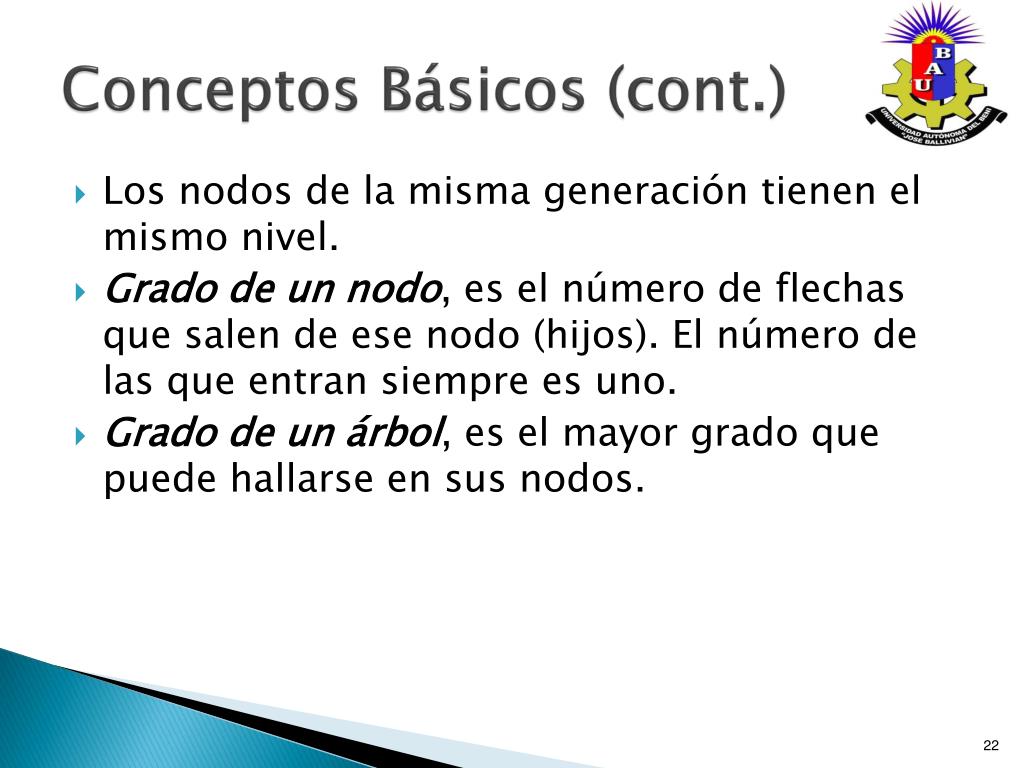

Conceptos Básicos (cont.)

  • Los nodos de la misma generación tienen el mismo nivel.

  • Grado de un nodo, es el número de flechas que salen de ese nodo (hijos). El número de las que entran siempre es uno.

  • Grado de un árbol, es el mayor grado que puede hallarse en sus nodos.


Conceptos b sicos cont2

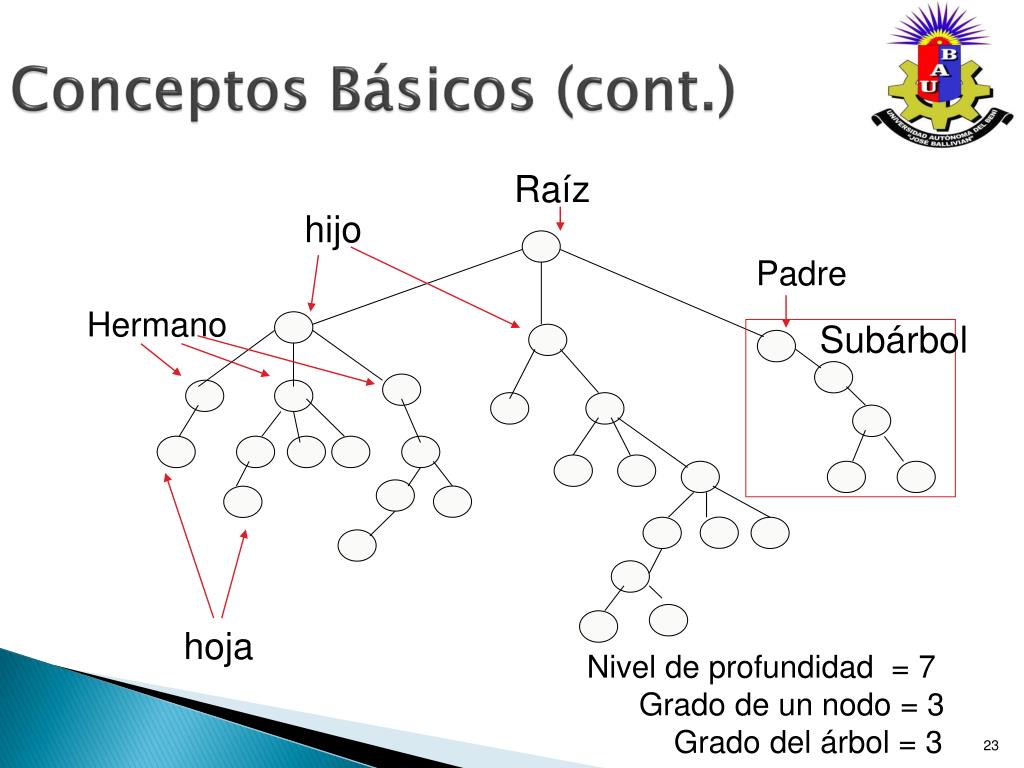

Conceptos Básicos (cont.)

Raíz

hijo

Padre

Hermano

Subárbol

hoja

Nivel de profundidad = 7

Grado de un nodo = 3

Grado del árbol = 3


Conceptos b sicos cont3

Conceptos Básicos (cont.)
