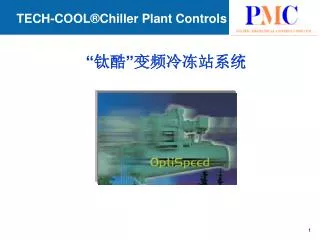

  1. “钛酷”变频冷冻站系统

  2. “钛酷”系统的诞生: • 全球能源市场需求超出供给能力 • 楼宇机电系统的节能要求达到40%以上 • 成熟优化的高效机组和变频机组IPLV对HVAC 系统的节能贡献 • VPF/VSF系统的推广应用 • 多(全)频冷冻站系统的综合控制

  3. 全变频冷站系统图 • 一次侧冷冻水系统变流量 • 一次侧冷却水系统变流量 • 冷却塔风机变风量 • 负荷调节变速反应和控制 • 动态平衡系统,浮动控制点

  4. 系统的综合网络 机房自控系统

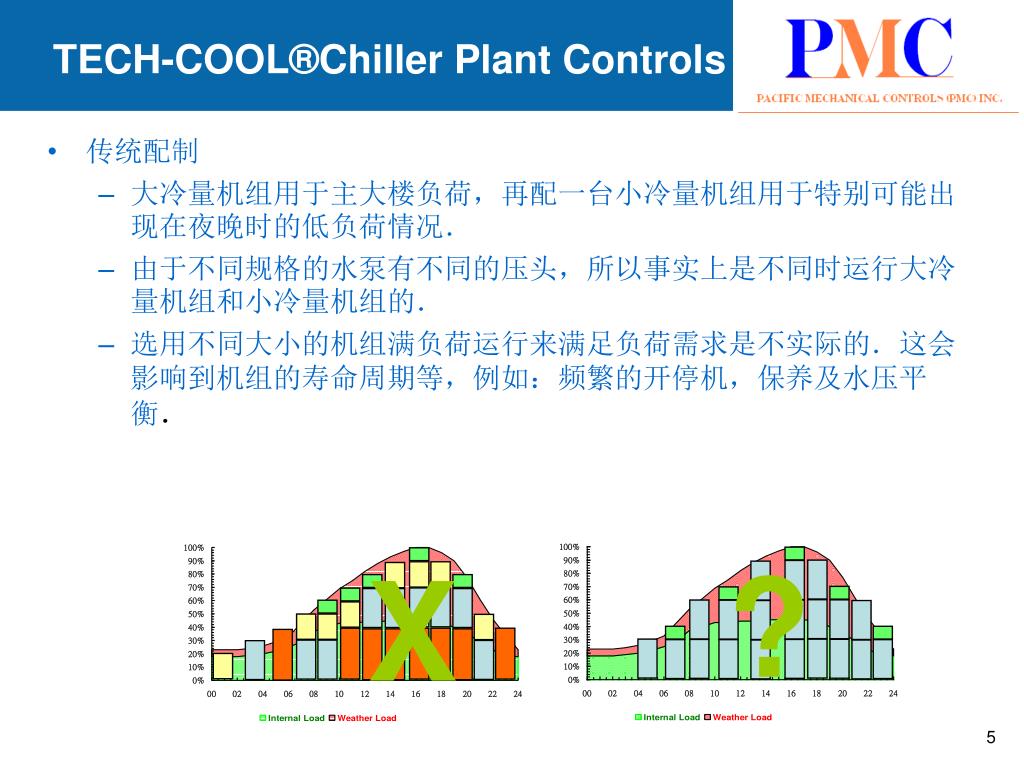

  5. ? X • 传统配制 • 大冷量机组用于主大楼负荷，再配一台小冷量机组用于特别可能出现在夜晚时的低负荷情况． • 由于不同规格的水泵有不同的压头，所以事实上是不同时运行大冷量机组和小冷量机组的． • 选用不同大小的机组满负荷运行来满足负荷需求是不实际的．这会影响到机组的寿命周期等，例如：频繁的开停机，保养及水压平衡．

  6. VSD Chillers Configuration VSD Three chillers ofequal size, eachwith variable speed drive VSD VSD VSD chiller with good efficiency at part load Conventional Chillers Configuration Two large chillersand one small chiller Small Chiller for low load

  7. 变频机组优点: • 所有机组大小相同，性能相同 • VSD机组非设计工况性能优越 • 不需配置小冷吨机组来满足低负荷需求 • 维修保养方便－零部件通用性强 • 公用总水管系统 • 简化设备 • 减缓机组隔离阀开启时的流量变化 结论:　带变频冷冻机的变流量冷冻站提供最佳的节能效果.

  8. 市场状况: • 定流量冷冻机组占主要份额 • 变流量冷冻机价格居高不下 • 定流量高效冷冻机提供了同时满足ASHRAE90.1-1997 和 ARI 550/590 标准状况IPLV (integrated part load value) 的要求. • ASHRAE 90.1-2010 新标准. 冷冻机组需满足: • 0.570KW/ton full load and 0.539 IPLV 或者 • 0.590KW/ton full load and 0.400 IPLV 结论: 高效定流量机组在满足ASHRAE和ARI节能标准的同时又将前期投资 最小化.

  9. 传统冷冻站控制系统特点: • 简单的冷冻机组启停,故障和水温设定 • 简单的机组群控,保证运营时间接近 • 硬节点连接到楼宇控制系统(BAS) • 内部机组制冷循环控制对冷却水系统有一定的要求 结论: 完全忽视了高效运行(节能要求) 和系统综合性的结合.

  10. 全变频冷冻站综合控制系统的特点 • 机组顺序控制＆最优负荷控制－保证系统水温 • 冷冻水流量控制－适应机组的需求 • 旁通管路控制－保证机组的最小流量 • 冷却塔风扇控制－保证最低冷却水进水温度 • 冷却水泵控制 Outdoor WB Temp

  11. 为什么选用”钛酷”超级节能冷冻站控制系统:为什么选用”钛酷”超级节能冷冻站控制系统: • 突破了变频冷冻站控制系统无法逾越的屏障: 在变流量系统中使用定流量冷机 • 不但可用于定流量冷机的控制,也完全使用于变流量冷机的控制(全能性) 使整个变频冷冻站年运行效率达到0.45kW/ton(全变频系统+变频冷机) 和 0.65kW/ton (多变频系统+定流量冷机). • 相比与传统的定流量冷冻站系统节能效果在45%-65%, • 100%的嵌入式WEB系统,通用的HVAC控制协议(LONworks,BacNet,Modbus 等),无需网关(接口)和硬节点控制. • 多样的人机界面: 触摸屏和网络浏览器提供快速本地或的远程接入 • 控制模块可无限扩展 • 无线通讯功能 • 远程调试和维护 • E-mail, paging 和短信 报警功能

  12. “钛酷”超级节能冷冻站控制系统核心理念: • Turbocharger Module: 以变频冷机控制模块为基础,专用于高效定流量的冷冻机部分负荷的控制. • Fuzzy Control Module: 模糊控制理念用于整个冷冻站系统的动态平衡控制,使各个变频控制设备运营在其部分负荷的最佳效率点上. 通过对每个变频设备的部分负荷最佳效率点的动态平衡计算,使整个冷冻站系统效率最佳. • Demand limit Control Module: 需求控制模块是通过输入生产厂家的设备在不同负荷下的数据,应用模糊控制理论,进行最佳效率点的计算同时加入前馈控制,从而平衡了PID控制的系统震荡和反应时间. 结论: 以上三个核心模块的应用,同时作用于冷冻站各个运营设备上,使整个变频冷冻站年运行效率达到0.45kW/ton(变频冷机) 和 0.65kW/ton(定流量冷机).

  13. 服务器 用户界面 TCP/IP 网络通讯 引擎 (JACE) 整合到末端控制及楼宇控制 输入/输出 模块 (IOM) 控制器 (EC) 传感器，水泵，冷却塔，阀门，VSD 带网络协议的机组控制 Universal Bus (BACnet, LON, Modbus etc.)

  14. 用户综合网络界面 网络浏览器
