Presentation Transcript


2012 okt ber 26

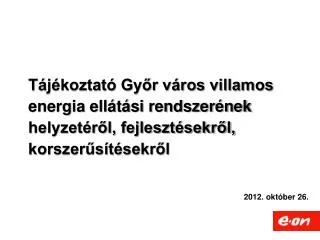

Tájékoztató Győr város villamosenergia ellátási rendszerének helyzetéről, fejlesztésekről, korszerűsítésekről

2012. október 26.


2012 okt ber 26

Bemutató fő témái

  • Általános bemutató

    • Elosztóhálózat

  • Beruházás

    • A 2011-es és 2012-es év beruházásai

    • Beruházások megoszlása a 2012-es évben

    • Nagyobb beruházások az egyes beruházási programok alatt

      • Felújítások, rekonstrukciók

      • Új energiaigények kielégítése

      • Hálózatkiváltások

      • Ipari parki beruházások

  • Üzemzavar

    • 0,4 kV-os KIF hálózatok üzemzavar elhárítása (Régiós)

    • KÖF hálózatok (20 kV-os légvezeték) üzemzavar elhárítása

    • KÖF hálózatok (10, 20 kV-os földkábel) üzemzavar elhárítása

  • Jövő


2012 okt ber 26

Általános bemutató

  • Elosztóhálózat:

  • - Nagyfeszültségű (120kV-os) szabadvezeték: 46,23 km

  • - Középfeszültségű (20kV-os) szabadvezeték: 68 km

  • - Középfeszültségű (20kV-os) földkábel: 66,24 km +7,9 km idegen

  • - Középfeszültségű (10kV-os) földkábel: 158,264 km +6,752 km idegen (+0,06km)

  • - Kisfeszültségű (0,4kV-os) légvezeték: 282,32 km (-2km)

  • - Kisfeszültségű (0,4kV-os) légkábel: 39,84 km (+3,12km)

  • - Kisfeszültségű (0,4kV-os) földkábel: 337,75 km (+2,1km)

  • - Közvilágítási légvezeték: 12,39 km (-0,2km)

  • - Közvilágítási légkábel: 1,39 km (+0,2km)

  • - Közvilágítási földkábel: 213,31 km (+0,2km)

  • - Transzformátor állomás (120/35/20/10kV-os)

    • -Déli , Keleti , Nádorvárosi, ÉDÁSZ, GMVG

  • - Transzformátor állomás (10-20/0,4kV-os):

  • - Győr: 305 db saját és 155db idegen tulajdonú

  • - Győrszentiván: 35db +10 db idegen (+1db)

  • - Ménfőcsanak: 29 db +6 db idegen (+2db)

  • - Gyirmót: 8 db + 1 db idegen


2012 okt ber 26

Beruházás

A 2011-es és 2012-es év beruházásai:

2011-es év Tény adat : 132,4 MFt

2012-es év Várható adat : 395,3 MFt

Beruházások megoszlása a 2012-es évben:

Saját beruházás 136,8 MFt

HFH (ügyféligényt kielégítő)203,5 MFt

Hálózat kiváltások212 MFt

Ipari parki beruházások55 MFt


2012 okt ber 26

  • Nagyobb beruházások az egyes beruházási programok alatt:

  • Felújítások, rekonstrukciók:

  • -Győr, Dunapart-Teleki 10kV-os kábel csere36 MFt

  • - A Dunaparti és a Teleki utca tr.állomások közötti 10kV-os papírkábel több helyen sérült, az üzemzavarok elkerülés érdekében cseréje szükségessé vált 1200m nyomvonalon

  • - Győr-Ménfőcsanak Öreg u. feszültség javító rekonstrukció23,3 MFt

  • - Öreg utcai feszültségpanasz megszüntetése végett feszültségjavító rekonstrukció során 580m KÖF földkábel, 560m KIF légvezeték, 100m KIF földkábel és 1 db betonházas tr.állomás létesítése

  • Új energiaigények kielégítése:

  • - Győr, Mécs L. u. LIDL vill12 MFt

  • - LIDL Áruház villamos energia igényének kielégítésére 200m KÖF földkábel és 1 db betonházas tr.állomás létesítése

  • - Győr, Zrinyi u. LEIER Kft. vill.12 MFt

  • - Leier Kft. (irodaház) többlet villamos energia igényének kielégítésére 20m földkábel és 1 db betonházas tr.állomás létesítése

  • - Győr, Szövetség u. 8 vill.10 MFt

  • - Létesülő társasházak villamos energia ellátására 50m KÖF földkábel, 200m KIF földkábel és 1 db betonházas tr.állomás létesítése

  • - Győr, Fehérvári u. 3 barkácsáruházvill.16 MFt

  • - Létesülő OBI áruház villaos energia igényének biztosítása érdekében 600m KÖF földkábel és 1 db betonházas tr. állomás létesítése

  • - Győr, Ipari park REHAU vill.25 MFt

  • - REHAU Kft. energia ellátásának kielégítésére 1300m KÖF kábel és 1 db KÖF kapcsolóállomás létesítése


2012 okt ber 26

  • Hálózatkiváltások

    • Győr, Sziget-Révfalu összekötése új Mosoni-Duna híddal,kapcsolódó utakkal, csomópontokkal és közműépítésekkel 212 MFt

      • I. ütem

        • Új Mosoni-Duna híd és csatlakozó úthálózat (Kálóczy tér - Töltésszer utca) 0,4kV-os kábel kiváltás és létesítés – 250m KIF légvezetékes hálózat kiváltása földkábeles hálózatra

        • Új Mosoni-Duna híd és csatlakozó úthálózat (Kálóczy tér - Töltésszer utca) 10kV-os kábel kiváltás – 650m KÖF földkábel kiváltás

      • II. ütem

        • Szigeti oldal csatlakozó úthálózat 0,4kV-os kábelhálózat kiváltás és létesítés – 1500m KIF légvezetékes hálózat kiváltása földkábeles hálózatra

        • Szigeti oldal csatlakozó úthálózat10kV-os kábelhálózat kiváltás – 100m KÖF földkábeles hálózat létesítés

      • III. ütem

        • Révfalui oldal csatlakozó úthálózat 0,4kV-os kábelhálózat kiváltás – 300m KIF légvezetékes hálózat és 700m KIF földkábeles hálózat kiváltása földkábeles hálózatra

      • Ipari parki beruházások

      • - Győr, Ipari park 120/20kV-os alállomás KÖF kivezetések55 MFt

      • - REHAU+NEMAK többlet energiaigényeinek kielégíthetősége, kapacitás bővítés valamint az üzembiztonság javítása érdekében 2000m KÖF kábelhálózat létesítése


2012 okt ber 26

Üzemzavar

Magyar Energia Hivatal által figyelt SAIDI folytonossági mutató alakulása:

∑ ( érintettfelhasználók száma (db) X kiesetettidőtartama (perc) )

összes fogyasztó (db)

SAIDI (perc)* =

E.ON ÉSZAK-DUNÁNTÚLI ÁRAMHÁLÓZATI ZRT Győri régió területén:

2011 év 91 perc

2012. 1-8 hó65,7 perc

*Nem tervezett áramszünetekre vonatkozik

0,4 kV-os KIF hálózatok üzemzavar elhárítása (Régiós):

  • Garantált szolgáltatások:

  • Egyedi és szakaszhibák 2011-ben:5724 db

  • Garantált szolgáltatás be nem tartása:8 db (0,1%)

  • Egyedi és szakaszhibák 2012. 1-8 hóban:4077 db

  • Garantált szolgáltatás be nem tartása:12 db (0,29 %)


2012 okt ber 26

KÖF hálózatok (20 kV-os légvezeték) üzemzavar elhárítása:

Rövid idejű zavartatások száma (GVA,LVA)2011, 2012 01-08. hó

Gőnyűi, Győrszentiváni, Szőgyei 20kV-os vonalakon

Üzemzavari darabszám 2011, 2012. 01-08 hó

Gönyűi, Győrszentiváni, Szőgyei 20kV-os vonalakon


2012 okt ber 26

KÖF hálózatok (10, 20 kV-os földkábel) üzemzavar elhárítása:

Rövid idejű zavartatások (LVA) és üzemzavarok száma

2011, 2012 01-08 hó

GYŐR 10, 20kV-os kábel vonalak


2012 okt ber 26

Jövőkép

  • 2012 4.negyedév, Győr Ifjúsági Olimpiára való felkészülés

  • Győr Újváros rehabilitációja (folyamatos)

  • 2013-tól MVG alállomás bevonása Győr Dunapart állomás tehermentesítésére további kapacitás áll rendelkezésre

  • 2013-tól Győr Ipari Park alállomás építése 120kV és KÖF csatlakozások kialakítása
