  1. 5. témakör Hőtermelés és hűtés

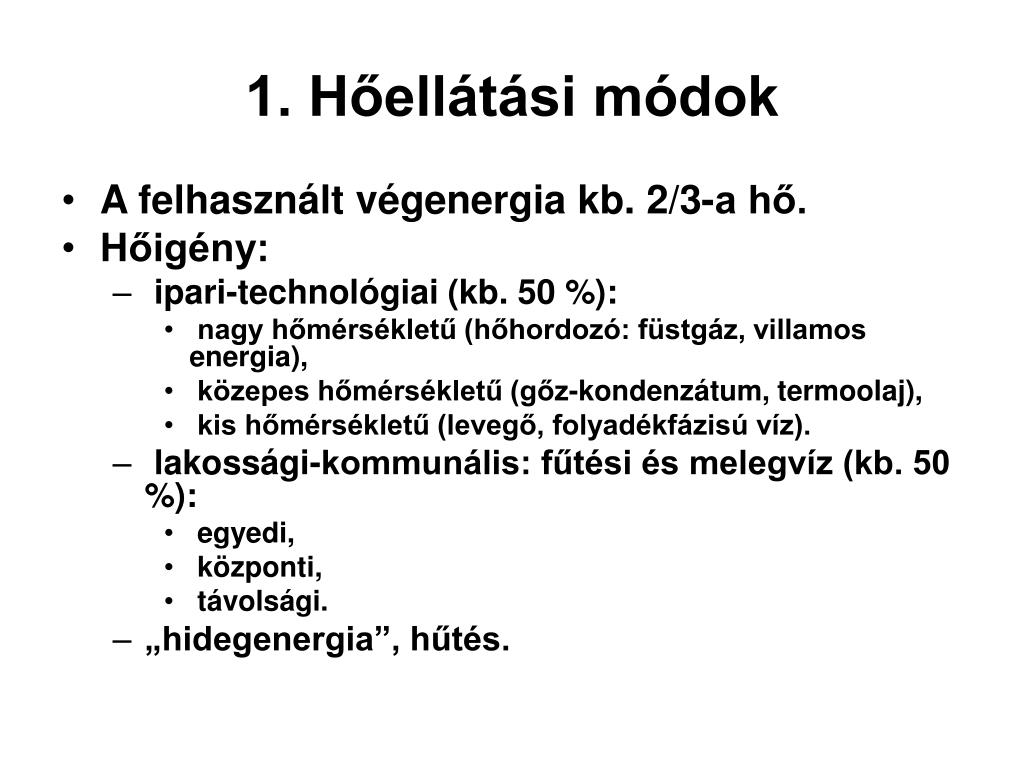

  2. 1. Hőellátási módok • A felhasznált végenergia kb. 2/3-a hő. • Hőigény: • ipari-technológiai (kb. 50 %): • nagy hőmérsékletű (hőhordozó: füstgáz, villamos energia), • közepes hőmérsékletű (gőz-kondenzátum, termoolaj), • kis hőmérsékletű (levegő, folyadékfázisú víz). • lakossági-kommunális: fűtési és melegvíz (kb. 50 %): • egyedi, • központi, • távolsági. • „hidegenergia”, hűtés.

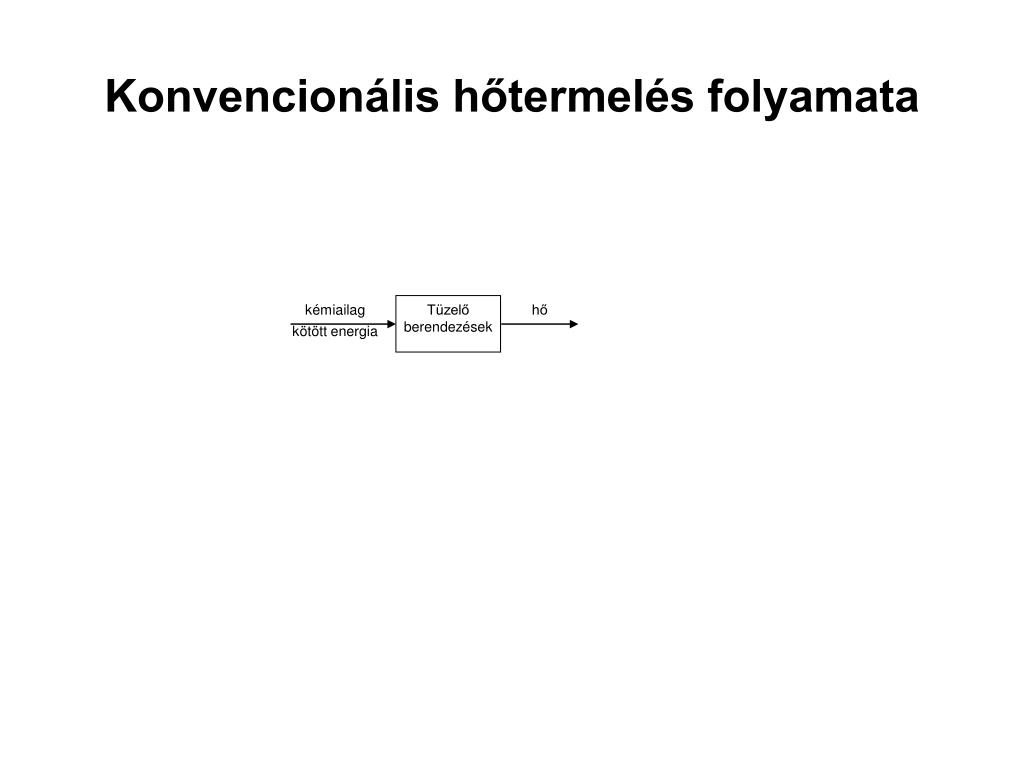

  3. Tüzelő berendezések kémiailag kötött energia hő Konvencionális hőtermelés folyamata

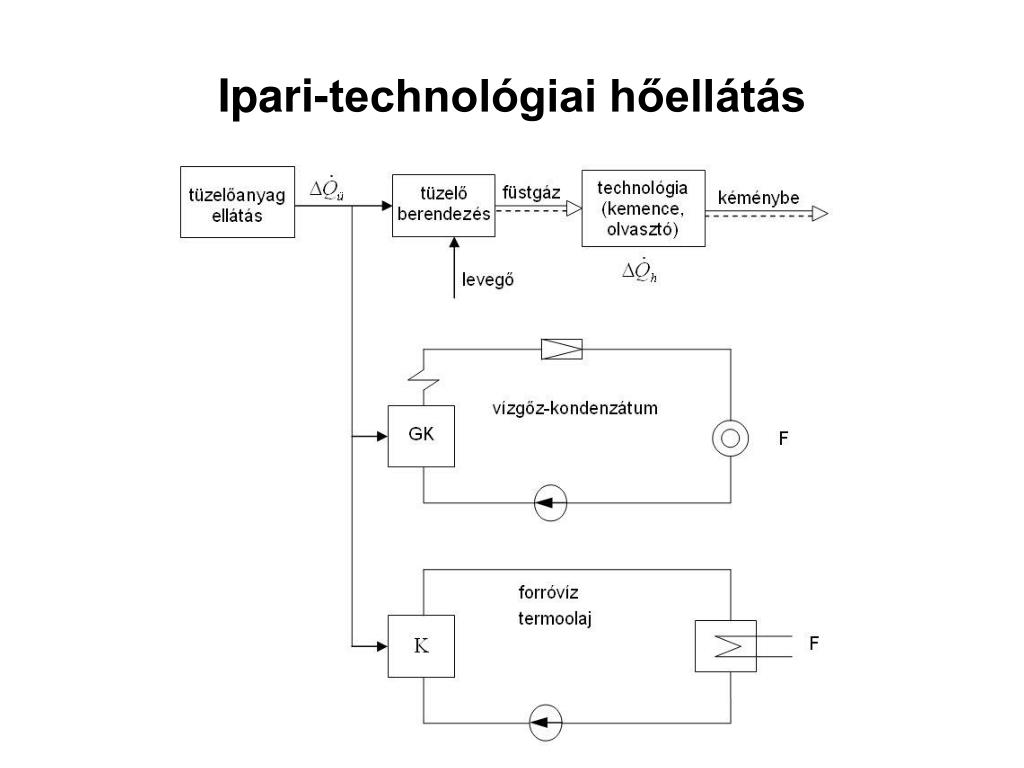

  4. Ipari-technológiai hőellátás

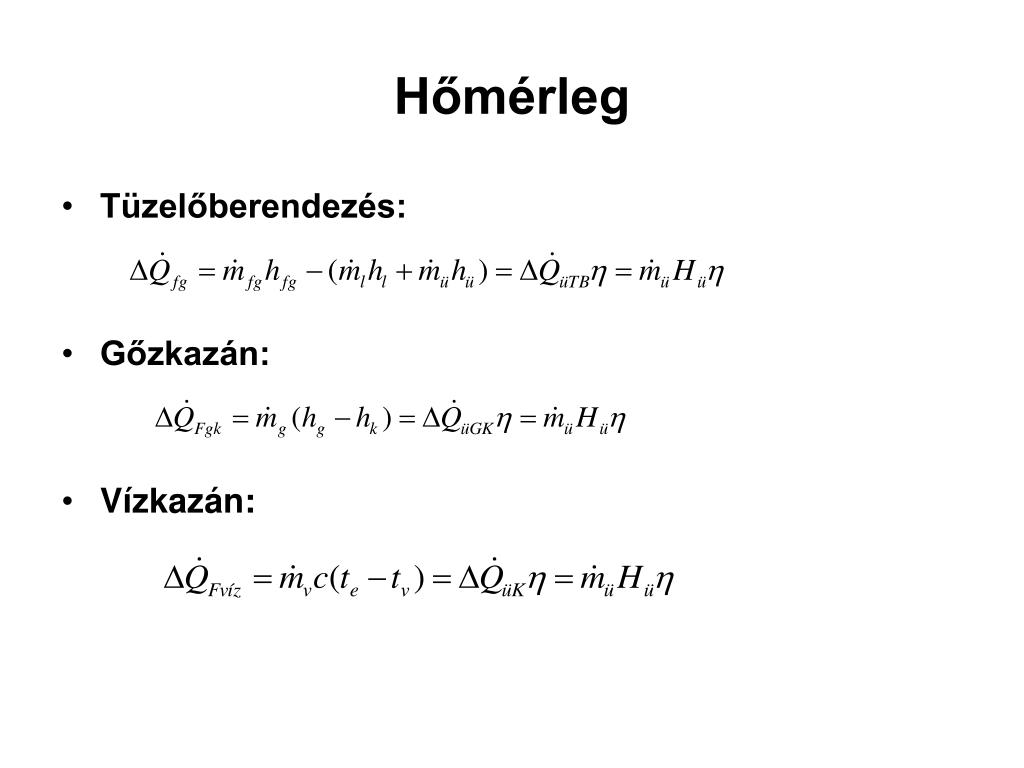

  5. Hőmérleg • Tüzelőberendezés: • Gőzkazán: • Vízkazán:

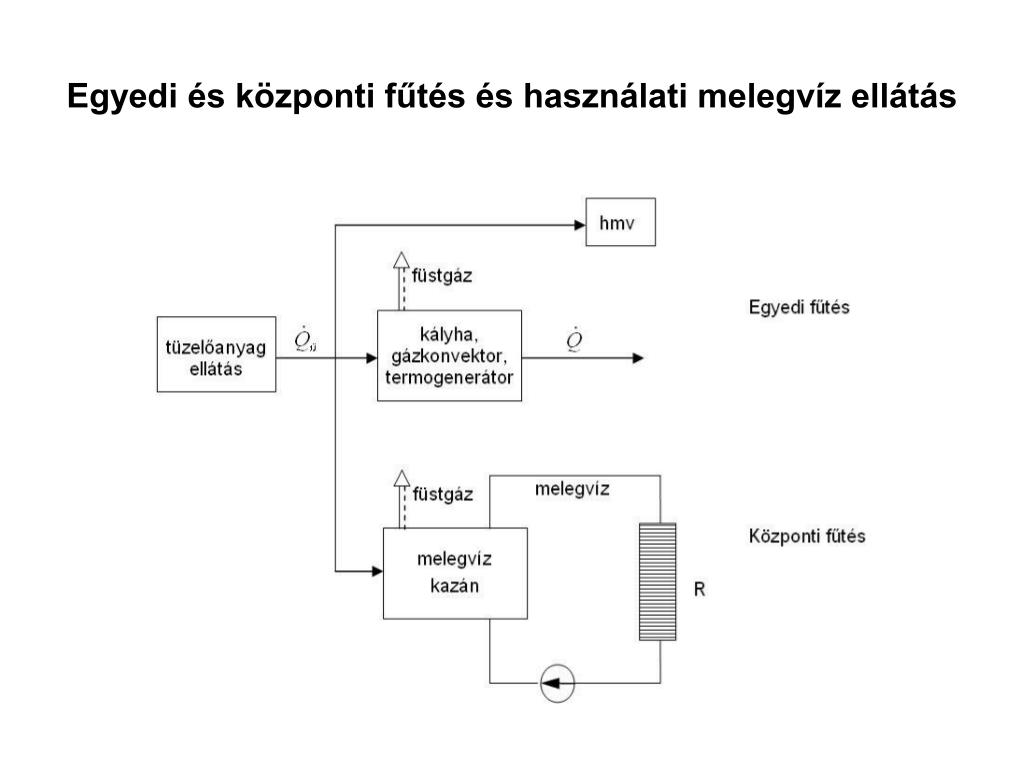

  6. Egyedi és központi fűtés és használati melegvíz ellátás

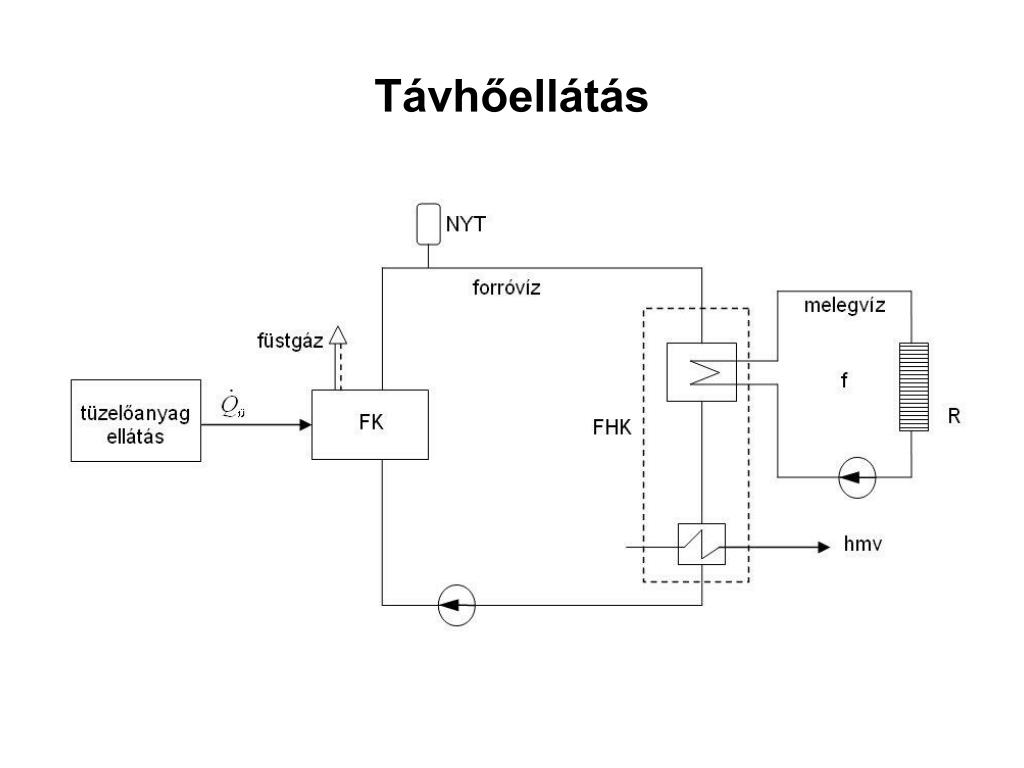

  7. Távhőellátás

  8. Folyamat, hatásfok • A tüzelőanyagok kémiailag kötött energiája a tüzelőberendezésben hővé alakul, s hőjét átadja a hőhordozónak (levegő, folyadék- és gőzfázisú víz, termoolaj), s a hőhordozó biztosítja a fogyasztó hőteljesítményét. • Energetikai jellemző: • Mértékegység: teljesítmény [Whő/Wü ill. Wü/Whő], hő [Jhő/Jü ill. Jü/Jhő]: • ηQ= 0,6-0,94 ill. qQ=1,7-1,06.

  9. Folyamat, hatásfok • ηFM<ηkazán. • Gőz hőhordozójú FM: • kondenzvíz-gazdálkodás (visszatérő kondenzátum mennyiségének növelése), • hulladékhő-hasznosítás. • Forróvíz hőhordozójú FM: • forróvíz nyomástartása, • hőteljesítmény növelésével nő a hatásfok. • Osztrák adatok: • egyedi hőellátás: qQ≈2 J/J, • távhő: qQ≈1,5 J/J, s ezzel a környezetszennyezés is kisebb (kibocsátások csökkennek + magasabb kémény, nagyobb mértékű hígulás).

  10. Energiafolyam ábra

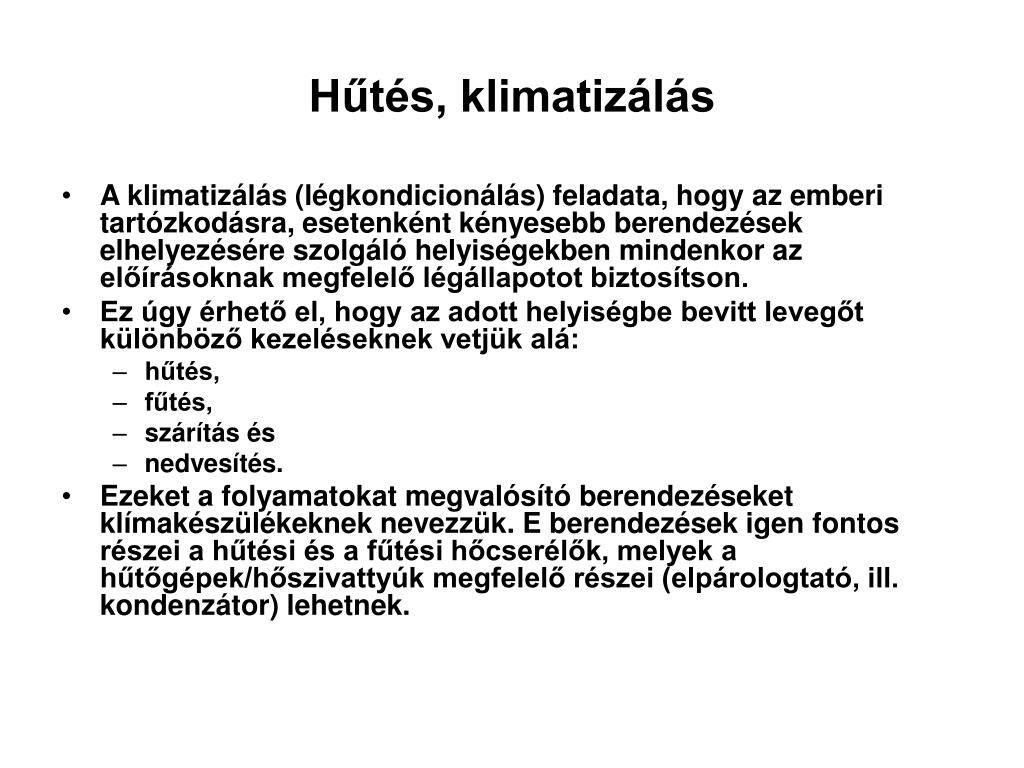

  11. Hűtés, klimatizálás • A klimatizálás (légkondicionálás) feladata, hogy az emberi tartózkodásra, esetenként kényesebb berendezések elhelyezésére szolgáló helyiségekben mindenkor az előírásoknak megfelelő légállapotot biztosítson. • Ez úgy érhető el, hogy az adott helyiségbe bevitt levegőt különböző kezeléseknek vetjük alá: • hűtés, • fűtés, • szárítás és • nedvesítés. • Ezeket a folyamatokat megvalósító berendezéseket klímakészülékeknek nevezzük. E berendezések igen fontos részei a hűtési és a fűtési hőcserélők, melyek a hűtőgépek/hőszivattyúk megfelelő részei (elpárologtató, ill. kondenzátor) lehetnek.

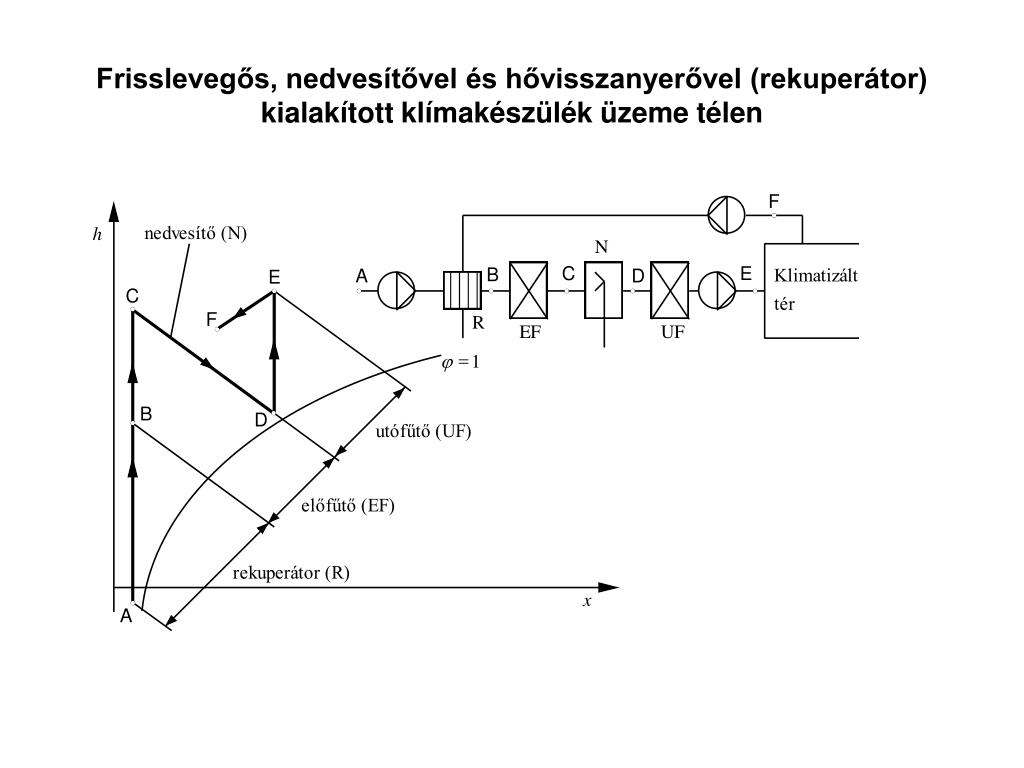

  12. Frisslevegős, nedvesítővel és hővisszanyerővel (rekuperátor) kialakított klímakészülék üzeme télen

  13. Frisslevegős, nedvesítővel és felületi hűtővel kialakított klímakészülék üzeme nyáron

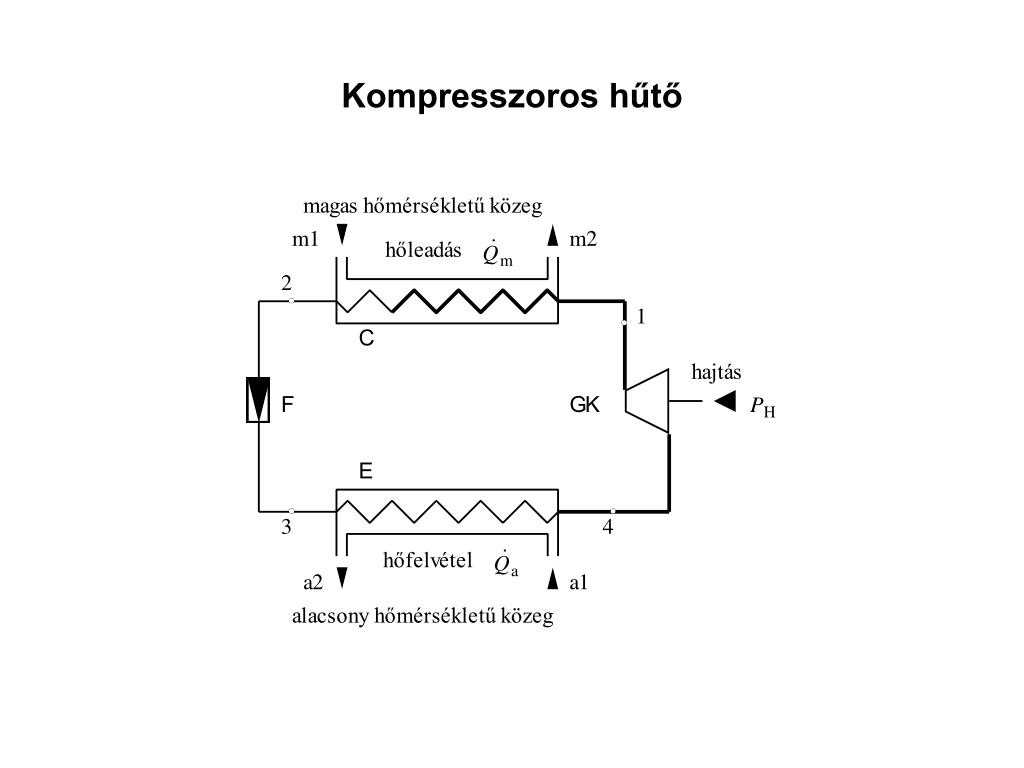

  14. Kompresszoros hűtő

  15. Levegő fűtés és hűtés (fan-coil rendszer) Melegvíz hőforrás Fogyasztók légtere levegő levegőcsere

  16. Fan-coil rendszer • Hőforrások: • Kaloriferek (gőz, melegvíz - levegő hőcserélők), • Melegvíz-kazán - levegő hőcserélő, • Kapcsolt hőtermelés. • Hűtőforrás: • Abszorpciós hűtőgép vízgőz hűtőközeggel, sűrítés termikus módszerrel (illeszkedés a távhőhöz): • H2O+LiBr → 6-12 oC, • H2O+NH3 → <0 oC. • Kompresszoros hűtőgép hűtőközeggel (R134a), sűrítés villamosenergia-hajtású kompresszorral.

  17. Hűtőközeg (vízgőz) Hűtővíz hűtőtorony pf kihajtó kondenzátor Fűtővíz85-90°C Hűtővíz 27°C fojtószelep Hűtőközeg (vízgőz) Vpa 12-14°C abszorber Fogyasztók légtere levegő Hűtővíz 27°C 6°C elgőzölögtető H2o + LiBr-oldat Abszorpciós hűtő
