  1. Modelo entidad-relación Informática Aplicada

  2. Contenido • Conjuntos de entidades • Conjuntos de relaciones • Diseño • Mapeo de restricciones • Claves • Diagramas E-R • Diagramas E-R extendidos • Diseño de un esquema de base de datos E-R • Reducción de un esquema E-R a tablas

  3. Conjunto de entidades • Una base de datos puede ser modelada como • Conjunto de entidades • Relación entre entidades • Una entidad es un objeto que existe, y es distinguible de otros objetos • Ejemplo: persona específica, compañía, evento, planta • Las entidades tienen atributos • Ejemplo: personas tienen nombre y dirección • Un conjunto de entidades es un conjunto de entidades del mismo tipo que comparten las mismas propiedades • Ejemplo: conjunto de personas, compañías, árboles, días festivos.

  4. Conjunto de clientes y préstamos customer-id customer- customer- customer- loan- amount name street city number

  5. Atributos • Una entidad es representada como un conjunto de atributos, que describe las propiedades poseídas por todos los miembros del conjunto de entidades. • Dominio – conjunto de valores permitidos para cada atributo. • Tipos de atributo: • Atributos simples y compuestos • Atributos univaluados y multivaluados. • Atributo multivaluado. P.ej. Números telefónicos • Atributos derivados • Puede calcularse a partir de otros atributos • P.ej. La edad puede calcularse a partir de fecha de nacimiento Ejemplo: customer = (customer-id, customer-name, customer-street, customer-city) loan = (loan-number, amount)

  6. Atributos compuestos Nombre Apellido_paterno Apellido_materno Nombres Dirección Calle Número Colonia Codigo_postal

  7. Conjuntos de relaciones • Una relación es una asociación entre varias entidades Ejemplo:HayesdepositorA-102entidad customer relación entidad account • Un conjunto de relaciones es una relación matemática entre n>=2 entidades, cada una tomada de un conjunto de entidades {(e1, e2, … en) | e1  E1, e2  E2, …, en  En} donde(e1, e2, … en) es una relación • Ejemplo: (Hayes, A-102) depositor

  8. El conjunto de relaciones borrower (prestatario)

  9. Conjunto de relaciones (cont.) • Un atributo también puede pertenecer a una relación • Por ejemplo, el conjunto de relaciones depositor entre los conjuntos de entidades customer y account puede tener el atributo access-date

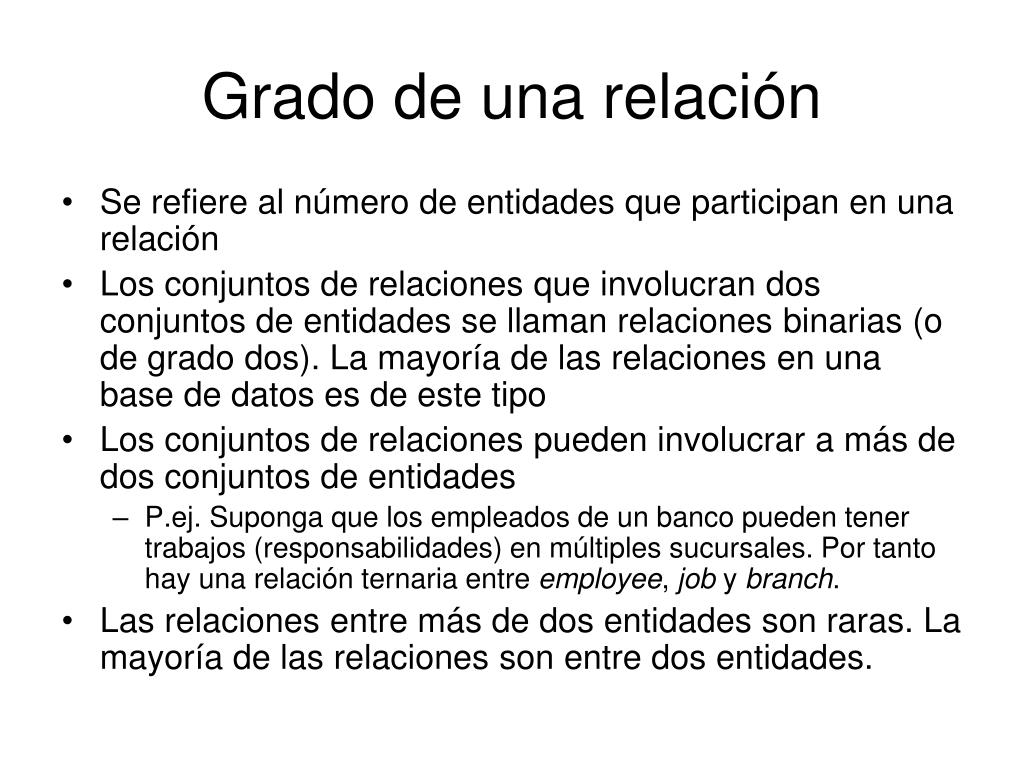

  10. Grado de una relación • Se refiere al número de entidades que participan en una relación • Los conjuntos de relaciones que involucran dos conjuntos de entidades se llaman relaciones binarias (o de grado dos). La mayoría de las relaciones en una base de datos es de este tipo • Los conjuntos de relaciones pueden involucrar a más de dos conjuntos de entidades • P.ej. Suponga que los empleados de un banco pueden tener trabajos (responsabilidades) en múltiples sucursales. Por tanto hay una relación ternaria entre employee, job y branch. • Las relaciones entre más de dos entidades son raras. La mayoría de las relaciones son entre dos entidades.

  11. Cardinalidades de mapeo • Expresa el número de entidades a las cuales otra entidad puede ser asociada vía un conjunto de relaciones. • Más útil en describir conjuntos de relaciones binarias • Para una relación binaria el mapeo de cardinalidades puede ser • Uno a uno • Uno a muchos • Muchos a uno • Muchos a muchos

  12. Cardinalidades de mapeo

  13. Cardinalidades de mapeo

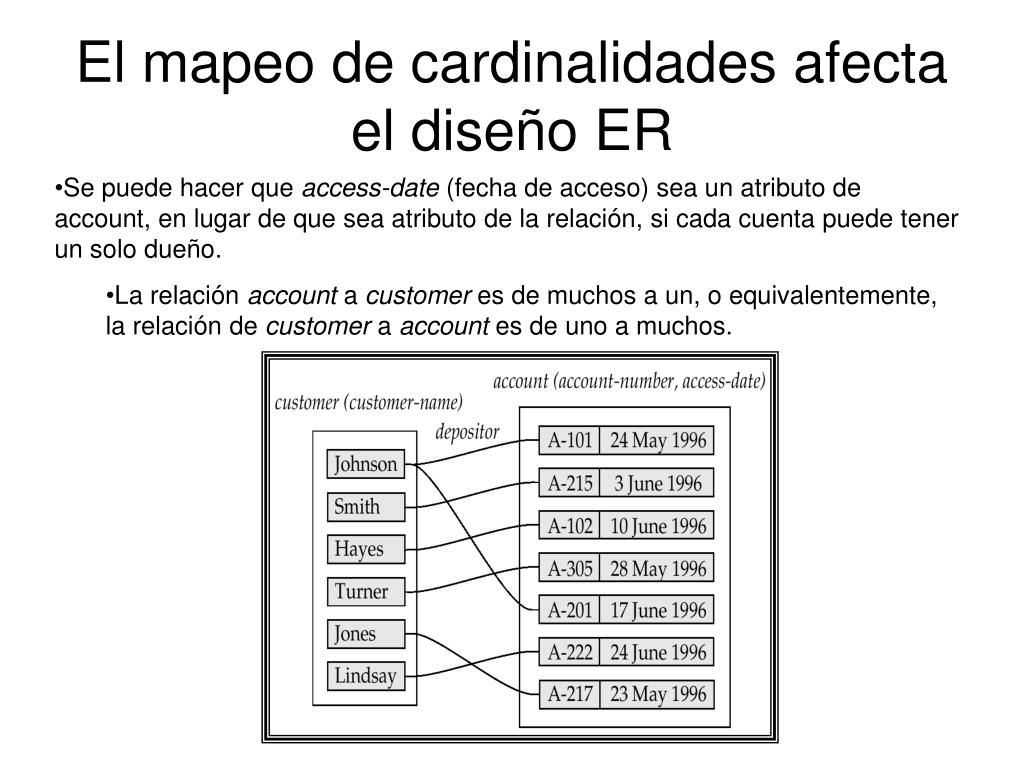

  14. El mapeo de cardinalidades afecta el diseño ER • Se puede hacer que access-date (fecha de acceso) sea un atributo de account, en lugar de que sea atributo de la relación, si cada cuenta puede tener un solo dueño. • La relación account a customer es de muchos a un, o equivalentemente, la relación de customer a account es de uno a muchos.

  15. Diagrama ER con atributos compuestos, multivaluados y derivados

  16. Conjunto de relaciones con atributos

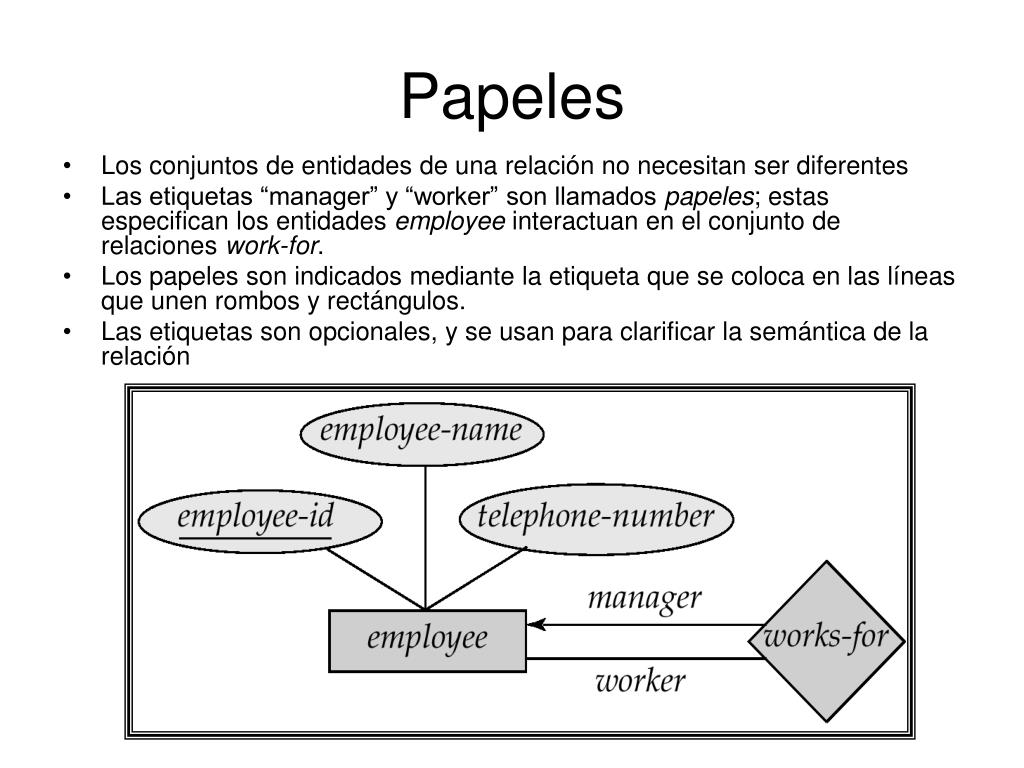

  17. Papeles • Los conjuntos de entidades de una relación no necesitan ser diferentes • Las etiquetas “manager” y “worker” son llamados papeles; estas especifican los entidades employee interactuan en el conjunto de relaciones work-for. • Los papeles son indicados mediante la etiqueta que se coloca en las líneas que unen rombos y rectángulos. • Las etiquetas son opcionales, y se usan para clarificar la semántica de la relación

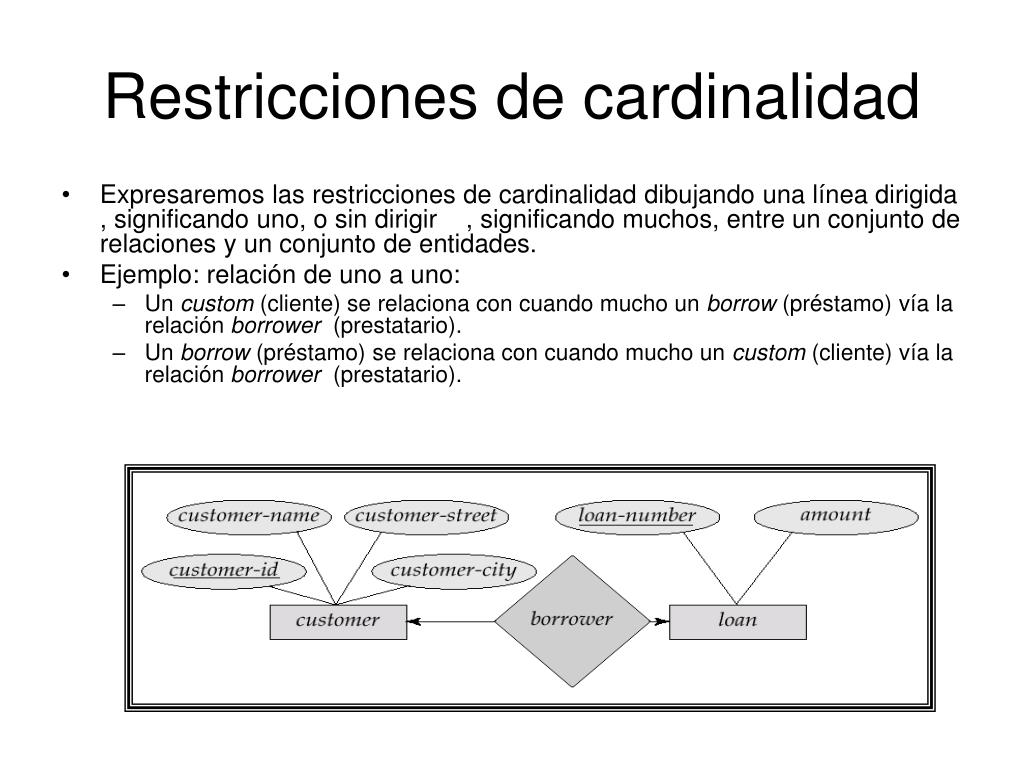

  18. Restricciones de cardinalidad • Expresaremos las restricciones de cardinalidad dibujando una línea dirigida , significando uno, o sin dirigir , significando muchos, entre un conjunto de relaciones y un conjunto de entidades. • Ejemplo: relación de uno a uno: • Un custom (cliente) se relaciona con cuando mucho un borrow (préstamo) vía la relación borrower (prestatario). • Un borrow (préstamo) se relaciona con cuando mucho un custom (cliente) vía la relación borrower (prestatario).

  19. Relaciones uno a muchos En la relación uno a muchos un préstamo es asociado con a lo más un cliente vía borrower, un cliente es asociado con varios (inclusive 0) préstamos vía borrower.

  20. Relaciones muchos a uno En la relación muchos a uno un préstamo es asociado con varios (inclusive 0) clientes vía borrower, un cliente es asociado con a lo más un préstamo vía borrower.

  21. Relaciones muchos a muchos Un préstamo es asociado con varios (inclusive 0) clientes vía borrower Un cliente es asociado con varios (inclusive 0) préstamos vía borrower.

  22. Participación de un conjunto de entidades en un conjunto de relaciones • Participación total (indicada por doble línea) cada entidad de un conjunto de entidades participa en al menos una relación en el conjunto de relaciones. • P. ej. La participación de loan (préstamo) en borrower es total • Todo préstamo debe tener un cliente asociado a él vía borrower. • Participación parcial (indicada por línea sencilla) algunas entidades del conjunto de entidades pueden no participar en el conjunto de relaciones • La participación de cutomer (cliente) en borrower es parcial.

  23. Notación alternativa de cardinalidad Límites de cardinalidad también pueden expresar restricciones de participación.

  24. Claves • Una super clave en un conjunto de entidades es uno o más atributos cuyos valores únicos determinan cada entidad. • Una clave candidata de un conjunto de entidades es una super clave mínima. • Customer_id es una clave candidata de customer. • Acount_number es una clave candidata de account. • Aunque puedan existir varias claves candidatas, una de las claves candidatas es seleccionada para ser la claveprimaria.

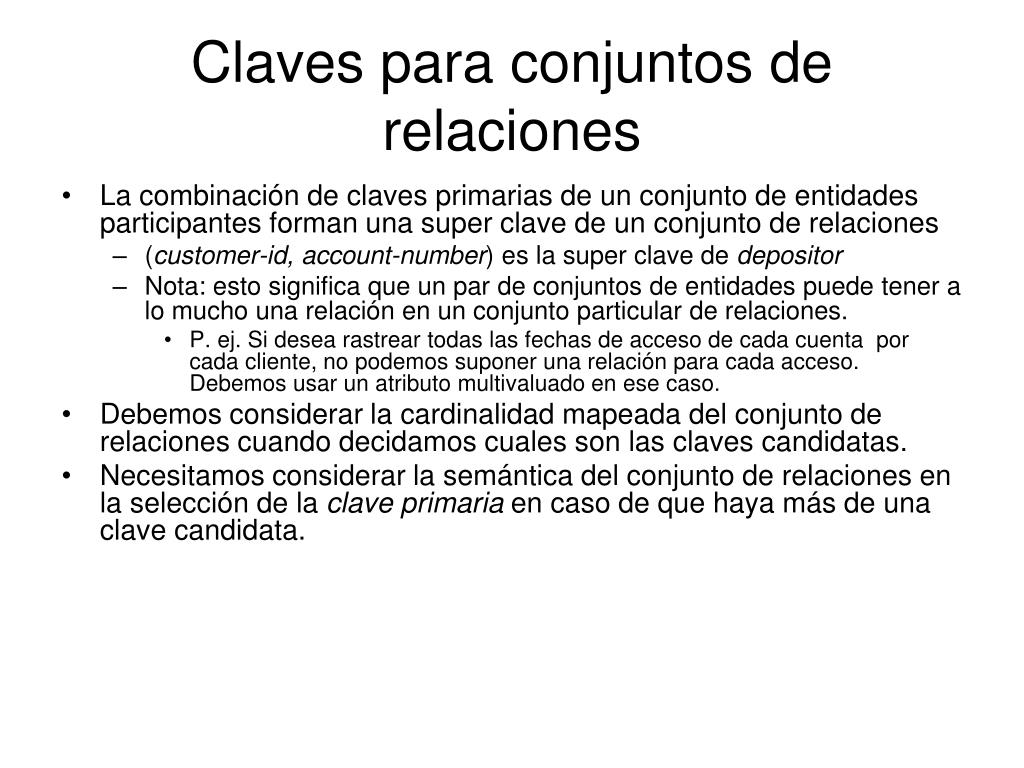

  25. Claves para conjuntos de relaciones • La combinación de claves primarias de un conjunto de entidades participantes forman una super clave de un conjunto de relaciones • (customer-id, account-number) es la super clave de depositor • Nota: esto significa que un par de conjuntos de entidades puede tener a lo mucho una relación en un conjunto particular de relaciones. • P. ej. Si desea rastrear todas las fechas de acceso de cada cuenta por cada cliente, no podemos suponer una relación para cada acceso. Debemos usar un atributo multivaluado en ese caso. • Debemos considerar la cardinalidad mapeada del conjunto de relaciones cuando decidamos cuales son las claves candidatas. • Necesitamos considerar la semántica del conjunto de relaciones en la selección de la clave primaria en caso de que haya más de una clave candidata.

  26. Diagrama E-R de una relación ternaria

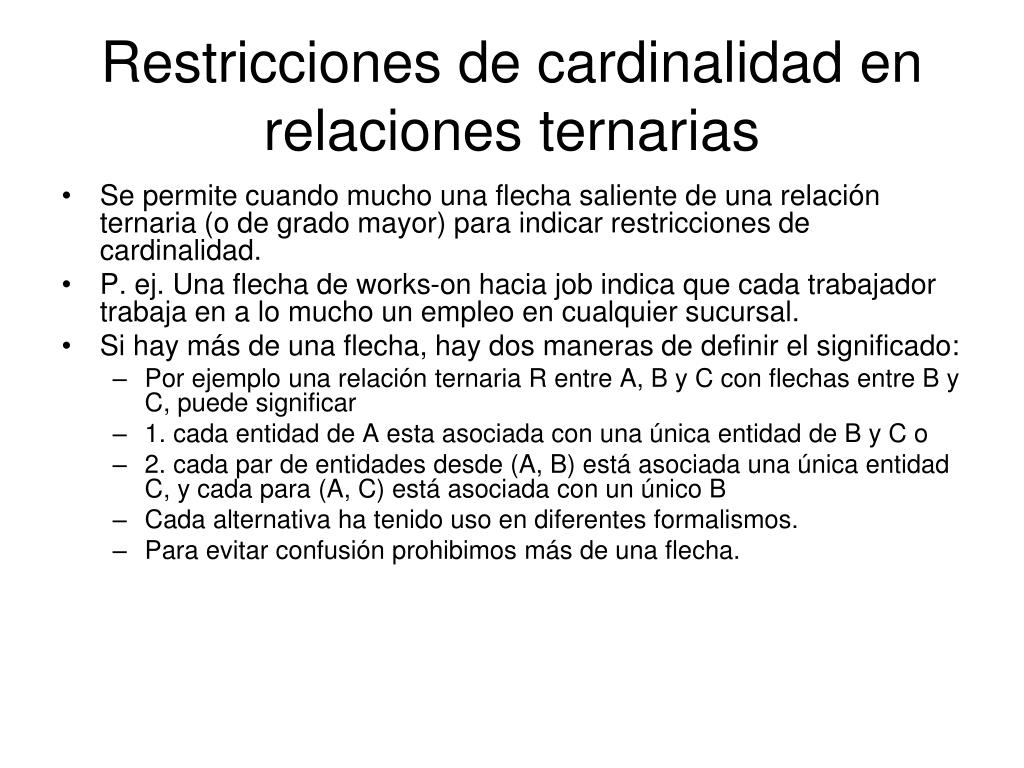

  27. Restricciones de cardinalidad en relaciones ternarias • Se permite cuando mucho una flecha saliente de una relación ternaria (o de grado mayor) para indicar restricciones de cardinalidad. • P. ej. Una flecha de works-on hacia job indica que cada trabajador trabaja en a lo mucho un empleo en cualquier sucursal. • Si hay más de una flecha, hay dos maneras de definir el significado: • Por ejemplo una relación ternaria R entre A, B y C con flechas entre B y C, puede significar • 1. cada entidad de A esta asociada con una única entidad de B y C o • 2. cada par de entidades desde (A, B) está asociada una única entidad C, y cada para (A, C) está asociada con un único B • Cada alternativa ha tenido uso en diferentes formalismos. • Para evitar confusión prohibimos más de una flecha.

  28. Relaciones binarias vs. No binarias • Muchas relaciones que parecen no binarias son mejor representadas como relaciones binarias. • P. ej. Una relación ternaria padres entre hijo y su padre y madre es mejor reemplazada por dos relaciones binarias, padre y madre. • Usar dos relaciones binarias nos permite información parcial (p.ej. Que solo se conozca a la madre) • Pero hay relaciones que son no binarias por naturaleza, p.ej. Work-on

  29. Convertir relaciones no binarias a binarias • En general cualquier relación puede ser representada usando relaciones binarias crenado un conjunto de entidades artificial. • Reemplace R entre los conjuntos de entidades A, B y C con un conjunto de entidades E, y tres conjuntos de relaciones: • 1. RA, entre E y A 2. RB entre E y B 3. RC entre E y C • Cree un atributo especial identificado por E • Agregue cualquier atributo de R a E • Para cualquier relación (ai, bi, ci) en R, cree • 1. una nueva entidad ei en el conjunto de entidades E • 2. agregue (ei, ai) a RA • 3. agregue (ei, ai) a RB • 4. agregue (ei, ci) a RC

  30. Convertir relaciones no binarias a binarias • También es necesario traducir las restricciones • Traducir todas las restricciones puede ser imposible • Puede haber instancias en el esquema traducido que puedan no corresponder a ninguna instancia de R • Ejercicio: agregue restricciones a las relaciones RA, RB, RC para asegurar que la entidad creada corresponda exactamente a cada una de los conjuntos de entidades A, B y C. • Podemos evitar crear un atributo identificado haciendo E una conjunto de entidades débiles identificado por los tres conjuntos de relaciones.

  31. Cuestiones de diseño • Uso de conjunto de entidades vs. atributos. La elección depende de la estructura de la empresa a ser modelada, y de la semántica asociada con el atributo en cuestión • Uso de conjunto de entidades vs. Conjunto de relaciones. La posible guía es designar un conjunto de relaciones para describir una acción que ocurre entre entidades. • Conjuntos de relaciones binarios vs. N-arios. Aunque es posible reemplazar cualquier conjunto de relaciones no binario por un número de conjuntos de relaciones binaria, un conjunto de relaciones n-ario muestra más claramente que varias entidades participan en una relación simple. • Cuando poner atributos en las relaciones

  32. Conjunto de entidades débiles • Un conjunto de entidades que no tiene una clave principal es llamado conjunto de entidades débil. • La existencia de un conjunto de entidades débil depende de la existencia de un conjunto de entidades identificadoras. • Debe ser relacionada con el conjunto de entidades identificadoras vía una relación uno-a-mucho total desde la entidad identificadora hacia el conjunto de entidades débil. • Dibuje la relación identificadora con un diamante de doble trazo. • El discriminador (clave parcial) de un conjunto de entidades débil es el conjunto de atributos que distingue entre todas las entidades del conjunto de entidades débil. • La clave primaria de un conjunto de entidades débil está formado por la clave primaria del conjunto de entidades fuerte de la cual el conjunto de entidades débil depende su existencia, más un discriminador del conjunto de entidades débil.

  33. Conjunto de entidades débiles (cont.) • Dibujamos el conjunto de entidades débil con un doble rectángulo. • Se subraya con líneas punteadas el discriminador del conjunto de entidades débil • Discriminador payment-number del conjunto de entidades payment. • Clave primaria para payment – (loan-number, payment-number)

  34. Conjunto de entidades débiles (cont.) • Nota: La clave primaria del conjunto de entidades fuerte no se almacena explícitamente con el conjunto de entidades débil, ya que está implícito en la relación identificadora. • Si loan-number fuera explícitamente almacenada, payment sería una entidad fuerte, pero la relación entre payment y loan estaría duplicada por la relación implícita definida por el atributo loan-number común a payment y loan.

  35. Más ejemplos de conjuntos de entidades débiles • En una universidad, un curso es una entidad fuerte y oferta-curso puede ser modelado como una entidad débil. • El discriminador de oferta-curso sería semestre (incluyendo el año) y número-sección (si hay mas de una sección). • Si modelamos oferta-curso como entidad fuerte modelaríamos número-curso como un atributo. Luego la relación con curso estaría implícita en el atributo número-curso.

  36. especialización • Proceso de diseño descendente (Top-Down): designamos subgrupos dentro de un conjunto de entidades que son distintos de otras entidades en el conjunto. • Estos subgrupos se convierten en conjuntos de entidades de bajo nivel que tienen atributos o participan en relaciones que no se aplican a los conjuntos de entidades de alto nivel. • Se dibujan con un triángulo etiquetado ISA (es un) • Atributos heredados – un conjunto de entidades de bajo nivel hereda todos los atributos y participación en relaciones de un conjunto de entidades de alto nivel al cual está ligado.

  37. Ejemplo de especialización

  38. Generalización • Un proceso de diseño ascendente (bottom-up) – combina un número de conjuntos de entidades que comparten las mísmas características en un conjunto de entidades de más alto nivel. • La especialización y la generalización son inversiones simples la una de la otra; son representadas en un diagrama ER de la misma manera. • Los términos especialización y generalización se usan indistintamente.

  39. Generalización • Puede haber múltiples especializaciones de un conjunto de entidades basado en diferentes aspectos. • P.ej. Permanet-eployee vs. Temporary-employee, ademas de officer, secretary vs. Teller. • Cada empleado particular puede ser: • Un miembro de Permanet-eployee vs. Temporary-employee, • Y también un miembro de officer, secretary vs. Teller. • La relación ISA también se refiere a la relación superclase-subclase.

  40. Diagrama ER de una empresa bancaria
