Progetto di un impianto di raffrescamento a tutta aria

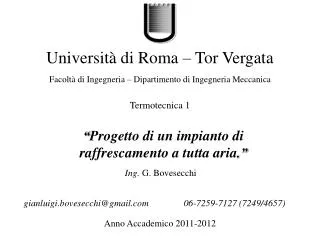

Università di Roma – Tor Vergata

Facoltà di Ingegneria – Dipartimento di Ingegneria Meccanica

Termotecnica 1

“Progetto di un impianto di raffrescamento a tutta aria.”

Ing. G. Bovesecchi

[email protected]

06-7259-7127 (7249/4657)

Anno Accademico 2011-2012


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria

Un impianto a tutta aria deve garantire in un locale di 400 m3una temperatura di 26°C e un umidità relativa del 50%. Il locale presenta un carico termico di 2,8kW ed un carico di umidità di 1,84 kgv/h. Devono essere inoltre garantiti 0,5 ric/h (ricambi di volume d’aria). L’ambiente esterno si trova a 34°C e 80% di umidità relativa. Sapendo che il salto di temperatura tra l’aria all’interno del locale e l’aria immessa non deve essere superiore a 10°C, verificare se è necessario dover far ricircolare una portata di aria immessa e in che percentuale. Determinare inoltre le potenze da fornire alla batteria di raffreddamento e post riscaldamento.

Considerare un fattore di by-pass pari al 7% e un aumento della temperatura della miscela dovuto al ventilatore pari a 2°C.


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria

104

E

27,25

53

A

10,5

0,863


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria

104

E

27,25

53

A

34

10,5

0,863

Ieff

7

9,25

I

2,5

2,7

DT=10°C

DT=23.3°C


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria

E

78

68.5

C

M

M’

A

34

26.5

D

Ieff

I


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria


Progetto di un impianto di raffrescamento a tutta aria

Progetto di un impianto di raffrescamento a tutta aria

E

M’

M

A

D

B

Ieff

I
