Presentation Transcript


4845297

2008年度

情報科学序論

~ 内部構造と動作の仕組み(2) ~


4845297

機械語とアセンブラ言語

高級言語

(ソフトウェア)

C言語など

・最終的には、機械語に変換される

・人間が扱いやすい

機械語

(ソフトウェア)

アセンブラ語

(ソフトウェア)

1対1

コンピュータ

(ハードウェア)

・コンピュータの本質的命令

・人間に比較的わかりやすい


4845297

COMETⅡとCASLⅡ

  • COMETⅡ(コンピュータ)COMETⅡは、実在しないコンピュータだが、コンピュータとしての五大機能を備えた仮想のコンピュータである。

  • CASLⅡ(アセンブラ言語)CASLⅡは、COMETⅡ上で動作する機械語に対応するアセンブラ言語である。

注意:CASLⅡの仕様書は、情報処理技術者試験を実施いている情報処理推進機構から入手できるほか、情報処理技術者試験の「案内書・願書」の巻末に記載されている。

また、CASLⅡのプログラミングを体験できるシミュレータも提供されている。

 その他、多くの有志によってCASLⅡを学習できる教材がインターネット上で提供されているので、必要に応じて学習してもらいたい。


4845297

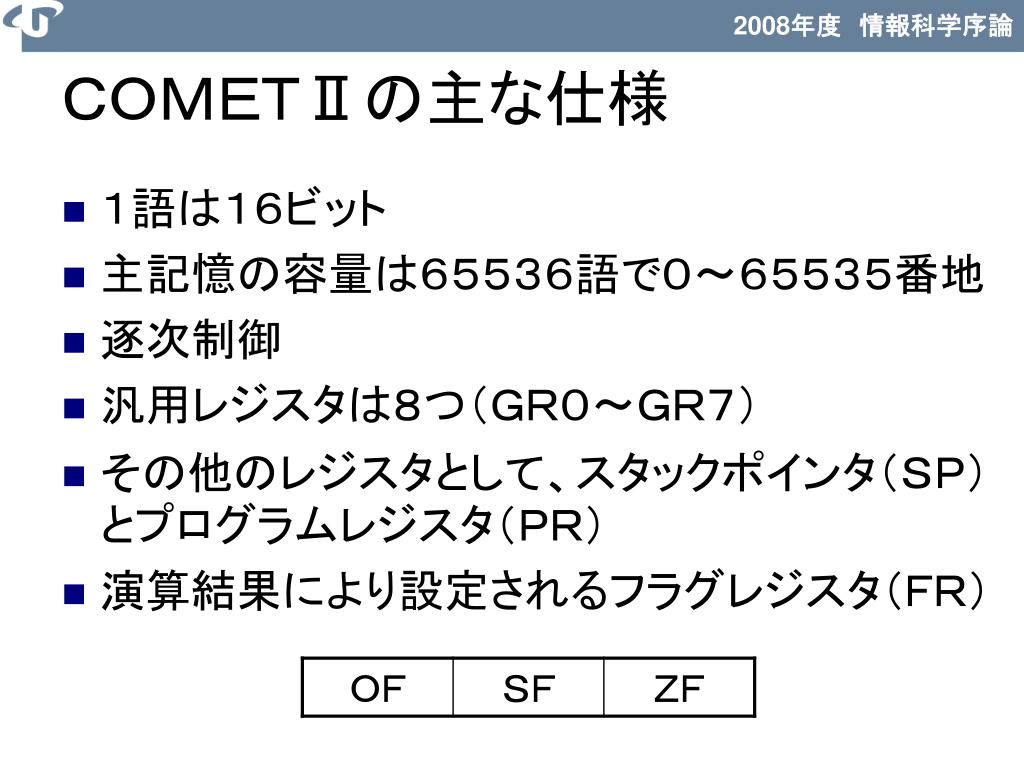

COMETⅡの主な仕様

  • 1語は16ビット

  • 主記憶の容量は65536語で0~65535番地

  • 逐次制御

  • 汎用レジスタは8つ(GR0~GR7)

  • その他のレジスタとして、スタックポインタ(SP)とプログラムレジスタ(PR)

  • 演算結果により設定されるフラグレジスタ(FR)


4845297

機械語の構造

出力先(レジスタ)

  • OP(8ビット):命令コード(回路指定)

  • GR(4ビット):レジスタ(出力)

  • XR(4ビット):レジスタ(入力)Adr=0 ⇒ GR[XR]の値 Adr≠0かつXR=0 ⇒ 「Adr+0」が実効アドレスAdr≠0かつXR≠0 ⇒ 「Adr+(GR[XR])」が実効アドレス

  • Adr(16ビット):主記憶の番地(入力)

入力先(レジスタまたは実効アドレス)

回路指定


4845297

アセンブラ言語(機械語命令)の例

■レジスタGR1の値にレジスタGR2の値を加える

■レジスタGR1の値に実効アドレス(DATA)の値(#01FA)を加える


4845297

アセンブラ言語のプログラミングの例

■1+2を計算する(実効アドレス(ANS)に答え3が記憶される)

命令領域

データ領域


4845297

プログラムの実行

まず、OSによってプログラムがメモリ上に書き込まれる
