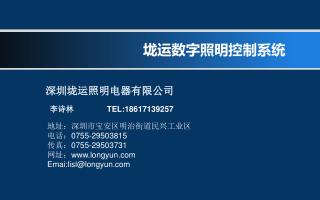

  1. 垅运数字照明控制系统 深圳垅运照明电器有限公司 李诗林 TEL:18617139257 地址：深圳市宝安区明治街道民兴工业区 电话：0755-29503815 传真：0755-29503731 网址：www.longyun.com Emai:lisl@longyun.com

  2. 一、垅运公司简介 • 成立于97年 • 总部在深圳 • 提供中高端电子镇流器 • 提供中高端LED驱动 • 提供可靠的照明系统 • 提供节能改造方案 • 提供智能调光控制系统

  3. 二、室内主要调光控制技术的发展 模拟技术 数字技术 切相 DIS接口 1-10V接口 DALI接口 1980' 2000' <1950' 1990'

  4. 三、DC1-10V接口和DALI接口的比较

  5. 垅运灯光控制系统采用当今最先进的DALI控制系统失施组网控制。电源和控制器之间利用信号线连接，布线极为方便。垅运灯光控制系统采用当今最先进的DALI控制系统失施组网控制。电源和控制器之间利用信号线连接，布线极为方便。 垅运DALI控制系统可以控制各个产品独立运行，即使网络控制系统各个部件出现错误，也不会影响灯光正常工作，容错率低，故障率极低 可以控制开关（1%-100%范围），设定不同时段不同亮度，任务按照设定每天自动执行，合理配置可节省50%甚至更多的资源。 控制方法多样，可选择墙壁手工控制，电脑集中控制，遥控控制以及人体感应、光线自动感应控制等等。 系统提供每盏灯的控制，群组控制，定时任务，系统运行状态报告，电源（灯具）工作状态报告。 四、垅运数字照明控制系统介绍

  6. 设计配线更简单 初始照度修正 人体传感控制 恒照度控制 PC集中监控 五、垅运数字照明控制系统节能方式 6. 区域控制 7. 场景控制（照度控制） 8. 时段管理

  7. 1、设计配线更简单

  8. 2、初始照度修正 P 初始照度修正（初期照度修正可调整适合照度） 在开关上设置传感器，在开灯初期过亮时进行控制，保持合适照度 节省能源

  9. 3、人体传感控制 P 没人 有人 没人 传感控制 通过传感器感应是否有人，在走廊或洗手间区域，无需按下开关， 灯自动高亮，人离开后，灯自动调暗

  10. 4、恒照度控制 照度值 自然光 可设定人工照度 综合照度 离窗距离 均衡照度控制 传感器可根据室外光线的变化控制各区域照明。窗边明亮时，利用大阳光 可减少窗边灯具亮度；窗边光线变暗时，进入传感器的光线低于每一数值 ，系统将自动调节亮度。

  11. 5、PC集中监控 PC集中监控 可在一个界面上完整的显示出整个楼宇的照明回路系统工作状况，可根据 需要对现场的各个灯光回路进行控制，并有权限设定功能，可根据不同的 权限等级打开相应的控制界面

  12. 6、区域控制 四区 二区 一区 五区 三区 区域控制 将照明回路分组，利用一个墙孔面板可以对分组后的回路同时进行控制。 可以在墙板上轻松的完成照明回路分组更改。

  13. 7、场景控制 I(U/P) 场景一 场景二 场景三 场景四 照度控制（场景控制） 在大厅、门厅、餐厅灯区域，可根据时段、季节、日期进行不同的预制 控制切换。当初换到某一场景时，还可根据当时的即时场景进行增加照 度和减少照度的修正。

  14. 8、时段控制 80% 70% 70% 工作时间 工作时间 50% 50% 50% 50% 午休时间 下班时间 30% 30% 30% 上班准备 节能 节能时段 节能时 12时 12时 4时 8时 16时 20时 24时 4时 8时 16时 20时 24时 时段管路 根据时段设置系统自动控制各个区域照度。配合公司作息制度，当工作时段时 各个区域将调到标准值，午休时段自动切换到50%开灯切换操作

  15. 六、系统节能目标 节约电能18%-22% 节约电能12%-15% 节能百分比 节约电能10%-13% 时段控制方式 均衡照度控制方式 初始照度控制方式

  16. 七、DALI设计举例

  17. DALI配线可长达300米 DALI

  18. 可控制多达64个DALI地址 43 9 1 10 39 17 37 2 40 41 22 11 13 38 12 36 34 19 14 15 5 30 29 DALI 31 21 4 26 24 27 18 28 3 25 42 16 7 8 20 32 6 33 35 23

  19. 可随意修改DALI地址 40 44 1 5 9 14 19 31 35 46 50 36 6 10 15 32 41 2 47 51 11 37 16 DALI 52 3 48 38 7 12 17 33 42 53 18 30 34 45 4 8 13 39 43 49

  20. 可随意设定分组控制灯具 A1 A2 A4 A3 A1

  21. 可分多达16组灯具 A6 A5

  22. 可随意设定控制场景（一） G1场景

  23. 可随意设定控制场景（二） G2场景

  24. 可随意设定控制场景（三） G3场景

  25. 可随意设定控制场景（四） G4场景

  26. 可设定多达16个照明场景 G5场景

  27. 可随意设定独立区域 B4 B1 B2 B3

  28. 可随意设定多达16个独立区域控制 B1-100% B2-70% B3-50% B4-0% B4 B1 B2 B3

  29. 八、垅运数字照明控制系列产品 调光控制系统 调光控制器 调光驱动 灯具

  30. 垅运数字照明控制系统

  31. 调光控制器—— 手动调光器 • 具有完整旋转分压功能 • 旋转开关或者按钮开关控制 • 适用于控制有低压1-10V接口 • 不需要添加任何外接电源 • 可以直接用于控制灯的开关 • 可以通过控制交流接触器来控制大电流 手动调光器

  32. 调光控制器—— 人体感应器/恒照度控制器 • 标准1-10V调光控制界面，适应T5, T8, CFL调光型 镇流器及调光型LED驱动器。 • 自动检测环境照度，合理的调节光源的光输出，保持整个 • 空间所设定的照度值恒定，降低不必要的能源消耗。 • 自动检测人的存在，有人时保持灯光点亮；无人时 （可设定1～30分钟）则降低灯光至较暗水平，直至熄灭。 • 可接1-10V接口或接DALI数字接口 数字系统 人体感应器/恒照度控制器

  33. 调光控制器—— 遥控器 产品指示图： • 用遥控器适配垅运照明控制器及触控面板可以控制调光电源实现灯具的开灯，关灯，调亮，调暗，自动编制，设置场景。 电源指示灯 开灯/关灯 工作模式切换 场景：1-6 亮度模式切换 自动编址 退出自动编址 调亮；调暗 F:快；S:慢

  34. 调光控制器—— DALI触摸控制面板 • 标准的DALI调光控制界面。 • LCD显示。 • 用户可轻松进行初始设置（编址，场景设置等） • 简单易用的控制界面，轻松实现对单一或全部 • 回路进行开关，调光，场景选择。 • 由DALI 总 线供电，接线简单。 DALI触摸控制面板

  35. 调光控制器——DALI灯光集中控制软件 DALI灯光集中控制软件“DALI Syst em f or PC” 是垅运公司自主开发的一款基于电脑PC端的灯光控制系统 ,遵循IEC62386中DALI标准协议,配合垅运自主开发的DALI主控制器(例如CDZ-DALI -CTR-M01)使用,控制器具有两路DALI输出,每路最大输出200mA电流,最多可连接64个DALI镇流器(每个镇流器接口为2mA电流,64个镇流器一共128mA,剩余的72mA可为相应的DALI接口人体感应器、恒照度传感器等终端提供电源,实现智能化的灯光控制）。

  36. 调光控制系统—— 系统控制器 • 智能，简洁，高效的软件控制界面。 • 2路DALI控制回路，可控制多达128个DALI终端。 • 通过选配子控制器CDZ-DALI -CTR-S01,每路可扩 展至4096（64×64）个DALI镇流器。 控制器

  37. 调光控制系统—— 主控制器 CDZ-DALI-CTR-M01 主控制器

  38. 调光控制系统—— 次控制器 CDZ-DALI-CTR-S01 CDZ-DALI-CTR-S01 次控制器

  39. 九、DC1-10V接口和DALI接口调光型驱动 DC1-10V接口 • DC1-10接口荧光灯电子镇流器 • DC1-10接口LED电源调光驱动 • DALI接口荧光灯电子镇流器 • DALI接口LED电源调光驱动 DC1-10V AC230V - + G N L 灯具 DALI接口 DALI AC230V - + G N L 备注：可根据客户需要提供不同功率和尺寸的调光电子镇流器和LED调光型驱动 灯具

  40. 十、垅运DALI系统部分应用方案 • 办公室：采用分区,传感技术控制照度,节约能耗。 • 会议室：灯控系统的各类接口设备适用现代化会议室的要求,提高管理效率。 • 大 堂：采用分区分时段,传感等节能控制技术。 • 展 厅：采用分区、传感节能控制技术。 • 洗手间：采用传感时段管理技术,调节照度,控制能耗。 • 公共走道：采用智能化的传感、时段控制照度等节能技术。 • 设备机房：可利用总控界面的提示，对各管理盲区实施有效管理。 • 餐厅：采用时段、分区控制照度的节能技术。 • 停车场：应用时段控制照度的节能技术。 • 外墙和绿化：采用按时段智能集中控制的手段，提高管理效率

  41. 十一、地铁站工程案列 站厅 站台

  42. 由于地铁站的照明设计主要目的是保证照明质量，为乘客和地铁站工作人员提供舒适、健康的光环境基础上，实现最大限度的节能。而对于公共空间的智能照明控制选用数字（DALI）可调光电子镇流器，可根据不同时间段的客流量，分位高峰客流量、非高峰客流量、值班照明三个状态，每个状态根据需要设定不同的照度值（可调范围为3%-100%）。上述方案即可预先进行设置，也可视现场情况手动进行调整。本方案使用计算机软件方式对照明设备进行控制，以达到节能的效果。由于地铁站的照明设计主要目的是保证照明质量，为乘客和地铁站工作人员提供舒适、健康的光环境基础上，实现最大限度的节能。而对于公共空间的智能照明控制选用数字（DALI）可调光电子镇流器，可根据不同时间段的客流量，分位高峰客流量、非高峰客流量、值班照明三个状态，每个状态根据需要设定不同的照度值（可调范围为3%-100%）。上述方案即可预先进行设置，也可视现场情况手动进行调整。本方案使用计算机软件方式对照明设备进行控制，以达到节能的效果。 本方案对深圳地铁三号线华新站公共照明区域划分为16个区域，每个区域不超过64盏灯，每个区域配备一个控制器，经过1.5平方的电线对本区域的灯具进行调光控制（所有灯具的控制线为并联链接）。 总控制室使用一部电脑，通过软件进行中央控制，电脑与主控制器使用RS232线链接，主控制器在通过1.5平方的电线对16个区域的控制器进行集中控制（16个控制器的控制线为并联链接）。 案例说明

  43. 案例DALI系统方案图 控制线(两条,最长300米) 电源 控制器1 T5 35W栅格灯 T5 35W栅格灯 T5 35W栅格灯 T5 35W栅格灯 ...最多64个... 控制线(两条,最长300米) 电源 信号线 控制器2 T5 35W栅格灯 T5 35W栅格灯 T5 35W栅格灯 T5 35W栅格灯 ...最多64个... DALI数字 调光控制器 （主控制器） ............ 控制线(两条,最长300米) 电源 控制器16 T5 35W栅格灯 T5 35W栅格灯 T5 35W栅格灯 T5 35W栅格灯 ...最多64个...

  44. 案例控制布线示意图 车站控制室 主控制器 站厅 站台 站台 控制器13# 控制器1# 控制器5# 控制器9# 控制器14# 控制器2# 控制器6# 控制器10# 控制器15# 控制器3# 控制器7# 控制器11# 控制器16# 控制器3# 控制器8# 控制器12#

  45. 照明节能 垅运科技
