Исследование влияния пассивных систем на температурное состояние твэл

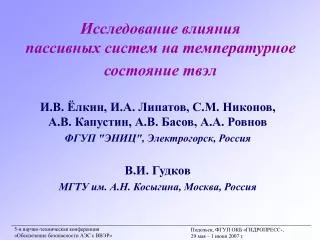

1. Исследование влияния пассивных систем на температурное состояние твэл И.В. Ёлкин, И.А. Липатов, С.М. Никонов,А.В. Капустин, А.В. Басов, А.А. Ровнов ФГУП "ЭНИЦ", Электрогорск, Россия В.И. Гудков МГТУ им. А.Н. Косыгина, Москва, Россия 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

2. Основные параметры стенда ПСБ-ВВЭР 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

3. Назначение стенда ПСБ-ВВЭР 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

4. Новые системы стенда ПСБ-ВВЭР • система имитации гильотинного разрыва "горячего" трубопровода (позволяет организовать и имитировать двухстороннее истечение теплоносителя из первого контура); • система имитации контейнмента (как граничное условие); • система, имитирующая СПОТ (как граничное условие); • система подачи газовой смеси на вход модели активной зоны; • система сдувки парогазовой смеси из "холодного" коллектора каждого парогенератора; • система гидроемкостей второй ступени. 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

5. Система, имитирующая воздействие СПОТ Характеристика канала СПОТ 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

6. Принципиальная схема канала ГЕ-2 1 - сосуд ГЕ-2 (6 штук); 2 - трубопровод подачи воды; 3 - уравнительная линия; 4 - отсечной клапан уравнительной линии; 5 - отсечной клапан водяной линии; 6 - регулирующие вентили. 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

7. 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

8. Перепад давления на уравнительном трубопроводе из трубы dy10 и dy20 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

9. Расходная характеристика канала системы ГЕ-2 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

10. Начальные условия экспериментов 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

11. Сценарий эксперимента  = 0 сек: - открытие течи; - выбег всех ГЦН; - снижение мощности на рабочем и байпасном участке. L кд = 4,2 м: отключение электрической нагрузки компенсатора давления.  = 6 сек: - прекращение сброса пара (имитация работы СРК турбины); - прекращение подачи питательной воды. Pвкс = 5,9 МПа: подключение штатных ГЕ САОЗ. Pвкс = 1,47 МПа: - подключение ГЕ-2; - начало подачи газовой смеси на вход в сборку имитаторов твэл.  = 30 сек: подается команда на включение системы СПОТ в режим расхолаживания второго контура парогенераторов. Pвкс = 0,8 МПа: начинает закрываться запорная задвижка в линии течи со стороны парогенератора. Pвкс = 0,667 МПа: начинает закрываться запорная задвижка в линии течи со стороны реактора. Pвкс = 0,5 МПа: подключение системы имитации контейнмента.  = 1000 сек: отсечение компенсатора давления от первого контура.  = 84600 сек: окончание эксперимента. 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

12. Результаты экспериментов Изменение давления первого и второго контура 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

13. Результаты экспериментов Расход из одного канала ГЕ-2 и перепад давления на уравнительной линии Расход из ГЕ-2 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

14. Результаты экспериментов Расходная характеристика одного канала ГЕ-2 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

15. Результаты экспериментов Изменение температуры прогретого слоя воды в зависимости от глубины прогрева 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

16. Результаты экспериментов Температура поверхности имитаторов твэл 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

17. Оценка адекватности моделирования на стенде ПСБ-ВВЭР аварии с потерей теплоносителя при гильотинном разрыве ГЦТ РУ ВВЭР Расхождение давления теплоносителя над активной зоной на стенде ПСБ-ВВЭР и РУ ВВЭР Расхождение температуры оболочек ТВЭЛ на стенде ПСБ-ВВЭР и РУ ВВЭР 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

18. Перечень воспроизведенных явлений 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»

19. На стенде ПСБ-ВВЭР выполнены эксперименты, моделирующие аварию с разрывом ГЦТ (гильотинный разрыв) на выходе из реактора с учетом работы пассивных систем безопасности ГЕ-2 и СПОТ ПГ. Анализ полученных экспериментальных данных показал: - эффективность ГЕ-2 (при совместной работе со СПОТ) с точки зрения выполнения критических функций безопасности - поддержание температуры поверхности твэл на безопасном уровне; - ГЕ-2 выходит на заданный расход в течение 5-7 с после её запуска; - уравнительные линии полностью обезвоживаются в течение 300-400 с, при этом наблюдается незначительное колебание расхода из ГЕ-2; - из-за конденсации пара, поступающего через уравнительную линию в сосуды ГЕ-2, имеет место увеличение количества воды в них, что приводит к увеличению времени работы каждой ступени расхода. Заключение 5-я научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
