  1. Перспективные спутники ГП КС для реализации федеральной целевой программы «Развитие телерадиовещания в Российской Федерации на 2009 – 2015 годы» и опыт ГП КС по формированию первого мультиплекса Воробьев Д.Д. Начальник ТЦ"Шаболовка"

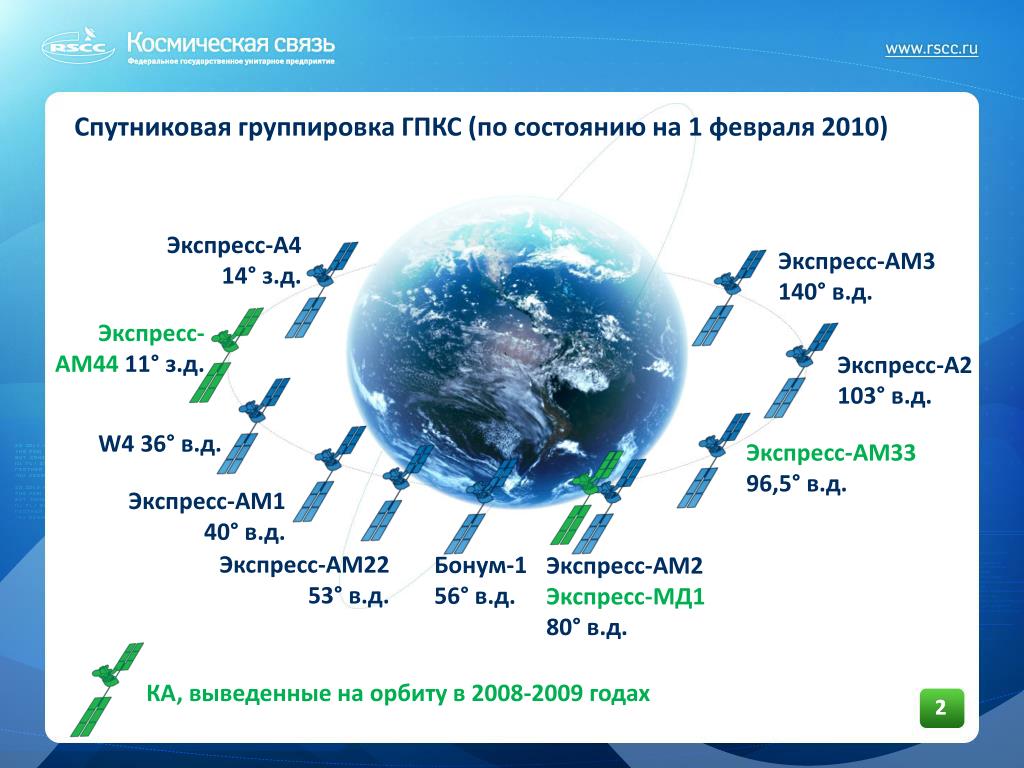

  2. Спутниковая группировка ГПКС (по состоянию на 1 февраля 2010) Экспресс-А4 14° з.д. Экспресс-АМ3 140° в.д. Экспресс-АМ44 11° з.д. Экспресс-А2 103° в.д. W4 36° в.д. Экспресс-АМ33 96,5° в.д. Экспресс-АМ140° в.д. Экспресс-АМ22 53° в.д. Бонум-1 56° в.д. Экспресс-АМ2 Экспресс-МД1 80° в.д. КА, выведенные на орбиту в 2008-2009 годах 2

  3. Перспективные космические аппараты для реализации ФЦП «Развитие цифрового телерадиовещания»

  4. Спутник «Экспресс – АМ5» • Орбитальная позиция: 140° в.д. • Пропускная способность: • С-диапазон: 30 транспондеров • Ku-диапазон: 40 транспондеров • Ka-диапазон: 10 транспондеров • L-диапазон: 2 транспондера • Срок активного существования: 15 лет • Платформа: «Экспресс-2000» • Стартовая масса КА: 3400 кг • Потребляемая мощность МПН: 14 кВт • Срок запуска: 2012 г. • Запуск РН «Протон» с РБ «Бриз-М» Орбитальная конфигурация КА «Экспресс-АМ5»

  5. Спутник «Экспресс – АМ6» • Орбитальная позиция: 53° в.д. • Пропускная способность: • С-диапазон: 14 транспондеров • Ku-диапазон: 44 транспондеров • Ka-диапазон: 10 транспондеров • L-диапазон: 2 транспондера • Срок активного существования: 15 лет • Платформа: «Экспресс-2000» • Стартовая масса КА: 3400 кг • Потребляемая мощность МПН: 14 кВт • Срок запуска: 2012 г. • Запуск РН «Протон» с РБ «Бриз-М» Орбитальная конфигурация КА «Экспресс-АМ6»

  6. Спутник «Экспресс – АМ8» • Орбитальная позиция: 14° з.д. • Пропускная способность: • С-диапазон: 24 транспондера • Ku-диапазон: 16 транспондеров • L-диапазон: 2 транспондера • Срок активного существования: 15 лет • Платформа: «Экспресс-1000H» • Стартовая масса КА: 2100 кг • Потребляемая мощность МПН: 5600 Вт • Срок запуска: 2012 г. • Запуск РН «Протон» с РБ «Бриз-М» совместно с КА «Экспресс-МД2» Орбитальная конфигурация КА «Экспресс-АМ8»

  7. ФЕДЕРАЛЬНАЯ ЦЕЛЕВАЯ ПРОГРАММА"Развитие телерадиовещания в Российской Федерациина 2009 - 2015 годы" схема вещания в соответствии с ФЦП

  8. Формирование и тестовая трансляция «Первого мультиплекса» на Дальневосточный регион Схема формирования Информационная скорость – 22.394Мбит/с Модуляция: 8PSK FEC – ¾ Сисмовльная скорость – 10,056 Mbaud Roll-off – 0.25 Spase factor – 1.3 Выделанная полоса – 13,066 MHz Пороговое Eb/No = 5,6 dB СУД: BISS, Роскрипт-М Параметры вещания DVB-S2

  9. Частотно – энергетические расчеты для «Первого мультиплекса»

  10. Схема центра формирования мультиплексов – ТЦ «Шаболовка»

  11. Спасибо за внимание
