Détermination des courants de court-circuits Exploitation de la documentation constructeur

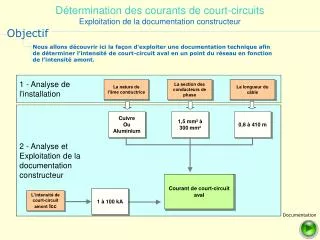

1. 1 - Analyse de l'installation La nature de l’âme conductrice La section des conducteurs de phase La longueur du câble Objectif Détermination des courants de court-circuitsExploitation de la documentation constructeur Nous allons découvrir ici la façon d'exploiter une documentation technique afin de déterminer l’intensité de court-circuit aval en un point du réseau en fonction de l’intensité amont. 2 - Analyse et Exploitation de la documentation constructeur Cuivre Ou Aluminium 1,5 mm² à 300 mm² 0,8 à 410 m Courant de court-circuit aval 1 à 100 kA L’intensité de court-circuit amont Icc Documentation

2. Documentation Détermination des courants de court-circuitsExploitation de la documentation constructeur Être en possession de la documentation constructeur "Détermination des courants de court-circuits" de Schneider – Catalogue distribution Retour Exemple

3. Icc amont Section, nature de l’âme et longueur 50 mm², Cu 12 m Icc aval Exemple Détermination des courants de court-circuitsExploitation de la documentation constructeur Exemple : On connaît Icc amont = 28 kA On cherche Icc aval d’un câble d’une longueur de 12 m, de section 50 mm² avec une âme en cuivre Revoir l'animation Étape 1 Retour

4. âme : cuivre section : 50 mm² Longueur par défaut : 11 m Étape 1 Détermination des courants de court-circuitsExploitation de la documentation constructeur Exemple : On connaît Icc amont = 28 kA On cherche Icc aval d’un câble d’une longueur de 12 m, de section 50 mm² avec une âme en cuivre Rechercher dans le tableau l’âme conductrice, la section et la longueur par défaut du câble aval Retour à l’exemple Revoir l'animation Étape 2

5. Icc amont : 30 kA valeur par excès Étape 2 Détermination des courants de court-circuitsExploitation de la documentation constructeur Exemple : On connaît Icc amont = 28 kA On cherche Icc aval d’un câble d’une longueur de 12 m, de section 50 mm² avec une âme en cuivre Rechercher dans le tableau l’intensité de court-circuit amont Retour à l'étape 1 Revoir l'animation Étape 3

6. âme : cuivre section : 50 mm² Résultat Icc aval : 19 kA Icc amont : 30 kA valeur par excès Étape 3 Exemple : On connaît Icc amont = 28 kA On cherche Icc aval d’un câble de 12 m, de section 50 mm² avec une âme en cuivre Détermination des courants de court-circuitsExploitation de la documentation constructeur Retour à l'étape 2 Revoir l'animation Résumé

7. 1 - Analyse de l'installation La nature de l’âme conductrice La section des conducteurs de phase La longueur du câble 2 - Analyse et Exploitation de la documentation constructeur Cuivre 50 mm² 12 m Courant de court-circuit aval : 19 kA 28 kA L’intensité de court-circuit amont Icc Résumé Détermination de la section de câblesExploitation de la documentation constructeur Exemple : On connaît Icc amont = 28 kA On cherche Icc aval d’un câble d’une longueur de 12 m, de section 50 mm² avec une âme en cuivre Retour à l'étape 3
