Presentation Transcript


Rob tica l.jpg

Universidad de Atacama

Escuela de Ingeniería

Departamento de Industria y Negocios

Robótica

Integrantes : Ricardo Soto R.

Rodolfo Pérez A.

Rodrigo Cuevas P.

Abril, 2005


Introduccion l.jpg

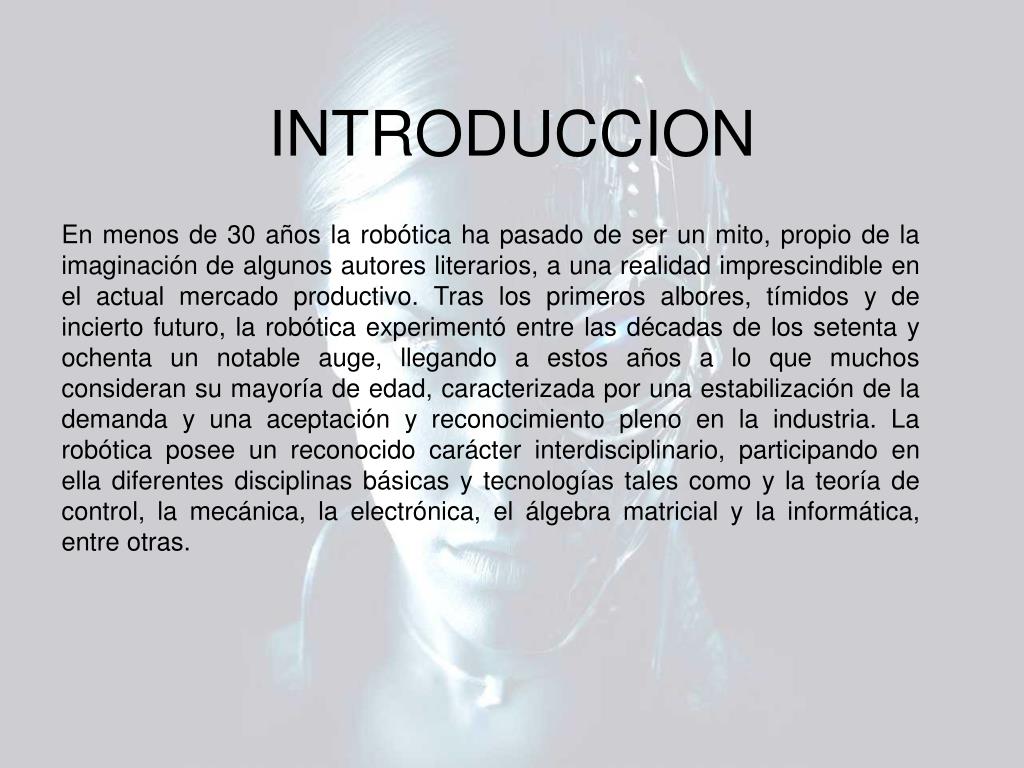

INTRODUCCION

En menos de 30 años la robótica ha pasado de ser un mito, propio de la imaginación de algunos autores literarios, a una realidad imprescindible en el actual mercado productivo. Tras los primeros albores, tímidos y de incierto futuro, la robótica experimentó entre las décadas de los setenta y ochenta un notable auge, llegando a estos años a lo que muchos consideran su mayoría de edad, caracterizada por una estabilización de la demanda y una aceptación y reconocimiento pleno en la industria. La robótica posee un reconocido carácter interdisciplinario, participando en ella diferentes disciplinas básicas y tecnologías tales como y la teoría de control, la mecánica, la electrónica, el álgebra matricial y la informática, entre otras.


Capitulo 1 antecedentes historicos l.jpg

CAPITULO 1.ANTECEDENTES HISTORICOS

Por siglos el ser humano ha construido máquinas que imitan las partes del cuerpo humano. Los antiguos egipcios unieron brazos mecánicos a las estatuas de sus dioses. Estos brazos fueron operados por sacerdotes, quienes decían que el movimiento de éstos era inspiración de sus dioses. Los griegos construyeron estatuas que operaban con sistemas hidráulicos, los cuales se utilizaban para fascinar a los adoradores de los templos.

Durante los siglos XVII y XVIII en Europa fueron construidos muñecos mecánicos muy ingeniosos que tenían algunas características de robots. En 1772, Pierre Jaquet-Droz (1721-1790) inventó un escritor automático. En 1805, Henri Maillardert construyó una muñeca mecánica que era capaz de hacer dibujos. Una serie de levas se utilizaban como el programa para el dispositivo en el proceso de escribir y dibujar.


Slide4 l.jpg

Hubo otras invenciones mecánicas durante la revolución industrial, muchas de las cuales estaban dirigidas al sector de la producción textil. Entre ellas se puede citar la hiladora giratoria de Hargreaves (1770), la hiladora mecánica de Crompton (1779), el telar mecánico de Cartwright (1785), el telar de Jacquard (1801), y otros.

El desarrollo en la tecnología, donde se incluyen las poderosas computadoras electrónicas, los actuadores de control retroalimentados, transmisión de potencia a través de engranes, y la tecnología en sensores han contribuido a flexibilizar los mecanismos autómatas para desempeñar tareas dentro de la industria.

Son varios los factores que intervienen para que se desarrollaran los primeros robots en la década de los 50’s. La investigación en inteligencia artificial desarrolló maneras de emular el procesamiento de información humana con computadoras electrónicas e inventó una variedad de mecanismos para probar sus teorías.


Slide5 l.jpg

  • La palabra “Robot” fue usada por primera vez en el año 1921, cuando el escritor checo Karel Capek (1890-1938) estrena en el teatro nacional de Praga su obra Rossum’s Universal Robot (R.U.R). Su origen es la palabra eslava “Robota”, que se refiere al trabajo realizado de manera forzada.

  • Pero sin duda alguna, fue el escritor americano de origen ruso Isaac Asimov (1920-1992) el máximo impulsor de la palabra robot. En Octubre de 1945 publicó en la revista Galaxy Science Fiction una historia en la que por primera vez enunció sus tres leyes de la robótica. :

    • Un robot no puede perjudicar a un ser humano.

    • Un robot ha de obedecer las órdenes recibidas de un ser humano, excepto si tales órdenes entran en conflicto con la primera ley.

    • Un robot debe proteger su propia existencia mientras tal protección no entre en conflicto con la primera y segunda ley.

Se le atribuye a Asimov la creación del término robotics (Robótica) y sin lugar a duda, desde su obra literaria, ha contribuido decisivamente a la divulgación y difusión de la robótica.


Origen y desarrollo de la rob tica l.jpg

ORIGEN Y DESARROLLO DE LA ROBÓTICA

“Robot” se usa por primera vez en el año 1921 en el teatro nacional de Praga en la obra Rossum's Universal Robot (R.U.R.), con el escritor checo Karel Capek; Su origen es robota palabra eslava que se refiere al trabajo forzado.

George Devol, pionero de la Robótica Industrial, patento en 1948, un manipulador programable. En 1948 R.C. Goertz del Argonne National Laboratory desarrolló el primer telemanipulador formado por un dispositivo mecánico maestro-esclavo.

Años más tarde, en 1954, Goertz hizo uso de la tecnología electrónica y del servocontrol sustituyendo la transmisión mecánica por eléctrica y desarrollando así el primer tele manipulador con servocontrol bilateral. Otro pionero fue Ralph Mosher, ingeniero de la General Electric que en 1958 desarrollo un dispositivo denominado Handy-Man, consistente en dos brazos mecánicos teleoperados mediante un maestro del tipo denominado exoesqueleto. Junto a la industria nuclear, la industria submarina comenzó a interesarse por el uso de los tele manipuladores. (60’S). A este interés se sumo la industria espacial. (70’S)


Slide7 l.jpg

La primera patente de un dispositivo robótico se solicito en Marzo de 1954 por el británico C.W. Kenward. Dicha patente fue emitida en el Reino Unido en 1957, sin embargo fue George C. Devol, norteamericano, inventor y autor de varias patentes, él estableció las bases del robot industrial moderno, en 1954 Devol ideó un dispositivo de transferencia programada de artículos que se patento en Estados Unidos en 1961.

En 1956 Joseph F. Engelberger (Director de ingeniería de la división aeroespacial de la empresa Manning Maxwell y Moore en Stanford, Conneticut), junto con Devol comenzaron a trabajar en la utilización industrial de sus maquinas, fundando la Consolidated Controls Corporation, que más tarde se convierte en Unimation (Universal Automation), instalando su primera maquina Unimate (1960), en la fabrica de General Motors de Trenton, Nueva Jersey, en una aplicación de fundición por inyección.

Otras grandes empresas como AMF, emprendieron la construcción de maquinas similares. (Versatran-1963) En 1968 J.F. Engelberger visito Japón y se firmaron acuerdos con Kawasaki para construir robots tipo Unimate.


Slide8 l.jpg

Japón: Aventaja a los Estados Unidos gracias a Nissan, que formo la primera asociación robótica del mundo, la Asociación de Robótica industrial de Japón (JIRA) en 1972. en 1974 se formo el Instituto de Robótica de América (RIA), que en 1984 cambio su nombre por el de Asociación de Industrias Robóticas, manteniendo las mismas siglas.

(RIA)Europa: En 1973 la firma sueca ASEA construyo el primer robot con accionamiento totalmente eléctrico, en 1980 se fundo la Federación Internacional de Robótica (RIF) con sede en Estocolmo Suecia. Los primeros robots respondían a las configuraciones esférica y antropomórfica, para uso especial de manipulación.

En 1982, el profesor Makino de la Universidad Yamanashi de Japón, desarrolla el concepto de robot SCARA (Selective Compliance Assembly Robot Arm) que busca un robot con pocos grados de libertad (3 o 4), un costo limitado y una configuración orientada al ensamblado de piezas.


Slide9 l.jpg

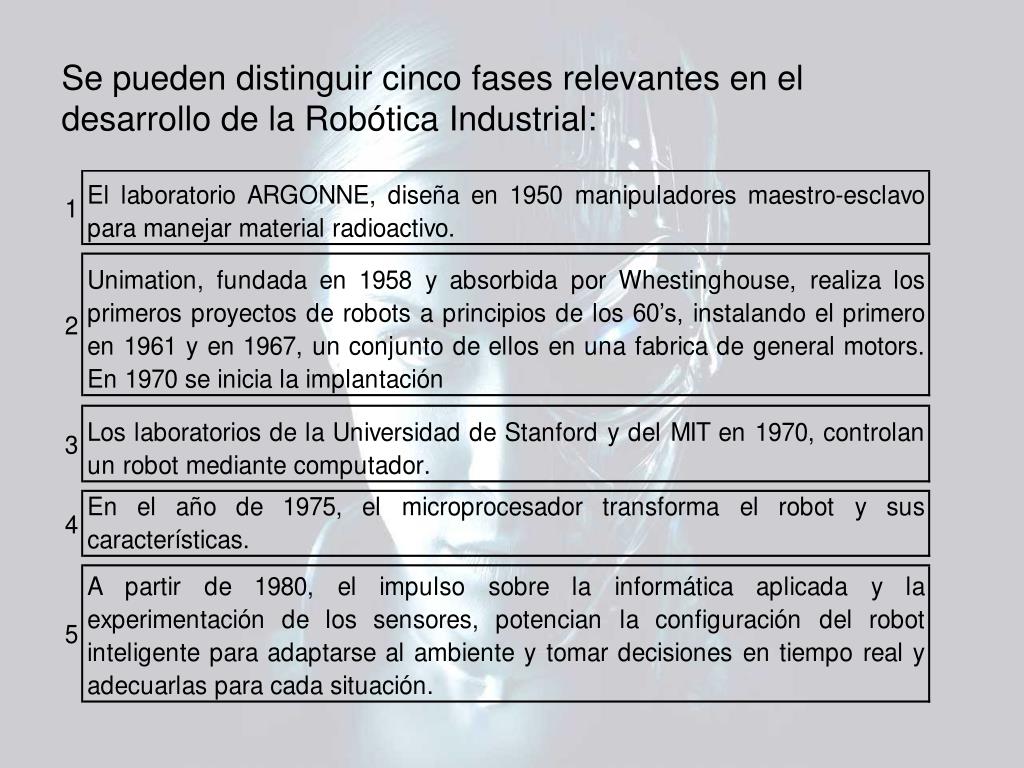

Se pueden distinguir cinco fases relevantes en el desarrollo de la Robótica Industrial:


Definici n y clasificaci n del robot l.jpg

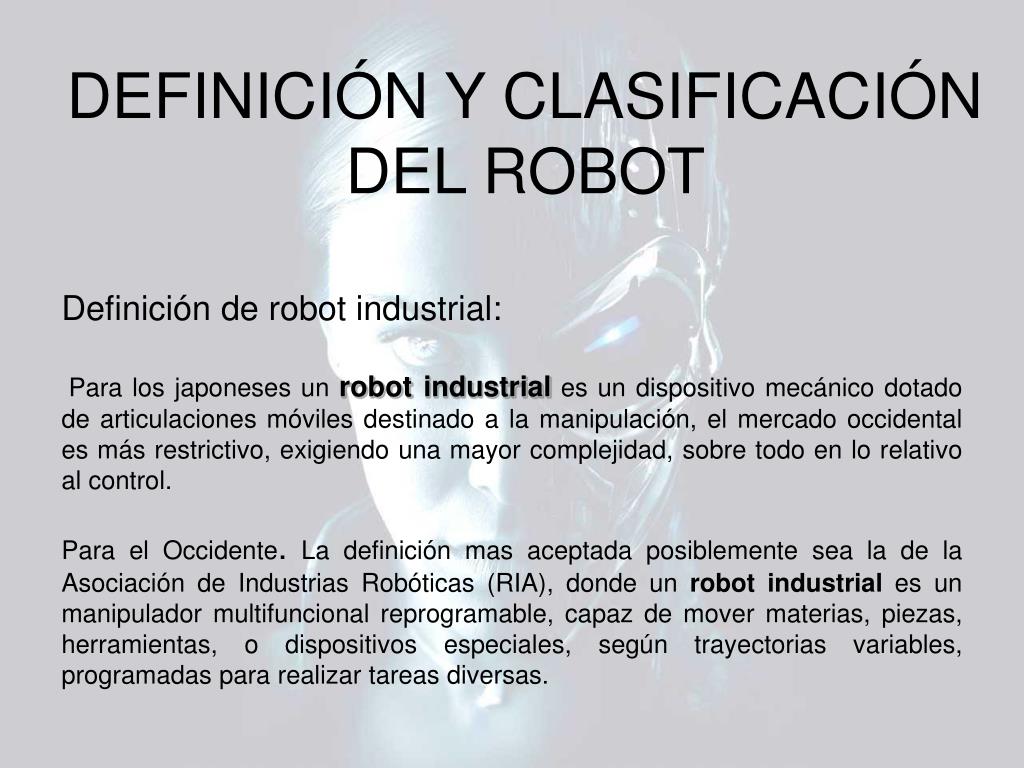

DEFINICIÓN Y CLASIFICACIÓN DEL ROBOT

Definición de robot industrial:

Para los japoneses un robot industrial es un dispositivo mecánico dotado de articulaciones móviles destinado a la manipulación, el mercado occidental es más restrictivo, exigiendo una mayor complejidad, sobre todo en lo relativo al control.

Para el Occidente. La definición mas aceptada posiblemente sea la de la Asociación de Industrias Robóticas (RIA), donde un robot industrial es un manipulador multifuncional reprogramable, capaz de mover materias, piezas, herramientas, o dispositivos especiales, según trayectorias variables, programadas para realizar tareas diversas.


Slide11 l.jpg

  • Para la Organización Internacional de Estándares (ISO) un robot industrial es un manipulador multifuncional reprogramable con varios grados de libertad, capaz de manipular materias, piezas, herramientas o dispositivos especiales según trayectorias variables programadas para realizar tareas diversas.

  • Una definición establecida por la Asociación Francesa de Normalización (AFNOR) que define al manipulador y al robot:

    • Manipulador: mecanismo formado generalmente por elementos en serie, articulados entre si, destinado al agarre y desplazamiento de objetos.

    • Robot: manipulador automático servo controlado, reprogramable, capaz de posicionar y orientar piezas, útiles o dispositivos especiales, siguiendo trayectorias variables reprogramables, para la ejecución de tareas variadas. Su unidad de control incluye un dispositivo de memoria y ocasionalmente de percepción del entorno.


Slide12 l.jpg

Clasificación de robot industrial

  • La evolución de la automatización ha dado origen a una serie de tipos de robots, que se citan a continuación:

  • 1._ Manipuladores:

  • Sistemas mecánicos multifuncionales, con un sencillo sistema de control, que permite gobernar el movimiento de sus elementos, de los siguientes modos:

    • Manual: Cuando el operario controla directamente la tarea del manipulador.

    • De secuencia fija: Cuando se repite, de forma invariable, el proceso de trabajo preparado.

    • De secuencia variable: Se pueden alterar algunas características de los ciclos de trabajo.

  • Se debe considerar seriamente el empleo de manipuladores cuando las funciones de trabajo sean sencillas y repetitivas.


Slide13 l.jpg

2._ Robots de repetición o aprendizaje:

Son manipuladores limitados a repetir una secuencia de movimientos, previamente ejecutada por un operador humano. En este tipo de robots, el operario en la fase de enseñanza, se vale de una pistola de programación, o bien, de joystics. La programación de tipo "gestual".

3.-Robots con control por computador: Son manipuladores o sistemas mecánicos multifuncionales, controlados por un computador. El control por computador dispone de un lenguaje especifico, compuesto por varias instrucciones adaptadas al robot, con las que se confecciona un programa de aplicación utilizando solo el terminal del computador, no el brazo (Programación textual), exige la preparación de personal calificado, capaz de desarrollar programas similares a los de tipo informático.

4.- Robots inteligentes: Similares a los anteriores, son capaces de relacionarse con su entorno a través de sensores y tomar decisiones en tiempo real (auto programable). La visión artificial, el sonido de maquina y la inteligencia artificial, son las ciencias que más están estudiando para su aplicación en los robots inteligentes.


Slide14 l.jpg

  • 5.- Micro-robots: Educacionales: de entretenimiento o investigación, existen micro-robots a precio muy asequible, cuya estructura y funcionamiento son similares a los de aplicación industrial

Clasificación de los robots según la AFRI.


Slide15 l.jpg

Otra clasificación del robot industrial, es la entregada por la IFR (Federación Internacional de Robotica), la cual distingue entre cuatro tipos de robots:

  • Robot secuencial:


Slide16 l.jpg

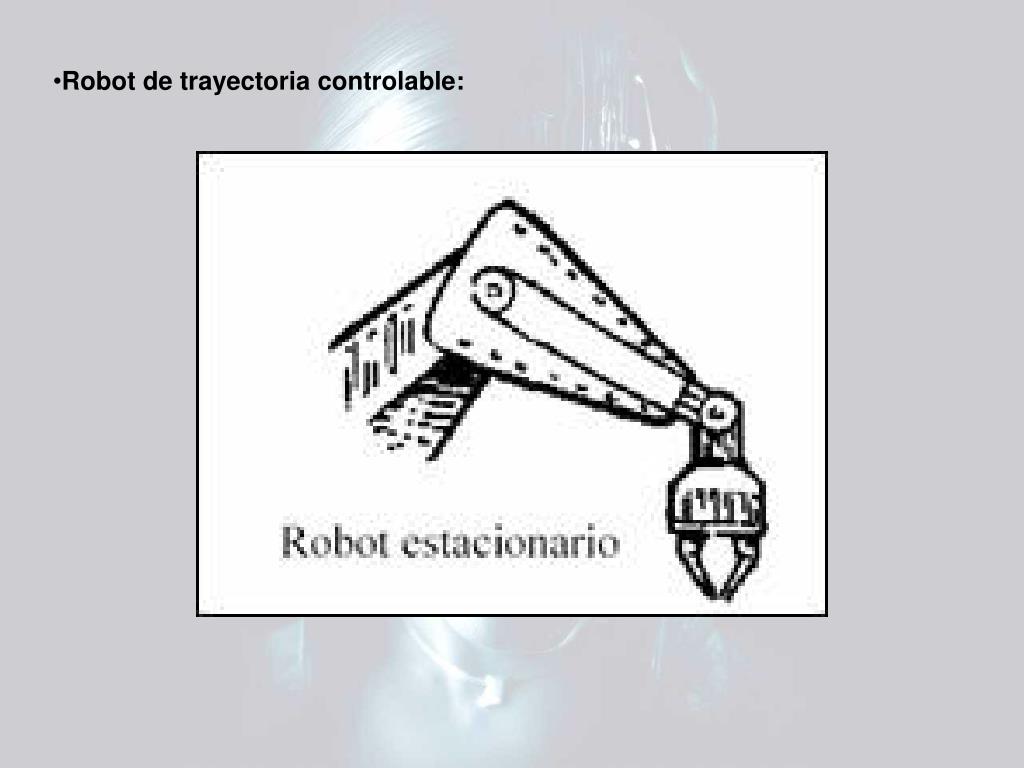

  • Robot de trayectoria controlable:


Slide17 l.jpg

  • Robot adaptativo:


Slide18 l.jpg

  • Robot telemanipulado:


Slide19 l.jpg

La clasificación AFRI (Asociación Francesa de Robotica Industrial) coincide ampliamente con la establecida por la IFR (Federación Internacional de Robotica)


Slide20 l.jpg

  • Más simple y específica es la clasificación de los robots según generaciones en la tabla

    •  Clasificación de los robots industriales por generaciones:


Capitulo 2 morfolog a del robot l.jpg

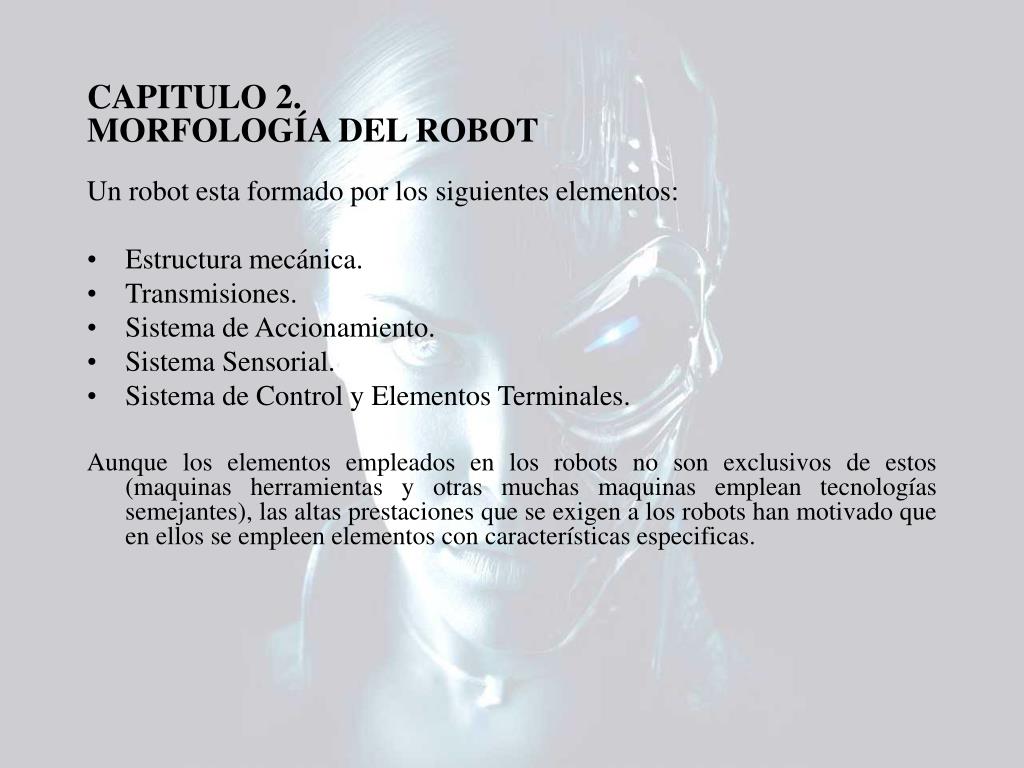

CAPITULO 2.MORFOLOGÍA DEL ROBOT

Un robot esta formado por los siguientes elementos:

  • Estructura mecánica.

  • Transmisiones.

  • Sistema de Accionamiento.

  • Sistema Sensorial.

  • Sistema de Control y Elementos Terminales.

    Aunque los elementos empleados en los robots no son exclusivos de estos (maquinas herramientas y otras muchas maquinas emplean tecnologías semejantes), las altas prestaciones que se exigen a los robots han motivado que en ellos se empleen elementos con características especificas.


Caracter sticas morfol gicas l.jpg

CARACTERÍSTICAS MORFOLÓGICAS

  • Grados de libertad (GDL).

  • Zonas de trabajo y dimensiones del manipulador.

  • Capacidad de Carga.

  • Exactitud y Repetibilidad.

  • Precisión en la Repetibilidad.

  • La Resolución del Mando.

  • Velocidad.


Slide23 l.jpg

LOS BRAZOS DEL ROBOT

Articulaciones Típicas:

  • Esféricas, articulaciones rotatorias a menudo manejadas por los motores eléctricos o por los cilindros hidráulicos.

Figura 1. Articulación Esférica o Rotula (3GDL)


Slide24 l.jpg

  • Prismático, articulaciones del deslizador en que el eslabón se apoya en un deslizador lineal, y linealmente actúa por los tornillos de la pelota y motores o cilindros.

Figura 2 Articulación Prismática (1GDL)


Slide25 l.jpg

LOS BRAZOS DEL ROBOT

Configuraciones Básicas:

El empleo de diferentes combinaciones de articulaciones en un robot, da lugar a diferentes configuraciones, con características a tener en cuenta en el diseño y construcción como en su aplicación. Las combinaciones más frecuentes son las explicadas a continuación, donde se atiende únicamente las primeras articulaciones del robot, que son las más importantes a la hora de posicionar su extremo en un punto del espacio.


Slide26 l.jpg

Configuraciones Básicas:

Cartesiano / Rectilíneo: Esta configuración se usa cuando un espacio de trabajo es grande y debe cubrirse o cuando la exactitud consiste en la espera del robot.

Figura 3. Diagrama Robot cartesiano.

Figura 4. Robot Cartesiano Real (Seiko XM-3000)


Slide27 l.jpg

Configuraciones Básicas:

Cilíndrico: Este robot satisface bien a los espacios de trabajo redondos.

Figura 5. Diagrama Robot Cilíndrico.

Figura 6. Robot Cilíndrico Real (Seiko RT-3300)


Slide28 l.jpg

Configuraciones Básicas:

Esférico: Dos junturas de rotación y una juntura prismática permiten al robot apuntar en muchas direcciones y entonces extiende la mano a un poco de distancia radial.

Figura 7. Diagrama Robot Esférico.

Figura 8. Robot Esférico Real (Unimate 5000)


Slide29 l.jpg

Configuraciones Básicas:

Angular: Estos tipos de robots, la mayoría se parecen al brazo humano, con una cintura, el hombro, el codo, la muñeca.

Figura 10. Robot Angular Real (ABB 1400)

Figura 9. Diagrama Robot Angular.


Slide30 l.jpg

Configuraciones Básicas:

Scara: Este robot conforma a las coordenadas cilíndricas, pero el radio y la rotación se obtiene por uno o dos eslabones del planar con las junturas de rotación.

Figura 12. Robot Scara Real (Adept A3)

Figura 11. Diagrama Robot Scara.


Slide31 l.jpg

ESTRUCTURA MECANICA DE UN ROBOT

Un robot esta formado por los siguientes elementos: estructura mecánica, transmisiones, sistema de accionamiento, sistema sensorial, sistema de control y elementos terminales. Mecánicamente, un robot esta formado por eslabones unidos mediante articulaciones que permiten un movimiento relativo entre cada uno de los eslabones consecutivos. Para hacer referencia a los elementos que componen el robot, se usan términos como cuerpo, brazo, codo y muñeca (ver figura 13a y 13b).


Slide32 l.jpg

Figura 13a. Homólogia entre el Brazo Humano y un Brazo Robot.

Figura 13b. Equivalencia de extremidades en un Brazo Robot.


Slide33 l.jpg

Tipos de Actuadores:

  • Los elementos motrices que generan el movimiento de las articulaciones pueden ser, según la energía que consuman, de tipo hidráulico, neumático o eléctrico.

  • Los de tipo hidráulico se destinan a tareas que requieren una gran potencia y grandes capacidades de carga.

  • Los neumáticos tienen una gran velocidad de respuesta, junto a un bajo costo, pero se están sustituyendo por elementos eléctricos.

  • Los eléctricos cubren la gama de media y baja potencia, acaparan el campo de la Robótica, por su gran precisión en el control de su movimiento y las ventajas inherentes a la energía eléctrica que consumen.


Slide34 l.jpg

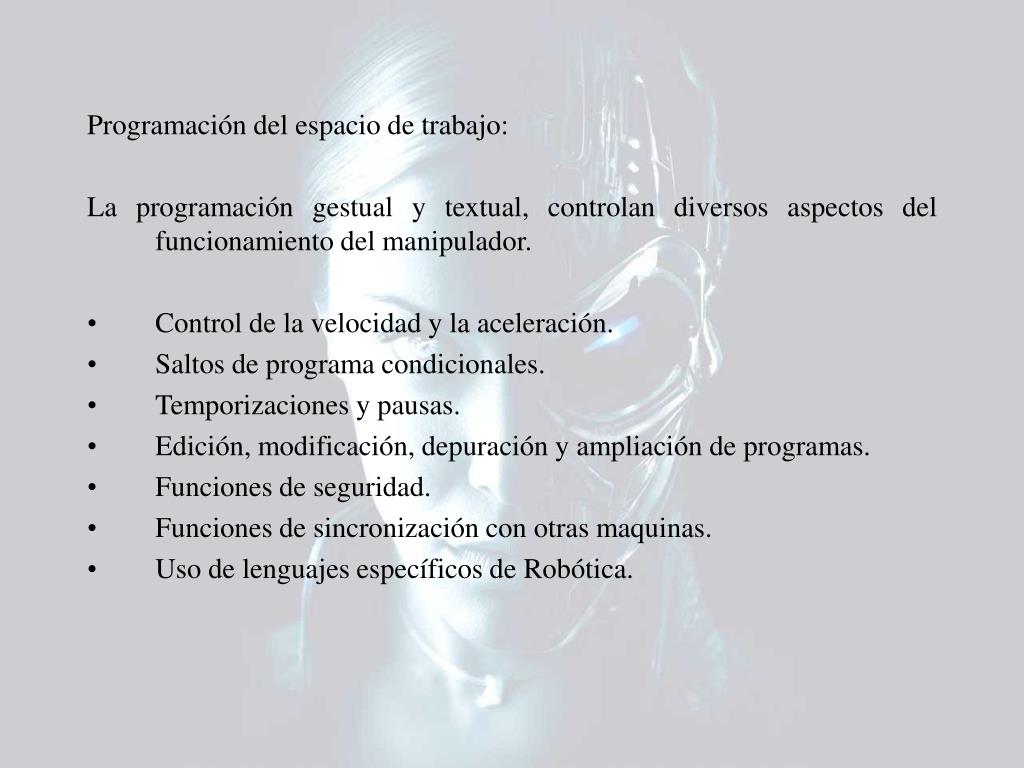

Programación del espacio de trabajo:

La programación gestual y textual, controlan diversos aspectos del funcionamiento del manipulador.

  • Control de la velocidad y la aceleración.

  • Saltos de programa condicionales.

  • Temporizaciones y pausas.

  • Edición, modificación, depuración y ampliación de programas.

  • Funciones de seguridad.

  • Funciones de sincronización con otras maquinas.

  • Uso de lenguajes específicos de Robótica.


Slide35 l.jpg

Sistemas de Robots Basicos.

Los componentes básicos de un robot son:

  • La estructura mecánica: Los eslabones, base, etc.

  • Actuadores: Los motores, los cilindros, etc., también podría incluir los mecanismos para una transmisión, etc.

  • Control a la Computadora: Esta computadora une con el usuario las junturas del robot.

  • El extremo de Brazo que labora con herramienta (EOAT): La programación que proporciona el usuario se diseña para las tareas específicas.


Slide36 l.jpg

Carga Util.

Las consideraciones Estáticas:

  • La gravedad (Causa desviación descendente del brazo y sistemas de apoyo).

  • Manejo a menudo de cubiertas (traen lentitud “la repercusión negativa”).

  • El trabajo de la juntura (Miembros rotatorios largos se tuercen bajo la carga).

  • Los efectos termales (la temperatura modifica las dimensiónales en el manipulador).


Slide37 l.jpg

Carga Util.

Las consideraciones Dinamicas:

  • La aceleración efectúa: las fuerzas inerciales pueden llevar a la desviación en los miembros estructurales.

  • Repetibilidad: Esto significa que cuando el robot se devuelve al mismo punto repetidamente, no siempre se detendrá en la misma posición.

  • La exactitud: Esto es determinado por la resolución del espacio de trabajo.

  • Tiempo de establecimiento: Es el tiempo requerido por el robot, para estar dentro de una distancia dada a la última posición.

  • Control de la Resolución: Es el cambio más pequeño que puede medirse por los sensores de la regeneración, a causa del actuador.

  • Las coordenadas: Las coordenadas son una combinación de la posición del origen y la orientación de los eslabones.


Capitulo 3 introducci n al control de robots l.jpg

Capitulo 3: Introducción al control de robots

En este capitulo se estudiarán las diversas formas de control de actuadores robóticos a partir de las técnicas y métodos de modelización, en concreto, usando la formulación de Laplace aplicada a sistemas lineales.


Slide39 l.jpg

Técnicas de control clásico sobre motores C.C.

Diagrama de bloques para el control de un motor CC


Slide40 l.jpg

Amplificador de potencia que alimenta al motor

Función de Transferencia del Motor

La Kg: es la constante del tacómetro que relaciona la velocidad angular medida con la señal que éste genera.

La Kp: es la constante de realimentación de posición.


Slide41 l.jpg

El bloque 1/s situado a la salida del motor representa en cierto sentido a un codificador óptico, y da cuenta del hecho de que la f.d.t. del motor relaciona tensión V con velocidad angular, , mientras que lo que se lee usando el codificador es la posición angular . La entrada al bucle más interno es el error en la velocidad en cada momento, y puede ser visto como un comando de velocidad deseada.


Slide42 l.jpg

Analisis cuando no hay realimentación de velocidad (no hay tacómetro), considerando Kg = 0.

Siendo K = AKmKp


Slide43 l.jpg

Lugar de las raíces con Kg = 0


Slide44 l.jpg

Análisis el caso en que se aplica realimentación en velocidad (Kg no es nula)

equivalente a

Control de un motor CC: realim. en velocidad


Slide45 l.jpg

Ecuación característica y lugar de las raíces con Kg 0


Slide46 l.jpg

Otra forma también usada habitualmente de aproximar el motor realimentado en velocidad como un sistema de segundo orden es la que se aplica cuando se considera que el amplificador tiene una respuesta mucho más rápida que el motor.

Función de transferencia del lazo mas interno

Función de transferencia total


Slide47 l.jpg

donde se observa que este sistema puede escribirse en la forma del sistema standard de segundo orden, donde

Podemos variar Kp y Kg, y variar con ello , dando al sistema el carácter sobreamortiguado que deseamos, pues el amortiguamiento es directamente proporcional a Kg e inversamente proporcional a la raíz de Kp


Slide48 l.jpg

Para finalizar, veamos el caso más general no simplificado de control de un motor de CC, en el que no se considera que los torques gravitacionales ni de las fuerzas externas sean nulos. Aquí ya no se puede simplificar el motor considerándolo un sistema de primer orden, sino que debe ser tomado como un sistema con dos entradas.

Diagrama del motor CC no simplificado


Slide49 l.jpg

Diagrama completo

Función de transferencia


Slide50 l.jpg

Control PID de un motor CC


Slide51 l.jpg

Respuesta a escalón de un motor CC.


Slide52 l.jpg

Control de una Articulación

  • Los datos de posición y velocidad presente se pueden obtener de varios modos. Veamos los posibles casos:

  • Posición digital y velocidad analógica con sensores diferentes: se usan un codificador óptico para medir la posición y un tacómetro para medir la velocidades lento.

  • Posición digital y velocidad digital: Aquí sólo se usaría un codificador óptico que generaría una señal digital para la posición, y la velocidad se obtendría numéricamente a partir de ésta.


Slide53 l.jpg

Control de una articulación


Slide54 l.jpg

Control Adaptativo

Hemos suspuesto en todo momento que la carga que el brazo movía, y sus inercias, eran constantes. Esto no es cierto. De hecho, el conjunto de parámetros de control (Kp, Kg o bien Kp, KI, Kd) diseñados para movimientos alrededor de cierta posición pueden no ser válidos para otra. Lo que se suele hacer es tomar parámetros muy “conservadores”, en el sentido de que el punto de funcionamiento (los polos del sistema) estén muy lejos de la inestabilidad; pero esto provoca un fuerte amortiguamiento, y el sistema es lento.


Slide55 l.jpg

Esquema de control adaptativo


Slide56 l.jpg

El módulo de adaptación que se muestra tendría dos partes: un medidor de cuán bien (o mal) está actuando el controlador, definiendo un índice de eficiencia, y otro módulo que genere cambios en los parámetros del controlador, los cuales dependerían de la posición, del error en la posición y de la señal de control, de tal modo que se consiguiera minimizar el índice de eficiencia. Este módulo puede ser una red neuronal, un sistema basado en reglas que use lógica difusa, u otro similar.
