Presentation Transcript


Jun o pn

Junção PN

http://www.prof.2000.pt/users/lpa


A jun o pn

Electrões livres

Lacunas

Zona neutra ou zona de deplecção

A junção PN

A junção de um material semicondutor do tipo P (com excesso de lacunas) com um material semicondutor do tipo N (com excesso de electrões livres) origina uma junção PN. Na zona da junção, os electrões livres do semicondutor N recombinam-se com as lacunas do semicondutor P formando uma zona sem portadores de carga eléctrica que se designa por zona neutra ou zona de deplecção.

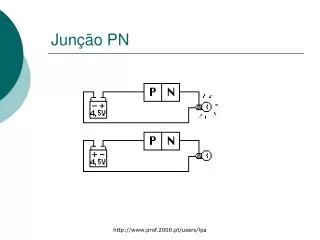

Jun o pn directamente e inversamente polarizada

Quando directamente polarizada a junção PN conduz

Quando inversamente polarizada a junção PN nãoconduz.

Junção PN directamente e inversamente polarizada

A junção PN está directamente polarizada quando o potencial negativo da alimentação está ligado ao semicondutor N e o potencial positivo da alimentação está ligado ao semicondutor P.

A junção PN está inversamente polarizada quando o potencial negativo da alimentação está ligado ao semicondutor P e o potencial positivo da alimentação está ligado ao semicondutor N.


Principio de funcionamento

Principio de funcionamento

Quando polarizada directamente a junção PN conduz porque na junção PN a zona neutra ou zona de deplecção (zona sem portadores de carga eléctrica) estreita a resistência eléctrica diminui e a corrente eléctrica passa.

Electrões livres

Lacunas

Zona neutra ou zona de deplecção estreita


Principio de funcionamento1

Principio de funcionamento

Quando polarizado inversamente a junção PN não conduz porque na junção PN a zona neutra ou zona de deplecção (zona sem portadores de carga eléctrica) alarga a resistência eléctrica aumenta significativamente e a corrente eléctrica não passa.

Electrões livres

Lacunas

Zona neutra ou zona de deplecção alarga


Queda de tens o

Queda de tensão

Quando a junção PN está polarizada directamente a corrente eléctrica ao passar pela zona neutra ou zona de deplecção, que apresenta uma certa resistência, origina uma queda de tensão (u=RxI).

Nas junções PN de silício essa queda de tensão pode variar entre 0,6Volt e 1Volt.

Nas junções PN de germânio essa queda de tensão pode variar entre 0,2Volt e 0,4Volt.

Lucínio Preza de Araújo
