ŠĶĒLUMU METODE STIEŅU SISTĒMU IEKŠĒJO PIEPŪĻU NOTEIKŠANAI

ŠĶĒLUMU METODE STIEŅU SISTĒMU IEKŠĒJO PIEPŪĻU NOTEIKŠANAI. Šķēlumu metode telpiskai sistēmai. Iekšējās piepūles:. — aksiālspēks ( ass spēks ) stieņa ass virzienā; un — šķērsspēki , kuri darbojas šķērsgriezumā perpendikulāri stieņa asij x un y asu virzienos;

mckile
Download Presentation

ŠĶĒLUMU METODE STIEŅU SISTĒMU IEKŠĒJO PIEPŪĻU NOTEIKŠANAI

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

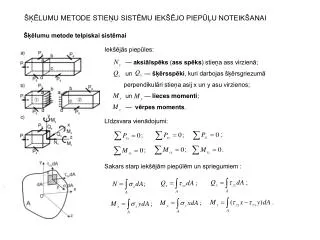

  1. ŠĶĒLUMU METODE STIEŅU SISTĒMU IEKŠĒJO PIEPŪĻU NOTEIKŠANAI Šķēlumu metode telpiskai sistēmai Iekšējās piepūles: — aksiālspēks (ass spēks) stieņa ass virzienā; un — šķērsspēki, kuri darbojas šķērsgriezumā perpendikulāri stieņa asij x un y asu virzienos; un — lieces momenti; — vērpes moments. Līdzsvara vienādojumi: ; ; ; ; . ; Sakars starp iekšējām piepūlēm un spriegumiem : .

  2. Vienkāršākie deformāciju veidi 1. Aksiālā stiepe un spiede. Šajā gadījumā šķērsgriezuma iekšējos elastības spēkus var aizvietot ar to kopspēku — aksiālspēku N, kas vērsts pa stieņa asi. 2. Bīde (cirpe). Šāda deformācija rodas tad, ja stieņa šķērsgriezumā iekšējie elastības spēki reducējami uz vienu spēku — šķērsspēku Q, kas darbojas šķēluma plaknē. 3. Vērpe. Stieņa vērpes gadījumā iekšējos elastības spēkus var aizstāt ar spēkpāri, kura darbības plakne sakrīt ar šķērsgriezuma plakni. Šī spēkpāra momentu, sauc par vērpes momentu Mv. 4. Liece. Lieces gadījumā iekšējo elastības spēku statiskais ekvivalents arī ir spēkpāris, bet tā darbības plakne ir perpendikulāra stieņa šķērsgriezuma plaknei. Šāda spēkpāra momentu sauc par lieces momentu M.

  3. Šķēlumu metode plakanai sistēmai Ass spēksN izvēlētajā šķēlumā ir visu uz vienu pusi no šķēluma pielikto ārējo spēku projekciju uz asi, kas sakrīt ar stieņa asi, algebriska summa. To spēka projekciju, kura izraisa atšķeltās stieņa daļas stiepi, uzskata par pozitīvu (lieto ar plus zīmi), bet to, kura izsauc spiedi – par negatīvu (lieto ar mīnus zīmi). Šķērsspēks Q izvēlētajā šķēlumā ir visu uz vienu pusi no šķēluma pielikto ārējo spēku projekciju uz stieņa asij perpendikulāru asi algebriska summa. To spēka projekciju, kas griež apskatāmo stieņa daļu pulksteņa rādītāja kustības virzienā attiecībā pret šķēluma smaguma centru, uzskatīsim par pozitīvu, bet kas griež pretējā virzienā – par negatīvu. Lieces moments M izvēlētajā šķēlumā ir vienāds ar visu uz vienu pusi no šķēluma pielikto ārējo spēku (spēkpāru, izkliedēto slodžu) momentu algebrisku summu pret šķēluma smaguma centru. Lieces momentu zīmes tiek definētas konkrētiem slogojuma veidiem.
