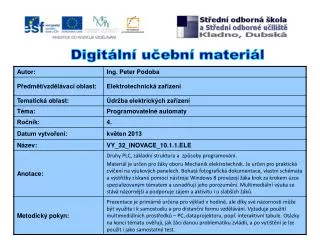

  1. Digitální učební materiál

  2. Programovatelné logické automaty PLC –Programmable Logic Controller

  3. Programovatelné automaty PLC je malý průmyslový počítač používaný pro automatizaci procesů v reálném čase. • řízení strojů nebo výrobních linek • řízení dopravních systémů (semafory, drážní systémy) • optimalizace činnosti systémů inteligentních budov • zábavný průmysl atd.

  4. 4 1 3 2 Programovatelné automaty PLC pracuje v cyklu (na rozdíl od klasického PC). • 1 Input Scan – načtení vstupních dat. • 2 Program Scan – vykonávání programové smyčky • 3 Output Scan – předání dat na výstup • 4 Režie – konfigurace vnitřních stavů, sériová komunikace

  5. Programovatelné automaty Provedení PLC • Kompaktní - levné provedení • - malá variabilita a konfigurace • - omezený počet vstupů • - vhodné pro jednoduché aplikace • Modulární - výrazně větší variabilita • - typy I/O lze volit podle potřeb • - lze přestavět podle aktualizace potřeb - vhodné pro náročné aplikace

  6. Programovatelné automaty PLC a technologický proces Operátorský panel monitorování, programování HHT – Hand Held Terminal ruční programovací nástroj ovládání, tlačítka indikace, zobrazovače Nadřízený systém PC, HHT PLC Řízený technologický proces ovládání I/O CPU zápisník registry IN IN modul senzory registry OUT další PLC OUT modul akční členy

  7. Programovatelné automaty Pomocí funkčních tlačítek - zobrazení je omezené rozlišovacími schopnostmi displeje - vhodné pro jednoduché úlohy - v praxi slouží spíše k nastavování parametrů úlohy - vhodné pro kompaktní PLC ( LOGO!, Foxtrot a pod.) Programování PLC

  8. Programovatelné automaty Programování PLC • V programovém editoru • pro modulové systémy • rozsáhlé úlohy • jednotná norma • možnosti simulace Vytvořený a odladěný program se přenáší do PLC pomocí kabelu, paměťového média, nebo datovými sítěmi.

  9. Programovatelné automaty Programování PLC

  10. 4 1 3 2 Programovatelné automaty Kontrolní otázka:Popiš cyklus práce PLC. • 1 Input Scan – načtení vstupních dat. • 2 Program Scan – vykonávání programové smyčky • 3 Output Scan – předání dat na výstup • 4 Režie – konfigurace vnitřních stavů, sériová komunikace

  11. Použité zdroje: SIEMENS. LOGO! 0BA6 Manuál [on line]. 2008 [cit. 2013-03-6]. Dostupné z: http://stest1.etnetera.cz/ad/current/content/data_files/automatizacni_systemy/mikrosystemy/ logo/zakladni_pristroje/manualy/manual_logo-0ba6_11-2008_cz.pdf ŠMEJKAL, Ladislav. PLC a automatizace. 1. vyd. Praha: BEN - technická literatura, 2005, 207 s. ISBN 80-730-0087-3. ŠMEJKAL, Ladislav a Marie MARTINÁSKOVÁ. PLC a automatizace. 1. vyd. Praha: BEN - technická literatura, 1999, 223 s. ISBN 80-860-5658-9. ŠMEJKAL, Ladislav a Marie MARTINÁSKOVÁ. Automatizace a automatizační technika 1: systémové pojetí automatizace. 1. vyd. Brno: ComputerPress, 2012, 217 s. ISBN 978-80-251-3628-7. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Peter Podoba.
