数字化制作系统 系统功能与应用介绍 杭州中元数据科技有限公司 周小芳 2009-06-03 China-US Million Book Digital Library Project

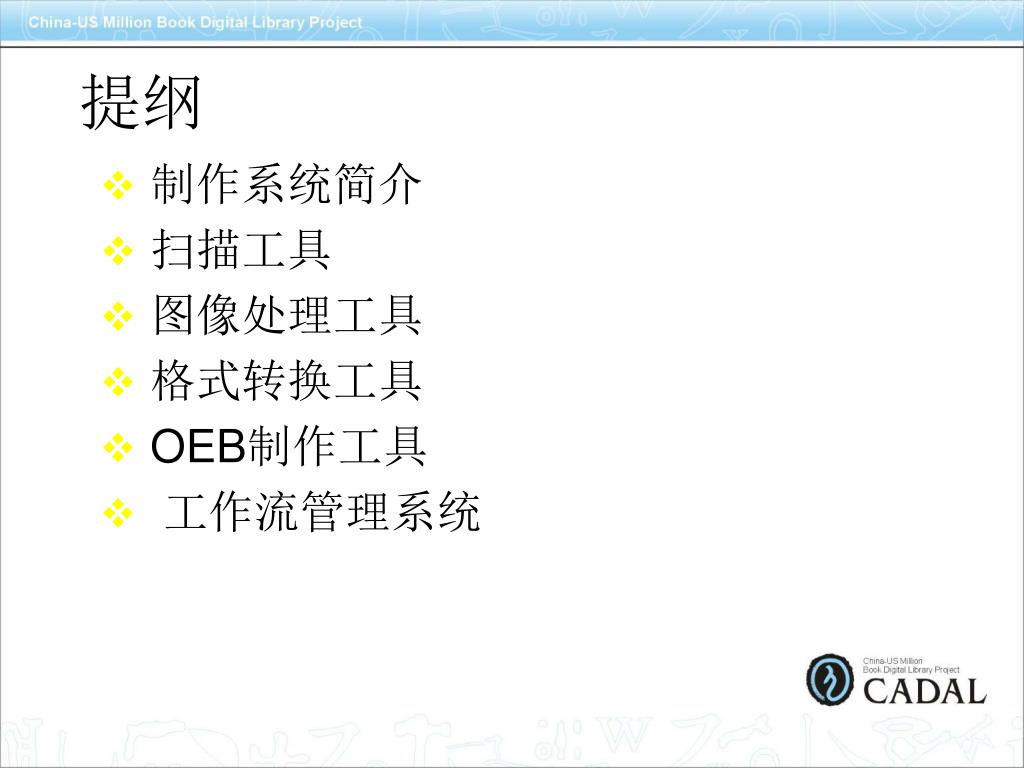

提纲 • 制作系统简介 • 扫描工具 • 图像处理工具 • 格式转换工具 • OEB制作工具 • 工作流管理系统
图像扫描 选适用扫描工具 图像处理 Layout图像处理 格式转换 DJVU转换工具 DC元数据编辑 目录制作 封装质检 1.制作系统简介 • 由一组数字资源制作工具软件组成 数字资源制作步骤 数字资源制作系统 OEB制作工具
3 图像处理工具 • 运行于Windows平台的桌面软件; • 软件应用范围:对黑白tif文件进行处理。 图像浏览 清除区域 调整版心 LAYOUT图像处理 倾斜纠正
3.1图像浏览 • 浏览整本电子图书; • 具有放大、缩小、翻页、缩略图等功能;
3.2清除区域(去污) • 划框清除图像中的污损区域
3.3调整版心 • 将正文调整到居中的位置; • 保存版心使之对每一页都有效。
3.4倾斜纠正 • 将倾斜的扫描图像调整到水平的方向
利用“识别及转换DJVU”工具将经图像处理的黑白TIF文件转换为DJVU文件;利用“识别及转换DJVU”工具将经图像处理的黑白TIF文件转换为DJVU文件; 4.1 识别及转换DJVU工具

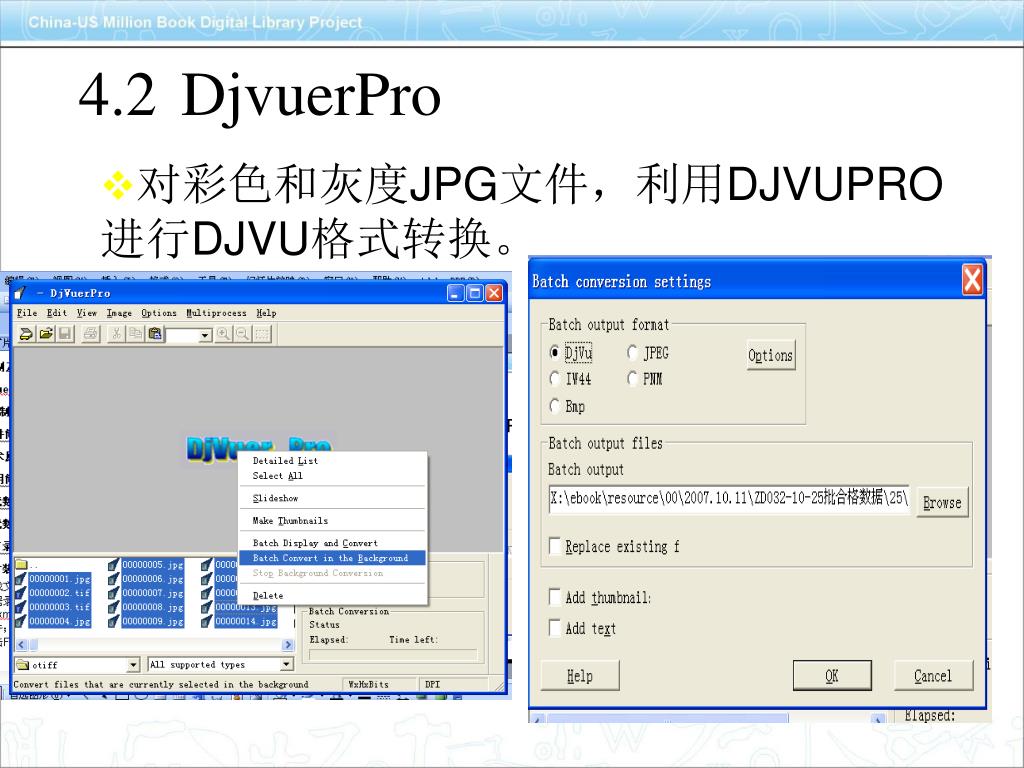

对彩色和灰度JPG文件,利用DJVUPRO进行DJVU格式转换。对彩色和灰度JPG文件,利用DJVUPRO进行DJVU格式转换。 4.2 DjvuerPro
5.1.软件简介 • 运行于Windows平台的桌面软件; 元数据录入 目录制作 OEB制作工具 资源封装 资源浏览
5.2.技术原理 资源浏览 dc.xml a.opf Catalog.xml 元数据录入 目录制作 资源封装 …… 00000120.djvu 00000121.djvu 00000122.djvu 00000123.djvu 00000124.djvu ……
5.3.应用简介 • 元数据录入 • 元数据模板编辑 • 目录制作 • 封装与浏览
5.3.1.元数据录入 • 进入元数据录入界面 • 单击各元数据项即可录入
5.3.2.元数据模板编辑 • 点菜单“设置\元数据模版设置”进入编辑界面;
5.3.3.目录制作 • 点“文本输入”标签进入目录和内容导入的录入界面; • 录入完成后,右键“切换到层次结构”下,生成每个标题的链接页码。
5.3.4.封装与浏览 • 生成文件列表 • 数据录入完成后,保存即生成dc.xml、Catalog.xml和a.opf文件; • 单击F8,即打开IE浏览封装结果。
总体框架图 • 体系结构 • 安装(服务器端和客户端) • 系统管理功能(管理员操作) • 客户端应用(操作员使用) • 总结 6. 工作流管理系统
操作员A 客户端 服务器端 操作员B 客户端 操作员C 客户端 管理员 客户端 6.1总体框架图 系统采用了成熟的客户机/服务器形式架构,以数据库为中心的管理模式,采用局域网络化应用,分为客户端程序和服务器程序两部分;服务程序运行在稳定的高性能服务器上,提供各种管理服务,保证各个工序的正常运行;客户端程序运行在操作员的PC机上,负责具体的工作流程管理;C/S架构能提供高效的功能,减轻服务器负载,实现合理分工。
6.2体系结构 • 网络版服务器 • 管理数字资源的加工流程; • 管理加工任务的申请和提交; • 管理用户、数据统计、查询加工信息等; • 网络版数据库 • 存储数字资源的加工信息; • 数字资源服务器 • 存储、上传、下载数字资源; • 网络版客户端 • 管理在客户端加工的数字资源。
6.3.安装 • 系统配置 • 服务器端安装 • 客户端安装
6.3.1系统配置 • 网络版服务器 • Windows 2000 Server • 网络版服务器:WFlowServer • 数据库服务器 • SQL Server 2000 • 数字资源服务器 • Windows 2000 Server • 创建数字资源存储共享目录 • 网络版客户端 • Windows 2000/XP • 网络版客户端:WFlowClient • 建立本地存储目录
6.3.2服务器端安装 • 1)安装Sql Server 2000,新建一个数据库,如test0308 • 2)拷贝WFlowServer.exe, wfsvr_cf.xml, wf_prl_new2.xml到要安装的目录 • 3)修改wfsvr_cf.xml配置文件,设置sql server的登录信息 • 4)双击WFlowServer.exe启动服务器,初始化,出现Wflow server ready后关闭 • 5) 再次启动WFlowServer.exe
6.3.2服务器端安装 修改wfsvr_cf.xml配置文件 该文件用于配置数据库地址,其内容如下: <conf> <flowbase server=“localhost" database="test0308" username="sa" password="" /> <workflow file="wf_prl_new2.xml" /> <network listen_port="6000" /> <flowthread interval="1000" dispatch="200" /> </conf> 其中server指定SQL Server 2000所在机器名,database指定创建的数据库
6.3.2客户端安装 • 只要将网络版软件应用程序放置到本地目录即可
6.4、系统管理功能 • 1)流程管理 • 2)项目管理 • 3)用户管理 • 4)运行管理 • 5)生产统计
6.4.1.流程管理 • 工序编辑 • 定义工序名称 • 定义该工序所申请的数据资源 • 定义该工序所提交的数据资源 • 定义申请、提交及返工的操作限制 • 流程编辑 • 定义工序之间的先后处理关系 • 定义起始工序和终止工序
6.4.2项目管理 • 项目管理 • 新建、删除项目 • 指定项目存储位置 • 指定项目加工小组 • 添加资源ID号 • 修改项目“运行”或“暂停”状态 • 项目查询 • 查询项目完成进度 • 查询资源制作详细情况
6.4.3 用户管理 • 添加组 • 添加组内用户 • 每个用户只能在一个组 • 组的功能在于便于项目的人员分配 • 一个项目可以分配给多个组 • 一个组也可以参与多个项目 • 一个人可以参与多个项目 • 帐号删除后不能创建同用户名的帐号,避免产量统计的错误
6.4.4运行管理 • 查询各数字资源的当前加工状态; • 查询数字资源每一道工序的加工记录; • 将加工任务手工指派给操作员; • 指定重做某一道工序;

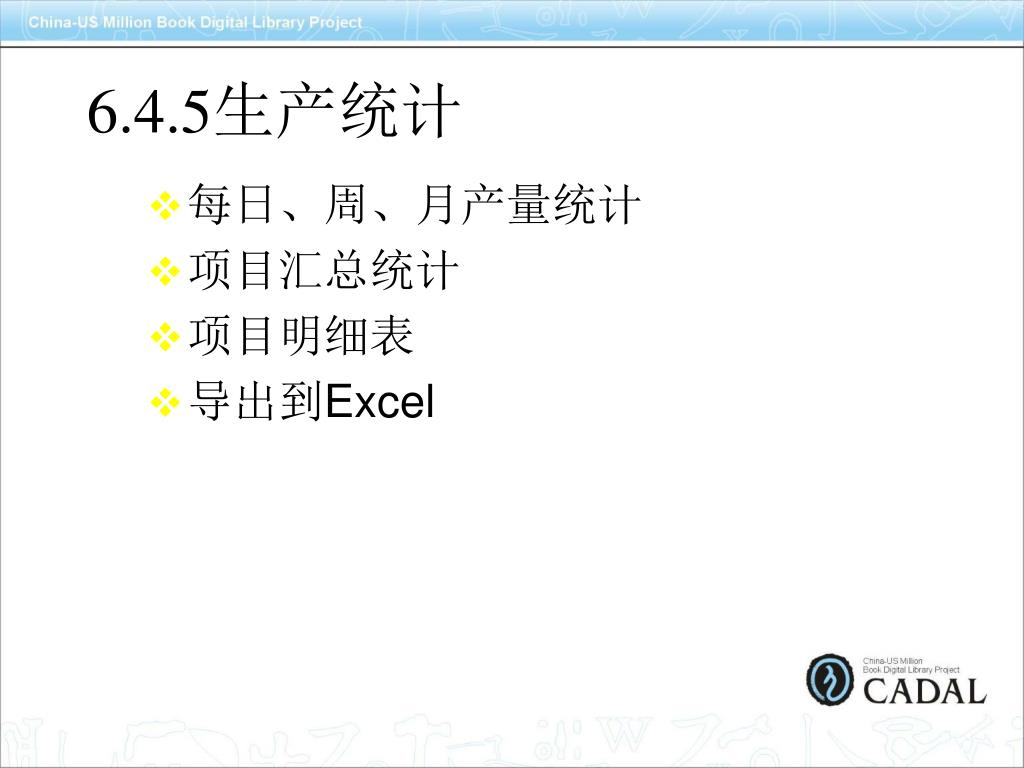

6.4.5生产统计 • 每日、周、月产量统计 • 项目汇总统计 • 项目明细表 • 导出到Excel
6.5客户端操作员使用 • 1)输入服务器IP • 2)输入用户名密码 • 3)设置工作目录 • 4)申请任务 • 5)提交任务 • 6)返工 • 7)查看统计信息
谢 谢! 在使用中有任何问题,请联系我们:ucipher@gmail.com 13758200299 (张雷)
