Gezeitenkunde

Gezeitenkunde

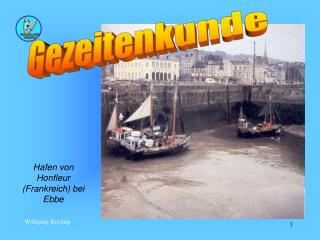

Hafen von Honfleur (Frankreich) bei Ebbe


Gezeitenkunde

Gezeitenkunde

Die unterschiedlichen Bahnen von Erde und Mond um die Sonne bewirken unterschiedliche Anziehungs- und Fliehkräfte auf der Erde und somit das Entstehen der Gezeiten.

Gezeitenerzeugende Kräfte sind die Gravitationskräfte von Sonnen (ca. 18%) und Mond (ca. 80%). Die restlichen 2% der Gravitationskraft entfallen auf andere Planeten und haben keine Bedeutung.

Dabei muss Mond und Erde als ein gemeinsamer Körper betrachtet werden, wobei dann der gemeinsame Schwerpunkt etwa auf dem ersten Viertel des Erdradius unterhalb der Erdoberfläche liegt.


Gezeitenkunde

Neumond

Gemeinsamer Masseschwerkunkt

erstes Viertel

Vollmond

Mondbahn um die Sonne

Letztes Viertel

Elliptische gemeinsame Bahn von Erde und Mond um die Sonne

Neumond

Gezeitenkunde


Gezeitenkunde

Gezeitenkunde

Gravitations-beschleunigung des Mondes auf verschiedene Punkte der Erde. In A ist sie stärker als im Mittelpunkt M und in B wiederum schwächer als in M.


Gezeitenkunde

Mond

Gezeitenkunde

Die Entstehung von Ebbe und Flut: Der Ermittelpunkt M wandert um den Schwerpunkt S des Systems Erde-Mond.


Gezeitenkunde

Gezeitenkunde

Die Hoch- und Niedrigwasser folgen theoretisch dem Mond auf seiner täglichen Bahn um die Erde, so dass (fast) alle Punkte der Erde im Verlauf eines Mondtages von

ca. 24 h 50min Dauer 2 HW und 2 NW haben.


Gezeitenkunde

Gezeitenkunde

Bei Voll- und Neumond kommt es zu Springfluten, zu den Halbmondzeiten tritt Nippflut ein.


Gezeitenkunde

Gezeitenkunde

  • Die ständige Änderung der Stellung Mond, Erde und Sonne zueinander;

  • die ständig wechselnde Lage der Wassermassen zu Sonne und Mond infolge der Erddrehung;

  • die Gestalt und Größe der Meeresbecken;

  • die verschiedenen Küsten - und Bodenformen;

  • die Beeinflussung der Nebenmeere durch die Ozeane ( z.B. Nordsee),

bewirken das Entstehen verschiedener Gezeitenformen:

halbtägige Gezeitenform2 HW, 2 NW je Mondtag

gemischte Gezeitenform2 HW, 2 NW, die sich in Zeit und Höhe unterscheiden

eintägige Gezeitenform1 HW, 1 NW je Mondtag


Gezeitenkunde

Im Bristol Channel 11- 12 m

Dover - Calais 6m

St. Malo 11m

Gezeitenkunde

mittlere Nordsee ~ 1m


Gezeitenkunde

Gezeitenkunde

Halbmond zunehmend erstes Viertel

4 Tage

Nippzeit

3 Tage

Mittzeit

3 Tage

Mittzeit

Vollmond

4 Tage

Springzeit

4 Tage

Springzeit

Neumond

3 Tage

Mittzeit

3 Tage

Mittzeit

4 Tage

Nippzeit

Halbmond abnehmend letztes Viertel


Gezeitenkunde

Gezeitenkunde

Aufgrund der Trägheitskräfte treten die unterschiedlichen Gezeitenerscheinungen, genannt „Alter der Gezeit“, nicht genau beim Eintritt der ursächlichen Mondphase auf, sondern ( bei halbtägiger Gezeitenform) um einen örtlichen Zeitunterschied, der Springverspätung, später.

Um für einen Zeitpunkt herauszubekommen, welche Art der Gezeit herrscht, nutzt man die Tafel 2 der Gezeitentafeln. Hier ist die Springverspätung schon berücksichtigt.


Gezeitenkunde

Gezeitenkunde

Landschaft an der Fundybucht bei Hoch- und Niedrigwasser


Gezeitenkunde

Hochwasser

Hochwasserhöhe

Tiefgang

Höhe der Gezeit

Echolottiefe

Niedrigwasserhöhe

Kartennull (bezogen auf MSpNW)

Kartentiefe

Darstellung der Wasserstände

Gezeitenkunde


Gezeitenkunde

Niedrigwasser

Hochwasserhöhe

Niedrigwasserhöhe

Tiefgang

Höhe der Gezeit

Kartennull (bezogen auf MSpNW)

Echolottiefe

Kartentiefe

Darstellung der Wasserstände

Gezeitenkunde


Gezeitenkunde

Gezeitenkunde

HW

Flut

Ebbe

HWH

TS

HWH

TF

Tiefenangaben in den Seekarten beziehen sich auf MSpNW (deutsche Seekarten)

SD

FD

1.NW

2.NW

Darstellung einer Tide

NWH

NWH

KN

Meeresgrund

NWZ

NWZ


Gezeitenkunde

Gezeitenkunde

Bezugsorte an der deutschen Nordseeküste


Gezeitenkunde

Gezeitenkunde

Ermitteln Sie das Hoch-wasser am Bezugsort nach Tag und Uhrzeit (Sommer-zeit)

Seite 19 der Gezeitentafeln


Gezeitenkunde

Gezeitenkunde

  • Ermitteln Sie die Art der Gezeit:

  • Nippzeit

  • Mittzeit

  • oder

  • Springzeit

Tafel 2 der Gezeitentafeln


Gezeitenkunde

Gezeitenkunde

Ermitteln Sie die Unter-schiede am Anschluss-ort zu dem Hoch-wasser am Bezugsort nach Zeit und Höhe

Seite 167 Nr. 646 der Gezeitentafeln


Gezeitenkunde

Gezeitenkunde

Ort: Süderoog BrückeDatum: 03.August 2002

MEZ/MESZ Nippzeit

Wegen der Sommerzeit ist dem Tabellenwert HWZ eine Stunde hinzu zurechnen!

HWZHWH

Bezugsort:Husum 20:25 Uhr 3,6 m

Anschlussort: Süderoog Brücke- 00:44 - 0,4 m

Endwerte:19:41 Uhr 3,2 m

Kartentiefe (Kt) = 0,9 m (Seekarte)

+ Höhe der Gezeit = 3,2 m (errechet)

- Tiefgang (TG) = 1,2 m (bekannt)

= Wassertiefe unter Kiel = 2,9 m

Beachten Sie dabei eine Toleranz von 0,5 m.
