1. Шнековый обезвоживатель осадка AMCON Inc.

2. Устройство системы • Дозирующая емкость – необходимое количество осадка поступает через V – образныйпереток в емкость флокуляции • Емкость флокуляции – здесь осадок смешивается с реагентом • Обезвоживающий барабан – сердце системы, сгущает и обезвоживает осадок • Контрольная панель – контроль за работой системы в ручном/автоматическом режиме

3. Краткий обзор шнекового обезвоживателя Структура обезвоживающего барабана Широкий ⇒ Шаг винта⇒ Узкий Подвижные кольца вычищают промежутки Подвижные кольца Неподвижные кольца Подвижные кольца перемещаются винтом

4. Краткий обзор шнекового обезвоживателя Процесс флокуляции Емкость флокуляции Ｐ Промывка шнека Дозирующая емкость Ｐ Резервуар с осадком Кек Фильтрат

5. Краткий обзор шнекового обезвоживателя Емкость флокуляции Шнек Устройство и функции Промывка Перемешивание осадка с флокулянтом и образование флоккул Смыв излишек с барабана Для обезвоживания Труба для реагента Ввод флокулянта Панель управления Мотор Вращение шнека Управляет обезвоживателем и доп. оборудованием Емкость фильтрата Собирает фильтрат Кек Вход осадка Выход обезвоженного осадка Подача осадка

6. Преимущества шнекового обезвоживателя Обезвоживание осадка с низкой концентрацией в.в. ⇒ Отпадает необходимость в предварительном сгущении ⇒ Нет необходимости в накопительной емкости ⇒ Сокращение стоимости проекта Unnecessary Unnecessary Аэротенк Емкость сгущения Накопительная емкость Ленточный Пресс

7. Экономия!! Преимущества шнекового обезвоживателя Экономия, заложенная в конструкции ⇒ Низкое потребление воды для промывки ⇒ Переработка осадка с масляными включениями 0.03㎥/h 0.03㎥/h Потребление воды для промывки 6m3/h Ленточный пресс ※ По сравнению со шнековым обезвоживателем схожей производительности (30 кг с.в./час)

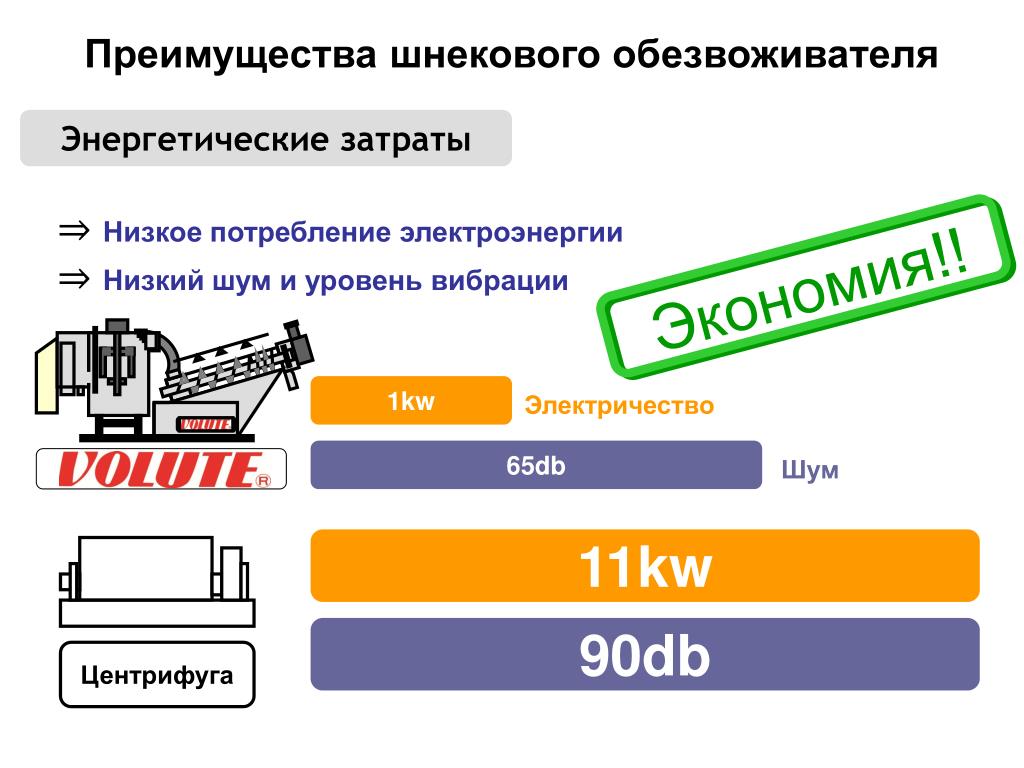

8. Экономия!! Преимущества шнекового обезвоживателя Энергетические затраты ⇒ Низкое потребление электроэнергии ⇒ Низкий шум и уровень вибрации 1kw Электричество 65db Шум 11kw 90db Центрифуга

9. Единство!! Преимущества шнекового обезвоживателя Компактный дизайн ⇒ Компактные размеры ⇒ Простое обслуживание ⇒ Уменьшение затрат Емкость флокуляции ⇒ Панель управления Обезвоживание осадка

10. Экономия!! Преимущества шнекового обезвоживателя ⇒ Меньше присутствие оператора 24 часа работы в автоматическом режиме ⇒ Сокращение расходов на персонал Ленточный пресс

11. Преимущества шнекового обезвоживателя Модельный ряд ⇒ От 1 кг с.в./час до 150 кг с.в./час ⇒Выбирайте из 8 различных вариантов ～1kg-с.в./час 2～5kg- с.в./час 4～9kg- с.в./час 8～18kg- с.в./час 12～30kg- с.в./час 18～50kg- с.в./час 36～100kg- с.в./час 54～150kg- с.в./час

12. Преимущества шнекового обезвоживателя Все преимущества

13. Сравнительная таблица Сравнение с другими обезвоживающими установками

14. Модельный ряд Стандартные модели 1 емкость флокуляции 2 емкости флокуляции Емкость флокуляции Емкость флокуляции ⇒Использование 2 реагентов ⇒Использование 1 реагента Вход реагента Вход реагента Вход осадка Вход осадка

15. Модельный ряд Модели с 1 емкостью

16. Модельный ряд Модели с 2 емкостями

17. Запасные части Запасные части для замены Шнек Подвижные кольца Примечание: цифры могут меняться в зависимости от условий эксплуатации

18. Полный контроль Управление обезвоживателем Обезвоживатель AMCON и его составляющие Вода для промывки Ｐ Емкость флокуляции и насос подачи реагента Кек удобный для транспортировки Ｐ Насос подачи осадка из емкости Фильтрат.
