Тема: “ Альпіністська та спелеологічна підготовка ”

1. Навчально– методичний центр цивільного захисту та безпеки життєдіяльності Закарпатської області

2. Тема: “Альпіністська та спелеологічнапідготовка”

3. Навчальна мета: • Довести до слухачів основні види небезпек в горах. • Ознайомити слухачів з аварійно-рятувальнимоснащенням та обладнанням для проведеннярятувальнихробіт у горах. • Довести до слухачів основні прийоми при веденні пошуково-рятувальних робіт в горах. • Ознайомити слухачів з небезпеками при проведенні рятувальних робіт в печерах.

4. Навчальна література: • Чапрак Н.І. Навчально-методичний посібник із попередньої підготовки (стажування) та спеціальної підготовки рятувальників гірських пошуково-рятувальних загонів Державної спеціалізованої аварійно-рятувальної служби пошуку і рятування туристів МНС. Київ, 2007. • Душевскій В.П., Грипу О.І. Обережно: гори! Сімферополь, 1981. • Маринов Б. Проблеми безпеки в горах. М.1981. • Шимановський В.Небезпеки в горах. Рельєф і клімат. Висота та інші фактори. М ,1973-74 г. • Безпекатуристів в Українськихкарпатах (Порадирятувальників). Ужгород, 2008. • Суховей А.Д., Суховей Л.Н. Опасностиподземного мира (Методическиерекомендации). Одесса, 1981. • Примірна інструкція з охорони праці під час ведення аварійно-рятувальних робіт в печерах. МНС України. Київ, 2003.

5. Аварійно-рятувальне оснащення та обладнання для проведення рятувальних робіт у горах, печерах та на гірських річках:

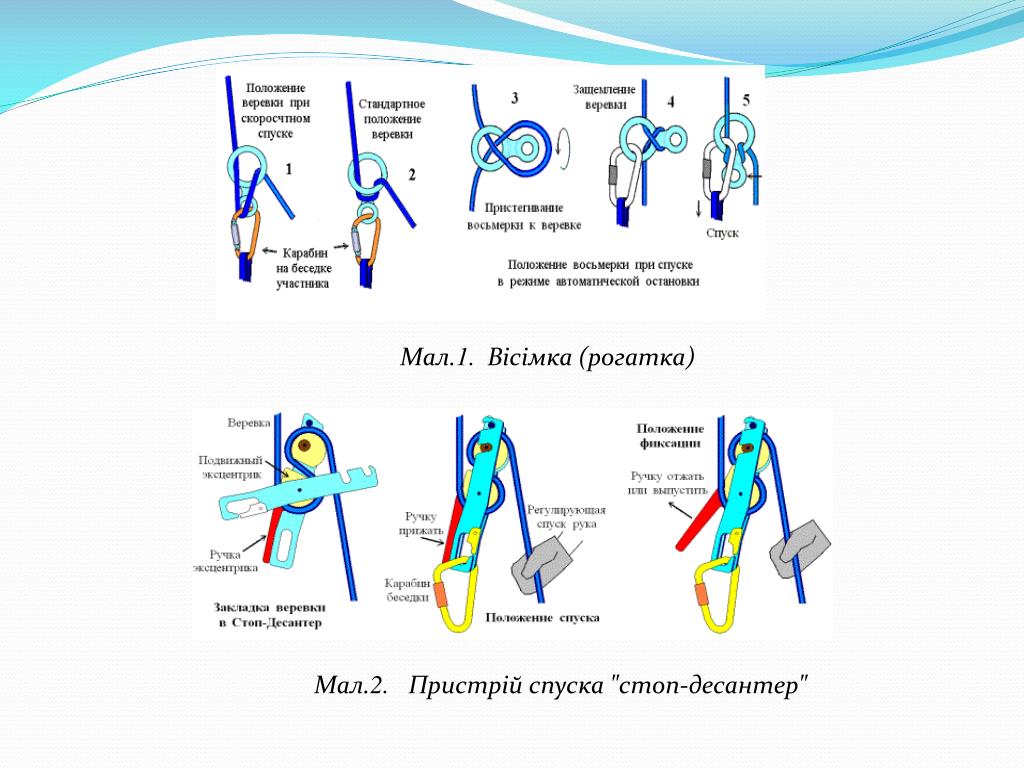

6. Мал.1. Вісімка (рогатка) Мал.2. Пристрій спуска "стоп-десантер"

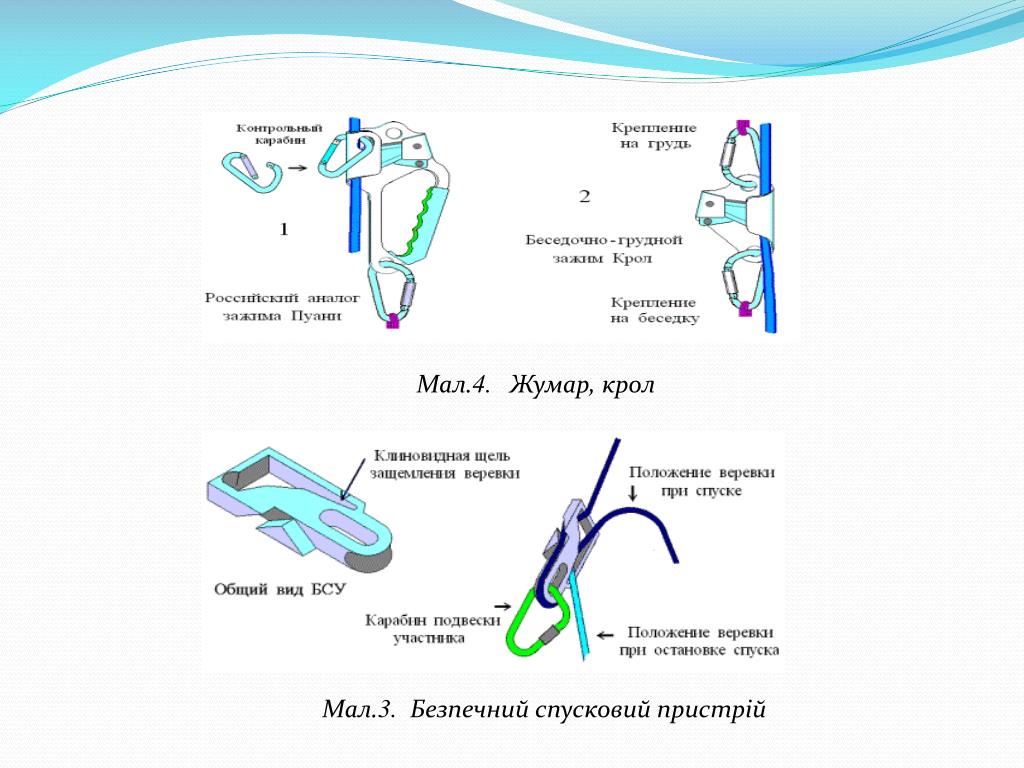

7. Мал.4.Жумар, крол Мал.3. Безпечний спусковий пристрій

8. Мал. 5. Тросове спорядження:

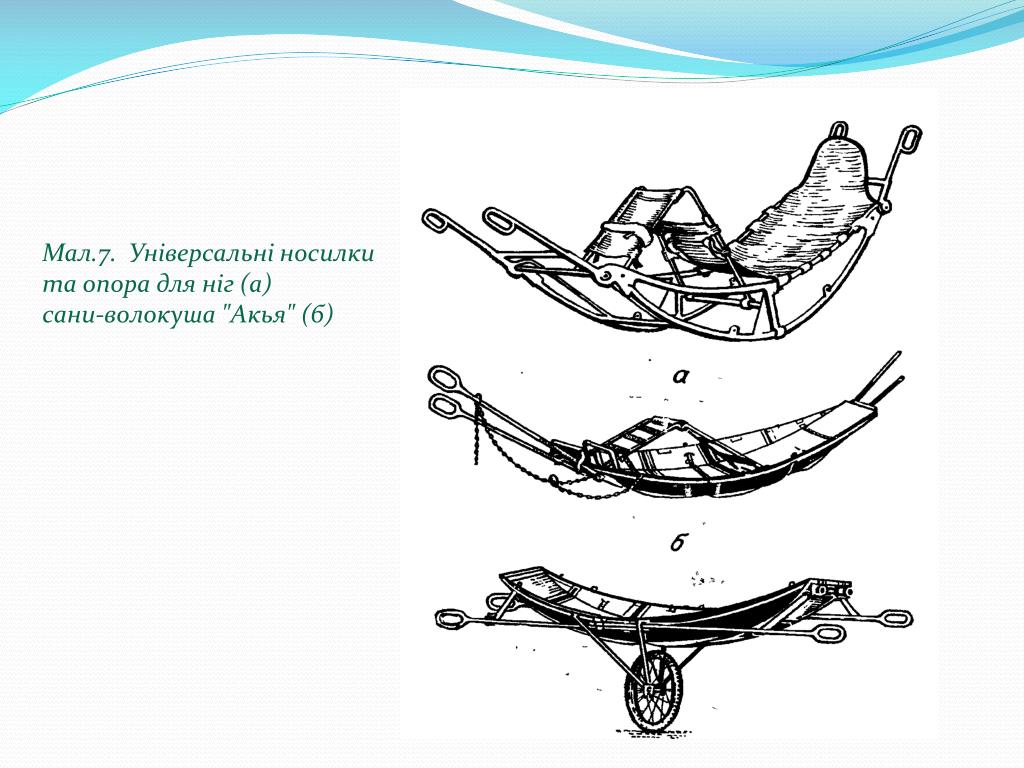

9. Мал.7. Універсальні носилки та опора для ніг (а) сани-волокуша "Акья" (б)

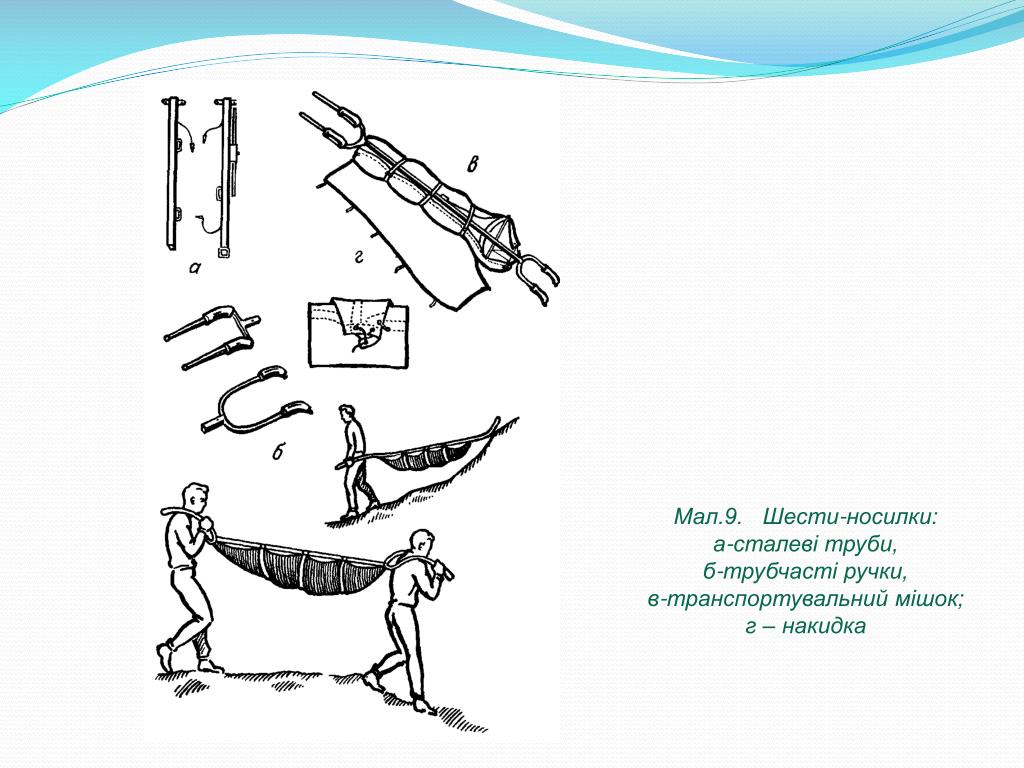

10. Мал.9.Шести-носилки: а-сталеві труби, б-трубчасті ручки, в-транспортувальний мішок; г – накидка

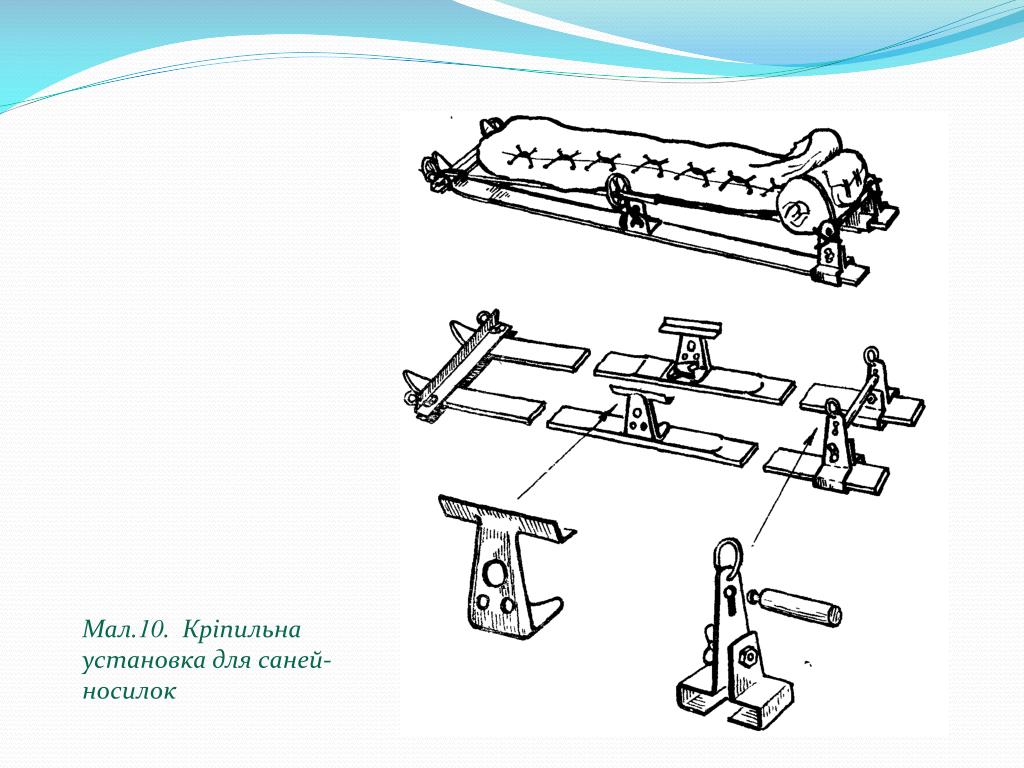

11. Мал.10. Кріпильна установка для саней-носилок

12. Рятувальні вірьовки та вузли Вірьовки поділяються на динамічні (іноді їх називають альпіністськими або скелелазними), статичні і допоміжні. Яку довжину динамічної вірьовки вибрати?

13. По призначенню ВВ підрозділяються на вузли: • для зв'язування вірьовок • для пристібування кінця вірьовки до карабіна • для закріплення вірьовки на опорі або на предметі, що транспортується • спеціальні фіксуючі (схоплюючі) вузли • вузли тертя для спуску по вірьовці або спуску вірьовкою важкого вантажу

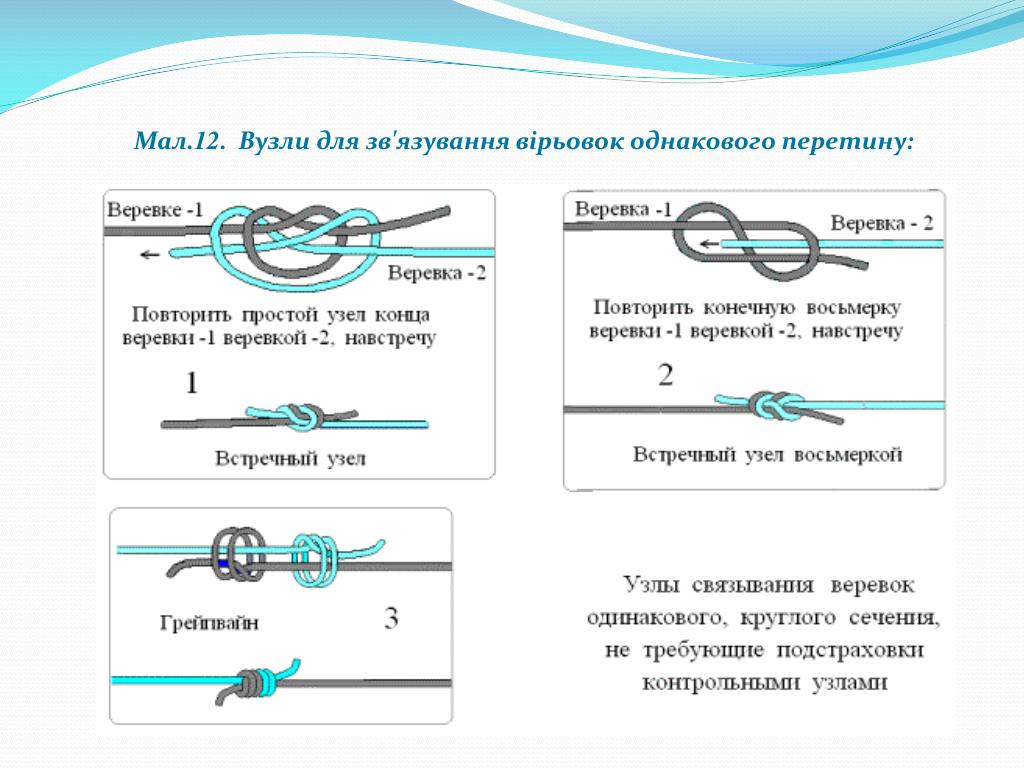

14. Мал.12. Вузли для зв'язування вірьовок однакового перетину:

15. Мал.13. Вузли для зв'язування вірьовок різного перетину:

16. Мал. 15. Вузли для кріплення навісної переправи:

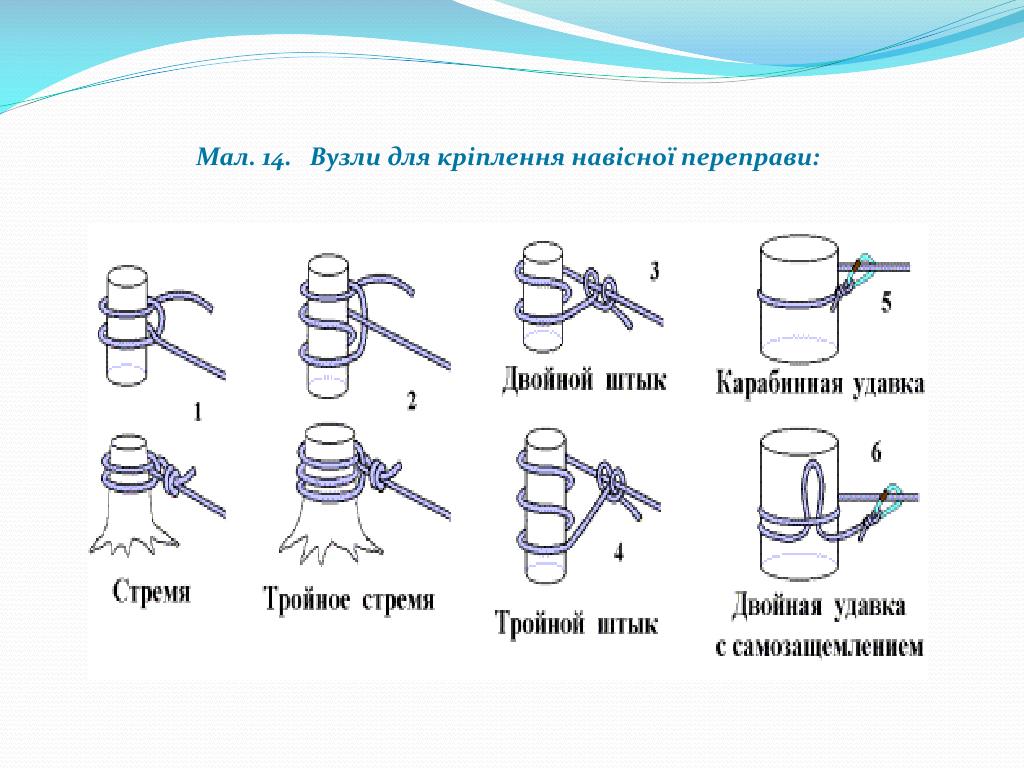

17. Мал. 14. Вузли для кріплення навісної переправи:

18. Мал. 16. Карабінний вузол кріплення переправи:

19. Мал. 18. Вузли карабіна самостраховки

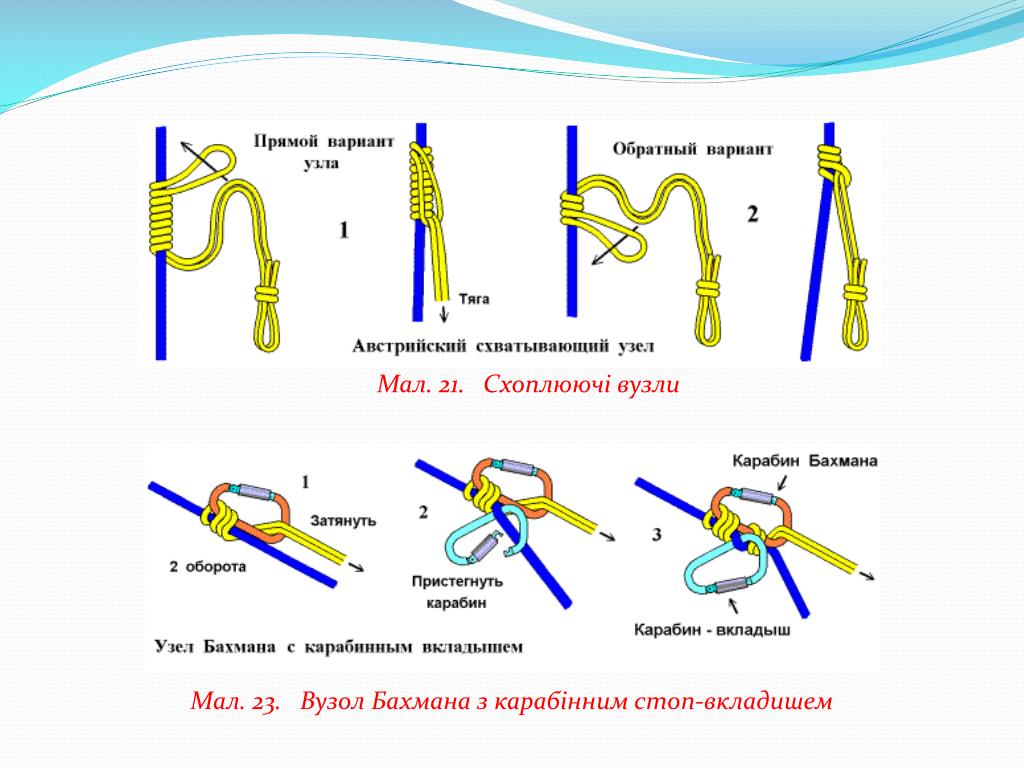

21. Мал. 21. Схоплюючівузли Мал. 23. Вузол Бахмана з карабінним стоп-вкладишем

23. Мал. 27. Схоплюючівузли на подвійній вірьовці з карабінним вкладишем Мал. 28. Страховка Гарда

24. Основні технічні дії при веденні рятувальних робіт:

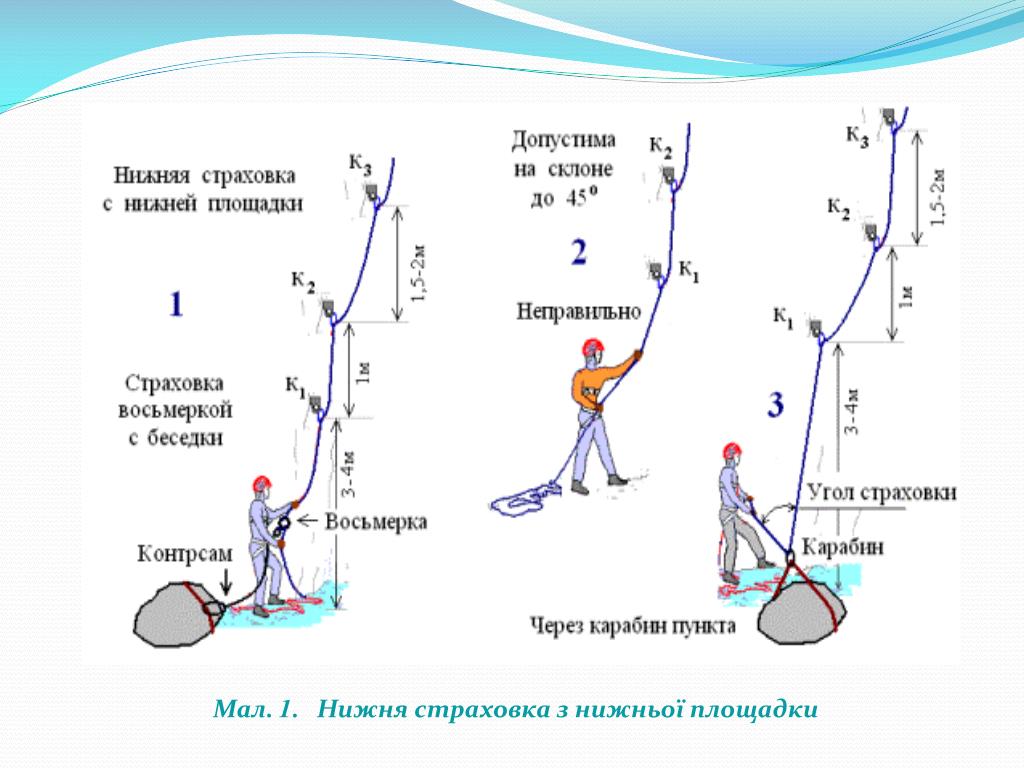

25. Мал. 1. Нижня страховка з нижньої площадки

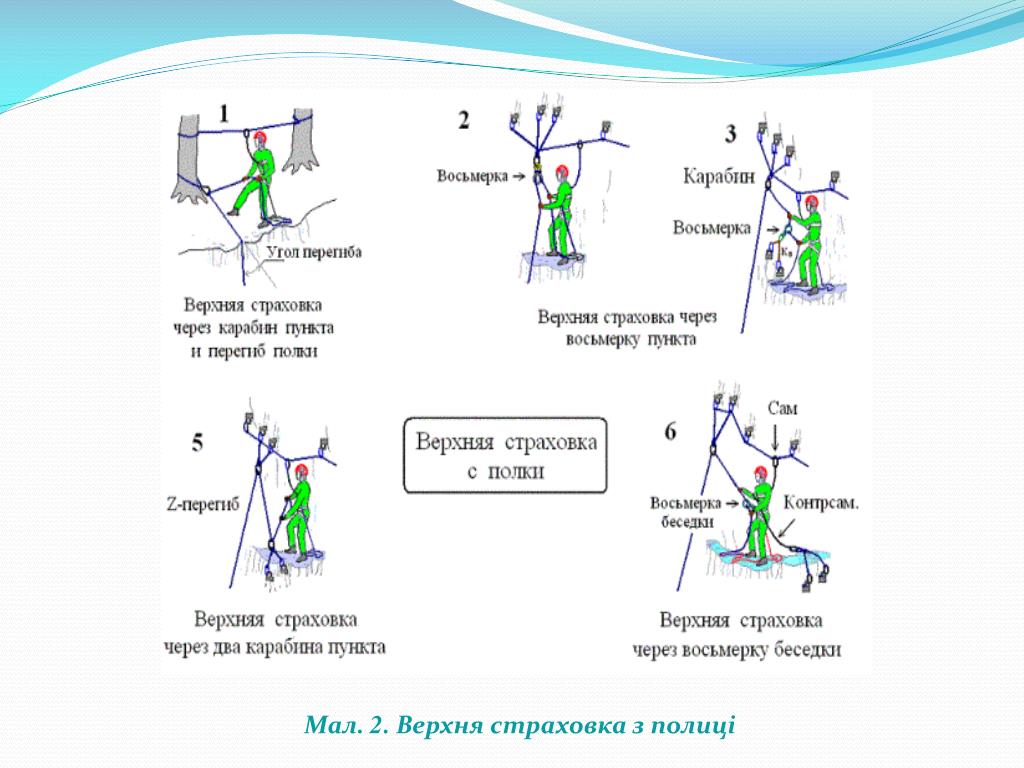

26. Мал. 2. Верхня страховка з полиці

27. Мал. 3. Верхня страховка на скелях з нижньої площадки

28. Мал.5. Верхня фіксуюча страховка:

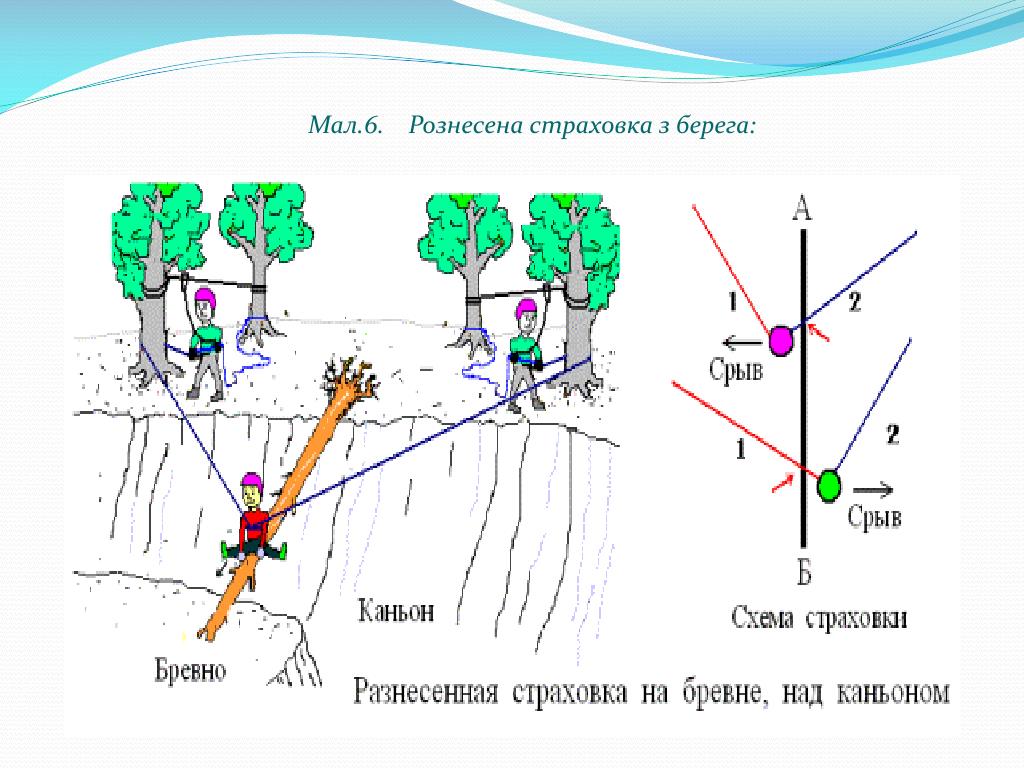

29. Мал.6. Рознесена страховка з берега:

30. Мал.7. Рознесення радіального перила і страховки Мал.8. Однобічна, що охоплює страховка на колоді, розташованій під кутом до каньйону

31. Мал. 9. Спуск по похилій колоді

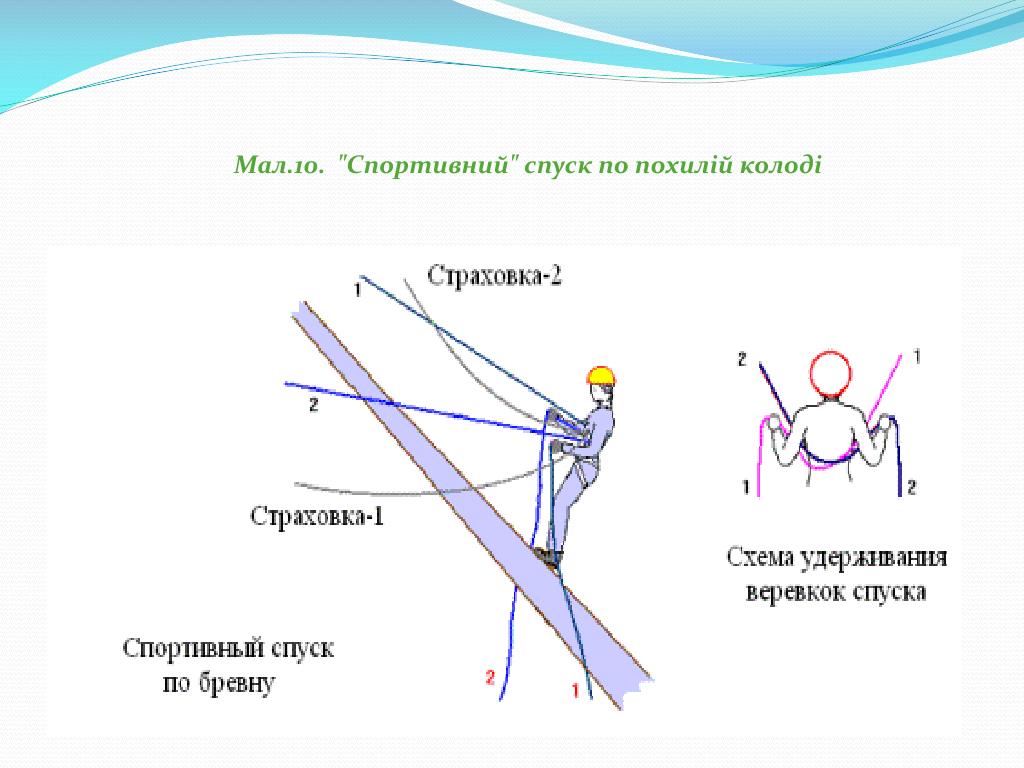

32. Мал.10. "Спортивний" спуск по похилій колоді

33. Мал. 12. Перестібанняна горизонтальних перилах

34. Мал.13. Підйомпо вертикальних перилах:

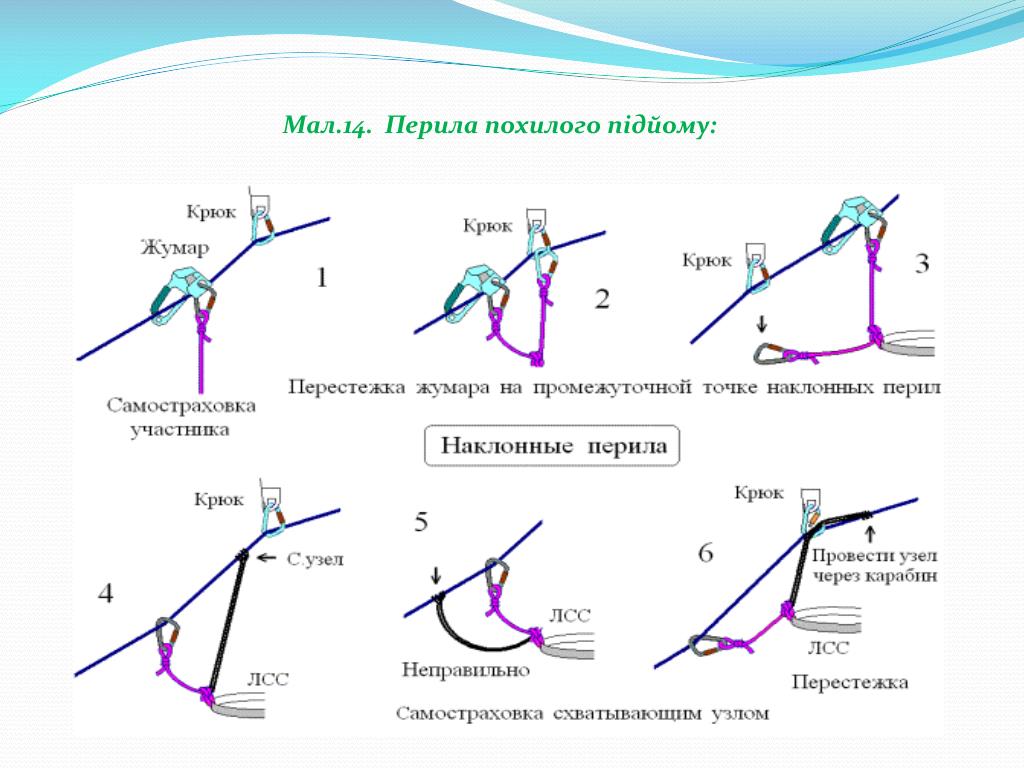

35. Мал.14. Перила похилого підйому:

36. Проведення пошуково-рятувальних робіт в горах та на гірських річках:

37. До числа основних методів пошуку потерпілих відносяться: • візуальний, • акустичний (звуковий), • прочісування місцевості, • пошук слідами, • зондування, • опитування очевидців, • пошук з повітря, • пошук з використанням спеціальних приладів, • використання тварин.

38. Звукові сигнали і відстань їх чутності

39. Мал.5. Спуск потерпілого: а - у рюкзаку-носилках; б- у носилках по скельному схилі; в - у носилках по схилах Мал.2. Підйомдо потерпілого

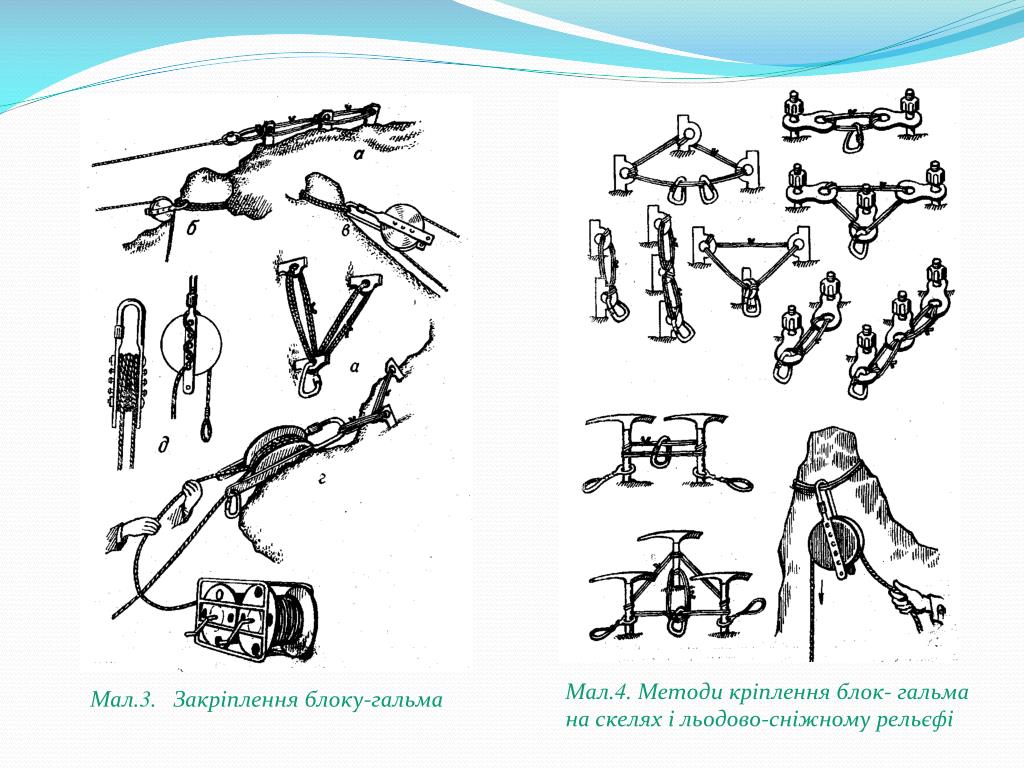

40. Мал.4. Методи кріплення блок- гальма на скелях і льодово-сніжному рельєфі Мал.3. Закріплення блоку-гальма

41. Мал.7. Взаємодія груп при великій довжині спуску

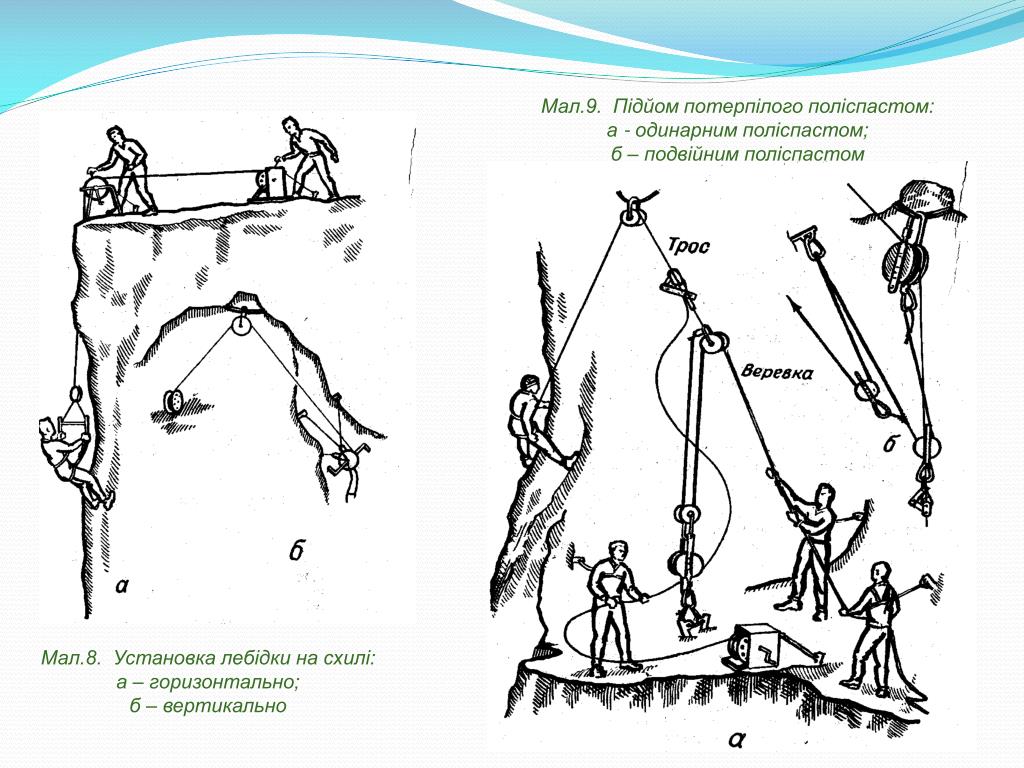

42. Мал.9. Підйом потерпілого поліспастом: а - одинарним поліспастом; б – подвійним поліспастом Мал.8. Установка лебідки на схилі: а – горизонтально; б – вертикально

43. Мал.11. Транспортування по підвісній дорозі: а - за допомогою блоку-гальма; б, в - за допомогою підручних засобів Мал.10. Траверсування ділянок схилу

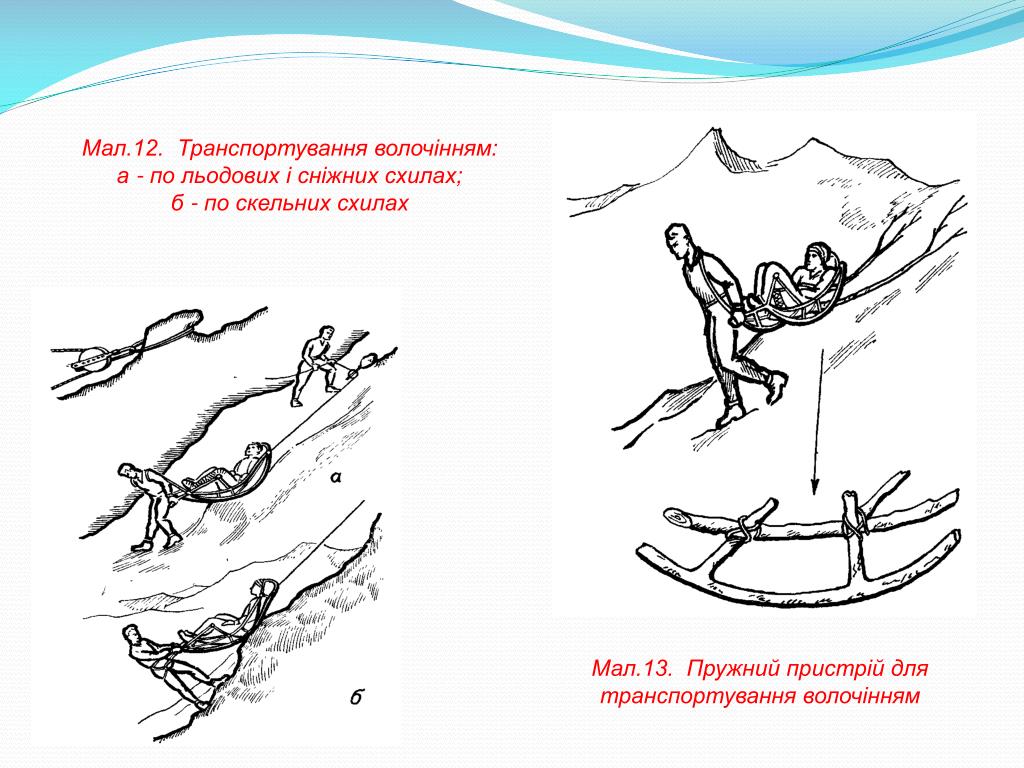

44. Мал.12. Транспортування волочінням: а - по льодових і сніжних схилах; б - по скельних схилах Мал.13. Пружний пристрій для транспортування волочінням

45. Мал.15. Перенесення потерпілого на універсальних носилках: а – за допомогою лямок; б - з використанням колеса Мал.14. Перенесення потерпілого за допомогою рюкзака-носилок (а) або бухти вірьовки (б)

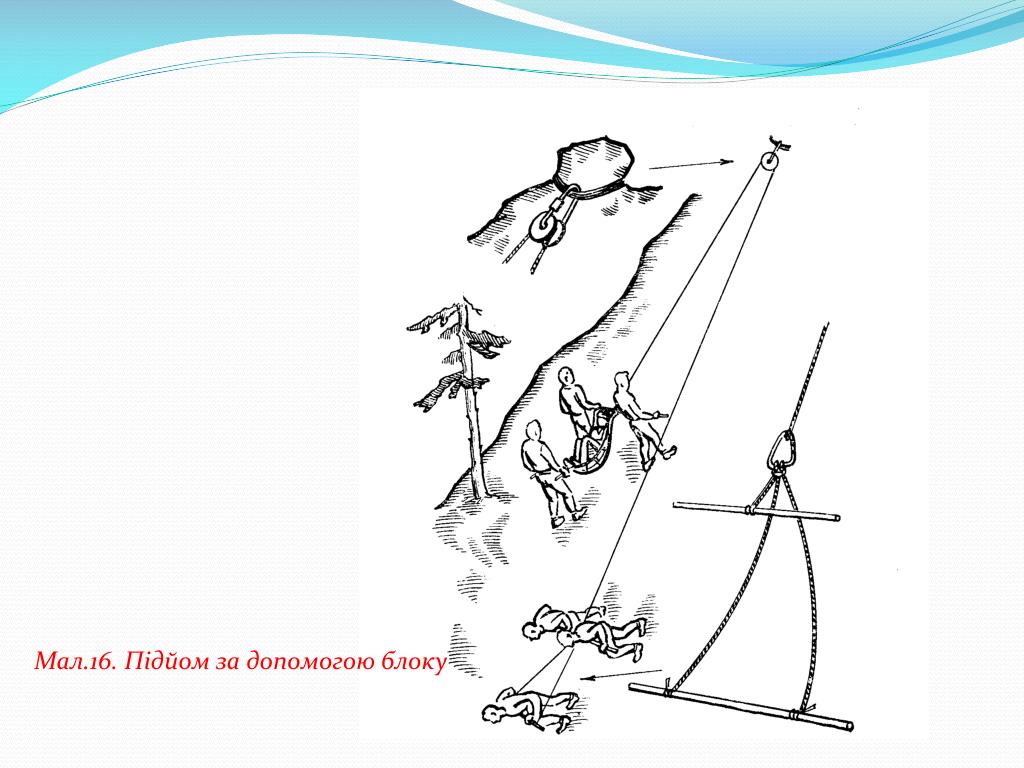

46. Мал.16. Підйом за допомогою блоку

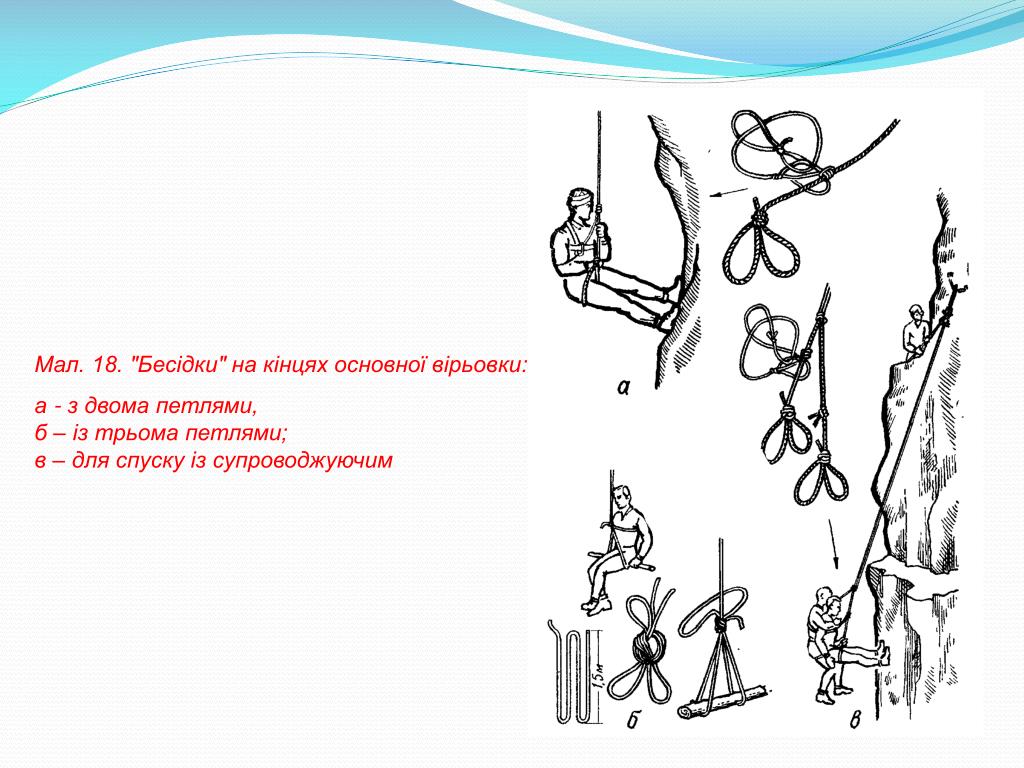

47. Мал. 18. "Бесідки" на кінцях основної вірьовки: а - з двома петлями, б – із трьома петлями; в – для спуску із супроводжуючим

48. Мал.20. Перенесення вдвох: а - на жердинах або лижах зі штормівками; б – на поперечних палках Мал.19. Перенесення потерпілого: а - на рюкзаку із палкою; б - у рюкзаку; в - на вірьовці

49. Мал. 21. Перенесення: а, б - у плетінках; в - у кошику; г – спуск із використанням жердини Мал. 22. Носилки із шестів (а) і носилки з жердин (б и в)

50. Мал. 25. Схема підйому потерпілого за допомогою поліспаста: а – перша фаза; б – друга фаза; в – третя фаза; г – подвійний поліспаст Мал. 23, Гальмування спускової вірьовки за допомогою карабінів (а, б, в) і гальмової вісімки (г)
