  1. 第二节 地面点位的确定

  2. 一、地球的形状和大小

  3. 1.水准面

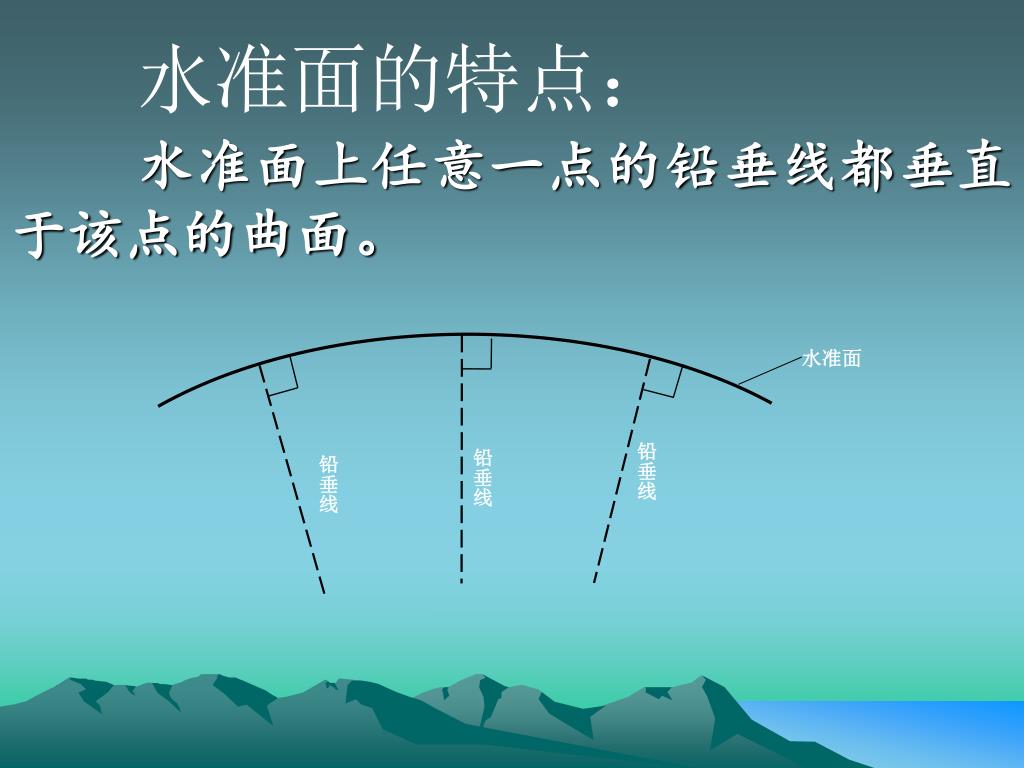

  4. 水准面 铅垂线 铅垂线 铅垂线 水准面的特点： 水准面上任意一点的铅垂线都垂直于该点的曲面。

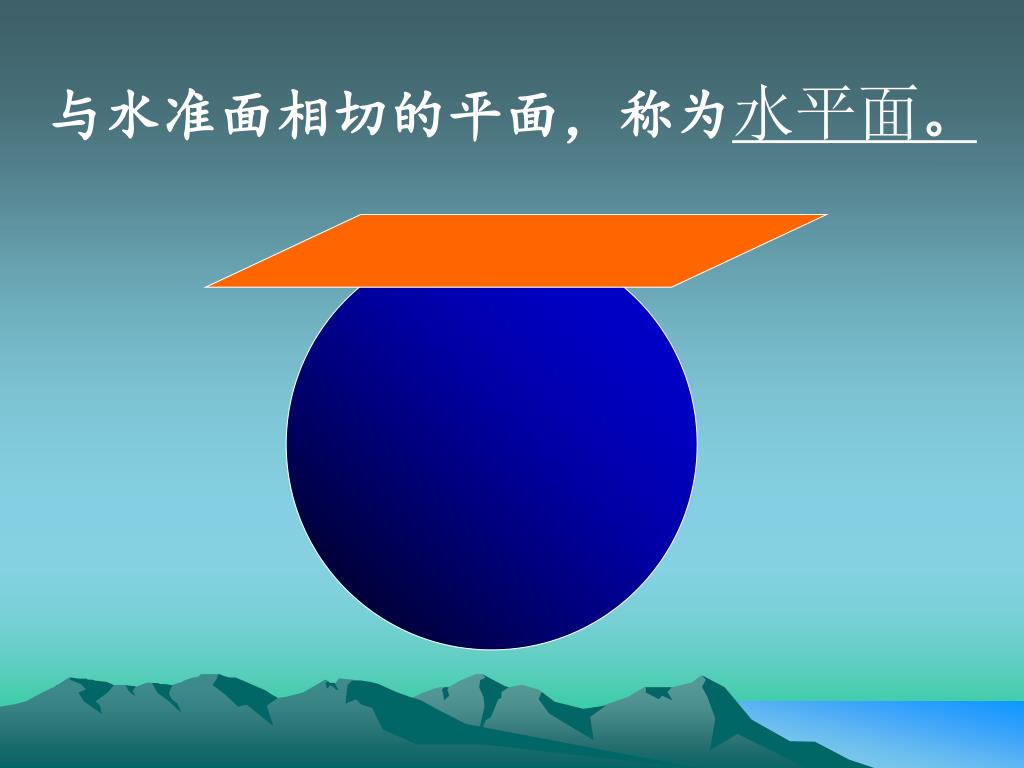

  5. 与水准面相切的平面，称为水平面。

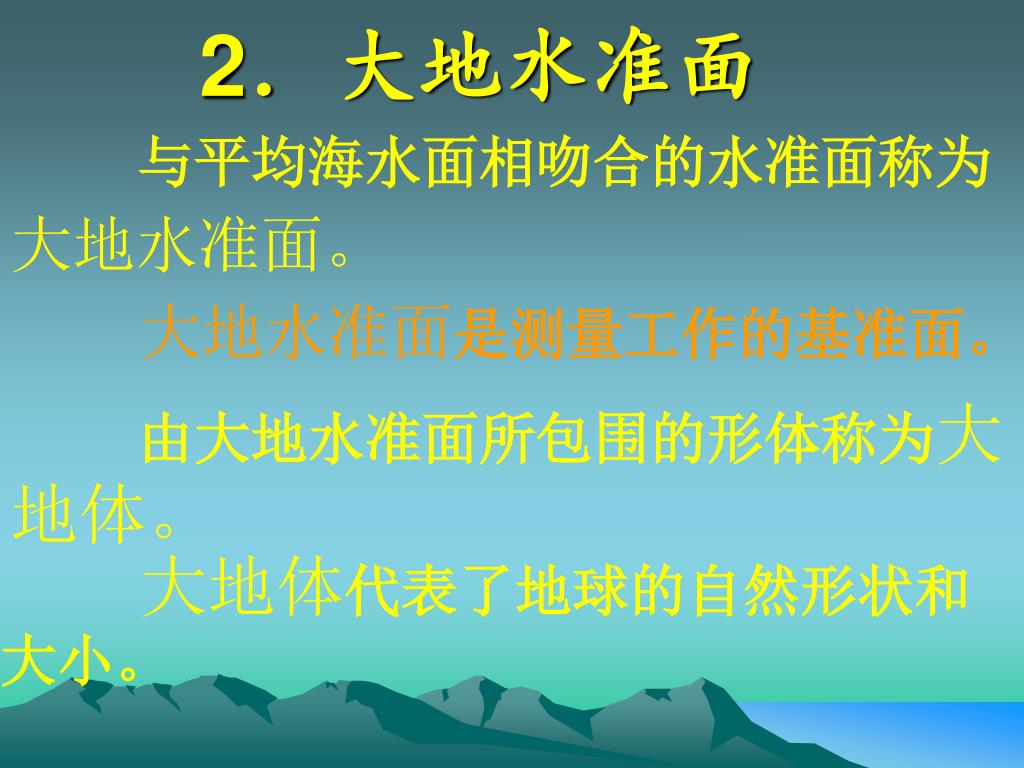

  6. 与平均海水面相吻合的水准面称为大地水准面。 2．大地水准面 大地水准面是测量工作的基准面。 由大地水准面所包围的形体称为大地体。 大地体代表了地球的自然形状和大小。

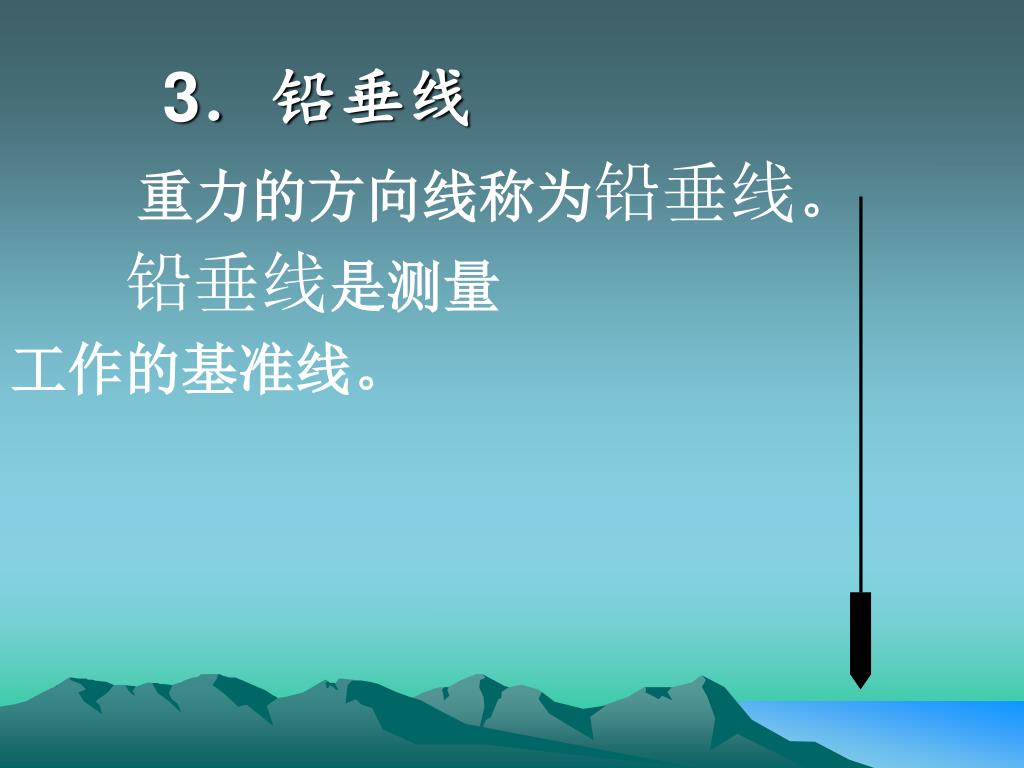

  7. 3．铅垂线 重力的方向线称为铅垂线。 铅垂线是测量工作的基准线。

  8. 地球椭球体 N 大地水准面 E W S

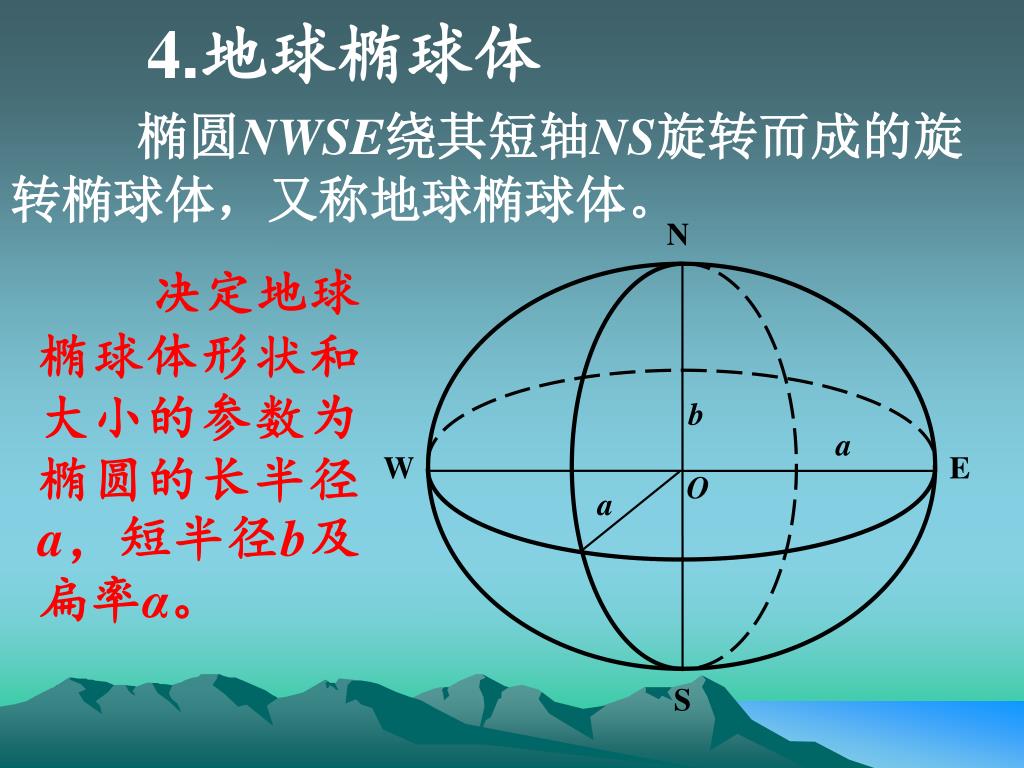

  9. 4.地球椭球体 N b a W E O a S 椭圆NWSE绕其短轴NS旋转而成的旋转椭球体，又称地球椭球体。 决定地球椭球体形状和大小的参数为椭圆的长半径a，短半径b及扁率α。

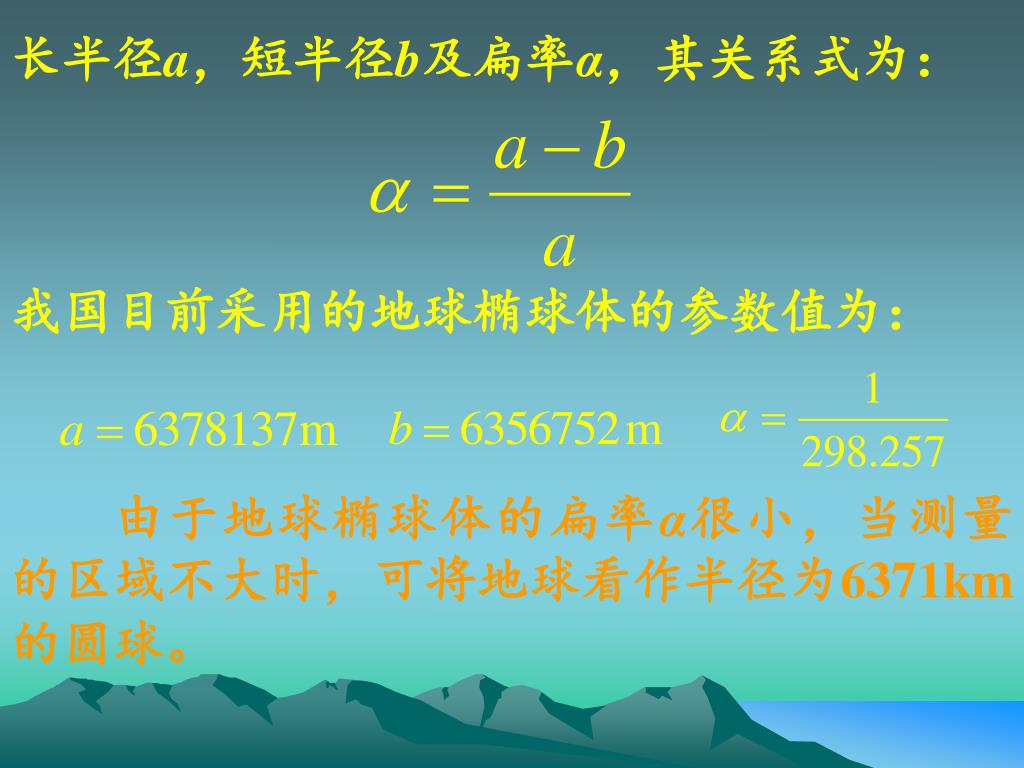

  10. 长半径a，短半径b及扁率α，其关系式为： 我国目前采用的地球椭球体的参数值为： 由于地球椭球体的扁率α很小，当测量的区域不大时，可将地球看作半径为6371km的圆球。

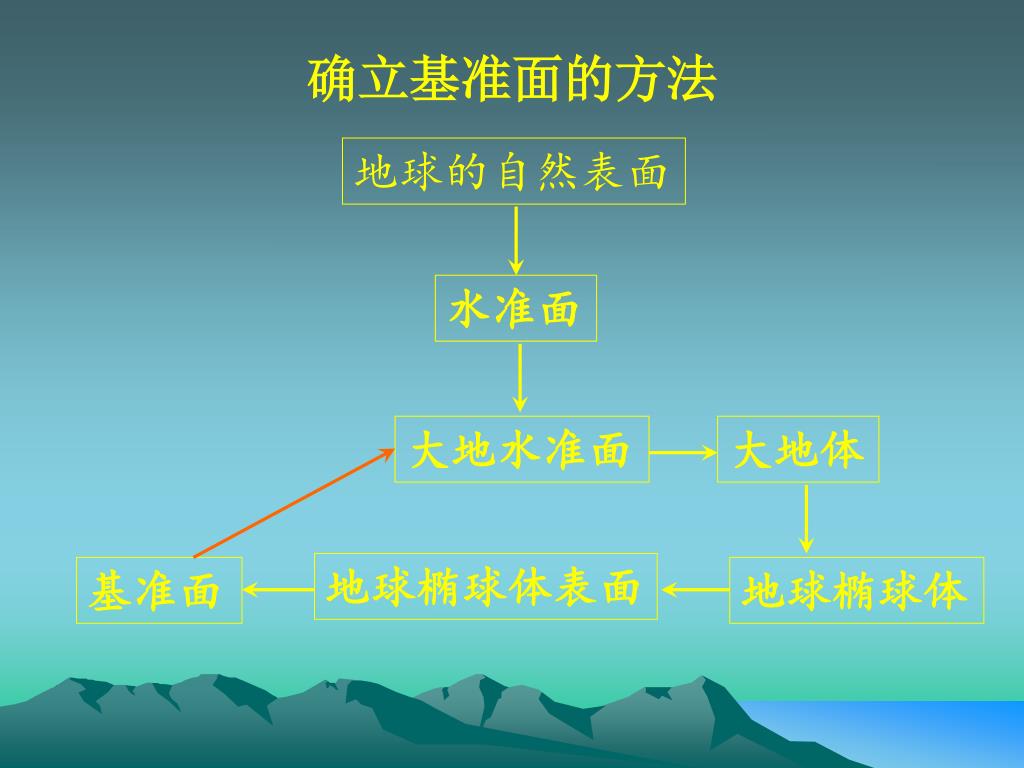

  11. 确立基准面的方法 地球的自然表面 水准面 大地水准面 大地体 地球椭球体表面 基准面 地球椭球体
