Presentation Transcript


Hlavn asti pc

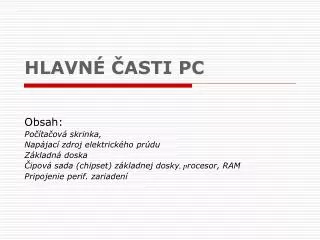

HLAVNÉ ČASTI PC

Obsah:

Počítačová skrinka,

Napájací zdroj elektrického prúdu

Základná doska

Čipová sada (chipset) základnej dosky, procesor, RAM

Pripojenie perif. zariadení


Osobn po ta

OSOBNÝ POČÍTAČ

  • Prv vo význame ako IBM kompatibilný, dnes počítač ľubovoľnej konštrukcie, používaný jednou osobou,

  • Modularita

  • Rozšíriteľnosť

I&PC


Po ta ov skrinka

POČÍTAČOVÁ SKRINKA

Pri designe sa kladie dôraz na:

  • Montáž komponentov a periférnych zariadení

  • Vibrácie, hluk

  • Odvod tepla

  • Vzhľad

Veľkosti:

Veža (Tower), mini, midi, ...

SFF - small form factor

I&PC


Klasifik cia

KLASIFIKÁCIA

Formáty:

  • AT

  • ATX [Advanced Technology eXtended](1995, Intel)

  • Embedded ATX, Micro ATX, Flex ATX

  • BTX (Balanced Technology eXtended) (2004, Intel)

  • Micro BTX,Pico BTX

  • Barbone, špecifické formáty základných dosiek (napr. vyrobené firmami Hewlett – Packard, Sony atď.)

I&PC


Hlavn asti pc

I&PC


Hlavn asti pc

Zdroj

  • Napájanie: MB, HDD (Molex), FDD, ...

I&PC


Z kladn doska z angl mainboard alebo motherboard mb

Základná doska(z angl. mainboard alebo motherboard, MB)

Hlavným účelom základnej dosky je pripojiť jednotlivé súčasti počítača do fungujúceho celku a poskytnúť im elektrické napájanie. Typická základná doska umožňuje zapojení procesora, operačnej pamäte. Ďalšie komponenty (napr. grafické karty, zvukové karty, pevné disky, mechaniky) sa pripojujú pomocou rozširujúcich slotovalebo káblových zväzkov.

Postupom času sa funkcia základnej dosky rozširovalatak, že čoraz viac obsahuje niektoré súčiastky PC, ktoré sapredtým museli do nej zapojovať zvlášť.

I&PC


Chipset

Chipset

Základná doska je jedna z najdôležitejších súčiastok moderného PC. PC je postavené na modulárnom (stavebnicovom) princípe, kde je možné jednotlivé funkčné moduly meniť. Väčšina týchto modulov (komponentov) je pripojená priamo na základnú dosku. Tá je pripevnená ku skrinke PC a napájaná zo zdroja. Sama napája niektoré komponenty. Riadiacu funkciu má integrovaný obvod (zvyčajne 2), tzv. čipová sada (čipset, z angl. chipset), ktorá zabezpečuje väčšinu funkcií základnej dosky.

I&PC


Procesor mikroprocesor jednotka cpu central processing unit

Procesor mikroprocesor, jednotka CPU (Central Processing Unit)

Procesor je tá časť počítača, ktorá vykonáva programové inštrukcie. mikroprocesor, jednotka CPU (Central Processing Unit)

Možnosti chladenia procesorov:

1. Špeciálny typ chladenia tekutým dusíkom

2. Vodné chladenie

3. Klasické chladenie na báze chladiča a ventilátora

I&PC


Vn torn pam

Vnútorná pamäť

Ako vnútorná pamäť sa u počítača označuje pamäť, ku ktorej má spravidla procesor priamy prístup. U vnútornej pamäte sa spravidla po vypnutí počítača jej obsah vymaže. Ako vnútorná pamäť sa v architektúre počítače označuje pamäť určená pre uloženie strojového kódu bežiacich procesov a pre dáta, ktoré tieto procesy aktuálne spracúvajú.

I&PC


Hlavn asti pc

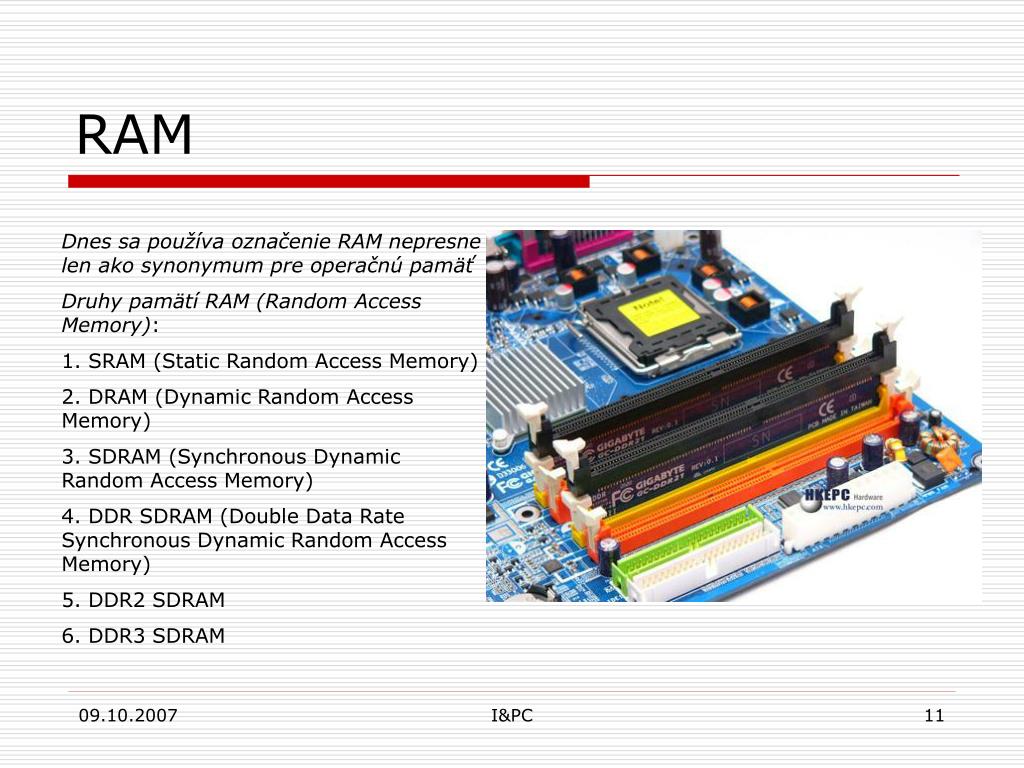

RAM

Dnes sa používa označenie RAM nepresne len ako synonymum pre operačnú pamäť

Druhy pamätí RAM (Random Access Memory):

1. SRAM (Static Random Access Memory)

2. DRAM (Dynamic Random Access Memory)

3. SDRAM (Synchronous Dynamic Random Access Memory)

4. DDR SDRAM (Double Data Rate Synchronous Dynamic Random Access Memory)

5. DDR2 SDRAM

6. DDR3 SDRAM

I&PC


Roz iruj ce konektory slot

Rozširujúce konektory (Slot)

PCI – bežne používaná

AGP – navrhnutá výhradne pre grafické karty. Je výrazne rýchlejšia ako PCI.

PCI Express - nástupca PCI. Dosahuje vyšších prenosových rýchlosti ako PCI Zariadenia určené pre PCI Express niesú zpätnekompatabilné s PCI

I&PC


Konektory pre pripojenie al ch zariaden intern

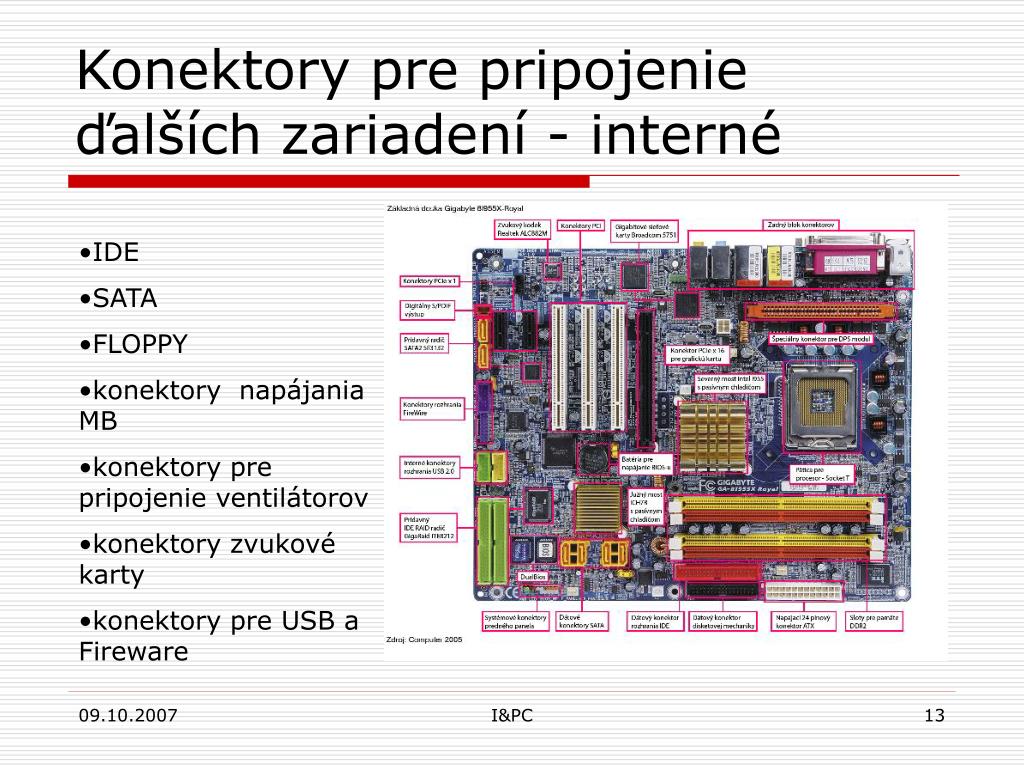

Konektory pre pripojenie ďalších zariadení - interné

  • IDE

  • SATA

  • FLOPPY

  • konektory napájania MB

  • konektory pre pripojenie ventilátorov

  • konektory zvukové karty

  • konektory pre USB a Fireware

I&PC


Hlavn asti pc

I&PC


Konektory pre pripojenie al ch zariaden extern

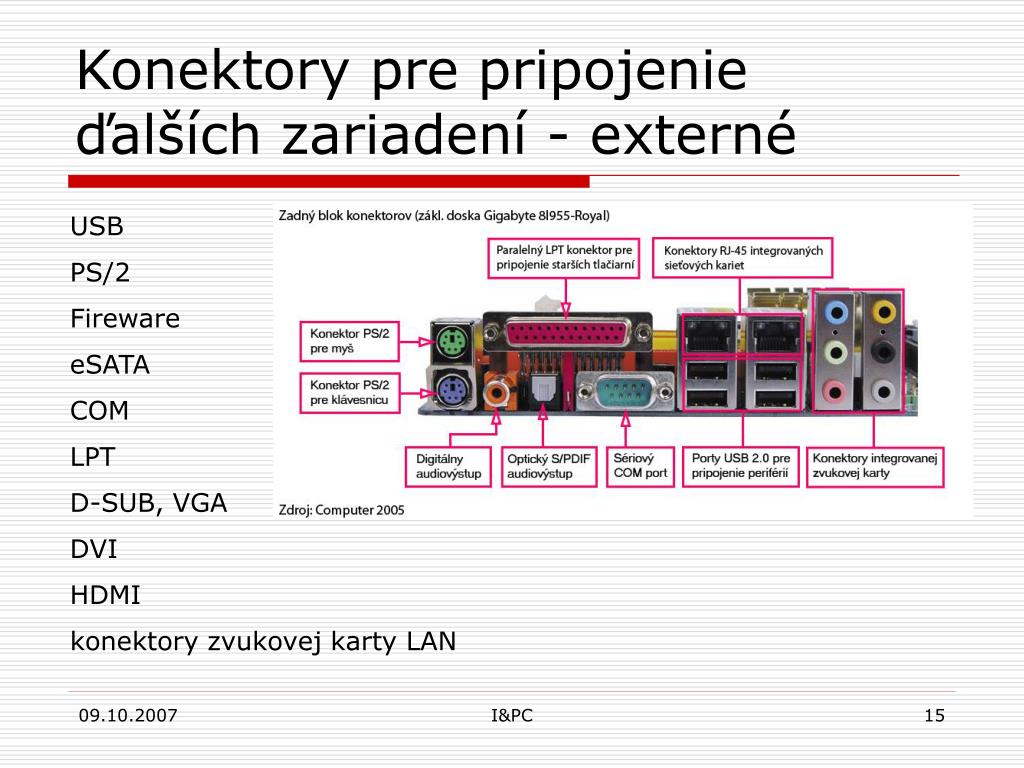

Konektory pre pripojenie ďalších zariadení - externé

USB

PS/2

Fireware

eSATA

COM

LPT

D-SUB, VGA

DVI

HDMI

konektory zvukovej karty LAN

I&PC


Recikl cia

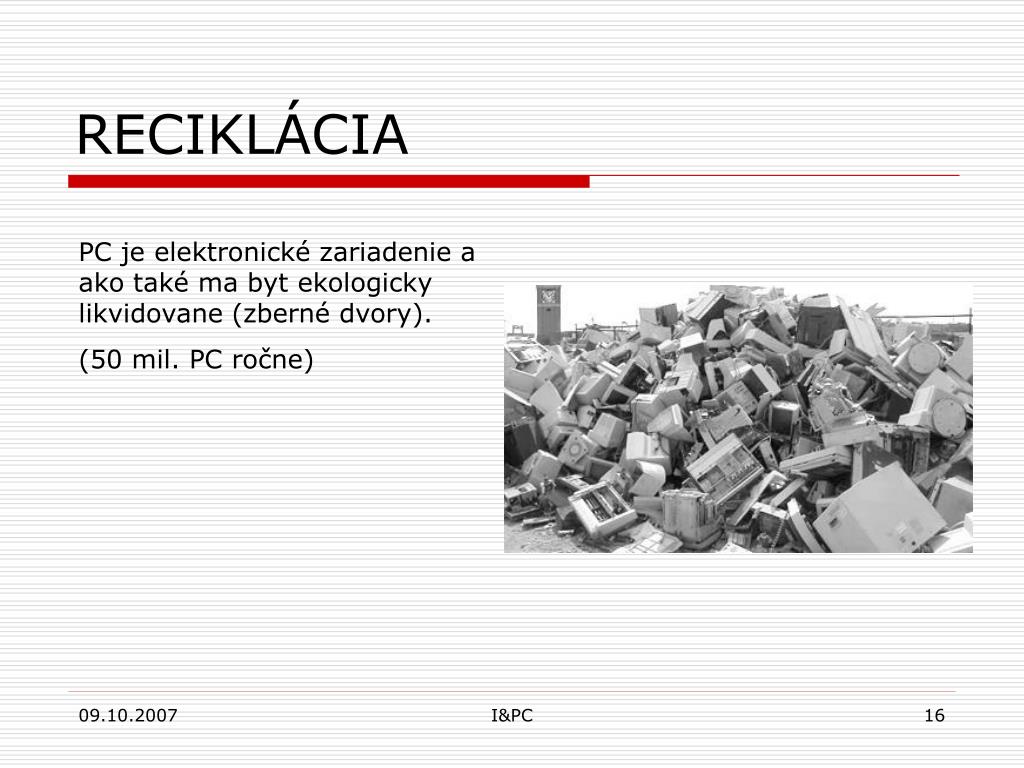

RECIKLÁCIA

PC je elektronické zariadenie a ako také ma byt ekologicky likvidovane (zberné dvory).

(50 mil. PC ročne)

I&PC


Al v voj

Ďalší vývoj

Domáci počítač – prispôsobovanie sa novým technologickým možnostiam a potrebám

home theater PC, HTPC

I&PC


Doplnok

Doplnok

Základná doska formátu mikroATX

I&PC


Doplnok1

Doplnok

Pico iTX (pre embeded zariadenia)

I&PC


Odvod tepla

Odvod tepla

Chladič pre AMD Duron

Štandardný 80 mm ventilátor PC skrinky

Chladenie kvapalinou


Hlavn asti pc

Infrasnínka dokumentujúca tepelné vyarovanie a obeh vzduchu v skrinke formátu BTX

I&PC


D p s modul d ual p ower s ystem

D.P.S. Modul (Dual Power System)

Doplnkový zdroj by mal zaručiť väčšiu stabilitu napájania procesora a menšie „zvlnenie“ napájania.

I&PC


Doplnok2

Doplnok

I&PC


Hlavn asti pc

I&PC


Hlavn asti pc

I&PC


Hlavn asti pc

I&PC


Hlavn asti pc

I&PC


Hlavn asti pc

I&PC


Hlavn asti pc

I&PC


Akujem za pozornos

Ďakujem za pozornosť!
