  1. 基于双线性变换的IIR数字高通滤波器设计 信号与信息处理专业 尹晓娜

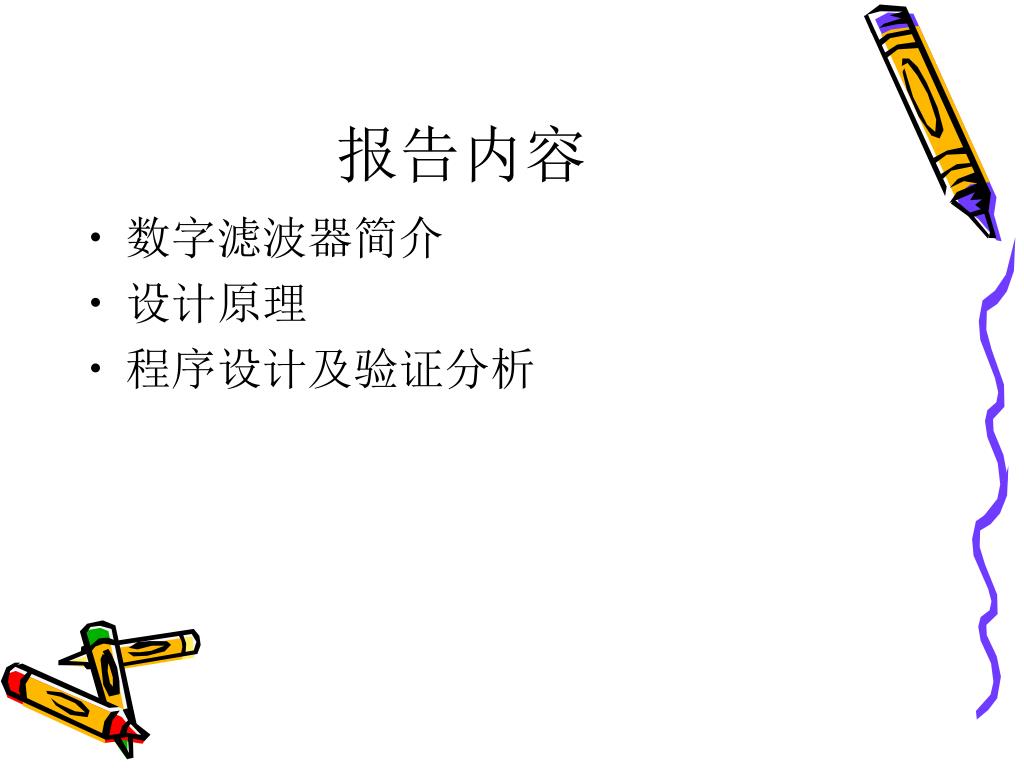

  2. 报告内容 • 数字滤波器简介 • 设计原理 • 程序设计及验证分析

  3. 一、数字滤波器简介 1、数字滤波器的分类 • 从功能划分：低通、高通、带通、带阻 • 从实现的网络结构划分： 无限脉冲响应（IIR）： 有限脉冲响应（FIR）：

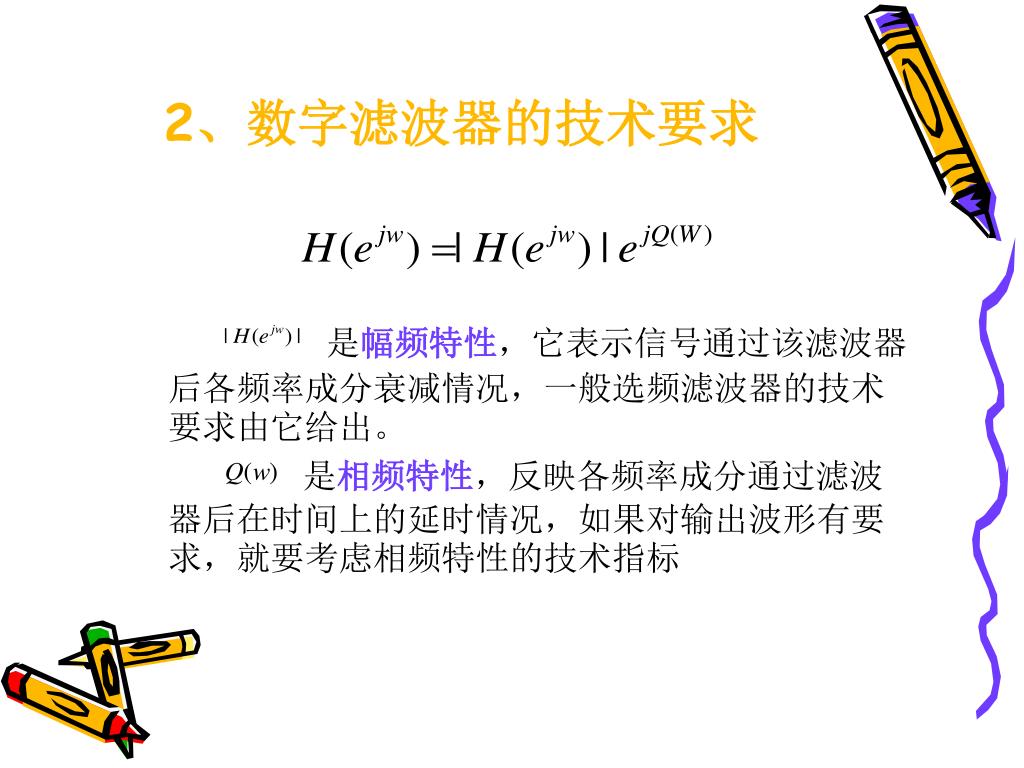

  4. 2、数字滤波器的技术要求 是幅频特性，它表示信号通过该滤波器后各频率成分衰减情况，一般选频滤波器的技术要求由它给出。 是相频特性，反映各频率成分通过滤波器后在时间上的延时情况，如果对输出波形有要求，就要考虑相频特性的技术指标

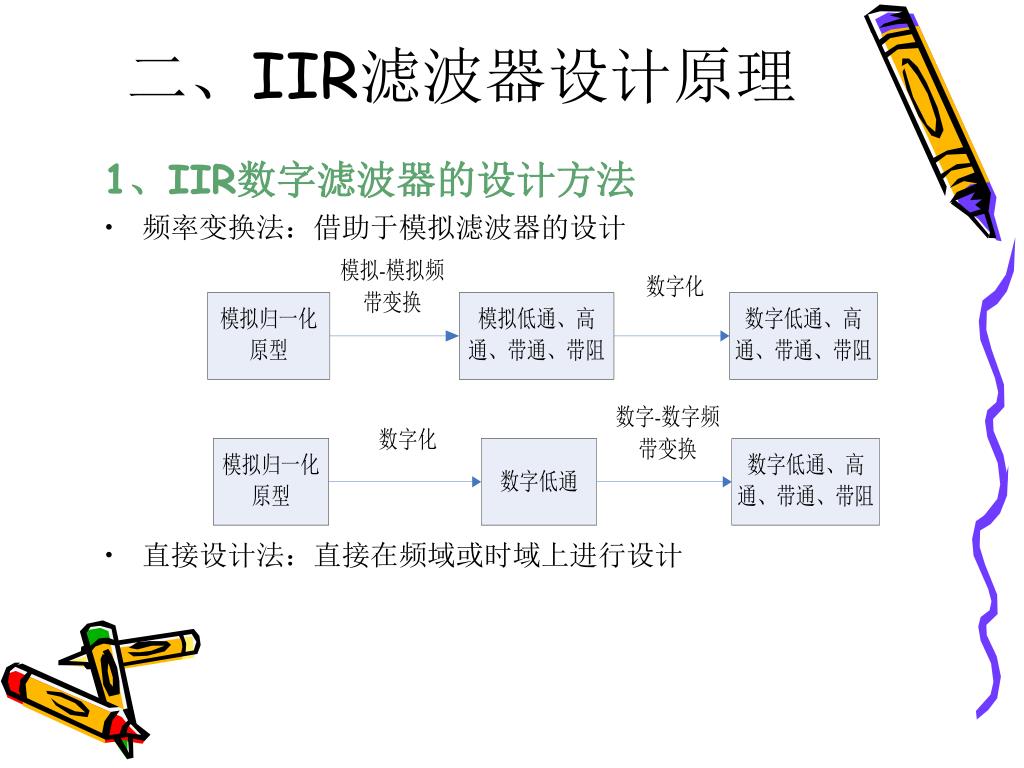

  5. 二、IIR滤波器设计原理 1、IIR数字滤波器的设计方法 • 频率变换法：借助于模拟滤波器的设计 • 直接设计法：直接在频域或时域上进行设计

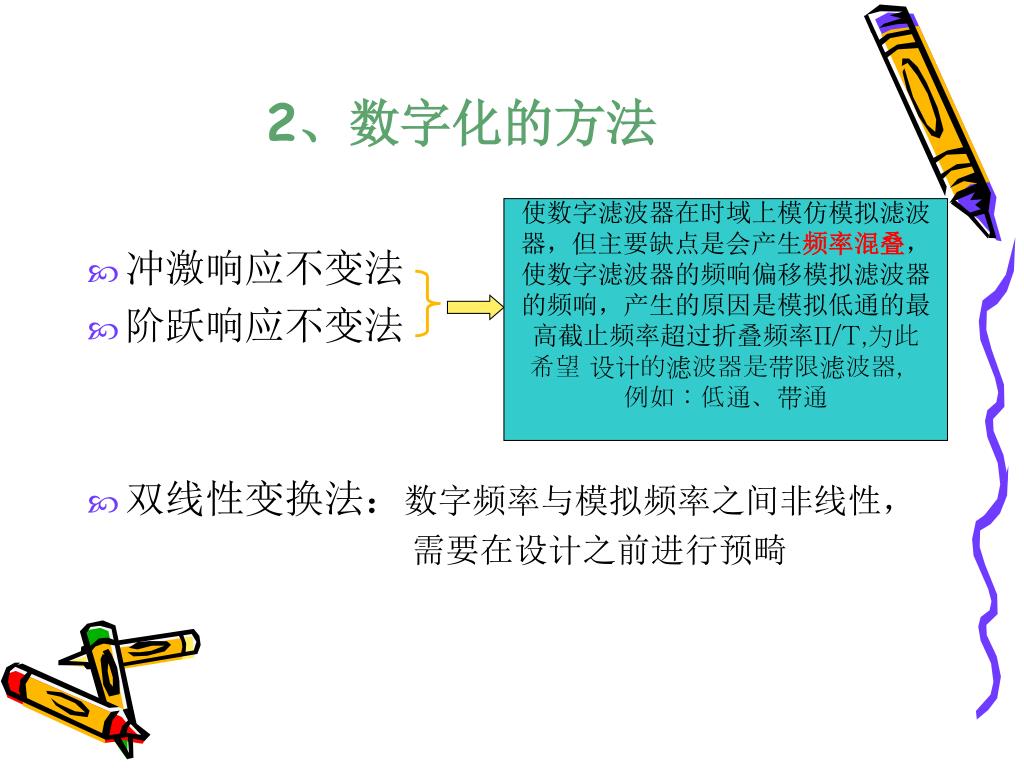

  6. 2、数字化的方法 使数字滤波器在时域上模仿模拟滤波 器，但主要缺点是会产生频率混叠， 使数字滤波器的频响偏移模拟滤波器 的频响，产生的原因是模拟低通的最 高截止频率超过折叠频率Π/T,为此 希望 设计的滤波器是带限滤波器， 例如：低通、带通 • 冲激响应不变法 • 阶跃响应不变法 • 双线性变换法：数字频率与模拟频率之间非线性， 需要在设计之前进行预畸

  7. 3、双线性变换的原理 双线性变换法的映射规则： 变换公式：

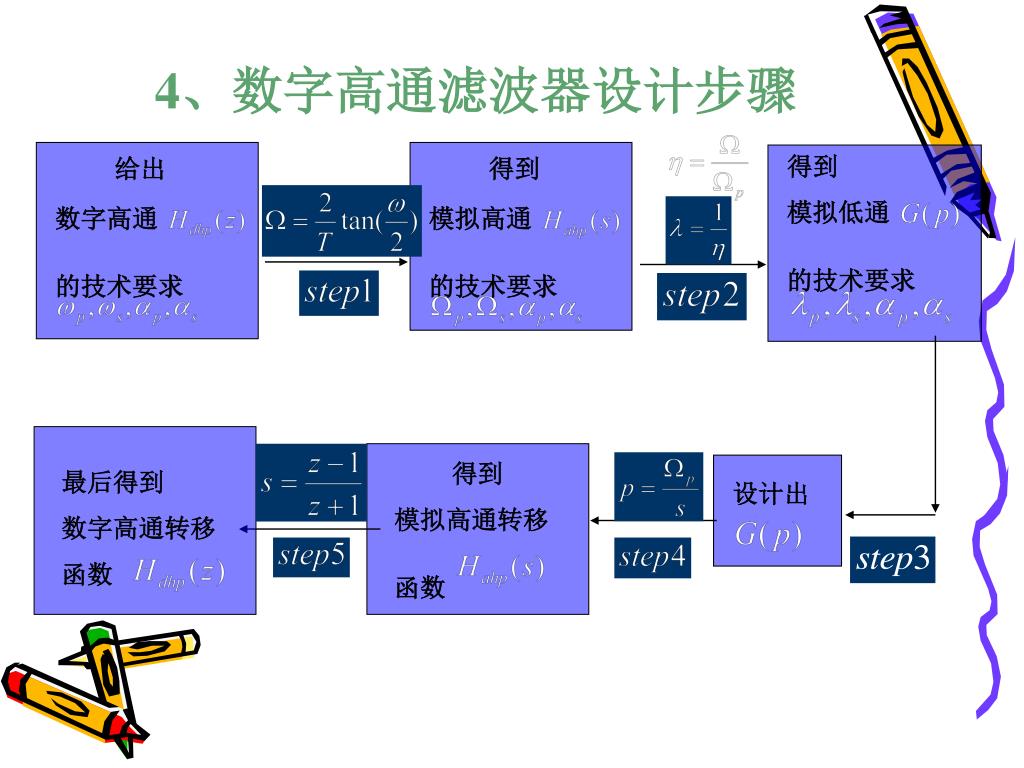

  8. 给出 数字高通 的技术要求 得到 模拟高通 的技术要求 得到 模拟低通 的技术要求 得到 模拟高通转移 函数 最后得到 数字高通转移 函数 设计出 4、数字高通滤波器设计步骤

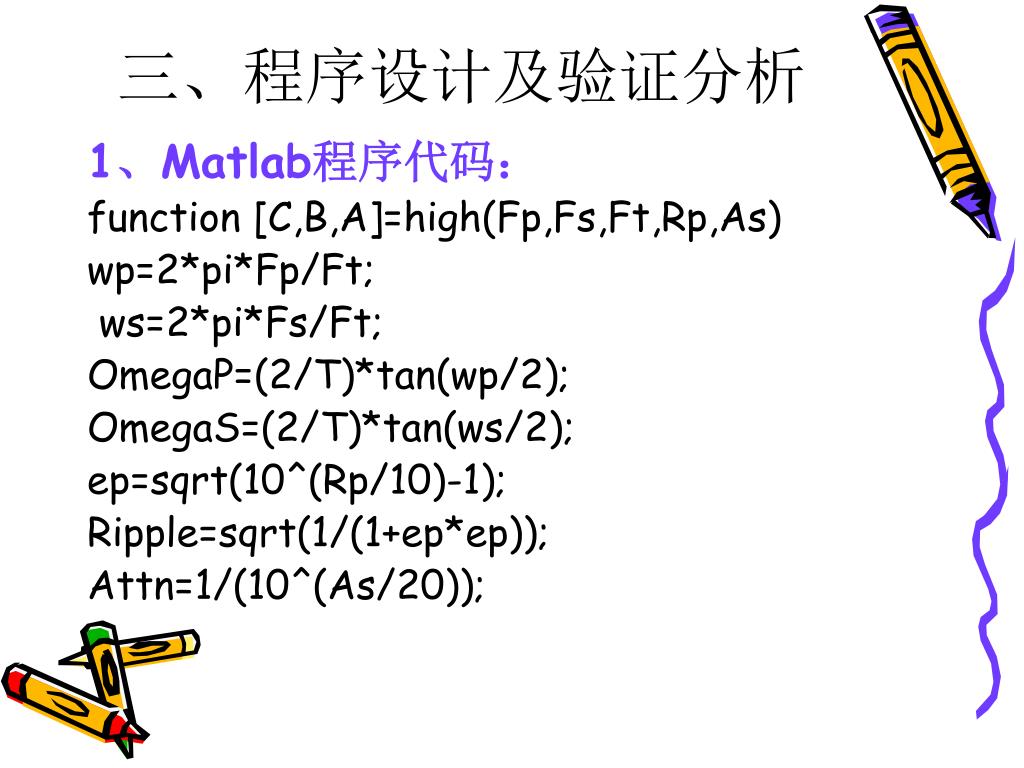

  9. 三、程序设计及验证分析 1、Matlab程序代码： function [C,B,A]=high(Fp,Fs,Ft,Rp,As) wp=2*pi*Fp/Ft; ws=2*pi*Fs/Ft; OmegaP=(2/T)*tan(wp/2); OmegaS=(2/T)*tan(ws/2); ep=sqrt(10^(Rp/10)-1); Ripple=sqrt(1/(1+ep*ep)); Attn=1/(10^(As/20));

  10. normwp=1; normws=OmegaP/OmegaS; [N,wn]=buttord(normwp,normws,Rp,As,'s'); [blp,alp]=butter(N,normwp,'s'); [b,a]=bilinear(bhp,ahp,Ft); [C,B,A]=dir2cas(b,a); figure(1); freqz(b,a,128,Ft);

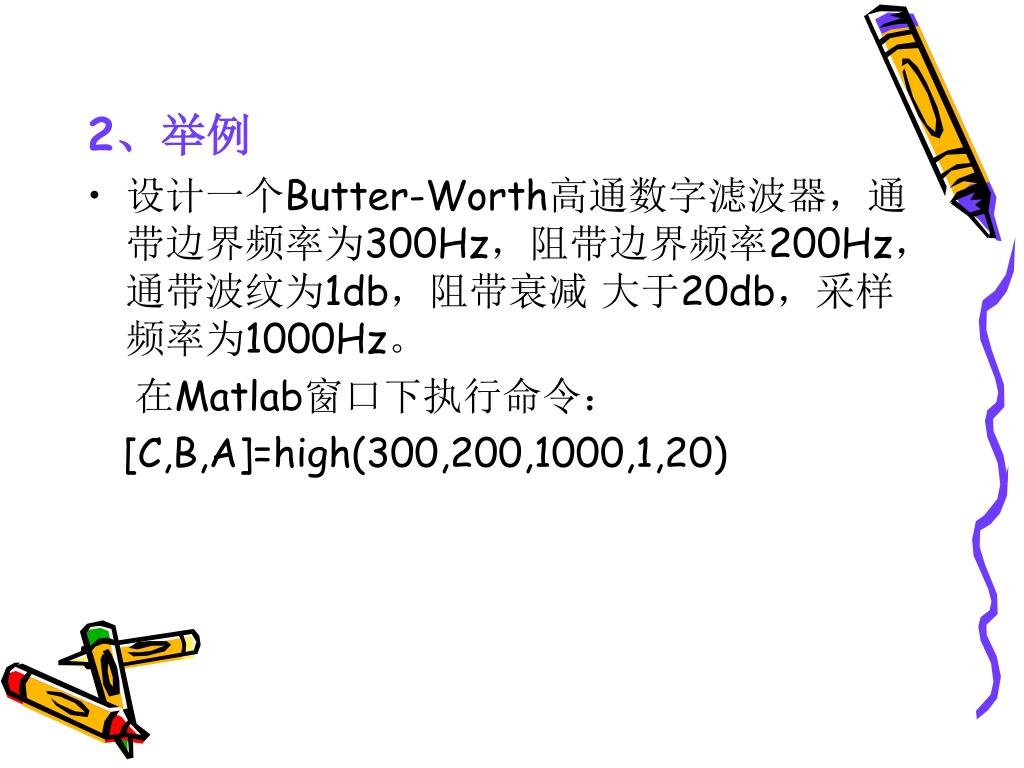

  11. 2、举例 • 设计一个Butter-Worth高通数字滤波器，通带边界频率为300Hz，阻带边界频率200Hz，通带波纹为1db，阻带衰减 大于20db，采样频率为1000Hz。 在Matlab窗口下执行命令： [C,B,A]=high(300,200,1000,1,20)

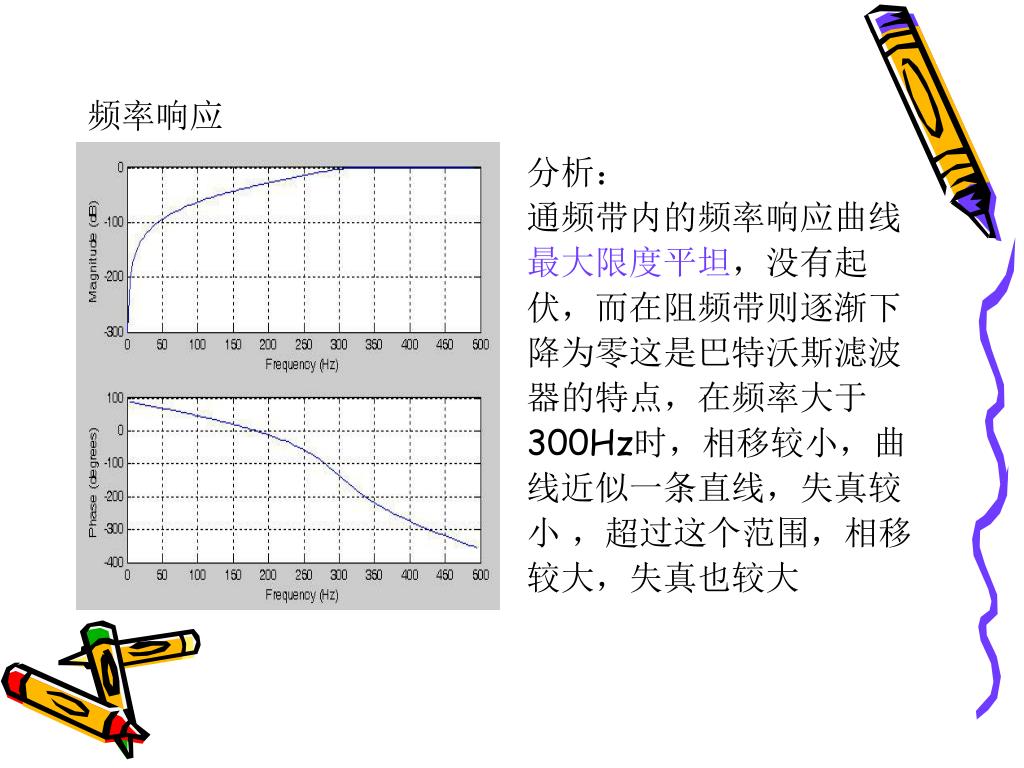

  12. 频率响应 分析： 通频带内的频率响应曲线 最大限度平坦，没有起 伏，而在阻频带则逐渐下 降为零这是巴特沃斯滤波 器的特点，在频率大于 300Hz时，相移较小，曲 线近似一条直线，失真较 小 ，超过这个范围，相移 较大，失真也较大

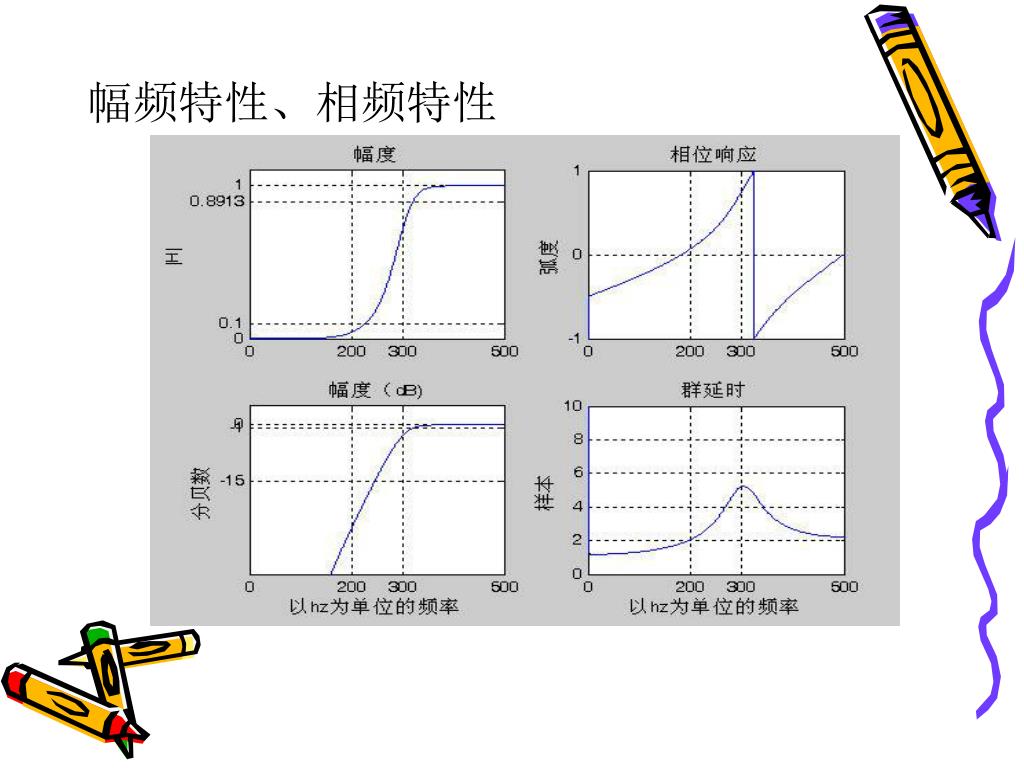

  13. 幅频特性、相频特性

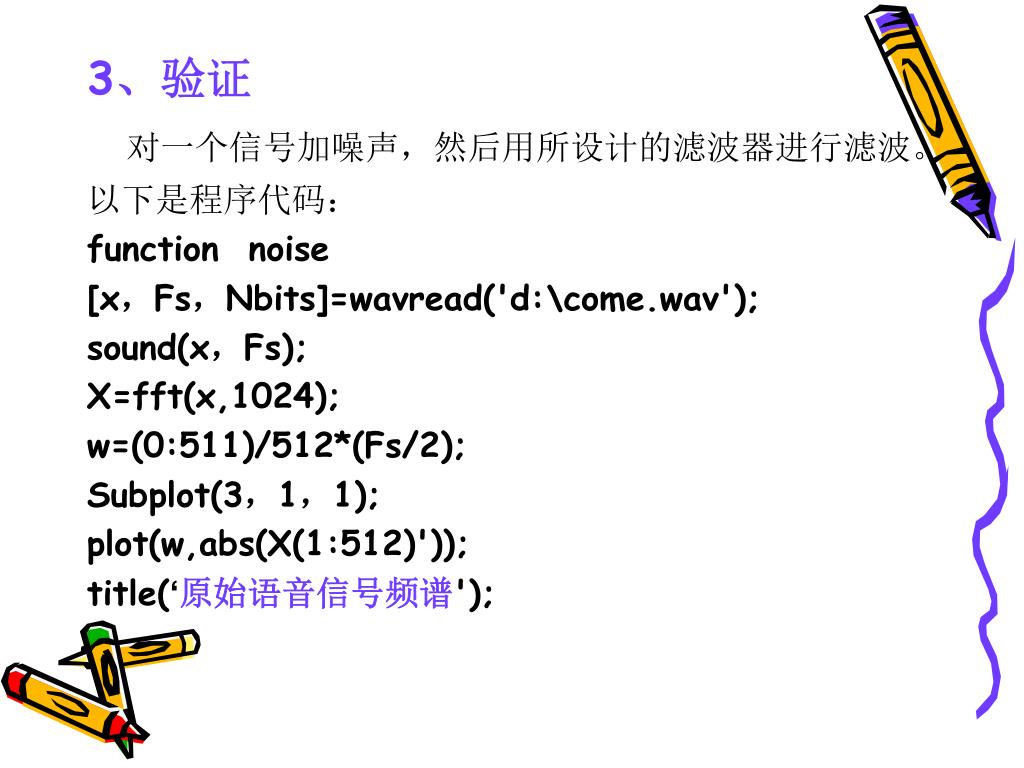

  14. 3、验证 对一个信号加噪声，然后用所设计的滤波器进行滤波。 以下是程序代码： function noise [x，Fs，Nbits]=wavread('d:\come.wav'); sound(x，Fs); X=fft(x,1024); w=(0:511)/512*(Fs/2); Subplot(3，1，1); plot(w,abs(X(1:512)')); title(‘原始语音信号频谱');

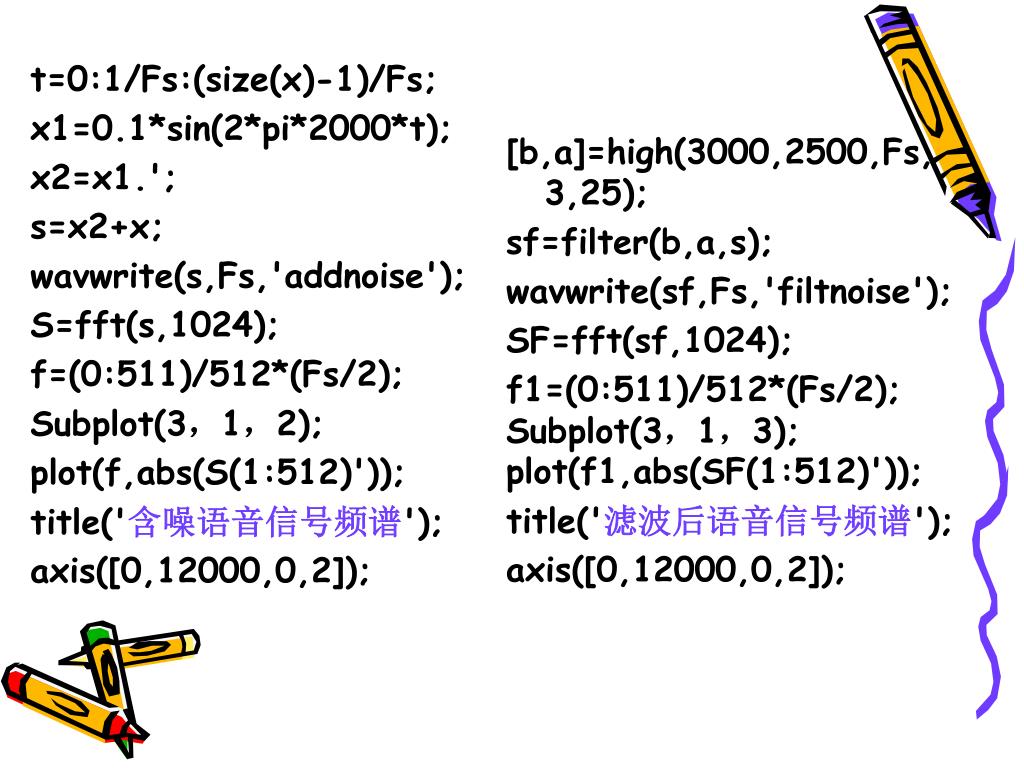

  15. t=0:1/Fs:(size(x)-1)/Fs; x1=0.1*sin(2*pi*2000*t); x2=x1.'; s=x2+x; wavwrite(s,Fs,'addnoise'); S=fft(s,1024); f=(0:511)/512*(Fs/2); Subplot(3，1，2); plot(f,abs(S(1:512)')); title('含噪语音信号频谱'); axis([0,12000,0,2]); [b,a]=high(3000,2500,Fs,3,25); sf=filter(b,a,s); wavwrite(sf,Fs,'filtnoise'); SF=fft(sf,1024); f1=(0:511)/512*(Fs/2); Subplot(3，1，3); plot(f1,abs(SF(1:512)')); title('滤波后语音信号频谱'); axis([0,12000,0,2]);

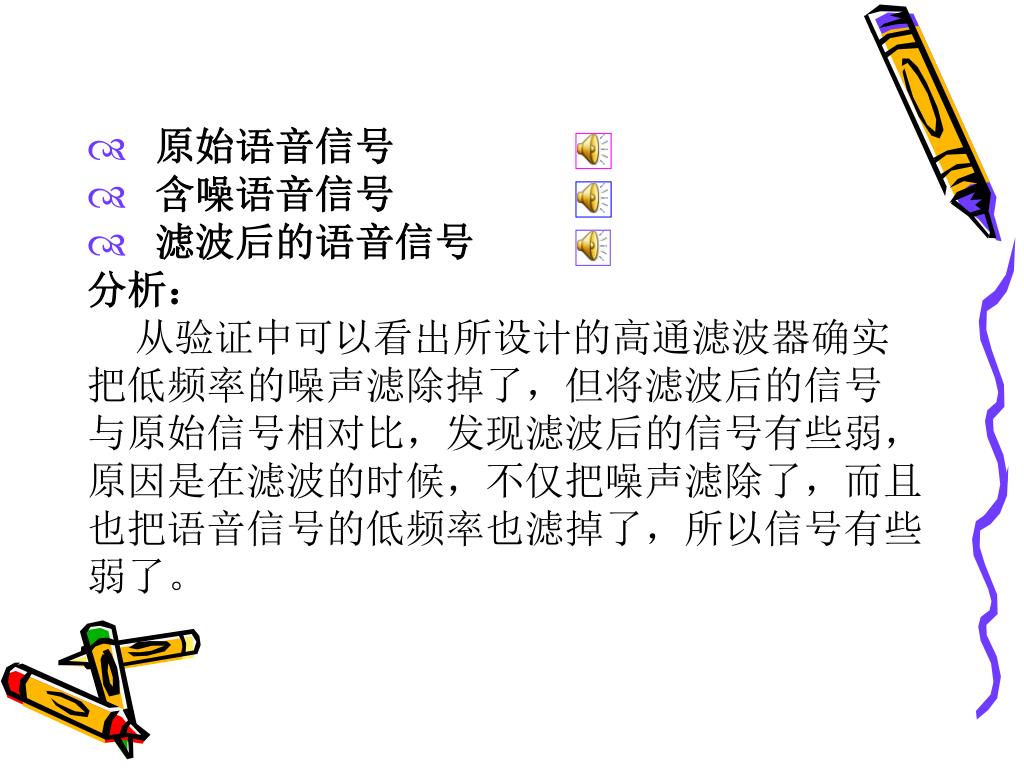

  16. 原始语音信号 • 含噪语音信号 • 滤波后的语音信号 分析： 从验证中可以看出所设计的高通滤波器确实 把低频率的噪声滤除掉了，但将滤波后的信号 与原始信号相对比，发现滤波后的信号有些弱， 原因是在滤波的时候，不仅把噪声滤除了，而且 也把语音信号的低频率也滤掉了，所以信号有些 弱了。

  17. 谢谢倾听！
