13.1 Tlak a tlaková síla

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika. Jistě jste si všimli, že když jde člověk v hlubokém sněhu, boří se více, než když má na nohou lyže.

Download Presentation

13.1 Tlak a tlaková síla

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

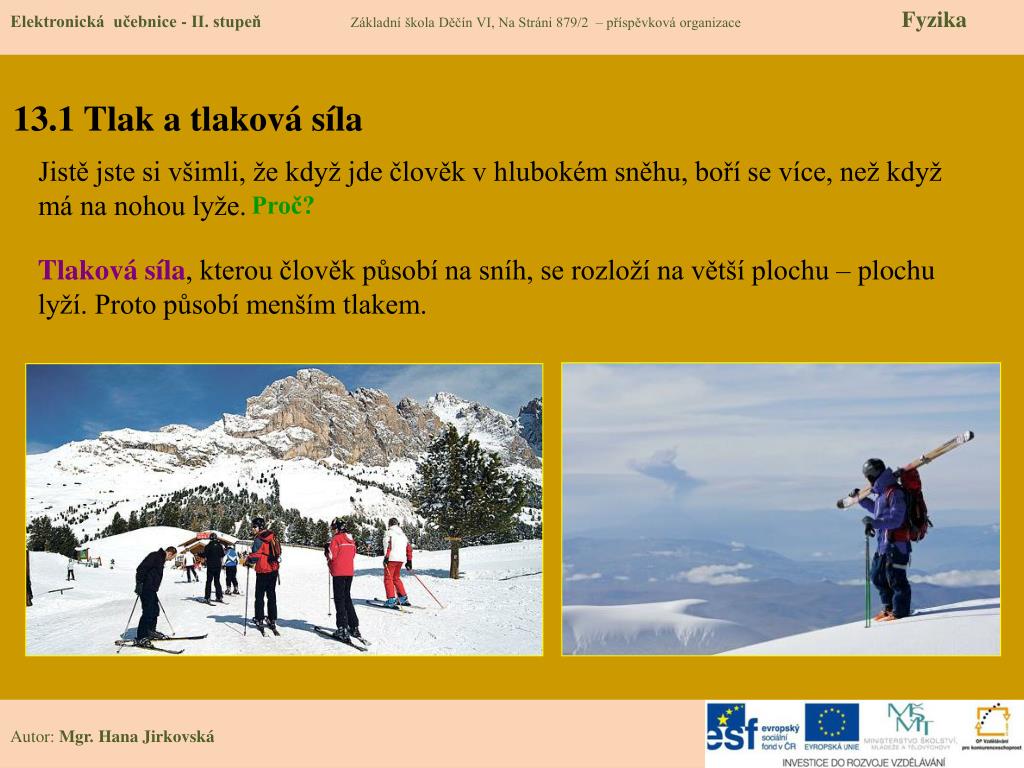

  1. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika Jistě jste si všimli, že když jde člověk v hlubokém sněhu, boří se více, než když má na nohou lyže. 13.1 Tlak a tlaková síla Proč? Tlaková síla, kterou člověk působí na sníh, se rozloží na větší plochu – plochu lyží. Proto působí menším tlakem. Autor: Mgr. Hana Jirkovská

  2. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika • Síla – fyzikální veličina, značka F, jednotka newton (N) 13.2 Co už umíme • Gravitační síla – Fg = m . g, kde g = 10 N/kg • Obsah plochy – značka S, jednotky m2, dm2, cm2, mm2 • Účinky síly – pohybové a deformační

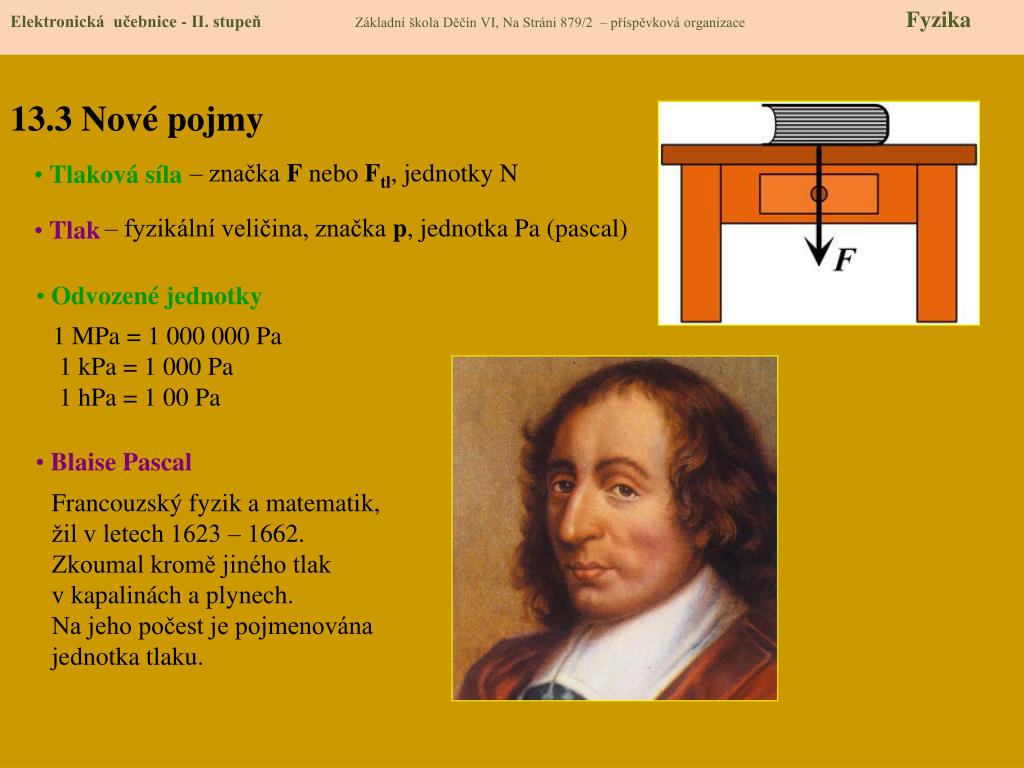

  3. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika – značka F nebo Ftl, jednotky N • Tlaková síla 13.3 Nové pojmy – fyzikální veličina, značka p, jednotka Pa (pascal) • Tlak • Odvozené jednotky 1 MPa = 1 000 000 Pa 1 kPa = 1 000 Pa 1 hPa = 1 00 Pa • Blaise Pascal Francouzský fyzik a matematik, žil v letech 1623 – 1662. Zkoumal kromě jiného tlak v kapalinách a plynech. Na jeho počest je pojmenována jednotka tlaku.

  4. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 1) Velikost deformačních účinků závisí na tlaku těles. 13.4 Výklad nového učiva 2) Tlaková síla F je síla, kterou těleso působí na jiné těleso, jehož se kolmo dotýká určitou plochou S. 3) Tlak p vzniká, když tlakovou sílu F dělíme obsahem plochy S, na niž síla kolmo působí. 4) Vzorec pro výpočet tlaku: 5) Tlak má velikost 1 pascal, působí-li síla 1 newton kolmo na plochu 1 m2 6) Vzorec pro výpočet tlakové síly:

  5. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika I. Někdy potřebujeme tlak zmenšit. 13.5 Procvičení a příklady těžká nákladní auta, stroje v továrních halách, záchrana člověka, pod kterým se prolomil led Jak? 1)zvětšením plochy více kol, pásy, zachránce leží na ledě 2)zmenšením tlakové síly použití materiálů s menší hustotou na výrobu strojů, aut II. Někdy potřebujeme tlak zvětšit. šití, řezání, zatloukání hřebíků, lisování Jak? 1)zmenšením plochy broušení nožů, ostré jehly a špičaté hřebíky 2)zvětšením tlakové síly lis

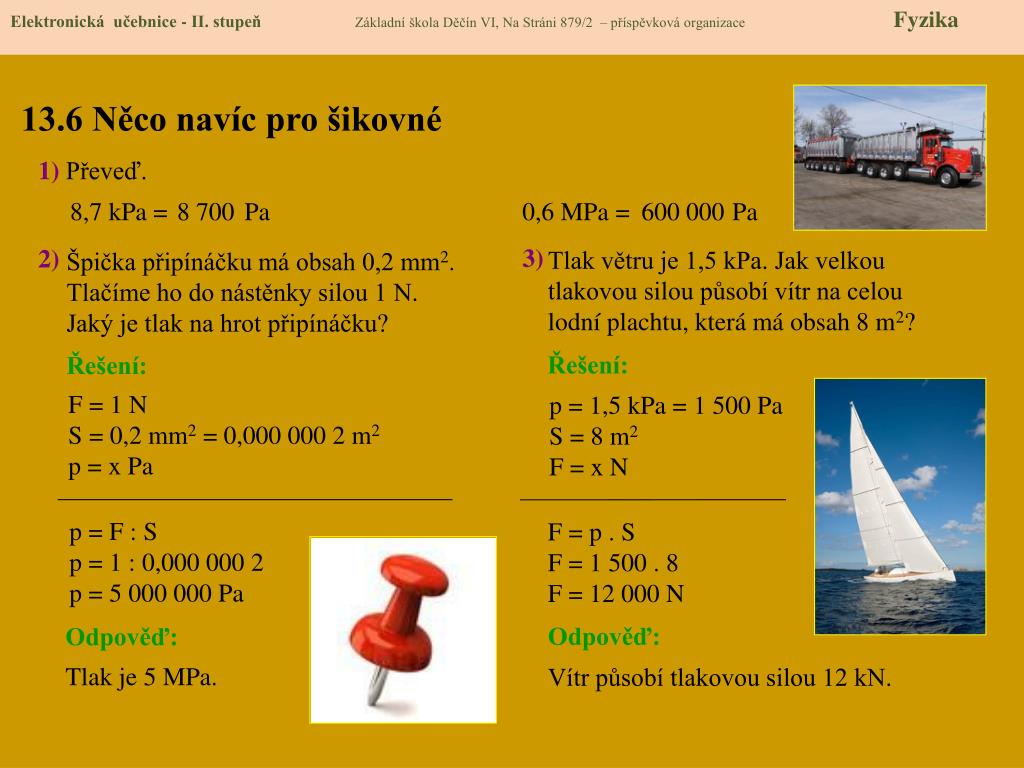

  6. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 1) Převeď. 13.6 Něco navíc pro šikovné 8,7 kPa = Pa 8 700 0,6 MPa = Pa 600 000 3) 2) Tlak větru je 1,5 kPa. Jak velkou tlakovou silou působí vítr na celou lodní plachtu, která má obsah 8 m2? Špička připínáčku má obsah 0,2 mm2. Tlačíme ho do nástěnky silou 1 N. Jaký je tlak na hrot připínáčku? Řešení: Řešení: F = 1 N S = 0,2 mm2 = 0,000 000 2 m2 p = x Pa p = 1,5 kPa = 1 500 Pa S = 8 m2 F = x N p = F : S p = 1 : 0,000 000 2 p = 5 000 000 Pa F = p . S F = 1 500 . 8 F = 12 000 N Odpověď: Odpověď: Tlak je 5 MPa. Vítr působí tlakovou silou 12 kN.

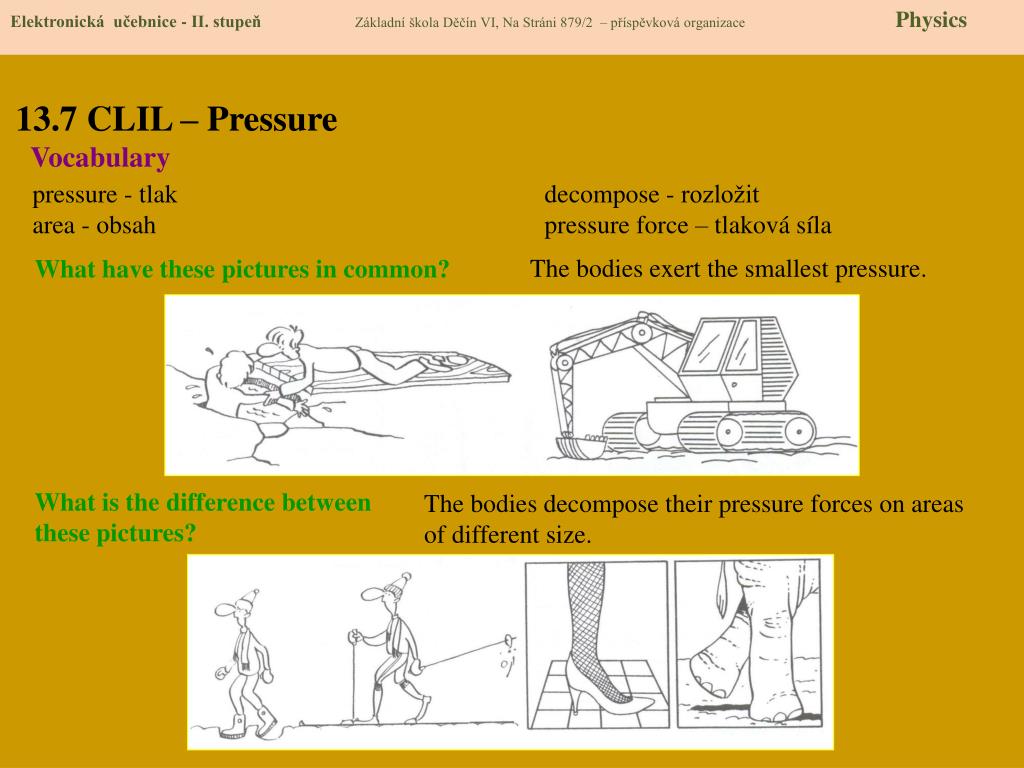

  7. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Physics Vocabulary pressure - tlakdecompose - rozložit area - obsahpressureforce – tlaková síla 13.7 CLIL – Pressure Thebodiesexertthesmallestpressure. Whathave these pictures in common? Whatisthedifferencebetweenthese pictures? Thebodiesdecomposetheirpressureforces on areasofdifferentsize.

  8. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika Správné odpovědi: Jakou značku má veličina tlak? Vzorec pro výpočet tlaku je … 13.8 Test znalostí • d) • b) • a) • a) • F : S • F . S • p . S • m : S • P • m • F • p Tlak lze zmenšit … Jednotka tlaku je … • Newton • Pascal • metr • kilogram • zvětšením plochy • zvětšením tlakové síly • zmenšením plochy • nelze určit

  9. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 13.9 Použité zdroje • Kolářová, Bohuněk: FYZIKA PRO 7. ROČNÍK ZŠ, Prometheus, 2003 (slide 6) • Tesař, Jáchim: FYZIKA 3 PRO ZŠ, SPN, 2008 • Bohuněk: PRACOVNÍ SEŠIT K UČEBNICI FYZIKY 7, Prometheus, 1994 slide 7) • Obrázky: • Bohuněk, Kolářová: FYZIKA PRO 7. ROČNÍK ZŠ – A, Prometheus, 1991, str. 69 (slide 2) • Tesař, Jáchim: FYZIKA 3 PRO ZŠ, SPN, 2009, str. 72 (slide 2) • Bohuněk: PRACOVNÍ SEŠIT K UČEBNICI FYZIKY 7, Prometheus, 1994, str. 15 (slide 7) • http://www.zs-mat5.cz/vyuka/tlak.php • http://www.bywayofbeauty.com/2012/02/pascal-in-rum-diary.html • http://www.salgit.com/is-makinalari-resimleri/buyuk-arabalar_3777.html • http://fleetowner.com/blog/poll-seems-favor-heavier-trucks • http://www.jali.cz/ratracs.html • http://cs.wikipedia.org/wiki/%C5%A0ic%C3%AD_jehla • http://www.novinky.cz/cestovani/284827-alpska-strediska-se-pripravuji-na-zacatek-sezony-v-nekterych-se-jiz-lyzuje.html • http://snow.cz/clanek/1457-ekvadorske-sopky-na-lyzich-primo-z-oblohy • http://cz.123rf.com/photo_4638910_woman-slicing-mixed-grain-bread.html • http://www.liveyachting.com/b-60-sailing-yacht-by-luca-brenta-yacht-design • http://fotky-foto.cz/fotobanka/cervena-pripinacek%2825793745%29/ • http://cz.123rf.com/photo_14349601_red-pa-ipa-na-a-ek-3d-obraz-izolovana-ba-la-m-pozada.html • http://cz.123rf.com/photo_14349601_red-pa-ipa-na-a-ek-3d-obraz-izolovana-ba-la-m-pozada.html • http://www.rioboty.cz/boty/eshop/2-1-Lodicky/2-2-Lodicky-na-podpatku/5/4867-Semisove-lodicky-s-cvoky-a-hroty

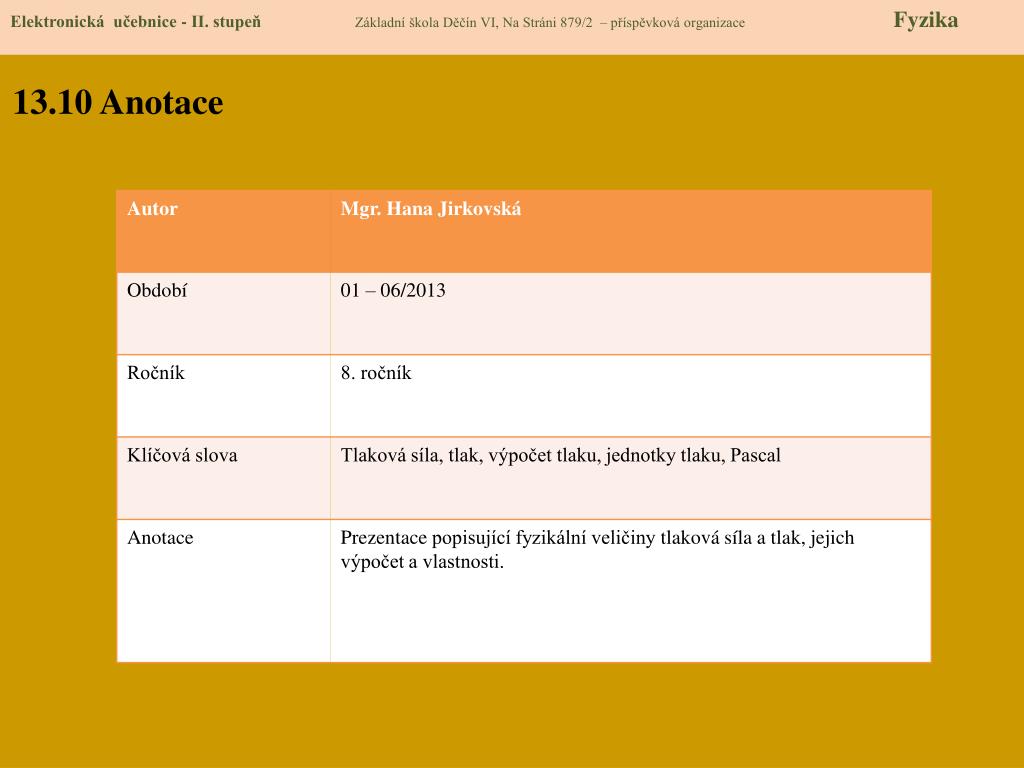

  10. Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 13.10 Anotace
