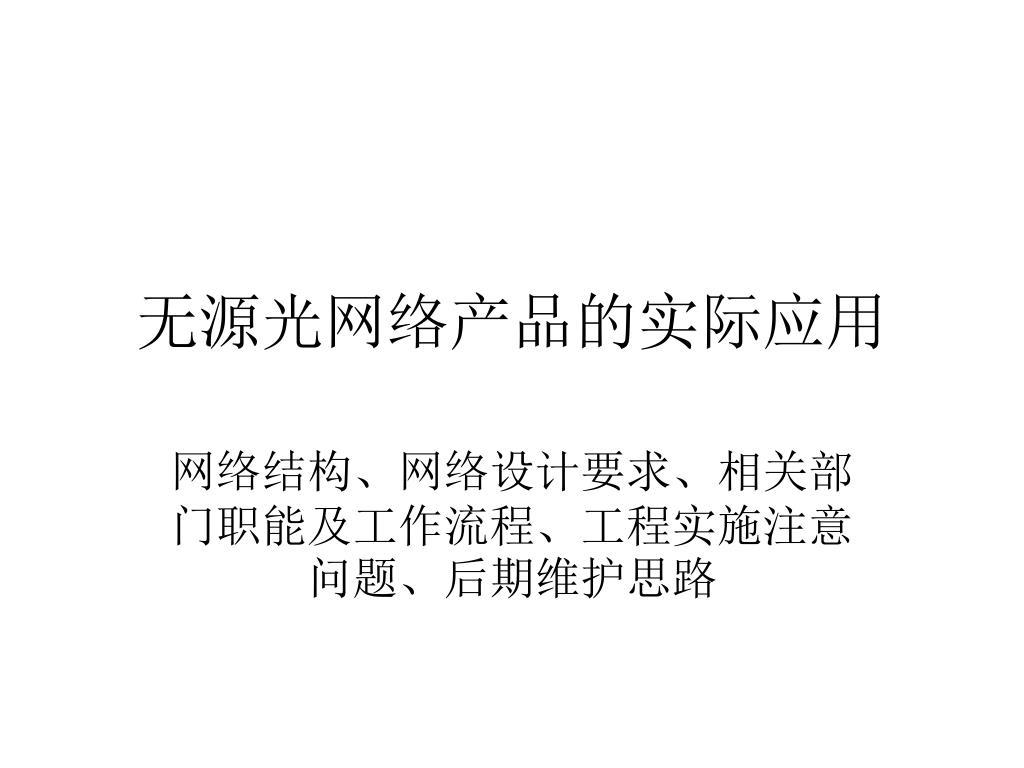

  1. 无源光网络产品的实际应用 网络结构、网络设计要求、相关部门职能及工作流程、工程实施注意问题、后期维护思路

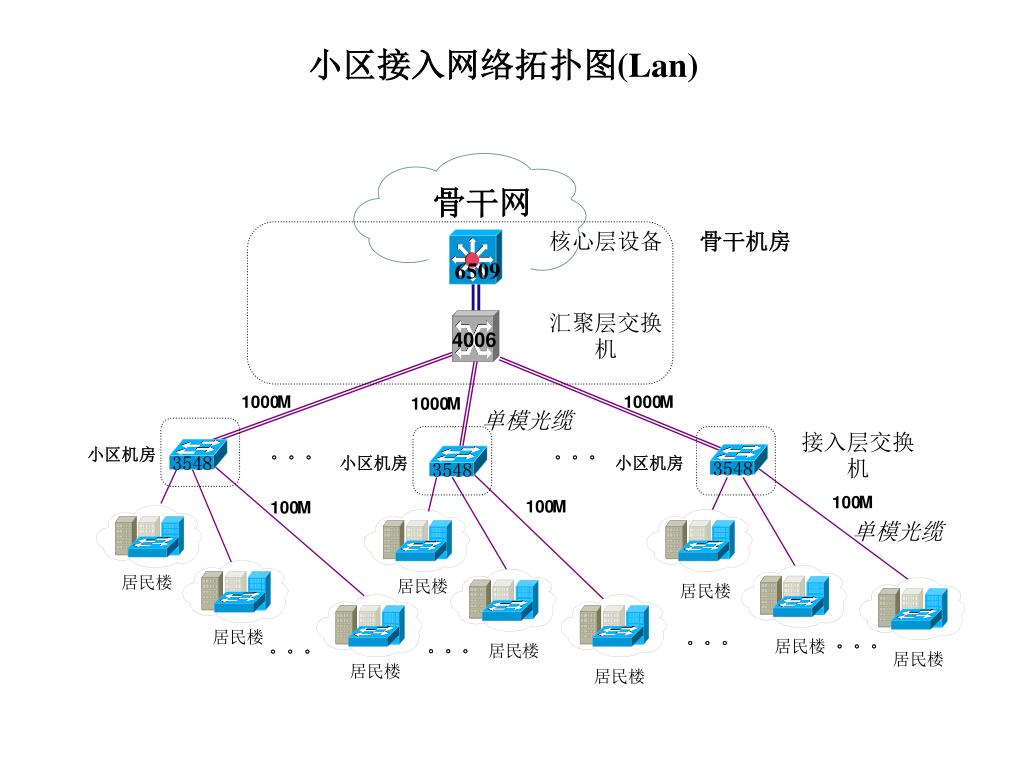

  2. 6509 1000 M 1000 M 1000 M 3548 3548 3548 100 100 100 M M M 小区接入网络拓扑图(Lan) 骨干网 核心层设备 骨干机房 汇聚层交换机 4006 单模光缆 接入层交换机 。。。 。。。 小区机房 小区机房 小区机房 单模光缆 居民楼 居民楼 居民楼 居民楼 。。。 居民楼 。。。 居民楼 。。。 。。。 居民楼 居民楼 居民楼

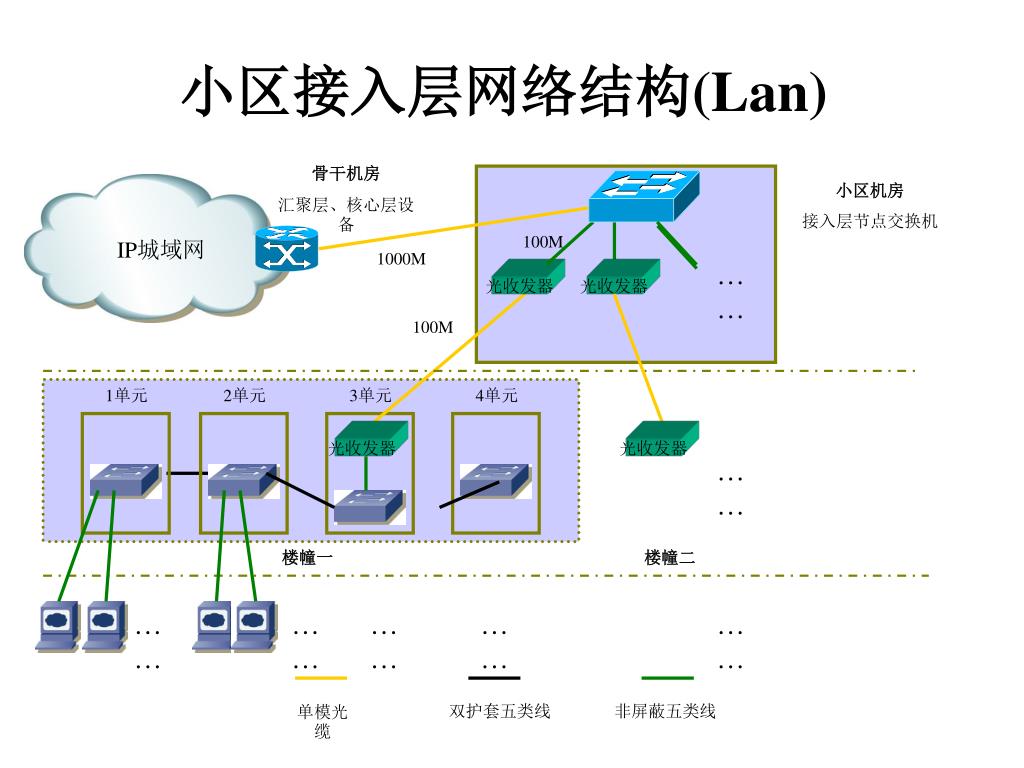

  3. 小区接入层网络结构(Lan) 骨干机房 汇聚层、核心层设备 小区机房 接入层节点交换机 100M IP城域网 1000M …… 光收发器 光收发器 100M 1单元 2单元 3单元 4单元 光收发器 光收发器 …… 楼幢一 楼幢二 …… …… …… …… …… 单模光缆 双护套五类线 非屏蔽五类线

  4. 6509 1.25G 1.25G 1.25G OLT 100 100 100 M M M 小区接入网络拓扑图(Epon+Lan)新建小区 骨干网 骨干机房 核心层设备 汇聚层交换机 4006 Epon局端设备 单模光缆 1:32光分路器 。。。 。。。 小区机房 1:32 小区机房 小区机房 1:32 1:32 单模光缆 居民楼 居民楼 居民楼 居民楼 。。。 居民楼 。。。 居民楼 。。。 。。。 居民楼 居民楼 居民楼

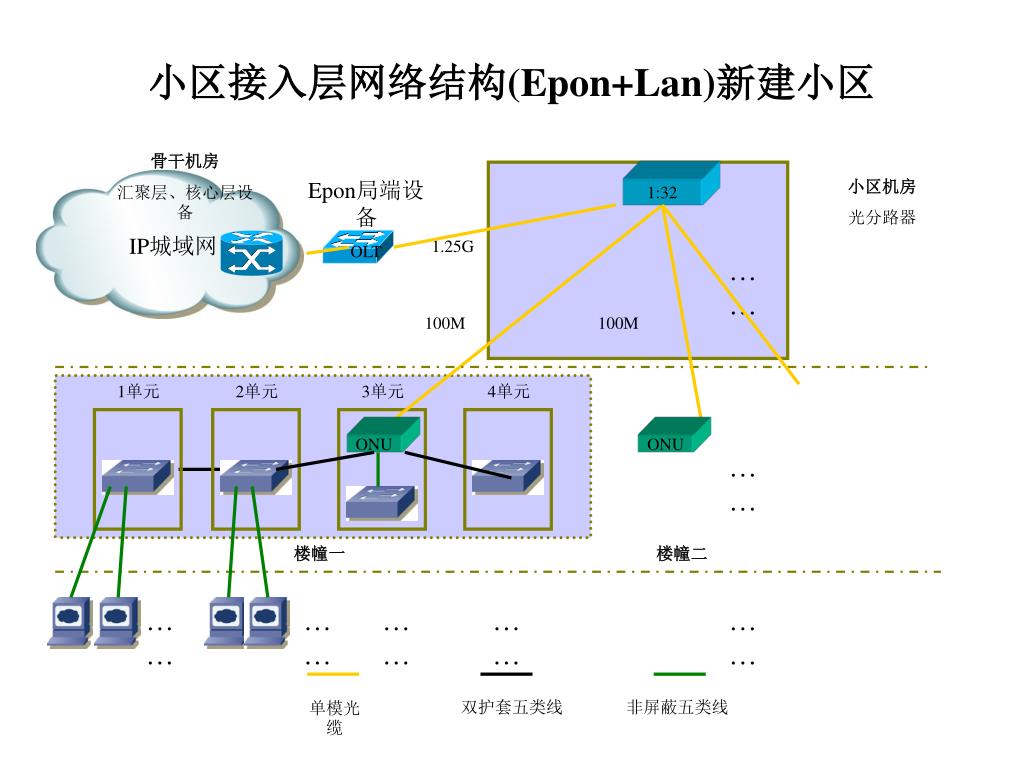

  5. 小区接入层网络结构(Epon+Lan)新建小区 骨干机房 汇聚层、核心层设备 Epon局端设备 OLT 小区机房 光分路器 1:32 IP城域网 1.25G …… 100M 100M 1单元 2单元 3单元 4单元 ONU ONU …… 楼幢一 楼幢二 …… …… …… …… …… 单模光缆 双护套五类线 非屏蔽五类线

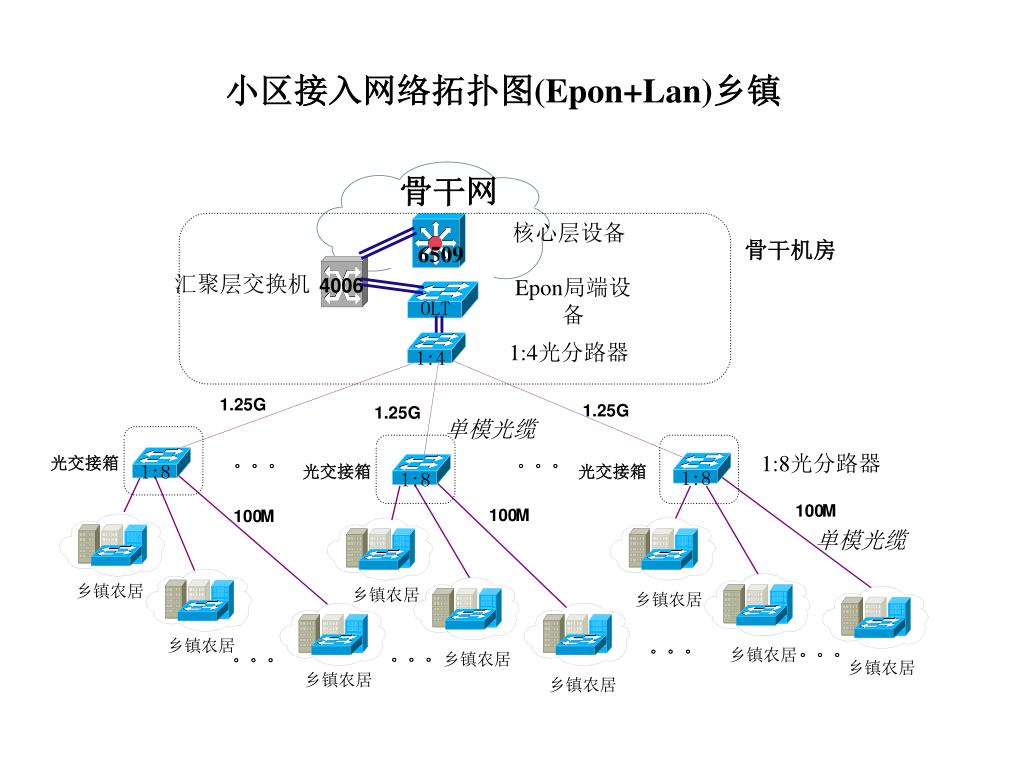

  6. 6509 1.25G 1.25G 1.25G 1:8 1:4 1:8 1:8 OLT 100 100 100 M M M 小区接入网络拓扑图(Epon+Lan)乡镇 骨干网 核心层设备 骨干机房 汇聚层交换机 Epon局端设备 4006 1:4光分路器 单模光缆 1:8光分路器 。。。 。。。 光交接箱 光交接箱 光交接箱 单模光缆 乡镇农居 乡镇农居 乡镇农居 乡镇农居 。。。 乡镇农居 。。。 乡镇农居 。。。 。。。 乡镇农居 乡镇农居 乡镇农居

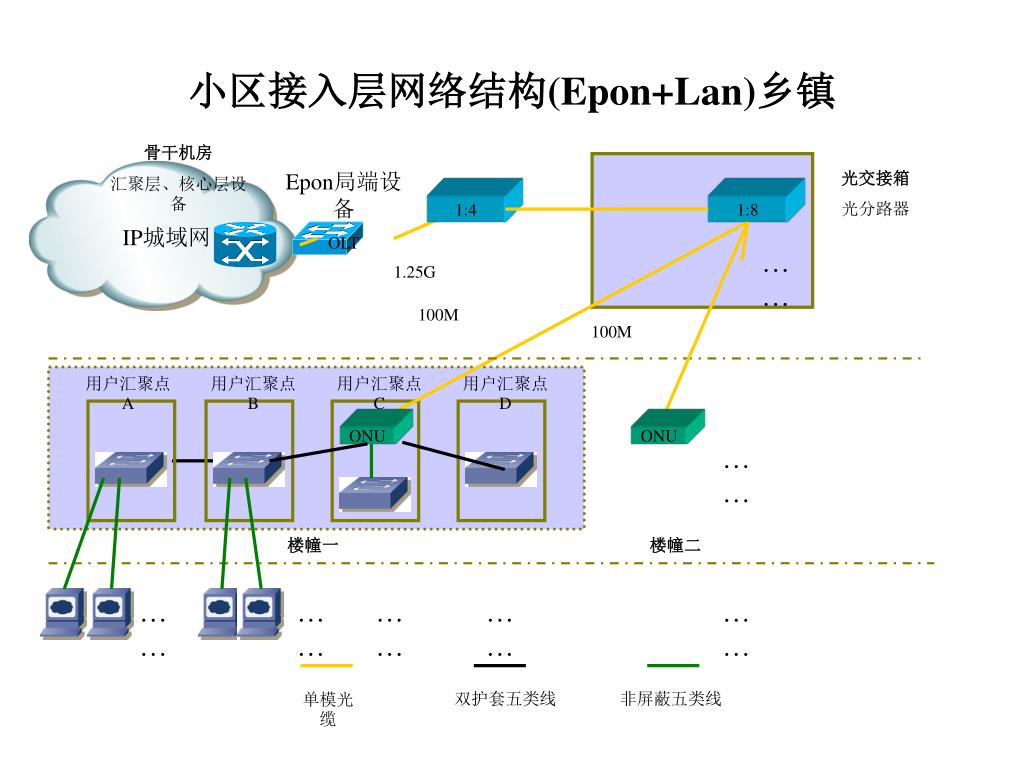

  7. 小区接入层网络结构(Epon+Lan)乡镇 骨干机房 汇聚层、核心层设备 Epon局端设备 OLT 光交接箱 光分路器 1:4 1:8 IP城域网 …… 1.25G 100M 100M 用户汇聚点A 用户汇聚点B 用户汇聚点C 用户汇聚点D ONU ONU …… 楼幢一 楼幢二 …… …… …… …… …… 单模光缆 双护套五类线 非屏蔽五类线

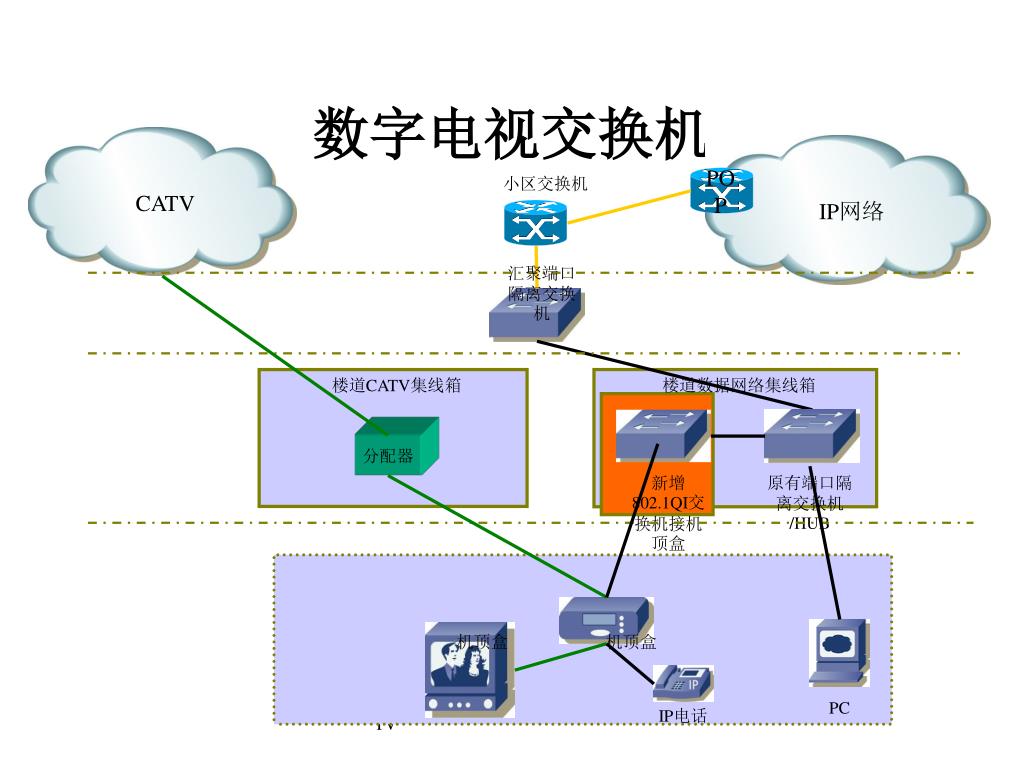

  8. IP网络 数字电视交换机 POP 小区交换机 CATV 汇聚端口隔离交换机 楼道CATV集线箱 楼道数据网络集线箱 分配器 新增802.1QI交换机接机顶盒 原有端口隔离交换机/HUB 机顶盒 机顶盒 PC IP电话 TV

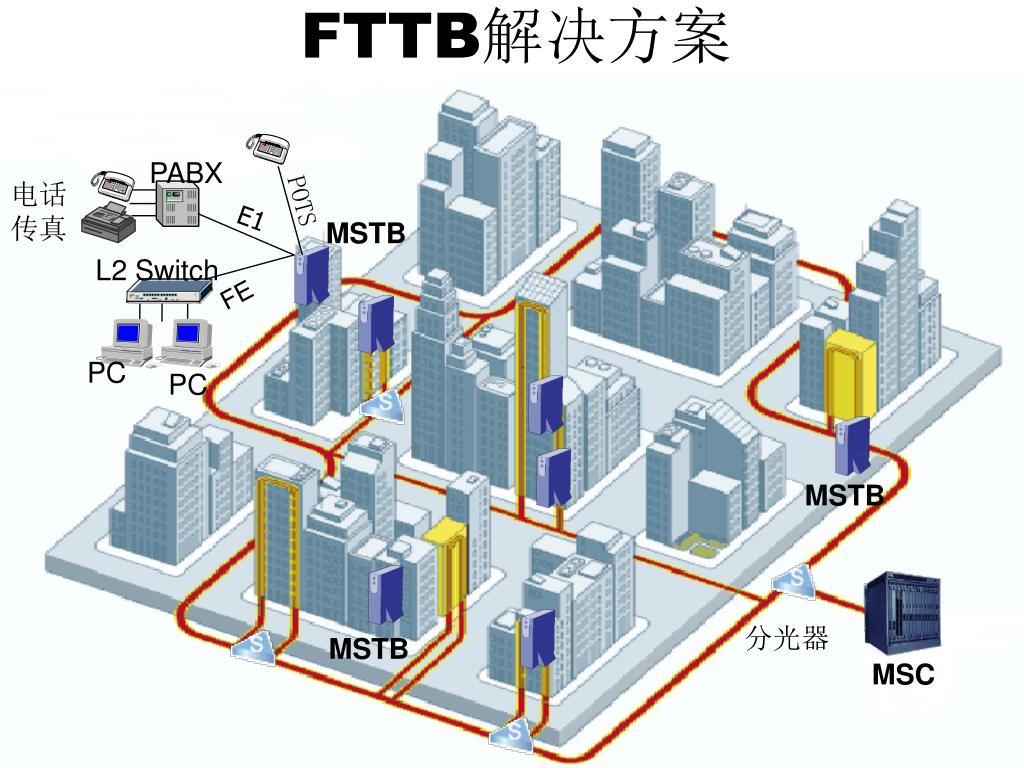

  9. FTTB解决方案 PABX 电话 POTS 传真 E1 MSTB L2 Switch FE PC PC MSTB 分光器 MSTB MSC

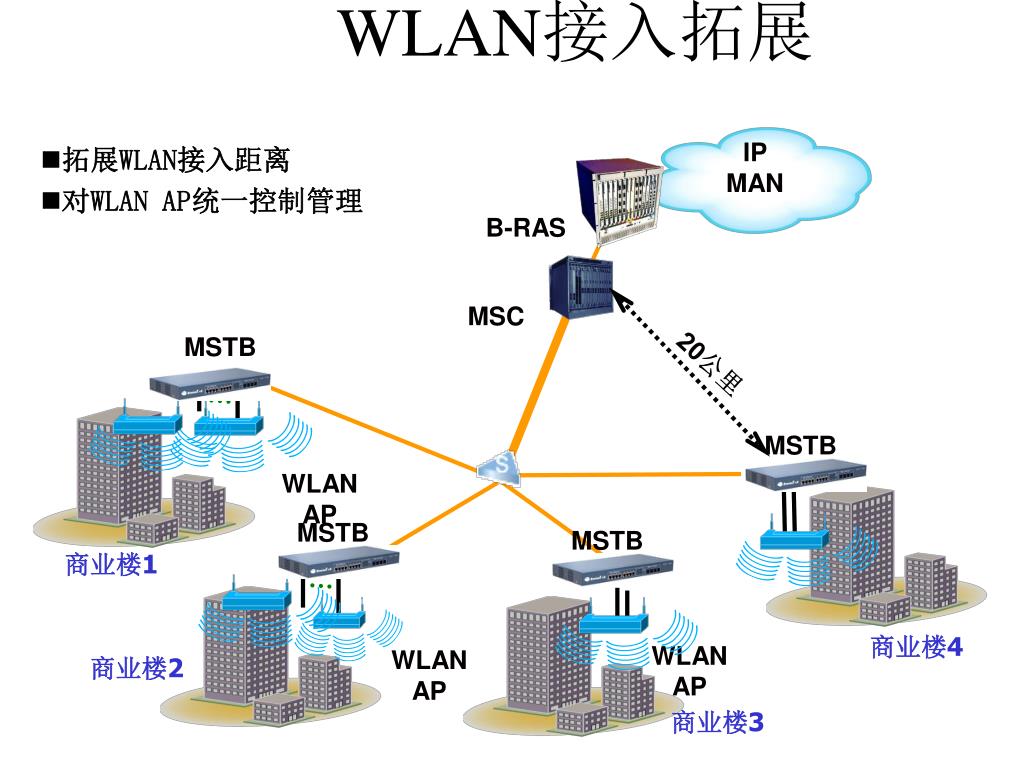

  10. WLAN接入拓展 IP MAN • 拓展WLAN接入距离 • 对WLAN AP统一控制管理 B-RAS MSC MSTB 20公里 … MSTB WLAN AP MSTB MSTB 商业楼1 … 商业楼4 WLAN AP WLAN AP 商业楼2 商业楼3

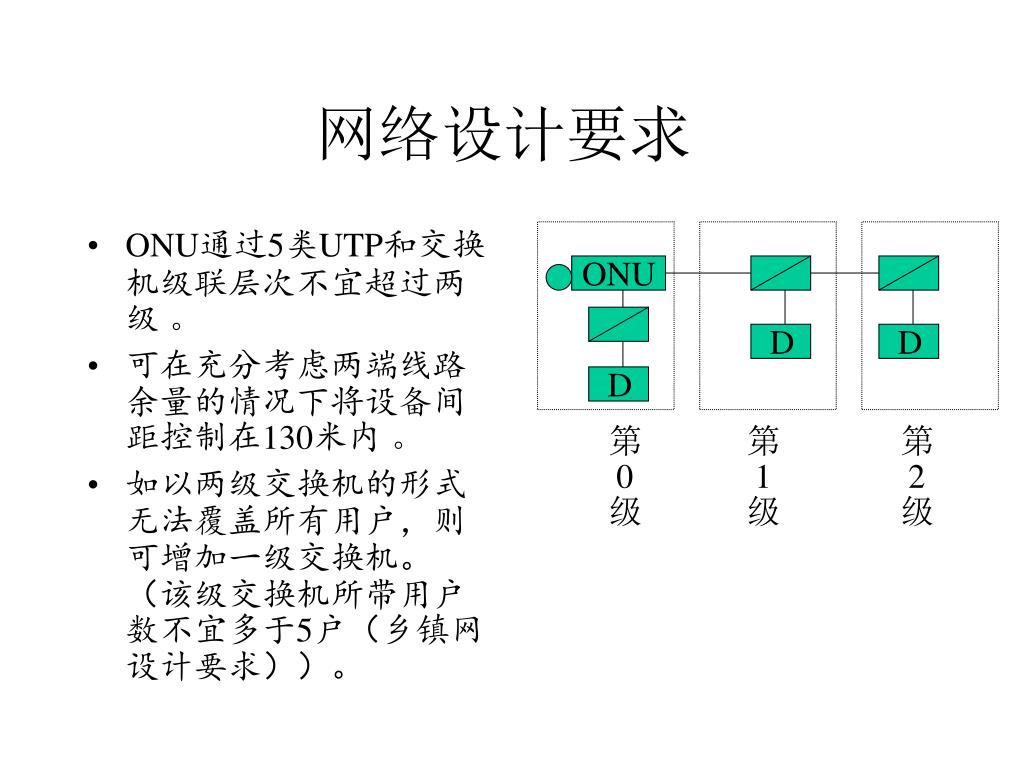

  11. 网络设计要求 • ONU通过5类UTP和交换机级联层次不宜超过两级 。 • 可在充分考虑两端线路余量的情况下将设备间距控制在130米内 。 • 如以两级交换机的形式无法覆盖所有用户，则可增加一级交换机。（该级交换机所带用户数不宜多于5户（乡镇网设计要求））。 ONU D D D 第0级 第1级 第2级

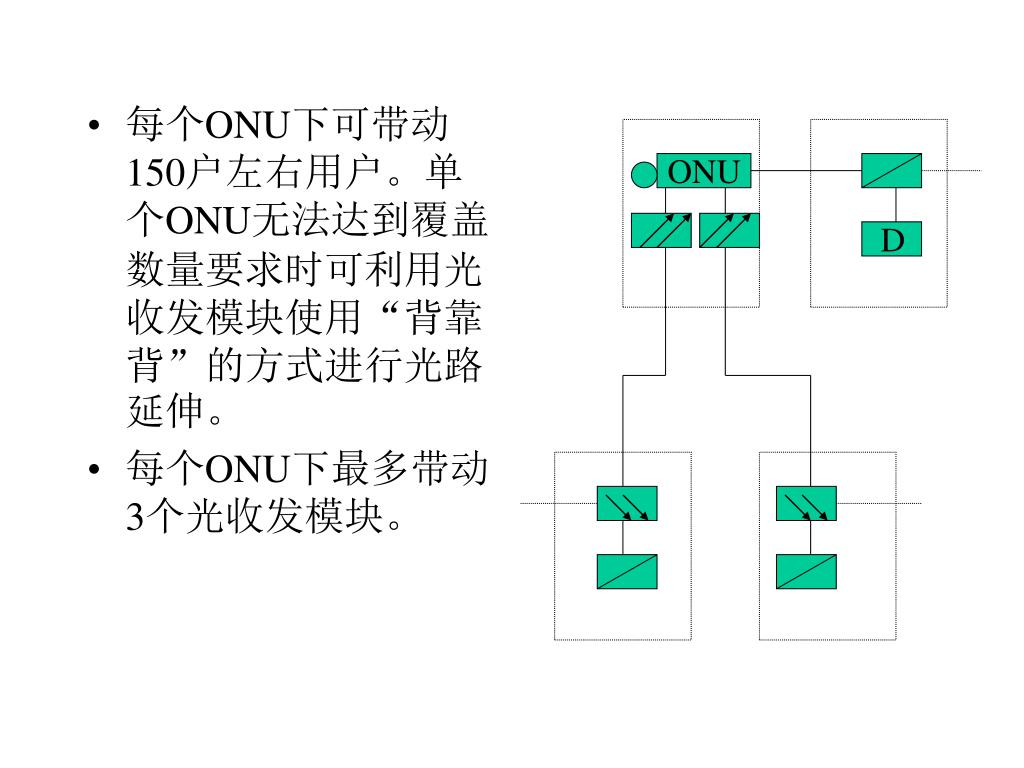

  12. ONU D • 每个ONU下可带动150户左右用户。单个ONU无法达到覆盖数量要求时可利用光收发模块使用“背靠背”的方式进行光路延伸。 • 每个ONU下最多带动3个光收发模块。

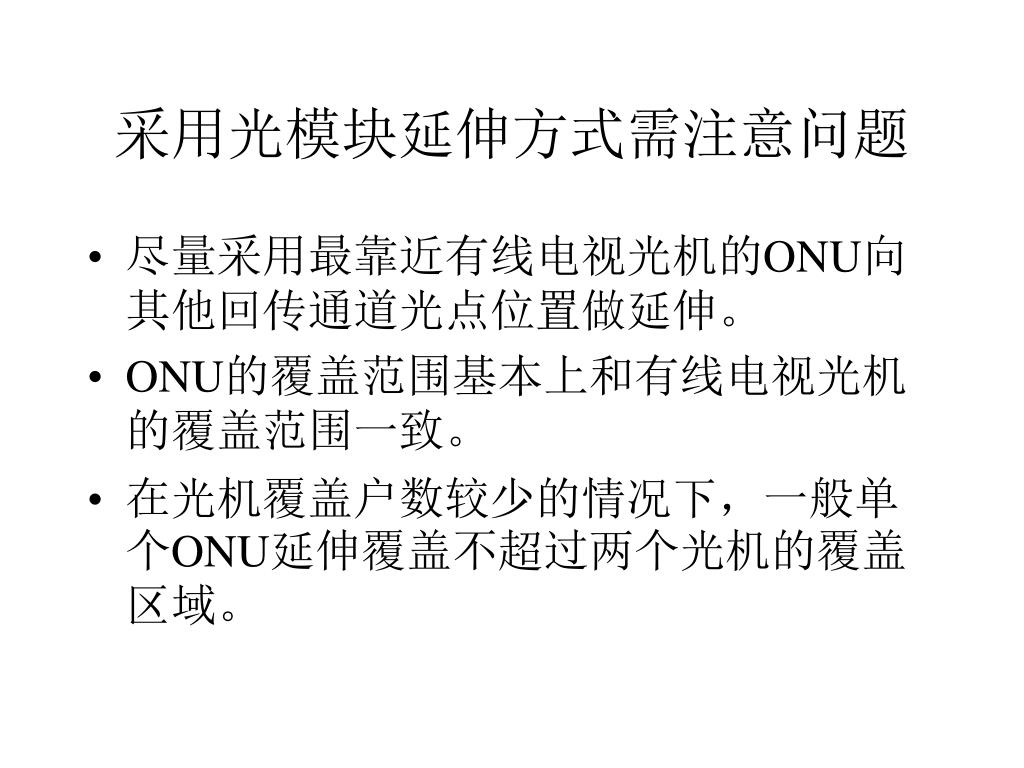

  13. 采用光模块延伸方式需注意问题 • 尽量采用最靠近有线电视光机的ONU向其他回传通道光点位置做延伸。 • ONU的覆盖范围基本上和有线电视光机的覆盖范围一致。 • 在光机覆盖户数较少的情况下，一般单个ONU延伸覆盖不超过两个光机的覆盖区域。

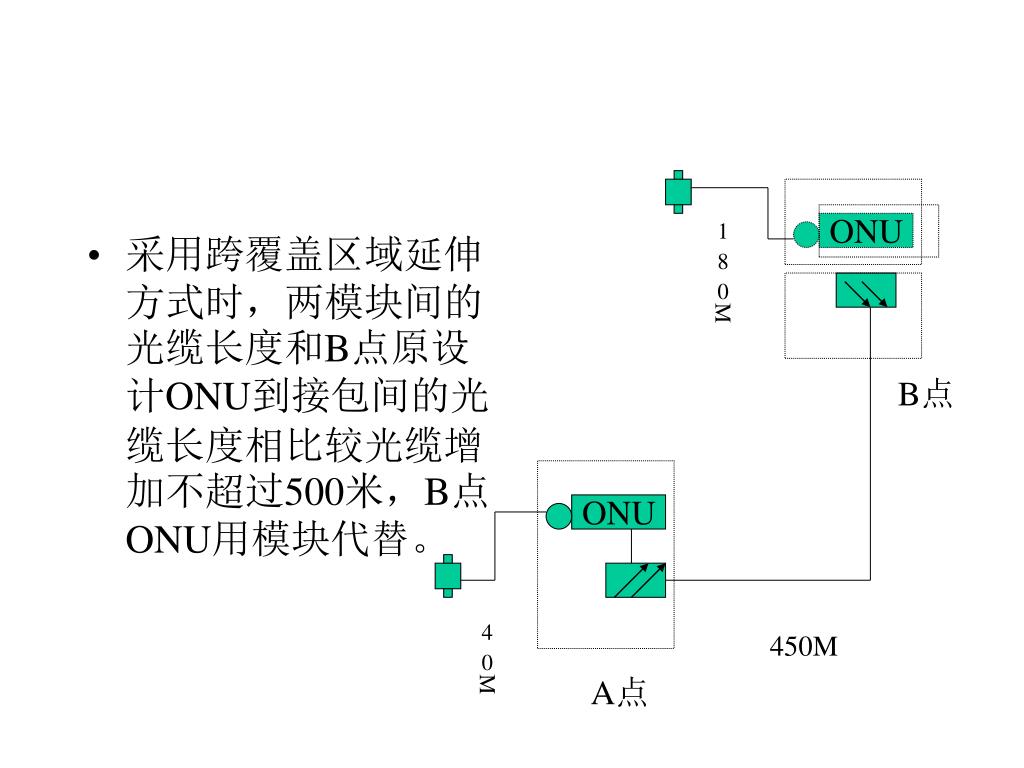

  14. ONU 1 8 0M • 采用跨覆盖区域延伸方式时，两模块间的光缆长度和B点原设计ONU到接包间的光缆长度相比较光缆增加不超过500米，B点ONU用模块代替。 B点 ONU 4 0M 450M A点

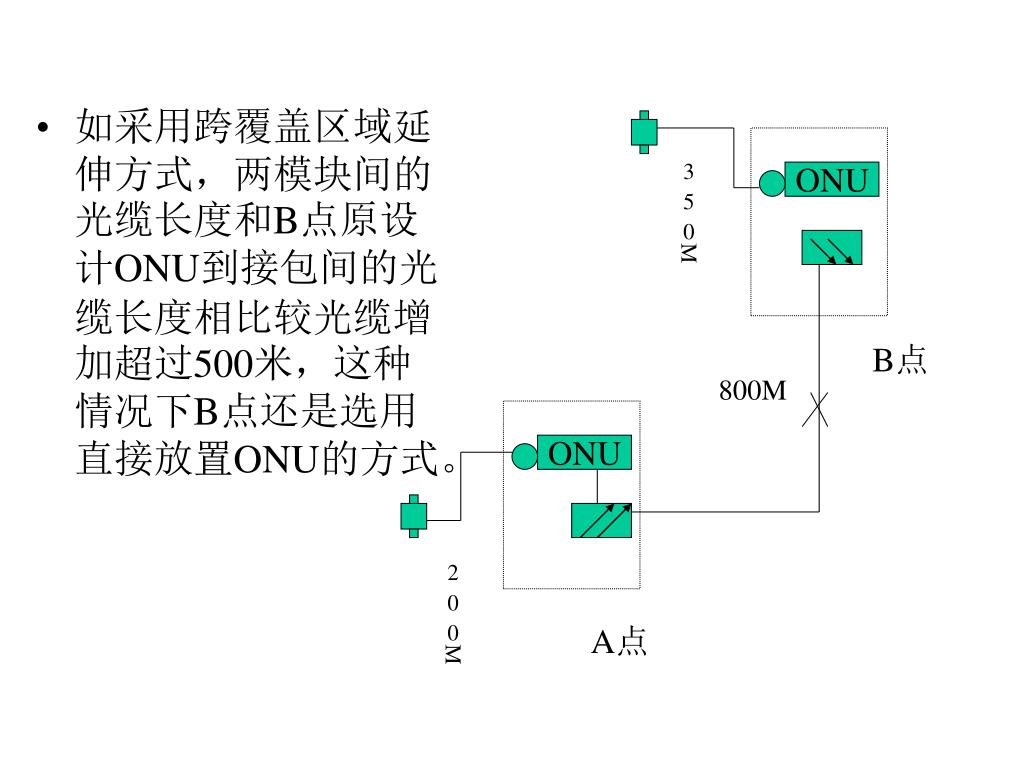

  15. 如采用跨覆盖区域延伸方式，两模块间的光缆长度和B点原设计ONU到接包间的光缆长度相比较光缆增加超过500米，这种情况下B点还是选用直接放置ONU的方式。如采用跨覆盖区域延伸方式，两模块间的光缆长度和B点原设计ONU到接包间的光缆长度相比较光缆增加超过500米，这种情况下B点还是选用直接放置ONU的方式。 3 5 0M ONU B点 800M ONU 2 0 0M A点

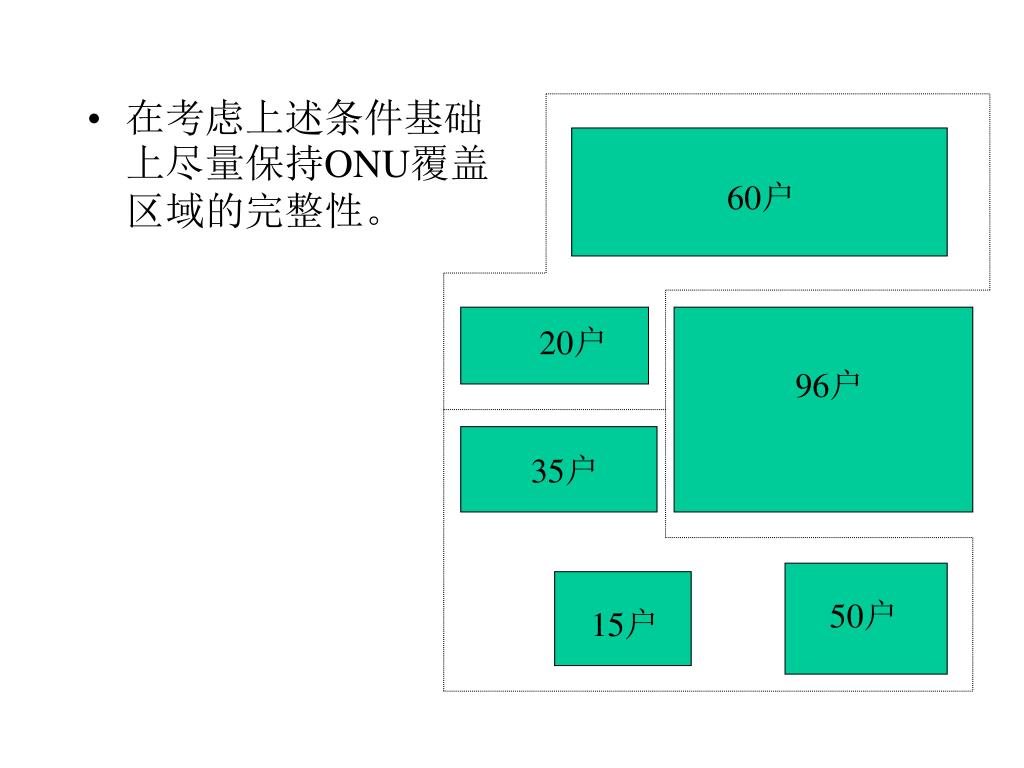

  16. 60户 • 在考虑上述条件基础上尽量保持ONU覆盖区域的完整性。 20户 96户 35户 50户 15户

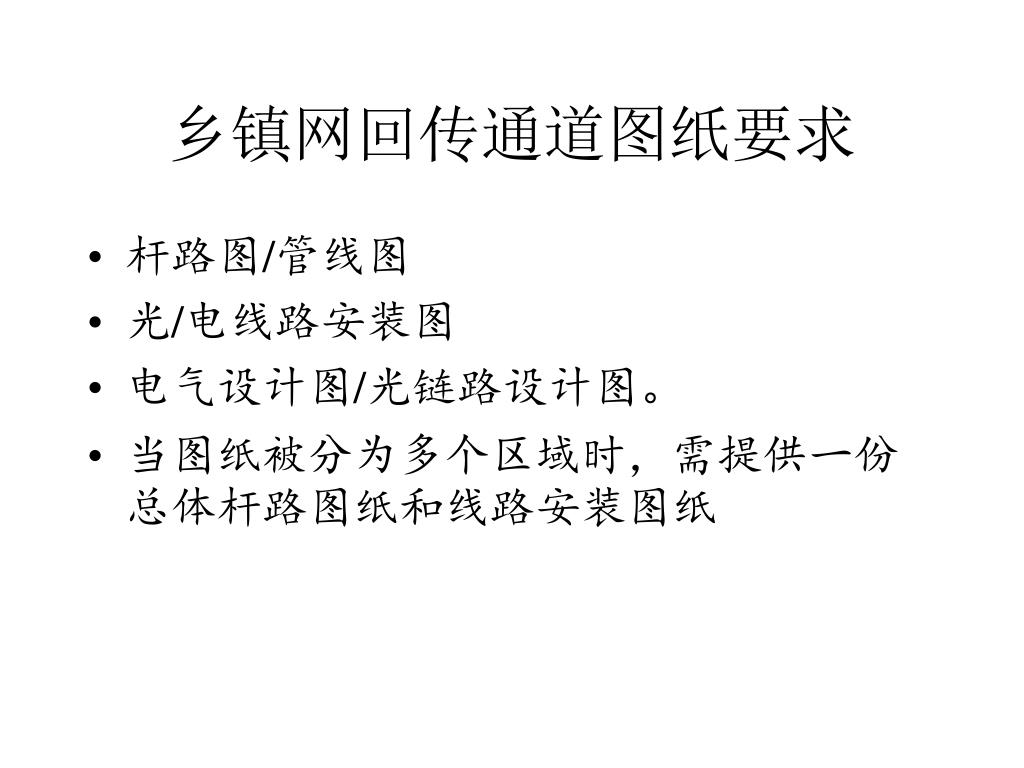

  17. 乡镇网回传通道图纸要求 • 杆路图/管线图 • 光/电线路安装图 • 电气设计图/光链路设计图。 • 当图纸被分为多个区域时，需提供一份总体杆路图纸和线路安装图纸

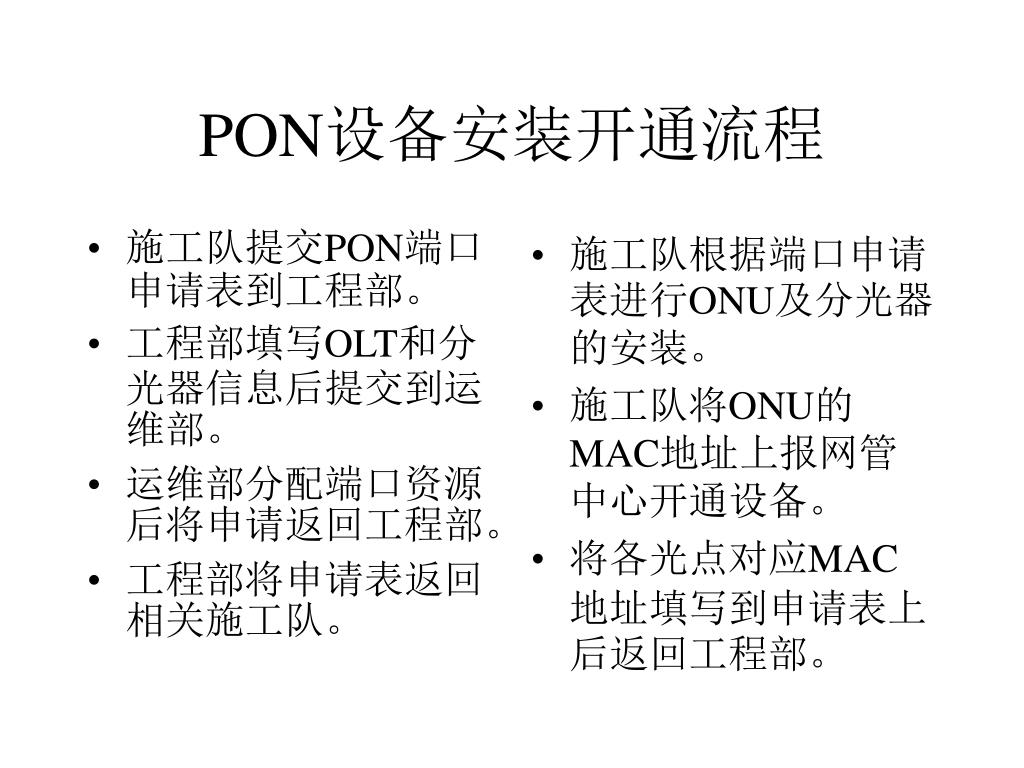

  18. 施工队提交PON端口申请表到工程部。 工程部填写OLT和分光器信息后提交到运维部。 运维部分配端口资源后将申请返回工程部。 工程部将申请表返回相关施工队。 施工队根据端口申请表进行ONU及分光器的安装。 施工队将ONU的MAC地址上报网管中心开通设备。 将各光点对应MAC地址填写到申请表上后返回工程部。 PON设备安装开通流程

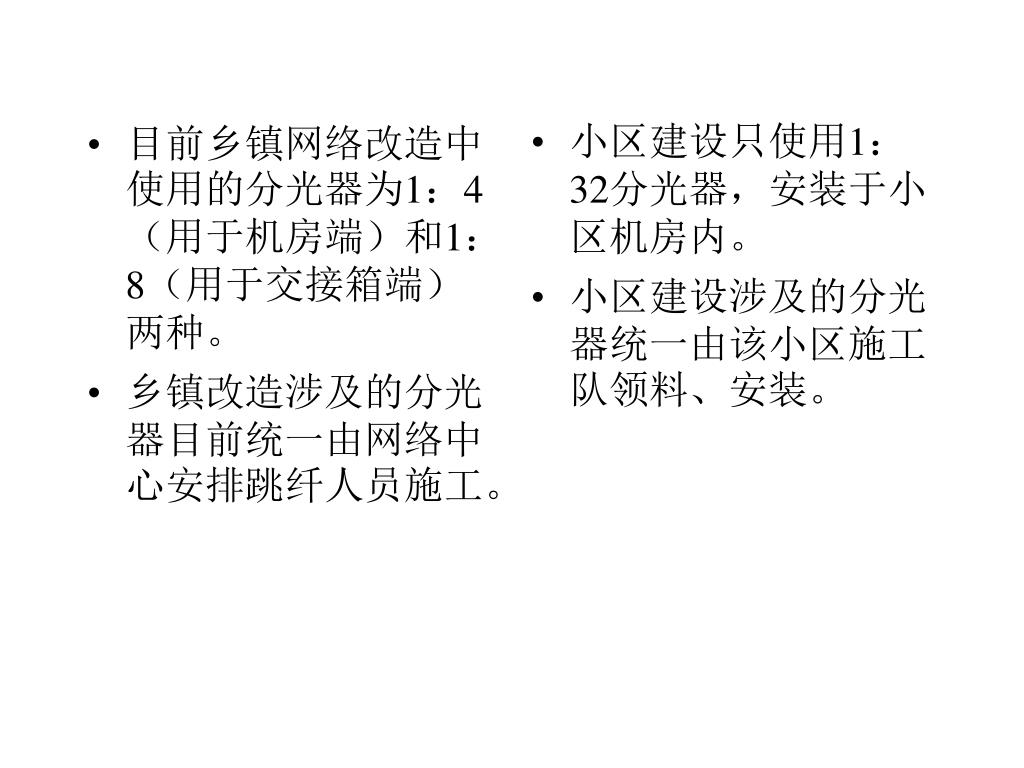

  19. 目前乡镇网络改造中使用的分光器为1：4（用于机房端）和1：8（用于交接箱端）两种。目前乡镇网络改造中使用的分光器为1：4（用于机房端）和1：8（用于交接箱端）两种。 乡镇改造涉及的分光器目前统一由网络中心安排跳纤人员施工。 小区建设只使用1：32分光器，安装于小区机房内。 小区建设涉及的分光器统一由该小区施工队领料、安装。

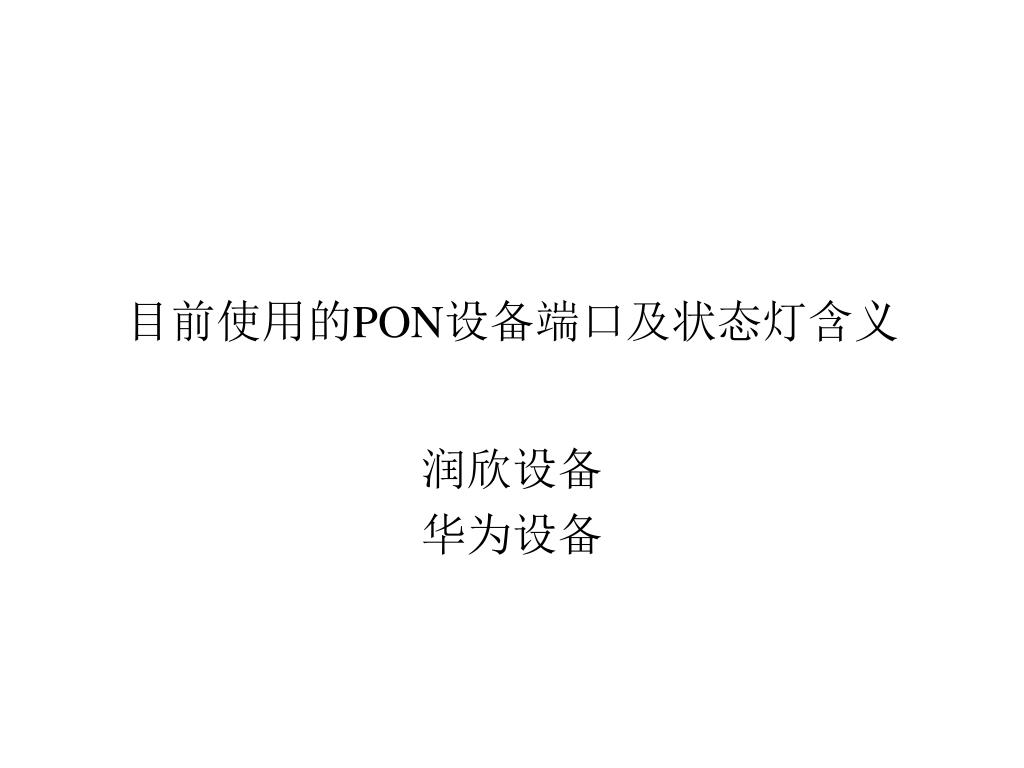

  20. 目前使用的PON设备端口及状态灯含义 润欣设备 华为设备

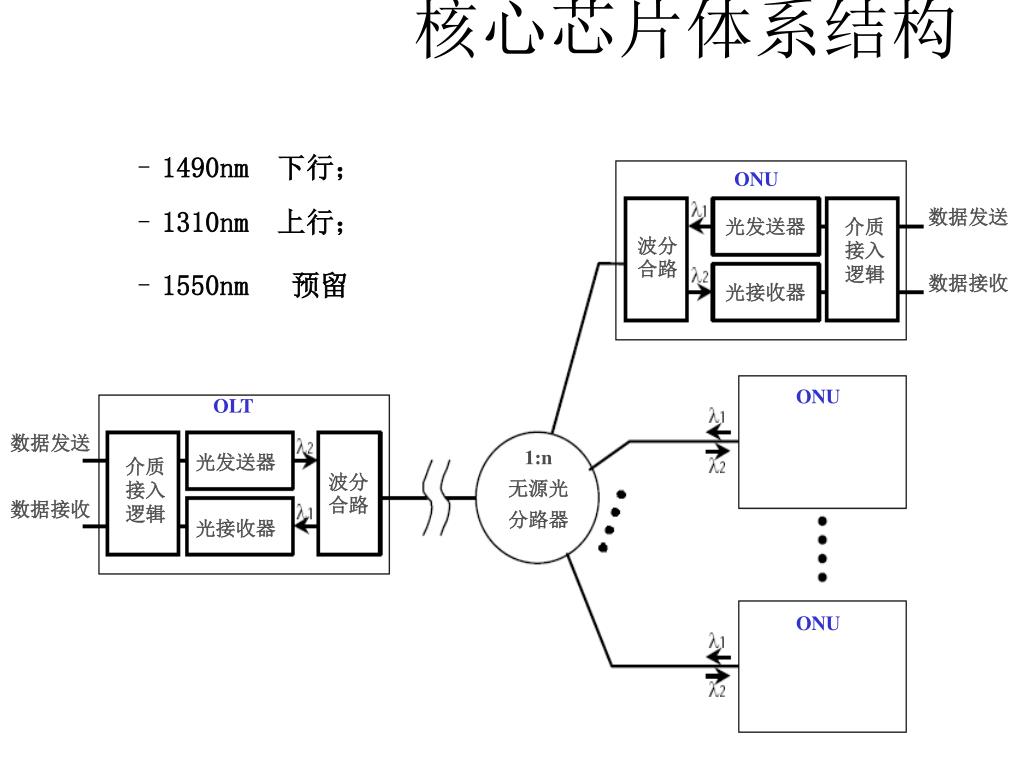

  21. ONU 数据发送 光发送器 介质接入逻辑 波分合路 数据接收 光接收器 ONU OLT 数据发送 光发送器 1:n 无源光 分路器 介质接入逻辑 波分合路 数据接收 光接收器 ONU 核心芯片体系结构 • 1490nm下行； • 1310nm上行； • 1550nm 预留

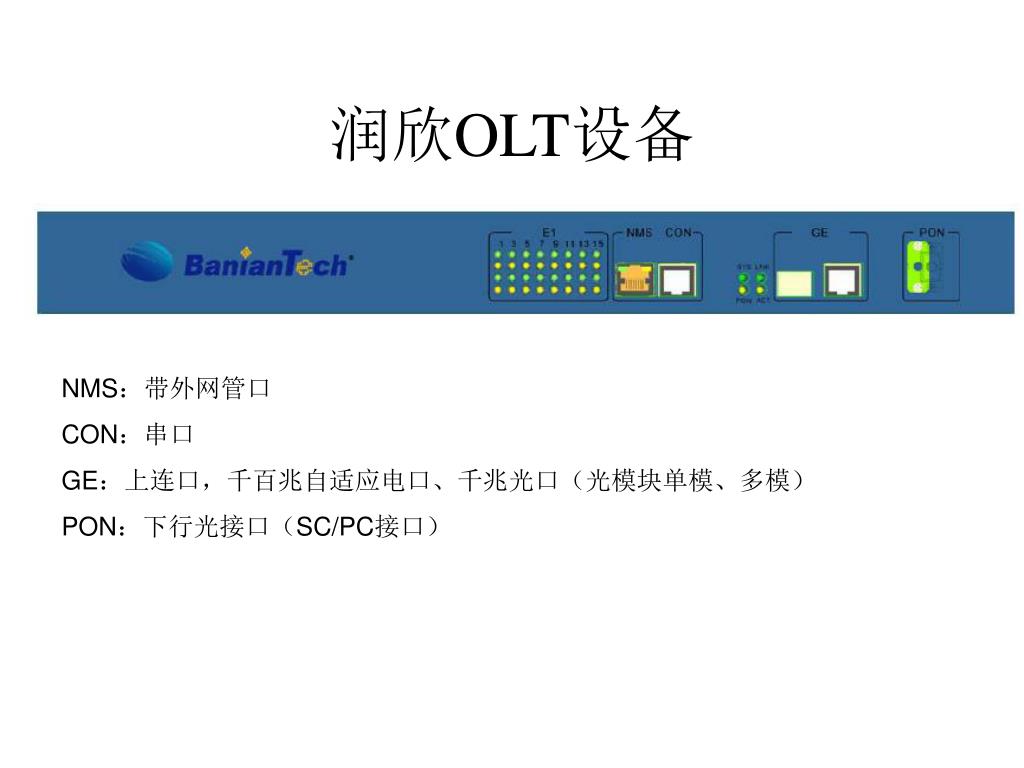

  22. 润欣OLT设备 NMS：带外网管口 CON：串口 GE：上连口，千百兆自适应电口、千兆光口（光模块单模、多模） PON：下行光接口（SC/PC接口）

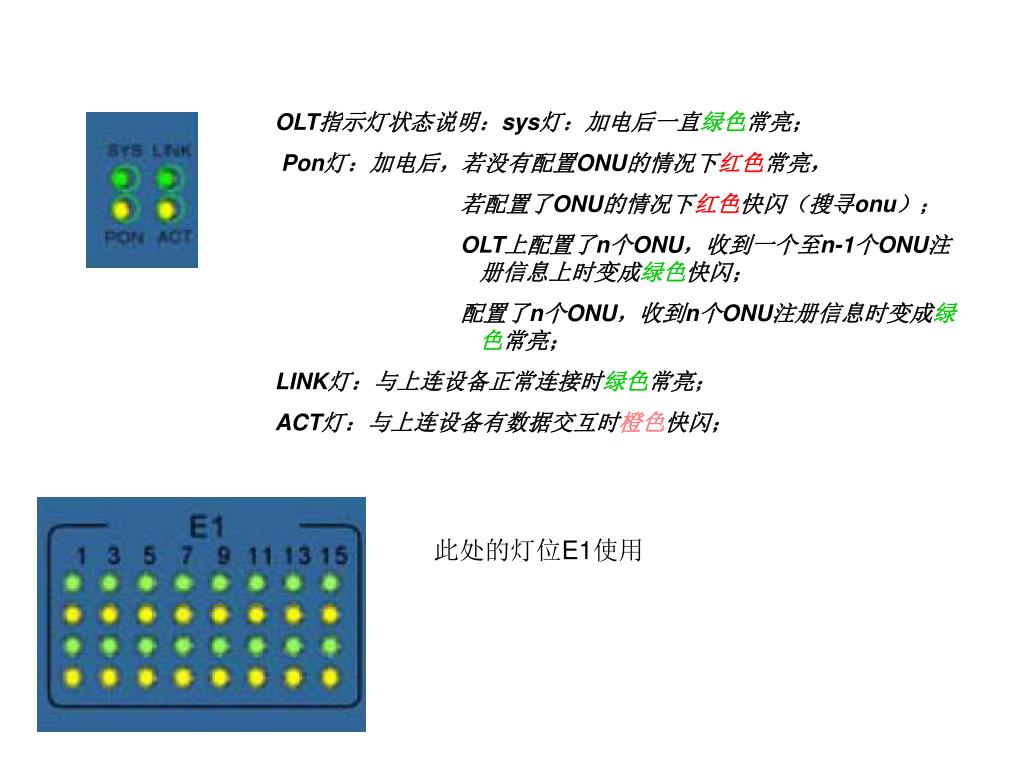

  23. OLT指示灯状态说明：sys灯：加电后一直绿色常亮；OLT指示灯状态说明：sys灯：加电后一直绿色常亮； Pon灯：加电后，若没有配置ONU的情况下红色常亮， 若配置了ONU的情况下红色快闪（搜寻onu）； OLT上配置了n个ONU，收到一个至n-1个ONU注 册信息上时变成绿色快闪； 配置了n个ONU，收到n个ONU注册信息时变成绿 色常亮； LINK灯：与上连设备正常连接时绿色常亮； ACT灯：与上连设备有数据交互时橙色快闪； 此处的灯位E1使用

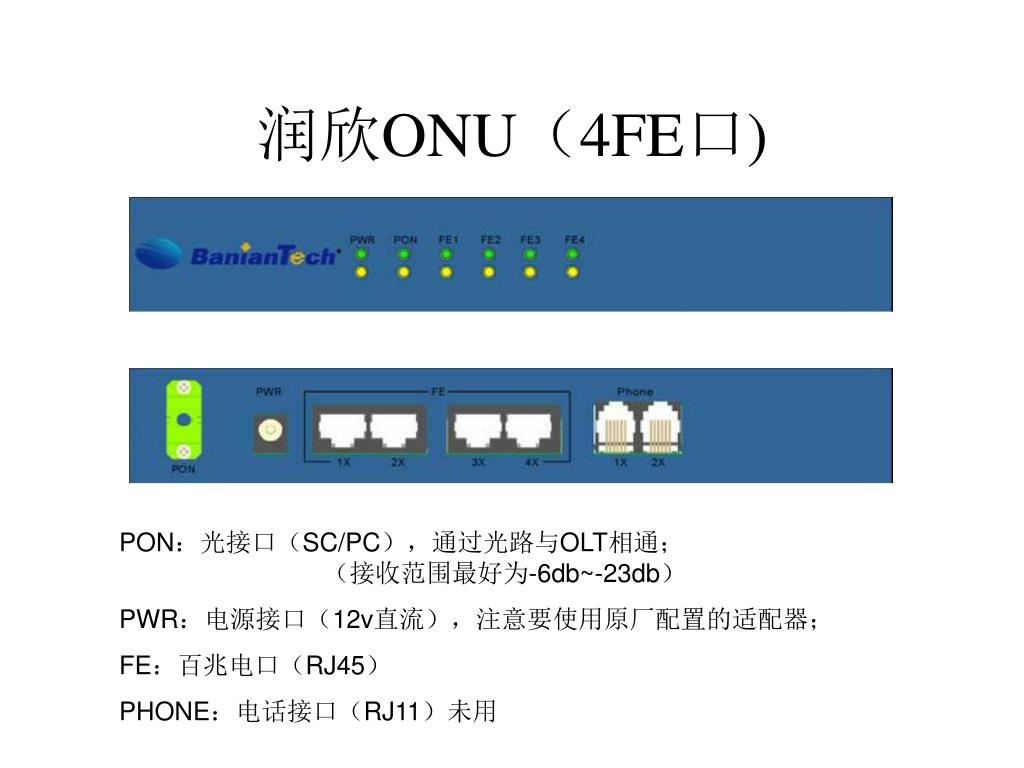

  24. 润欣ONU（4FE口) PON：光接口（SC/PC），通过光路与OLT相通； （接收范围最好为-6db~-23db） PWR：电源接口（12v直流），注意要使用原厂配置的适配器； FE：百兆电口（RJ45） PHONE：电话接口（RJ11）未用

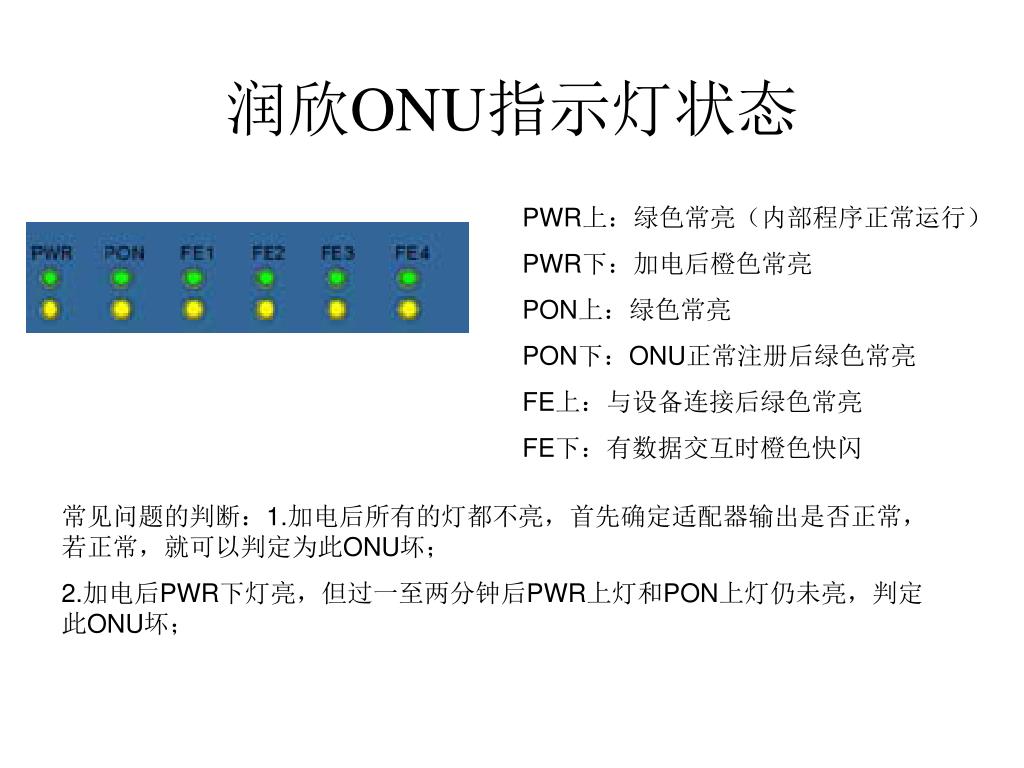

  25. 润欣ONU指示灯状态 PWR上：绿色常亮（内部程序正常运行） PWR下：加电后橙色常亮 PON上：绿色常亮 PON下：ONU正常注册后绿色常亮 FE上：与设备连接后绿色常亮 FE下：有数据交互时橙色快闪 常见问题的判断：1.加电后所有的灯都不亮，首先确定适配器输出是否正常，若正常，就可以判定为此ONU坏； 2.加电后PWR下灯亮，但过一至两分钟后PWR上灯和PON上灯仍未亮，判定此ONU坏；

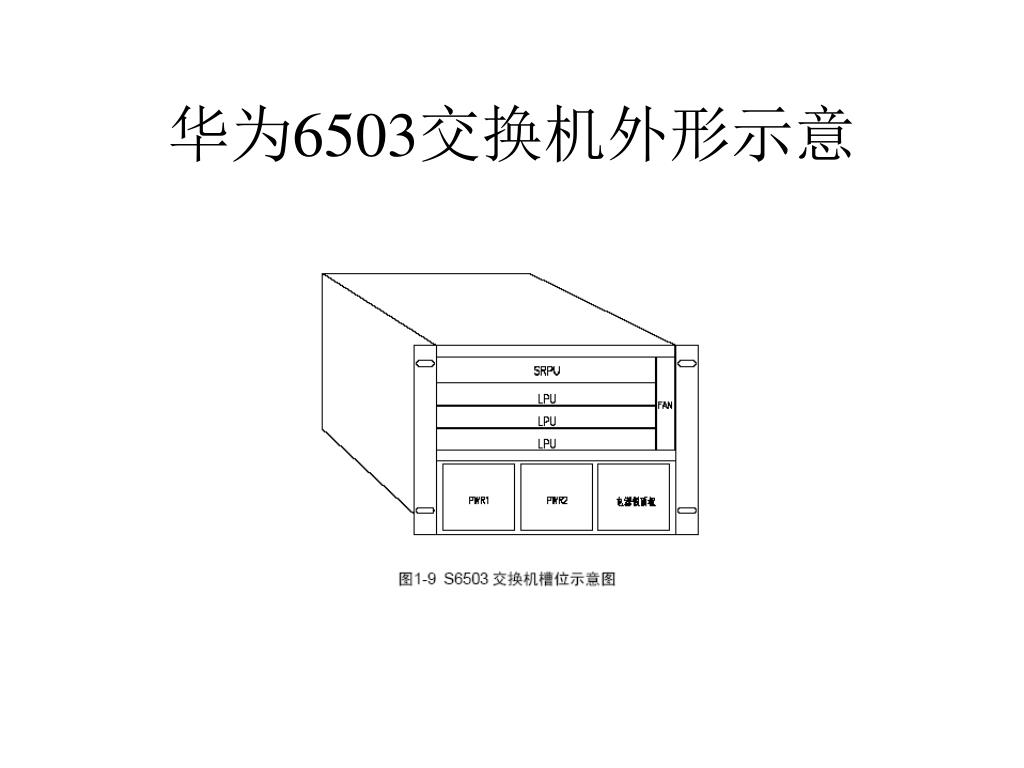

  26. 华为6503交换机外形示意

  27. 华为OLT PON口板 LS81PT4AG 华为OLT－4PON口板 LS81PT8AG 华为OLT－8PON口板 对应PON 口下的LINK灯亮表示光链路正常。灯灭表示未收到光

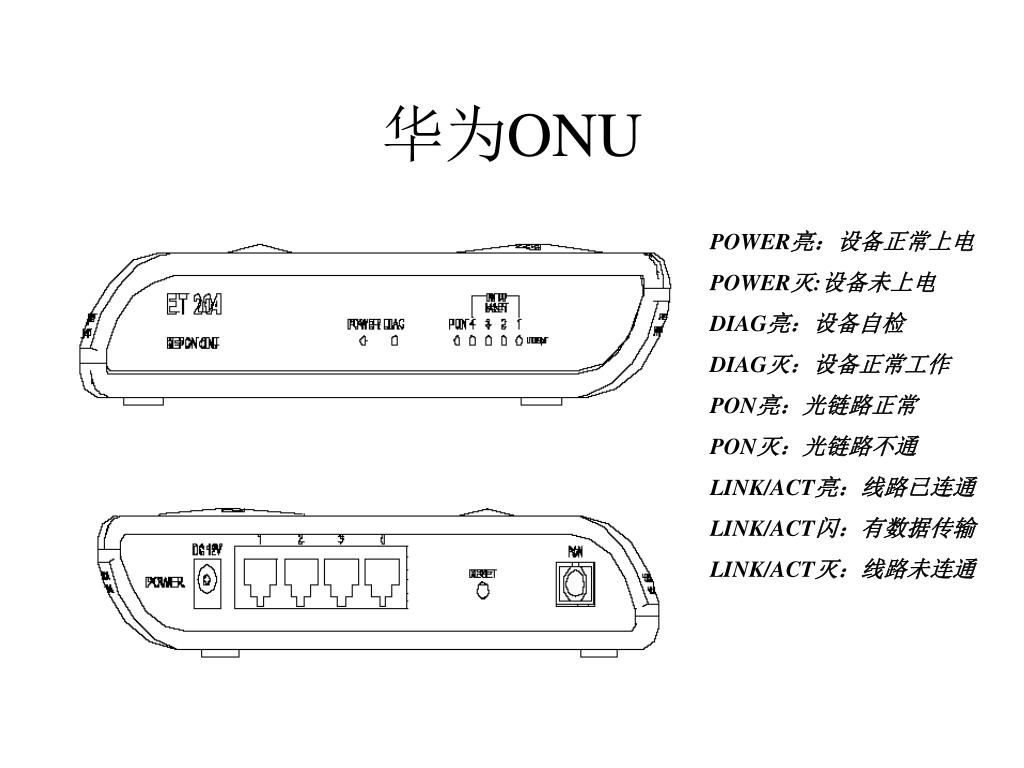

  28. 华为ONU POWER亮：设备正常上电 POWER灭:设备未上电 DIAG亮：设备自检 DIAG灭：设备正常工作 PON亮：光链路正常 PON灭：光链路不通 LINK/ACT亮：线路已连通 LINK/ACT闪：有数据传输 LINK/ACT灭：线路未连通

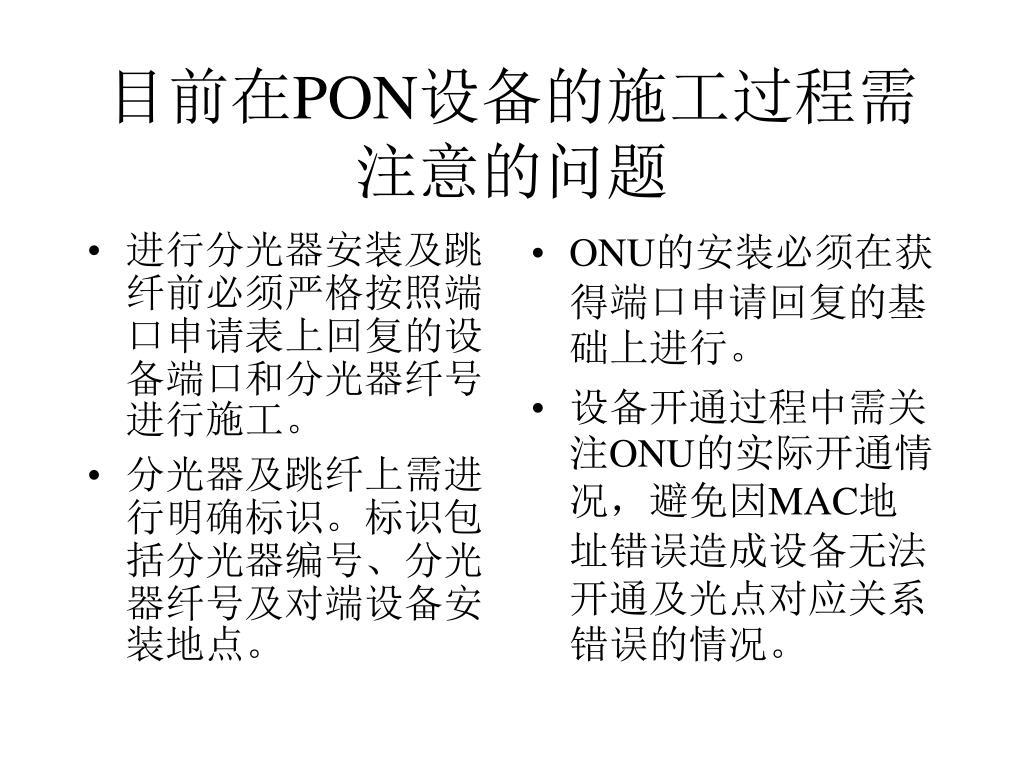

  29. 进行分光器安装及跳纤前必须严格按照端口申请表上回复的设备端口和分光器纤号进行施工。进行分光器安装及跳纤前必须严格按照端口申请表上回复的设备端口和分光器纤号进行施工。 分光器及跳纤上需进行明确标识。标识包括分光器编号、分光器纤号及对端设备安装地点。 ONU的安装必须在获得端口申请回复的基础上进行。 设备开通过程中需关注ONU的实际开通情况，避免因MAC地址错误造成设备无法开通及光点对应关系错误的情况。 目前在PON设备的施工过程需注意的问题

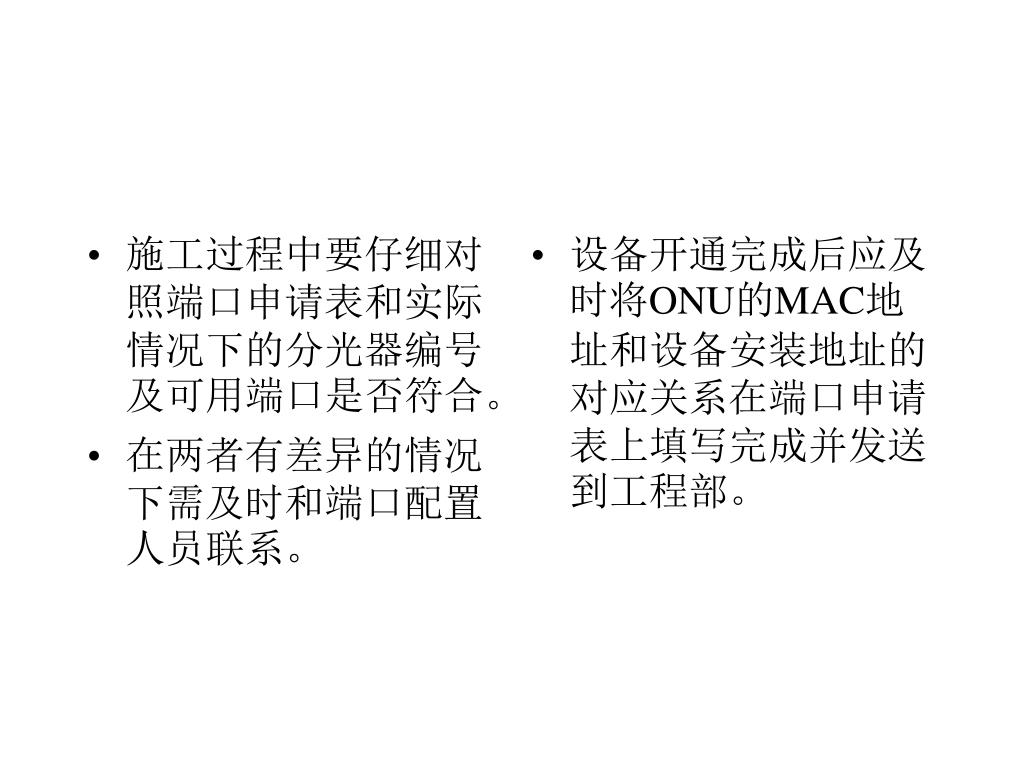

  30. 施工过程中要仔细对照端口申请表和实际情况下的分光器编号及可用端口是否符合。施工过程中要仔细对照端口申请表和实际情况下的分光器编号及可用端口是否符合。 在两者有差异的情况下需及时和端口配置人员联系。 设备开通完成后应及时将ONU的MAC地址和设备安装地址的对应关系在端口申请表上填写完成并发送到工程部。

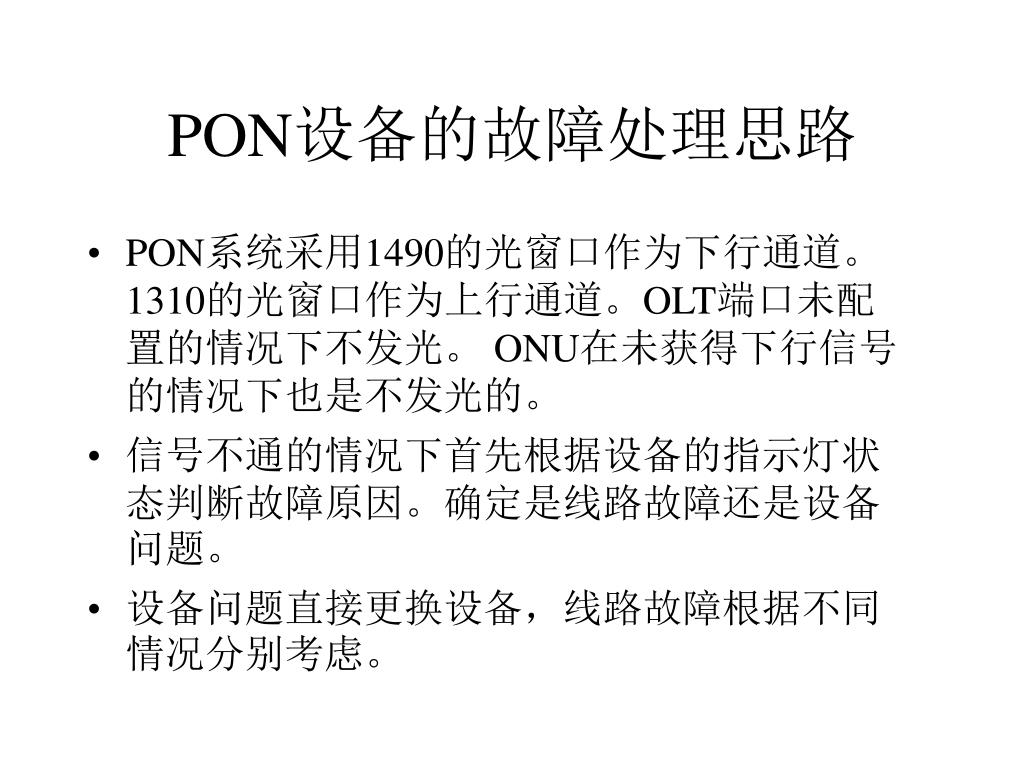

  31. PON系统采用1490的光窗口作为下行通道。1310的光窗口作为上行通道。OLT端口未配置的情况下不发光。 ONU在未获得下行信号的情况下也是不发光的。 信号不通的情况下首先根据设备的指示灯状态判断故障原因。确定是线路故障还是设备问题。 设备问题直接更换设备，线路故障根据不同情况分别考虑。 PON设备的故障处理思路

  32. 设备未正常注册 • 须确认该ONU是否已正常开通过。 • 处理未接入过用户的ONU故障先要和网管联系该ONU是否已正常注册。如未注册过则先进行设备注册工作。 • 曾正常使用的ONU设备出现故障先判断是否更换过设备。

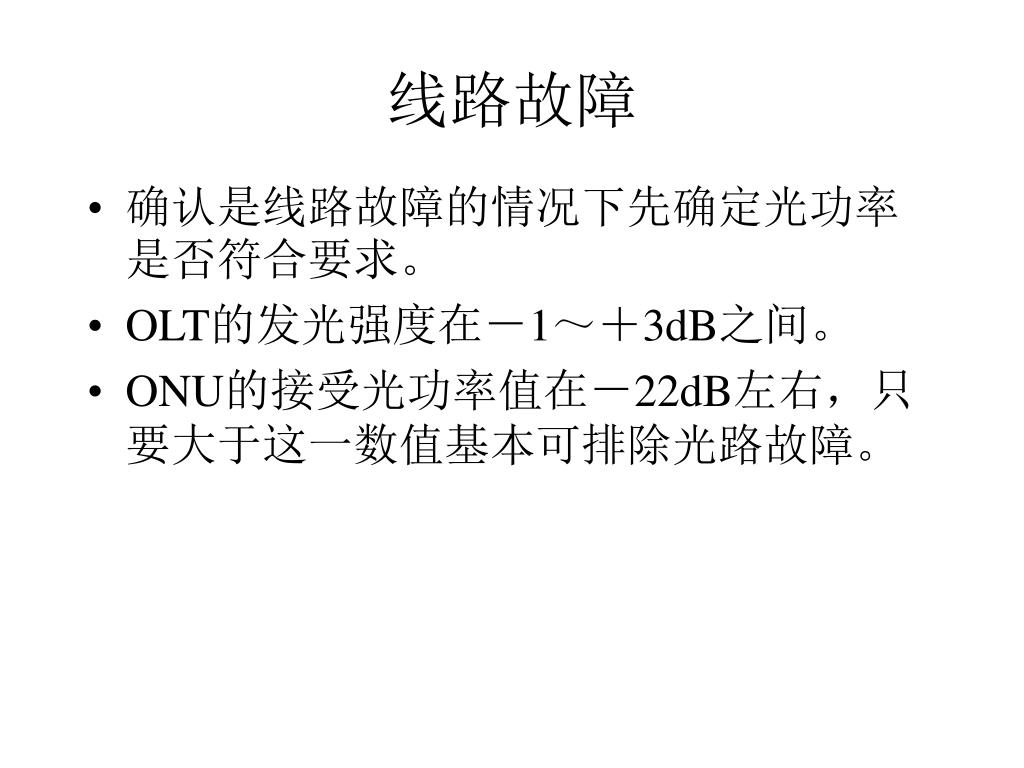

  33. 线路故障 • 确认是线路故障的情况下先确定光功率是否符合要求。 • OLT的发光强度在－1～＋3dB之间。 • ONU的接受光功率值在－22dB左右，只要大于这一数值基本可排除光路故障。

  34. 特殊情况故障处理 • 在故障原因基本判断完成后仍未找到解决办法的情况下应考虑ONU的接入线路是否和网管的配置线路相同。 • 同一台OLT可覆盖多个接入点，同一接入点也会存在不同OLT下的分光器。

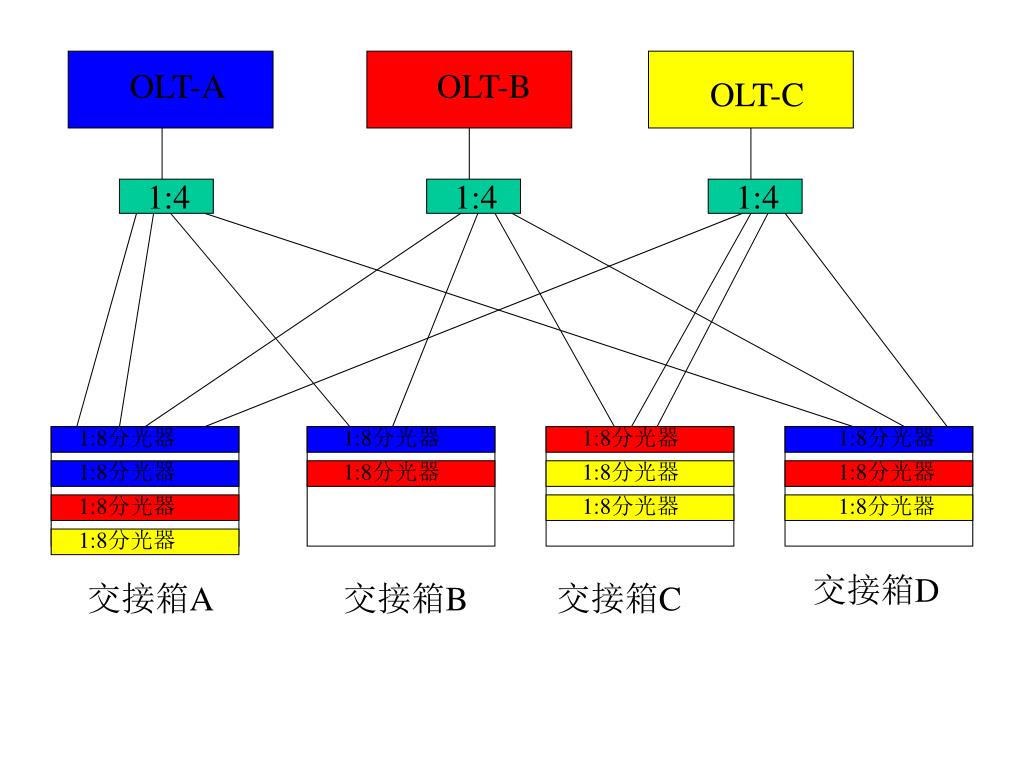

  35. OLT-A OLT-B OLT-C 1:4 1:4 1:4 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 1:8分光器 交接箱D 交接箱A 交接箱B 交接箱C
