Приборы для измерения температуры и температурных полей Программа: Теория измерений

1. Приборыдля измерения температуры и температурных полей Программа: • Теория измерений • Знакомство с тепловизором • Место и задачи тепловизионного обследования для целей Энергоаудита • Программное обеспечение тепловизоров • Дополнительное оборудование при проведении тепловизионного контроля

2. Физика измерения температуры бесконтактным способом • Каждое тело с температурой выше чем -273.15 ºC, излучает энергию. • Тепловизор - измеряет инфракрасное излучение, пересчитывая его в значение температуры. • Сама камера не испускает излучения. Возможность тепловизора видеть «сквозь» материалы очень ограничена. Тепловизор измеряет температуру поверхности. • Соотношение между и интенсивностью излучения и температурой определяется законом Стефана—Больцмана: • R ~ ε * σ * T4 • Где R – Плотность излучения Вт/м2 • σ = 5,67 · 10-8 (w/m2*K4) – Константа Стефана-Больцмана: • T – Температура тела, оК, ε – коэффициент излучения.

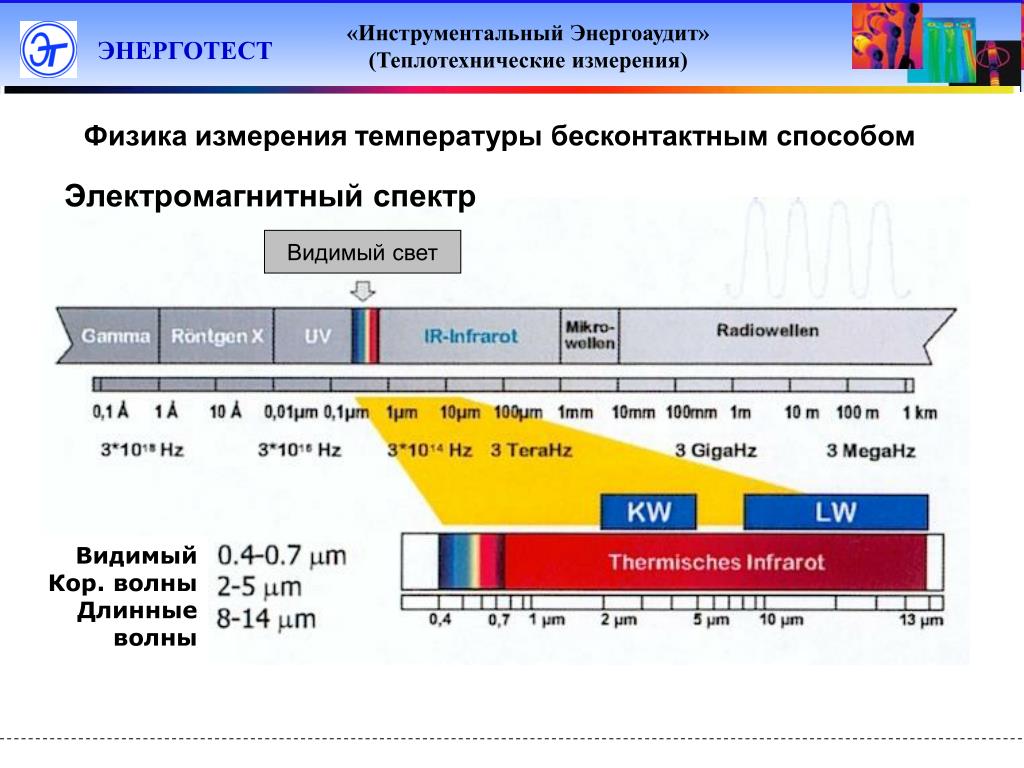

3. Физика измерения температуры бесконтактным способом Электромагнитный спектр Видимый свет Видимый Кор. волныДлинные волны

4. 1. Физика измерения температуры бесконтактным способом Видимый свет...

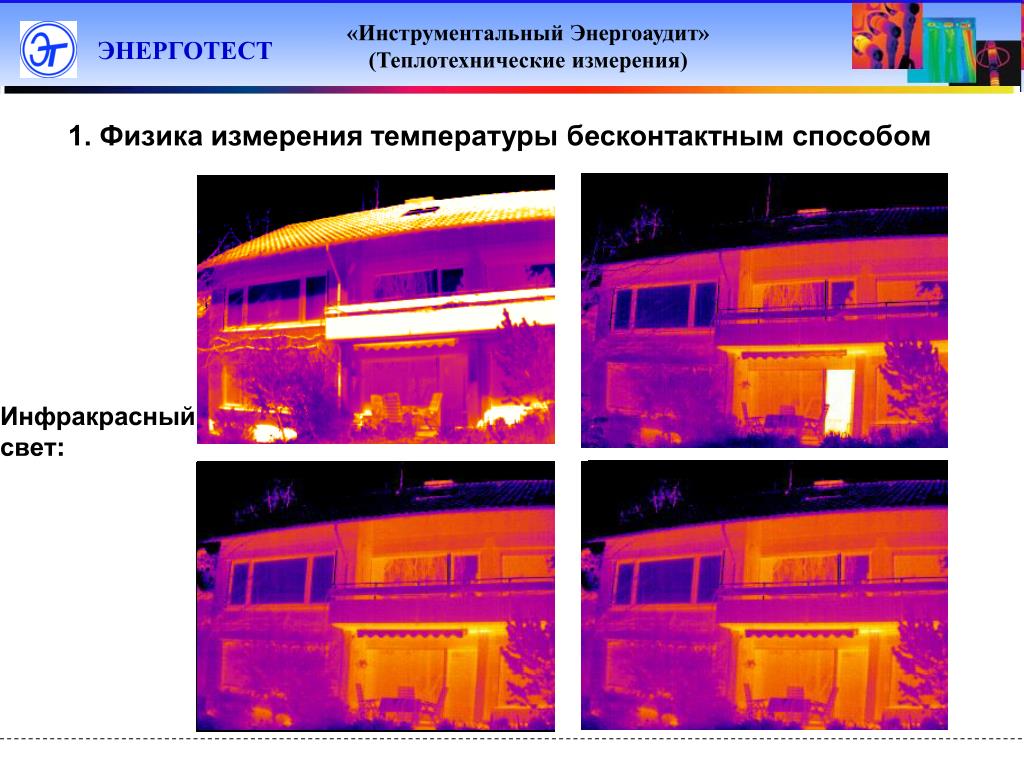

5. 1. Физика измерения температуры бесконтактным способом Инфракрасный свет:

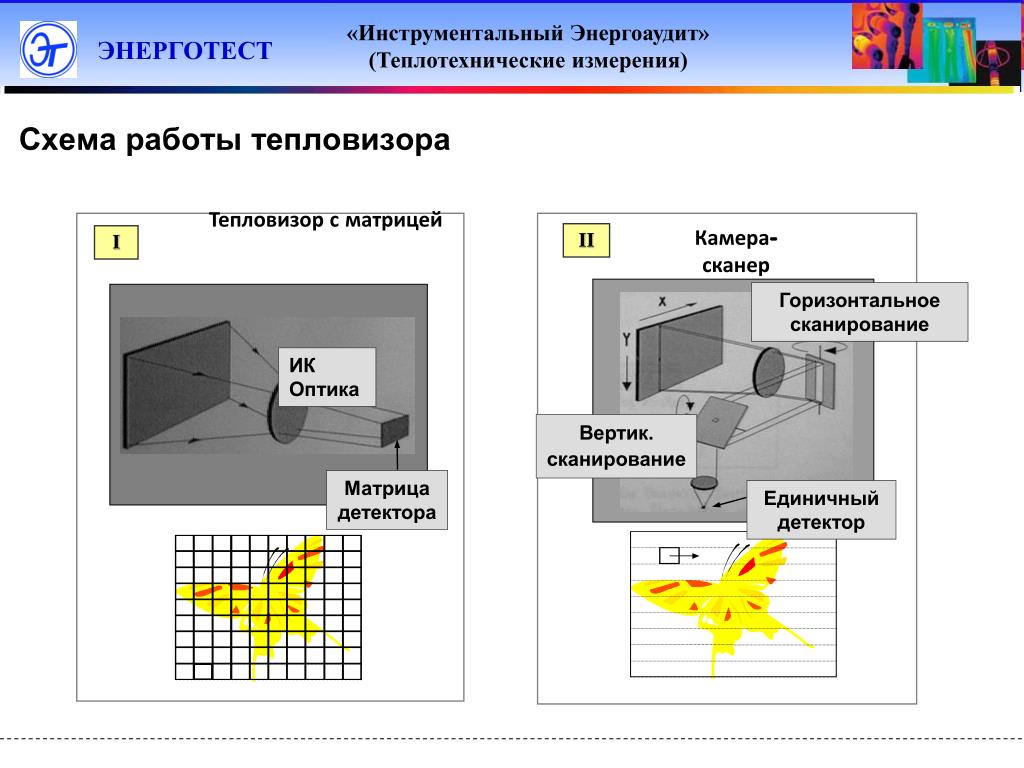

6. Тепловизор с матрицей Камера-сканер II I Горизонтальное сканирование ИК Оптика Вертик. сканирование Единичный детектор Матрица детектора Схема работы тепловизора

8. Все поставляемые тепловизоры внесены в Госреестр Средств Измерений РФМежповерочный интервал – 1 год

9. Место и задачи тепловизионного обследования для целей Энергоаудита

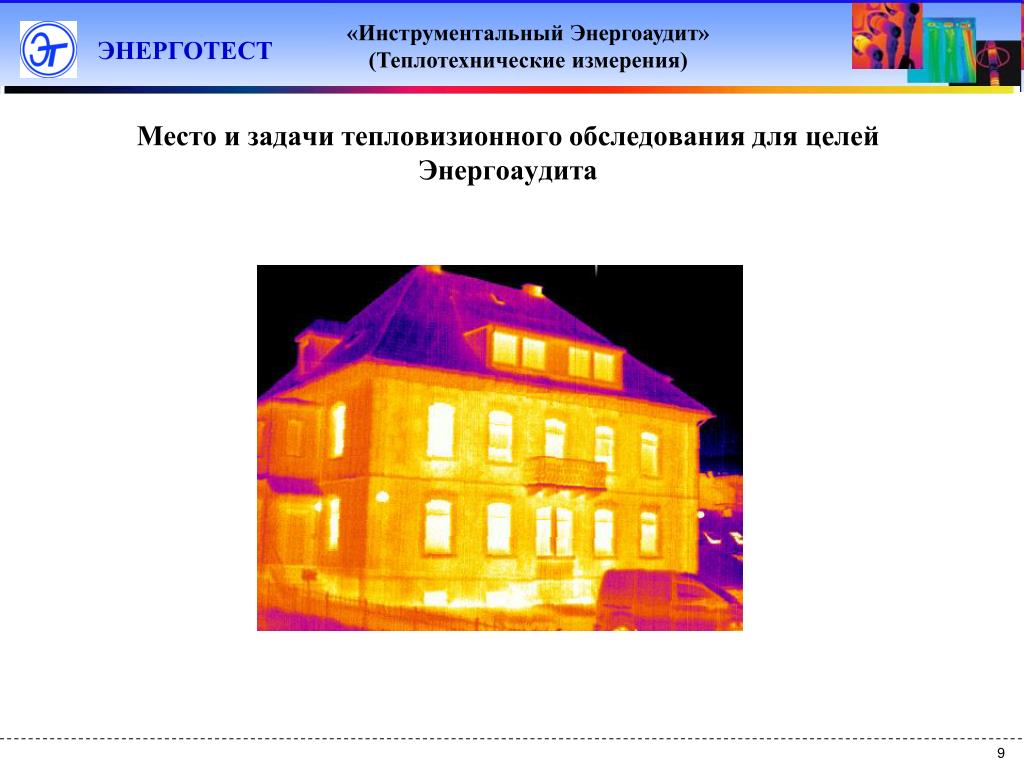

10. Место и задачи тепловизионного обследования для целей Энергоаудита Термография в обследовании зданий и сооружений

11. Место и задачи тепловизионного обследования для целей Энергоаудита • Поиск мест утечки тепла (тепловых мостиков) • Контроль качества конструкции и теплоизоляции • Анализ причин образования плесени / конденсации влаги • Определение утечек воздуха • Поиск утечек в водопроводных трубах • Оценка состояния исторических зданий • .... Термография в обследовании зданий и сооружений

12. Место и задачи тепловизионного обследования для целей Энергоаудита • Поиск тепловых мостиков

13. Место и задачи тепловизионного обследования для целей Энергоаудита Выявление скрытых дефектов теплозащиты: а – угловые зоны стеновой панели признаны дефектными; б – значительные дефекты теплозащиты, связанные с попаданием холодного воздуха в зазор между внутренней гипсокартонной отделкой и стеной

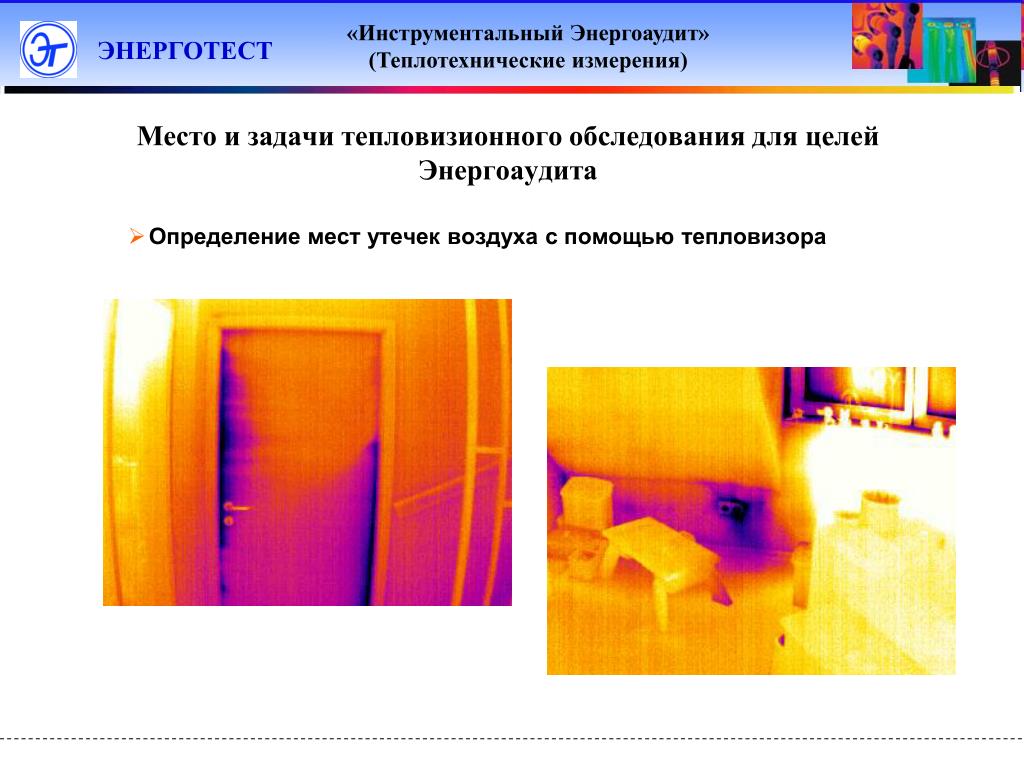

14. Место и задачи тепловизионного обследования для целей Энергоаудита • Определение мест утечек воздуха с помощью тепловизора

15. Место и задачи тепловизионного обследования для целей Энергоаудита На термограмме трёхэтажного многоквартирного дома с наружным стеновым виниловым покрытием чётко видна траектория сильной утечки из стиральной машины, расположенной на третьем этаже. Данную утечку невозможно обнаружить при наружном визуальном осмотре.

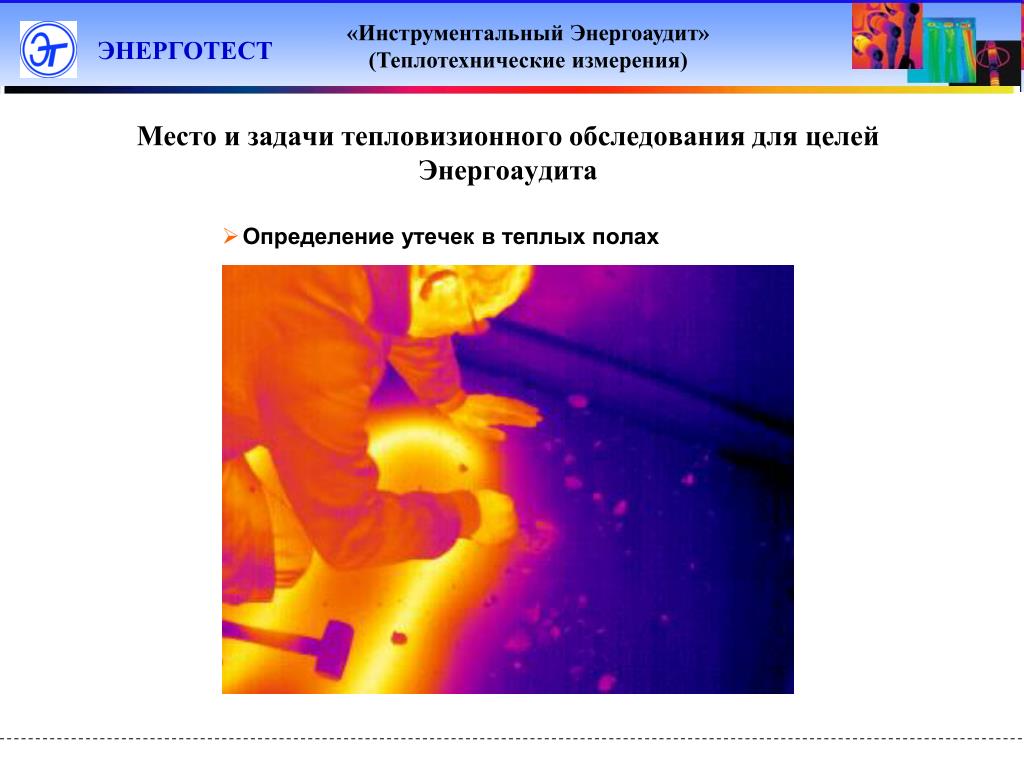

16. Место и задачи тепловизионного обследования для целей Энергоаудита • Определение утечек в теплых полах

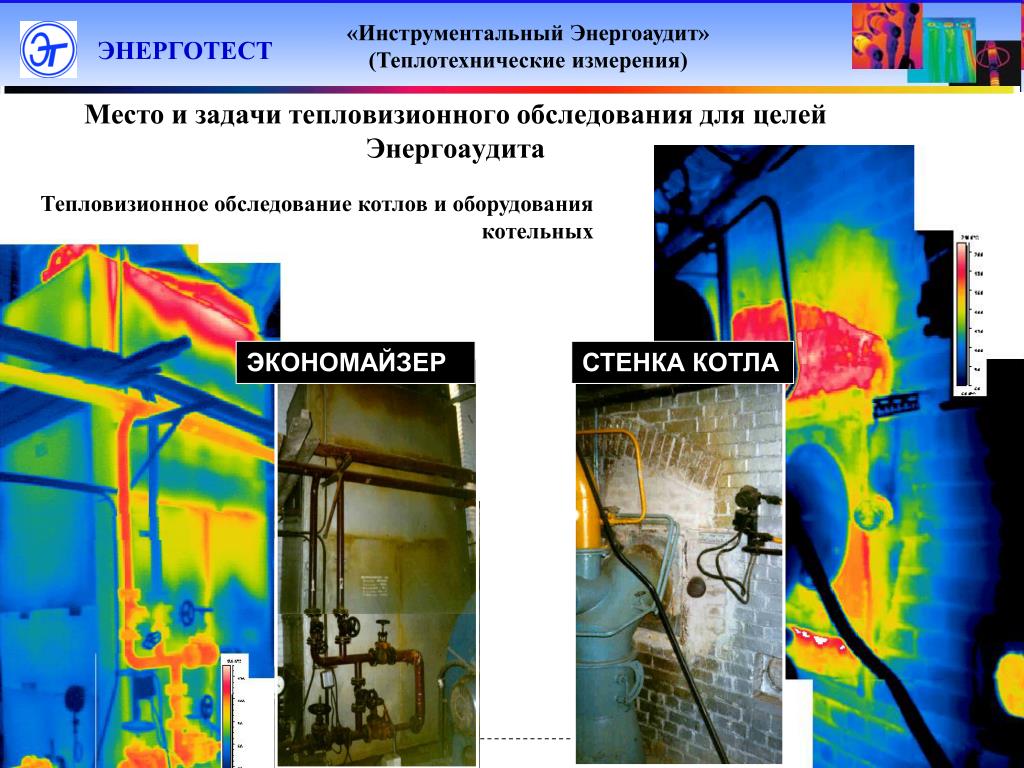

17. ЭКОНОМАЙЗЕР СТЕНКА КОТЛА Место и задачи тепловизионного обследования для целей Энергоаудита Тепловизионное обследование котлов и оборудования котельных

18. Место и задачи тепловизионного обследования для целей Энергоаудита Теплотрасса, Батареи

19. Место и задачи тепловизионного обследования для целей Энергоаудита • Оценка состояния исторических зданий

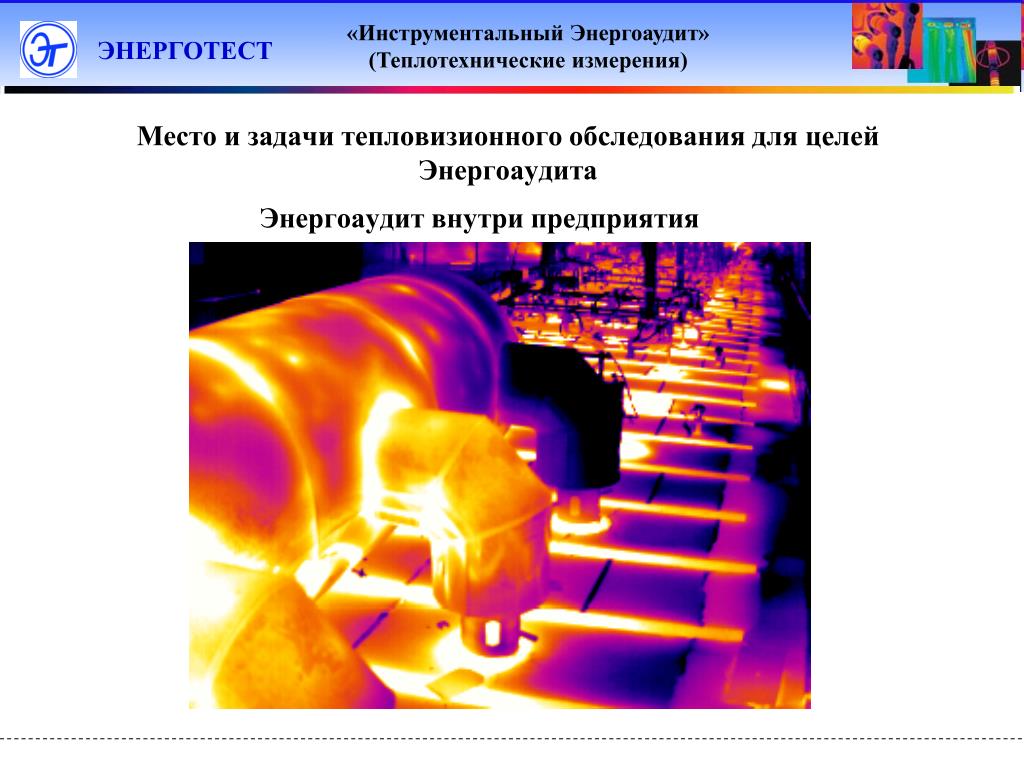

20. Место и задачи тепловизионного обследования для целей Энергоаудита Энергоаудит внутри предприятия

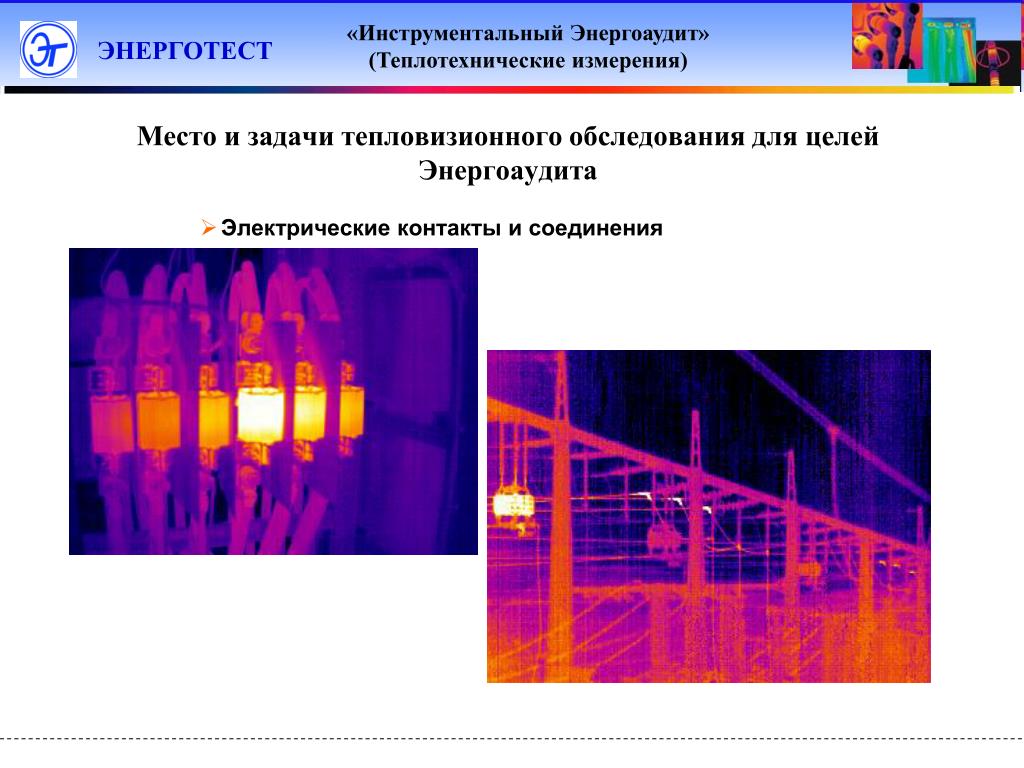

21. Место и задачи тепловизионного обследования для целей Энергоаудита • Электрические контакты и соединения

22. Место и задачи тепловизионного обследования для целей Энергоаудита Термография в энергетике. диагностика ЛЭП На этом ИК-изображении показано «горячее» соединение (измеренная с использованием телескопического объектива температура соединения составляет 225°С) в подстанции, которая подаёт электропитание в больницу и близлежащие к ней здания. При помощи тепловизора удалось сразу же зафиксировать наличие дефекта. Электрическое соединение было повреждено при грозе, в результате чего контакт приварился заново к опорному кронштейну изолятора

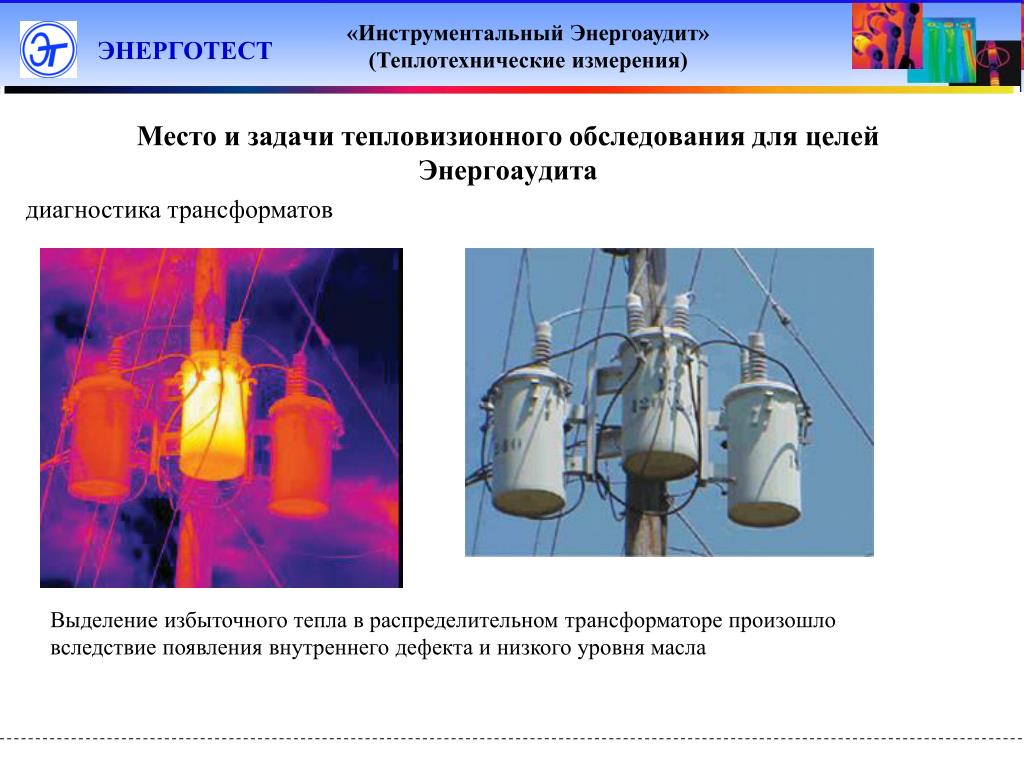

23. Место и задачи тепловизионного обследования для целей Энергоаудита диагностикатрансформатов Выделение избыточного тепла в распределительном трансформаторе произошло вследствие появления внутреннего дефекта и низкого уровня масла

24. Место и задачи тепловизионного обследования для целей Энергоаудита Диагностика трансформаторов тока и напряжения

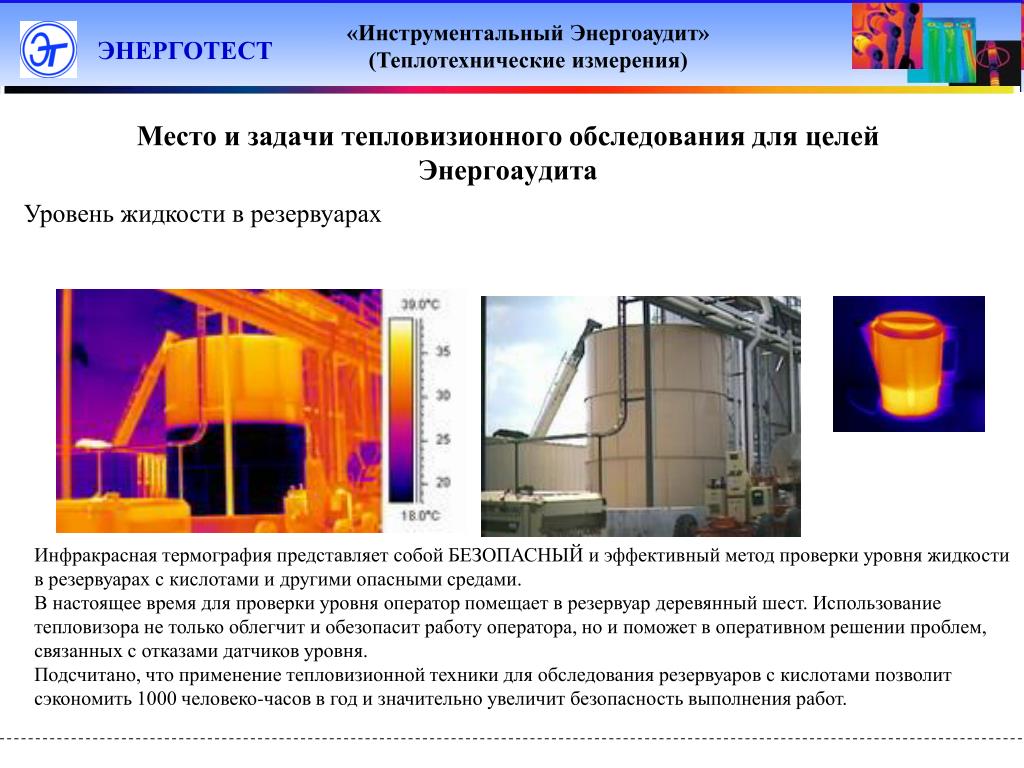

25. Место и задачи тепловизионного обследования для целей Энергоаудита Уровень жидкости в резервуарах Инфракрасная термография представляет собой БЕЗОПАСНЫЙ и эффективный метод проверки уровня жидкости в резервуарах с кислотами и другими опасными средами. В настоящее время для проверки уровня оператор помещает в резервуар деревянный шест. Использование тепловизора не только облегчит и обезопасит работу оператора, но и поможет в оперативном решении проблем, связанных с отказами датчиков уровня. Подсчитано, что применение тепловизионной техники для обследования резервуаров с кислотами позволит сэкономить 1000 человеко-часов в год и значительно увеличит безопасность выполнения работ.

26. Место и задачи тепловизионного обследования для целей Энергоаудита Диагностика дымовых труб На данной термограмме ясно видно разрушение жаростойкого покрытия трубы печи для нагрева сырой нефти. Если не принять мер, подобная ситуация может привести к быстрому разрушению металла и катастрофическому отказу. .

27. Место и задачи тепловизионного обследования для целей Энергоаудита Плохая изоляция в малой холодильной камере

28. Место и задачи тепловизионного обследования для целей Энергоаудита Термография в машиностроении Диагностика электродвигателей, соосности передачи.

29. Место и задачи тепловизионного обследования для целей Энергоаудита В машиностроении Диагностика перегрева ременной передачи.

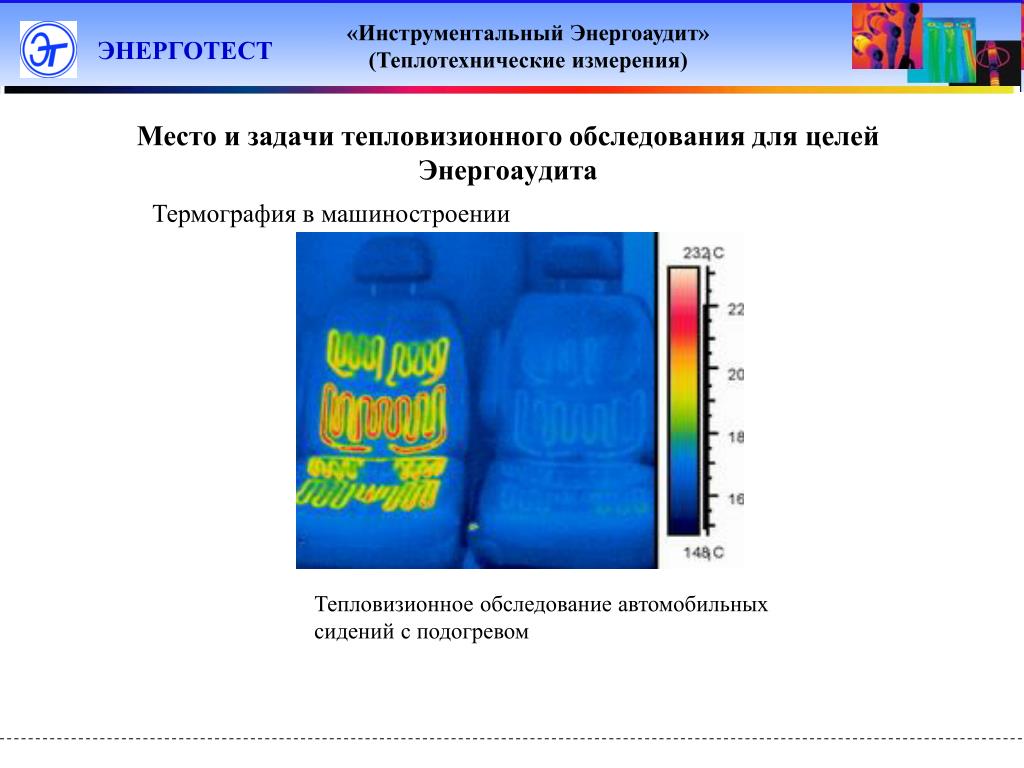

30. Место и задачи тепловизионного обследования для целей Энергоаудита Термография в машиностроении Тепловизионное обследование автомобильных сидений с подогревом

31. И более того... • Пожарные : поиск тлеющих углей, поиск людей в задымленных зданиях • Системы наблюдения / контроль автотранспорта • Армия, правоохранительные органы • Медицина • Искусство • Микроэлектроника • ....

32. Методическое обеспечение при покупке тепловизора Бесплатное обучение работе Книги Методики диагностики Примеры отчетов

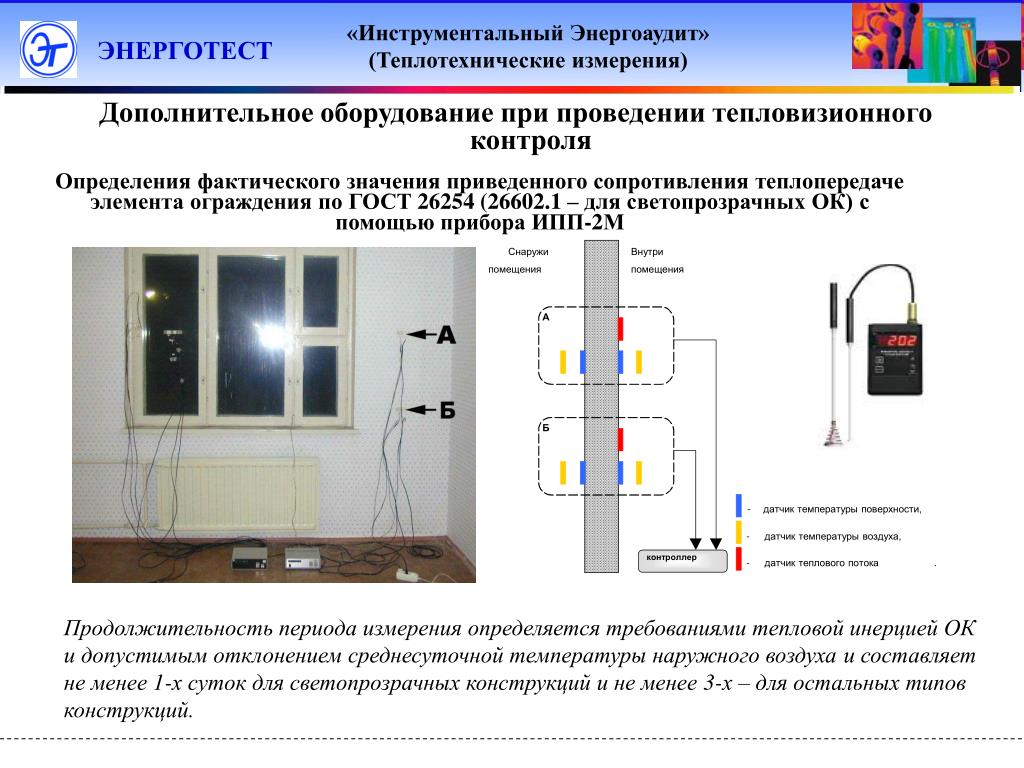

33. Снаружи Внутри помещения помещения А Б - датчик температуры поверхности, - датчик температуры воздуха, контроллер - датчик теплового потока . Дополнительное оборудование при проведении тепловизионного контроля Определения фактического значения приведенного сопротивления теплопередаче элемента ограждения по ГОСТ 26254 (26602.1 – для светопрозрачных ОК)с помощью прибора ИПП-2М Продолжительность периода измерения определяется требованиями тепловой инерцией ОК и допустимым отклонением среднесуточной температуры наружного воздухаи составляет не менее 1-х суток для светопрозрачных конструкций и не менее 3-х – для остальных типов конструкций.

34. Дополнительное оборудование при проведении тепловизионного контроля Пирометр 845 Пирометр Cyclops 100 Температуры измерения: -35-950 оС Оптика: 75:1 Температуры измерения: 550-3000 оС Оптика: 180:1 testo 410-2 testo 810 Карманный измерительный прибор testo 410-2для измерения влажности, температуры и скорости потока воздуха Карманный пирометр testo 810 для быстрого измерения температуры поверхности и температуры воздуха

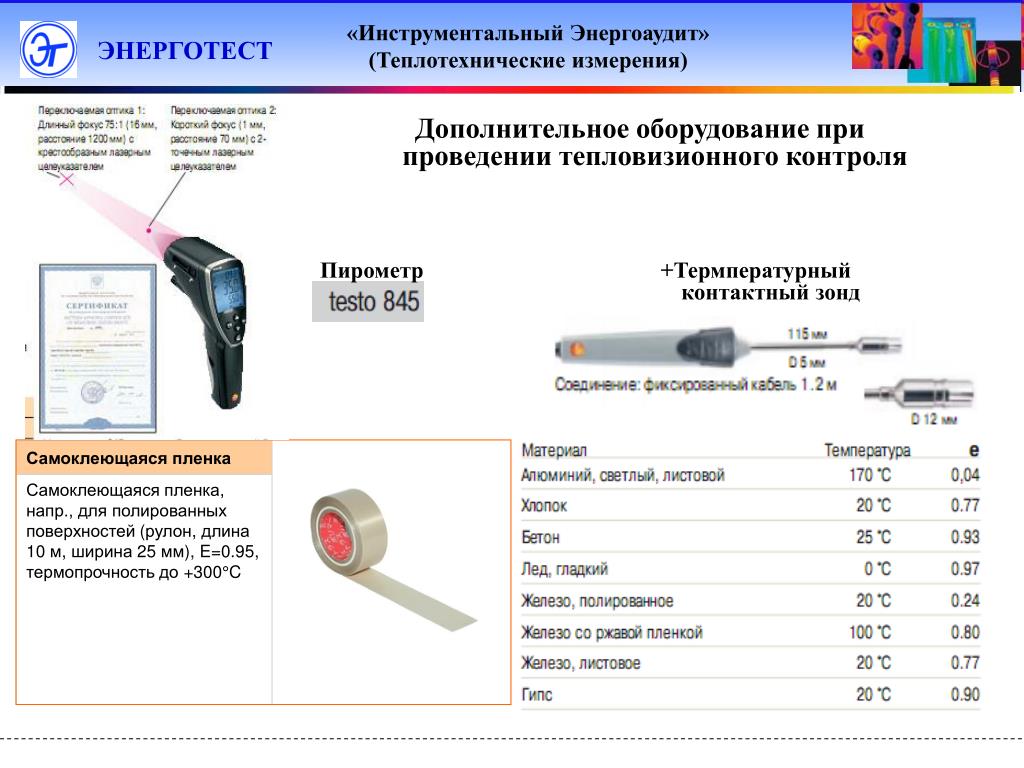

35. Дополнительное оборудование при проведении тепловизионного контроля Пирометр +Термпературный контактный зонд Самоклеющаяся пленка Самоклеющаяся пленка, напр., для полированных поверхностей (рулон, длина 10 м, ширина 25 мм), E=0.95, термопрочность до +300°C

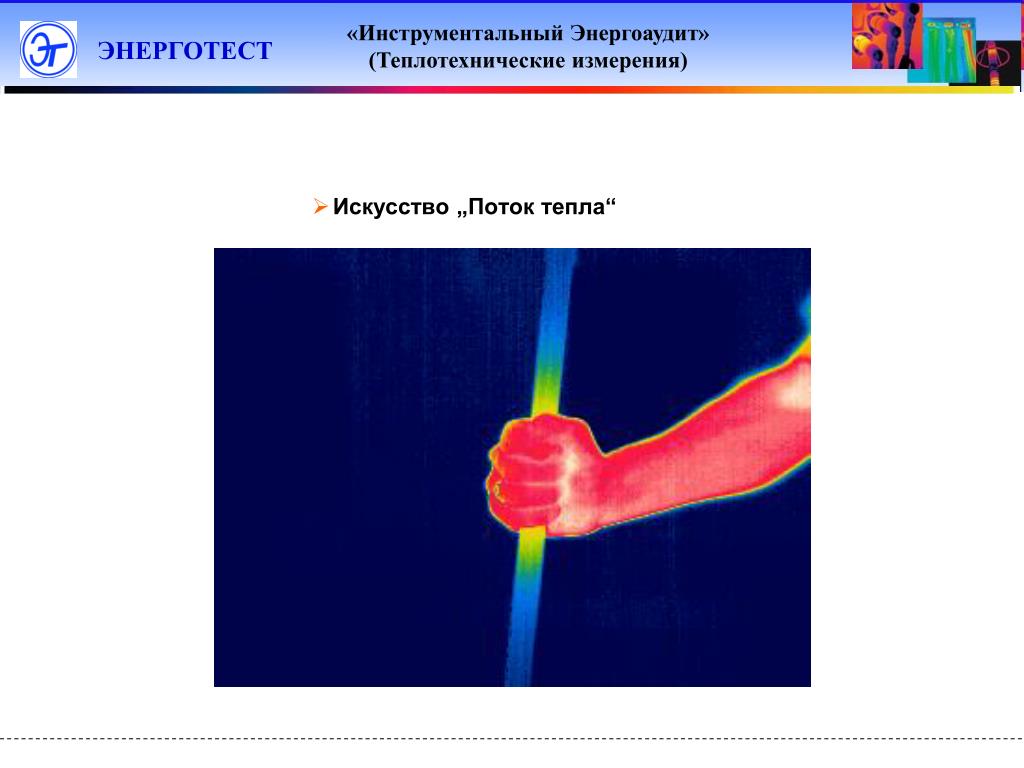

36. Искусство „Поток тепла“

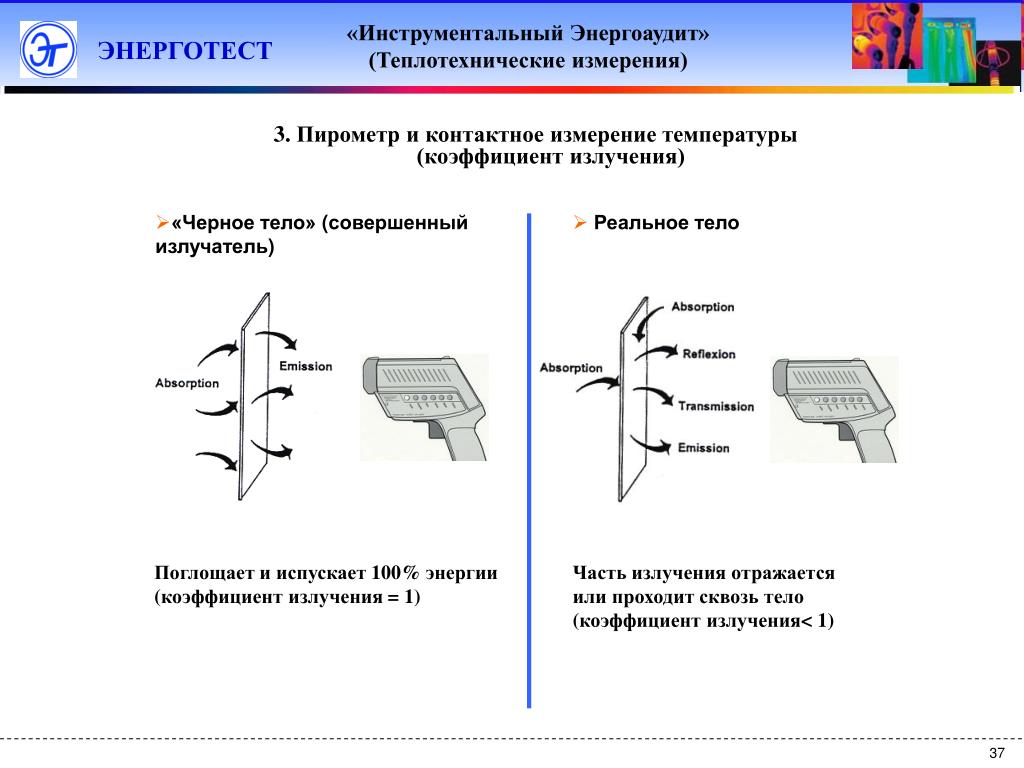

37. «Черное тело» (совершенный излучатель) • Реальное тело Поглощает и испускает 100% энергии (коэффициент излучения = 1) Часть излучения отражается или проходит сквозь тело (коэффициент излучения< 1) 3. Пирометр и контактное измерение температуры (коэффициент излучения)

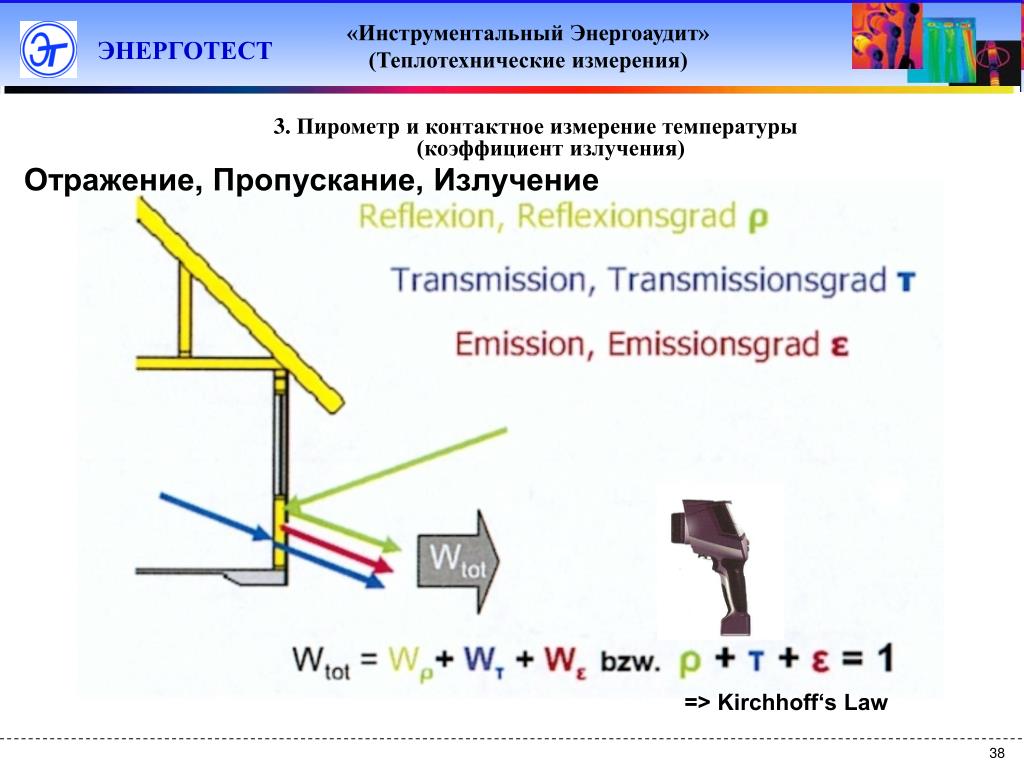

38. 3. Пирометр и контактное измерение температуры (коэффициент излучения) Отражение, Пропускание,Излучение => Kirchhoff‘s Law

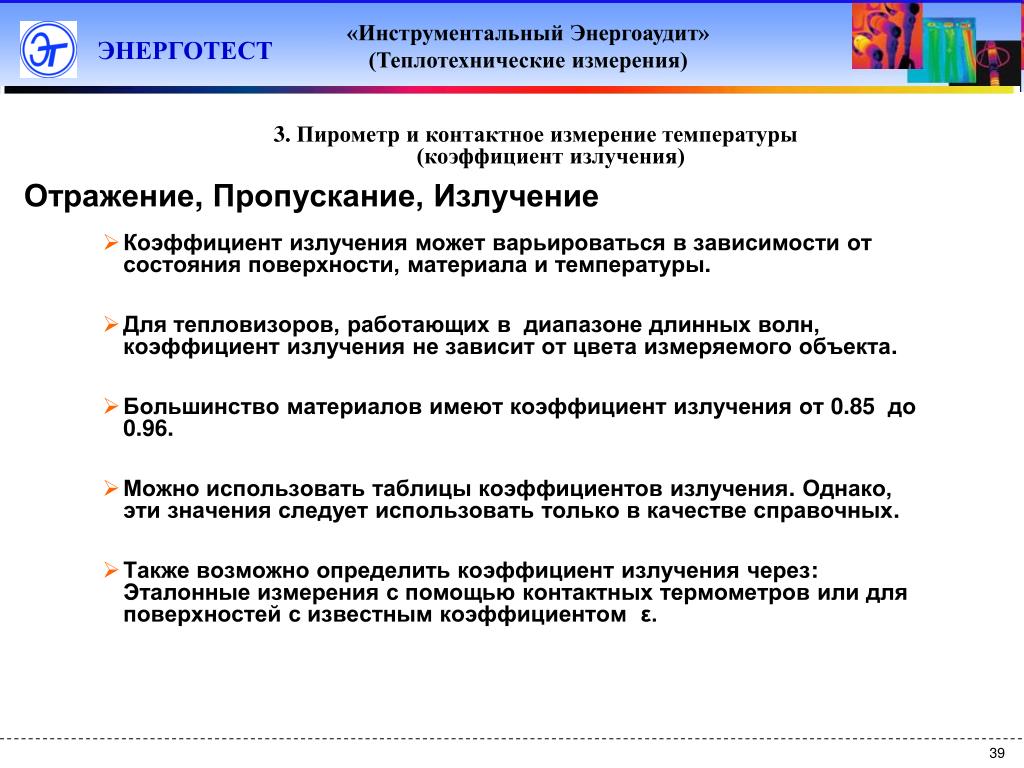

39. Отражение, Пропускание,Излучение 3. Пирометр и контактное измерение температуры (коэффициент излучения) • Коэффициент излучения может варьироваться в зависимости от состояния поверхности, материала и температуры. • Для тепловизоров, работающих в диапазоне длинных волн, коэффициент излучения не зависит от цвета измеряемого объекта. • Большинство материалов имеют коэффициент излучения от 0.85 до 0.96. • Можно использовать таблицы коэффициентов излучения. Однако, эти значения следует использовать только в качестве справочных. • Также возможно определить коэффициент излучения через:Эталонные измерения с помощью контактных термометров или для поверхностей с известным коэффициентом ε.

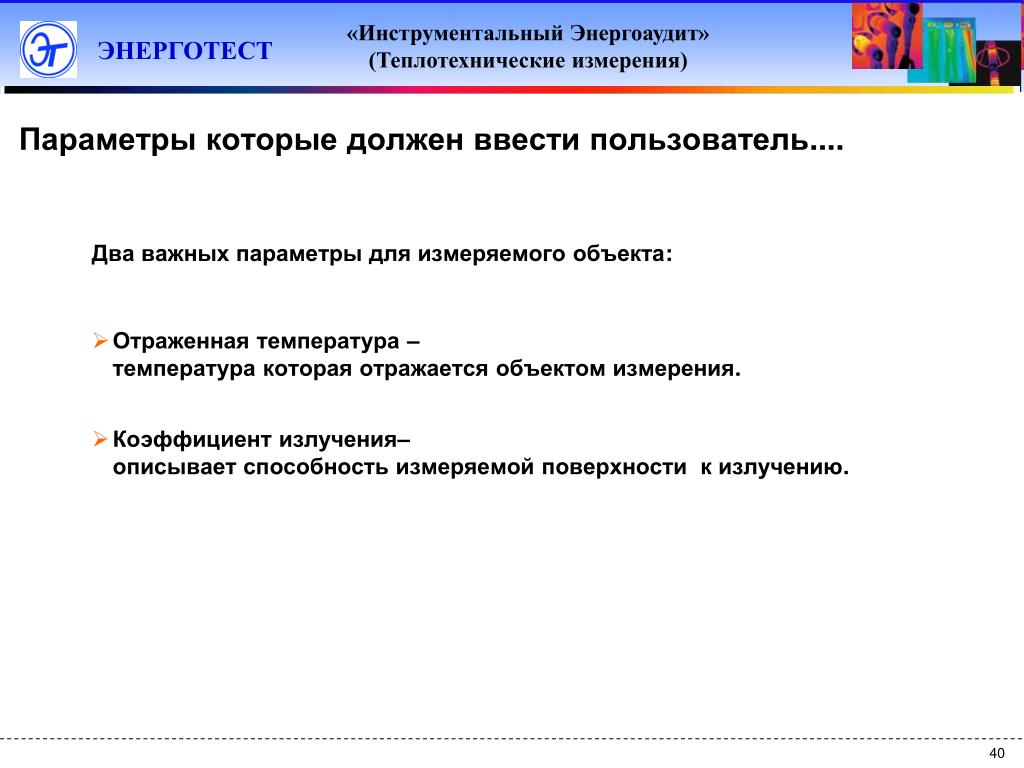

40. Параметры которые должен ввести пользователь.... Два важных параметры для измеряемого объекта: • Отраженная температура –температура которая отражается объектом измерения. • Коэффициент излучения– описывает способность измеряемой поверхности к излучению.

41. Примеры применения промышленная термография Перегретое электрическое соединение? Нет! Просто отражение термографа

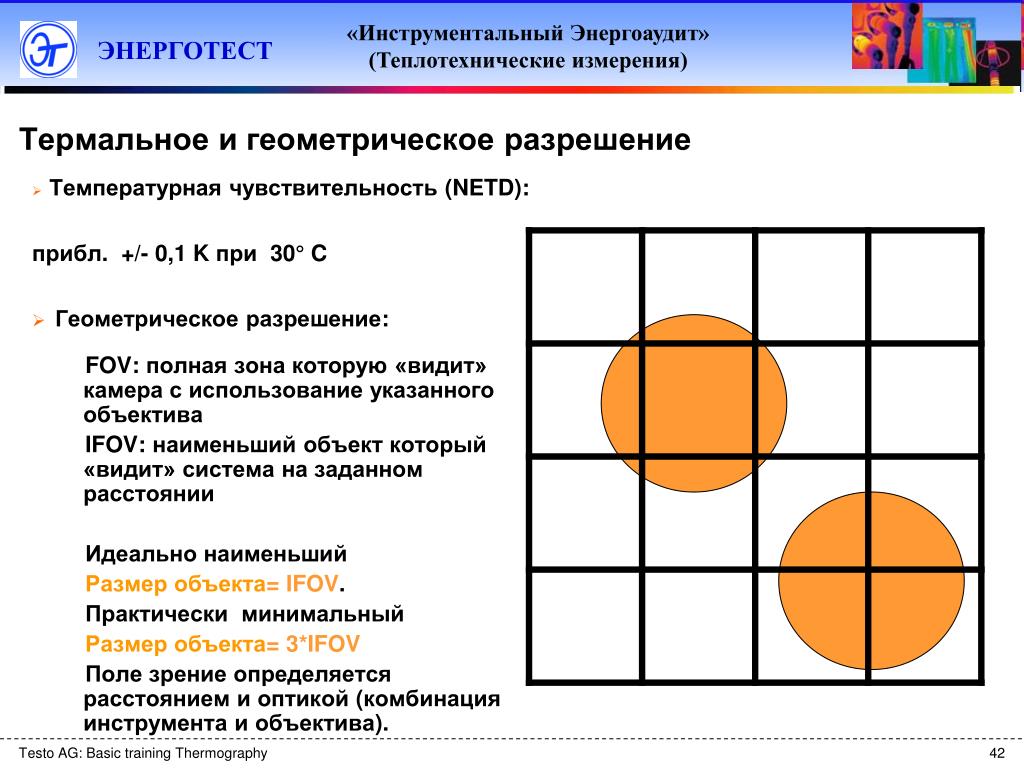

42. Testo AG: Basic training Thermography Термальное и геометрическое разрешение • Температурная чувствительность (NETD): прибл. +/- 0,1 K при 30° C • Геометрическое разрешение: FOV: полная зона которую «видит» камера с использование указанного объектива IFOV: наименьший объект который «видит» система на заданном расстоянии Идеально наименьший Размер объекта= IFOV. Практически минимальный Размер объекта= 3*IFOV Поле зрение определяется расстоянием и оптикой (комбинация инструмента и объектива).
