Sondagem à Percussão

1. Sondagem à Percussão

2. O que é Sondagem ? • Procedimento Geotécnico para conhecimento das características do Subsolo. • Perfuração de Diâmetro de 2 ½ ” , coletando-se os dados relativos a cada metro de perfuração. Coleta de amostra do Solo.

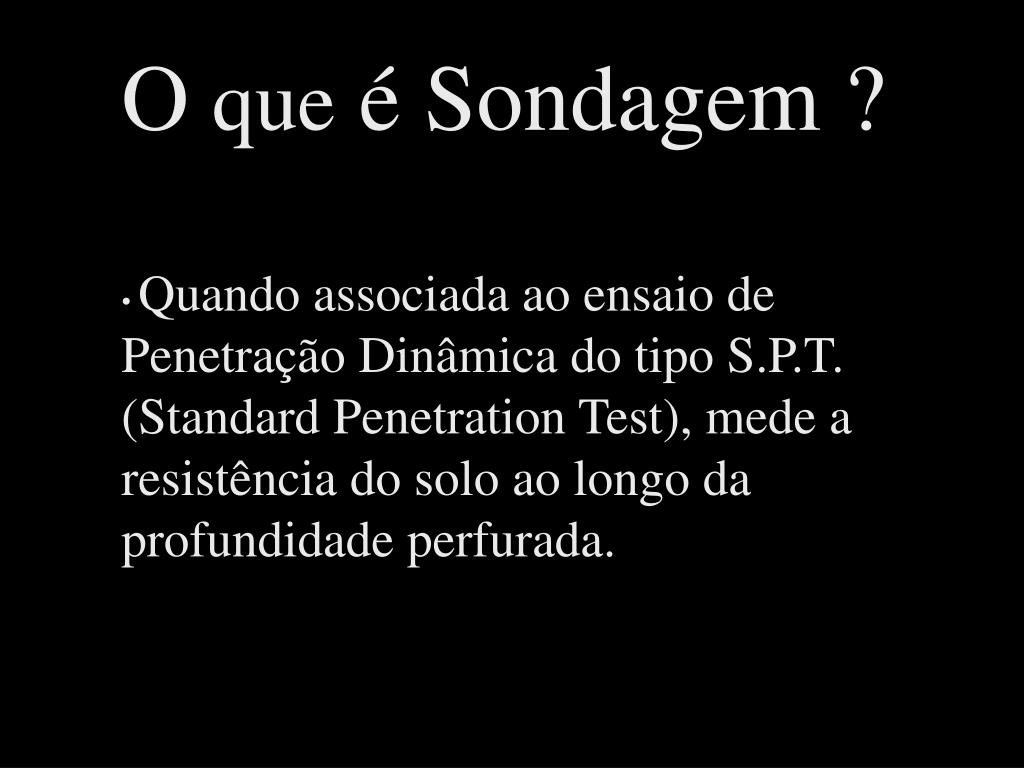

3. O que é Sondagem ? • Quando associada ao ensaio de Penetração Dinâmica do tipo S.P.T. (Standard Penetration Test), mede a resistência do solo ao longo da profundidade perfurada.

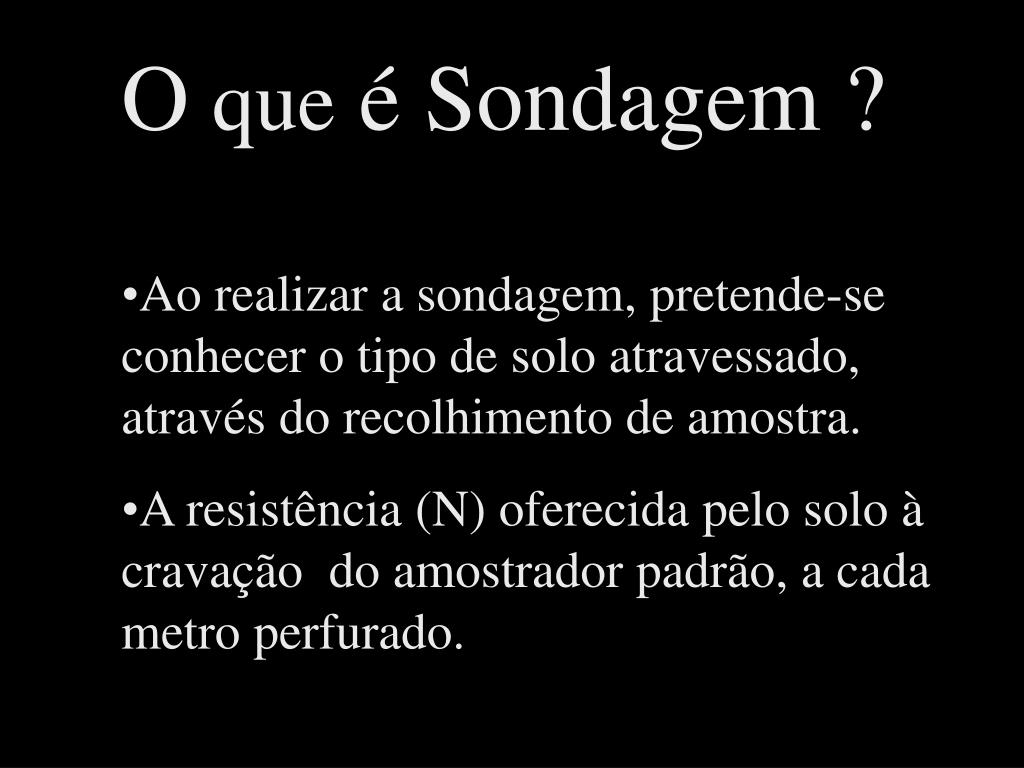

4. O que é Sondagem ? • Ao realizar a sondagem, pretende-se conhecer o tipo de solo atravessado, através do recolhimento de amostra. • A resistência (N) oferecida pelo solo à cravação do amostrador padrão, a cada metro perfurado.

5. O que é Sondagem ? • O nível d’água ou níveis d’água, quando encontrados durante a perfuração, devem ser anotados. • A amostra é coletada com a cravação de um amostrador padrão para o S.P.T. através da queda livre de um peso de 65 Kg, caindo de uma altura de 0,75 m.

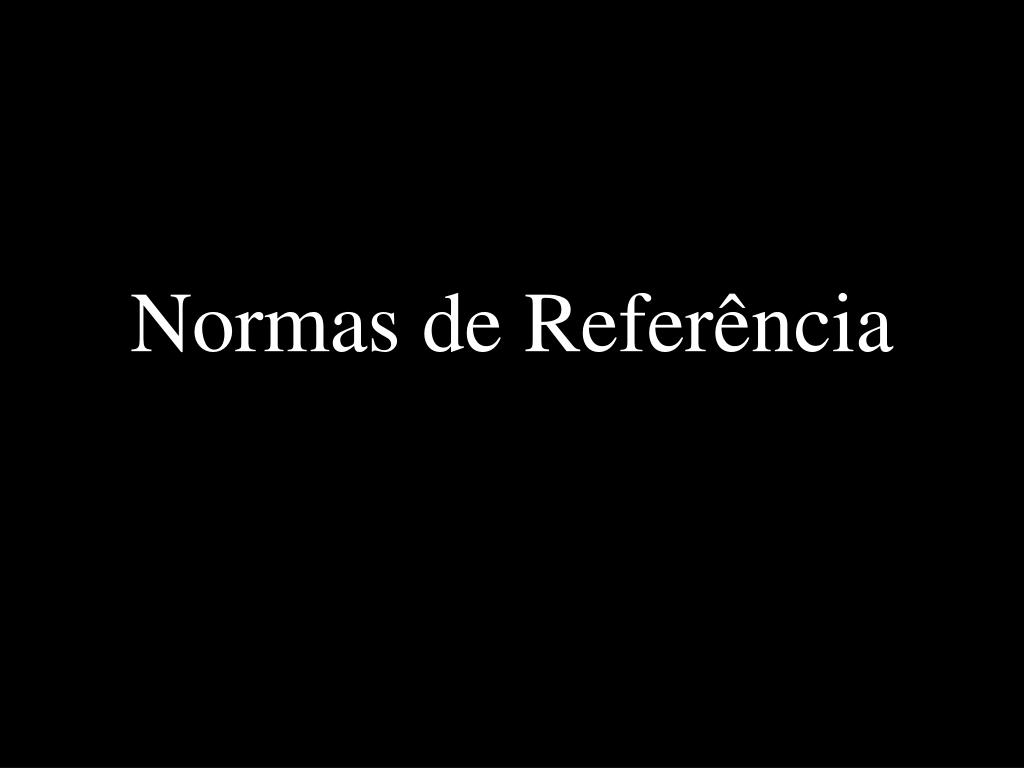

6. Normas de Referência

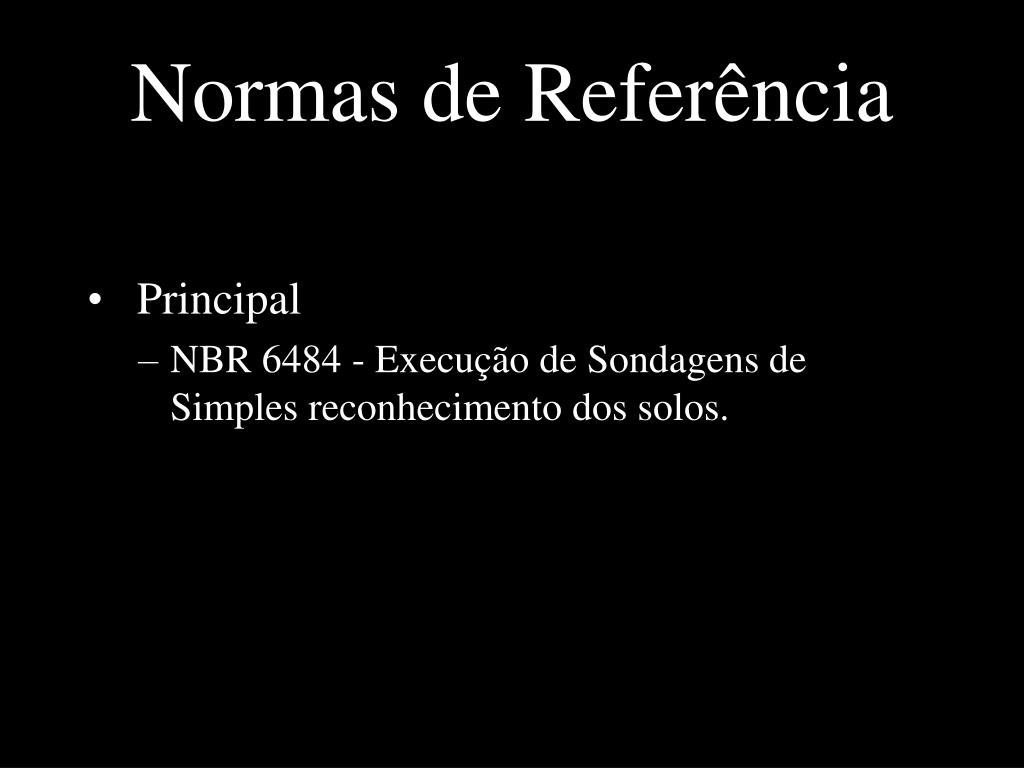

7. Normas de Referência • Principal • NBR 6484 - Execução de Sondagens de Simples reconhecimento dos solos.

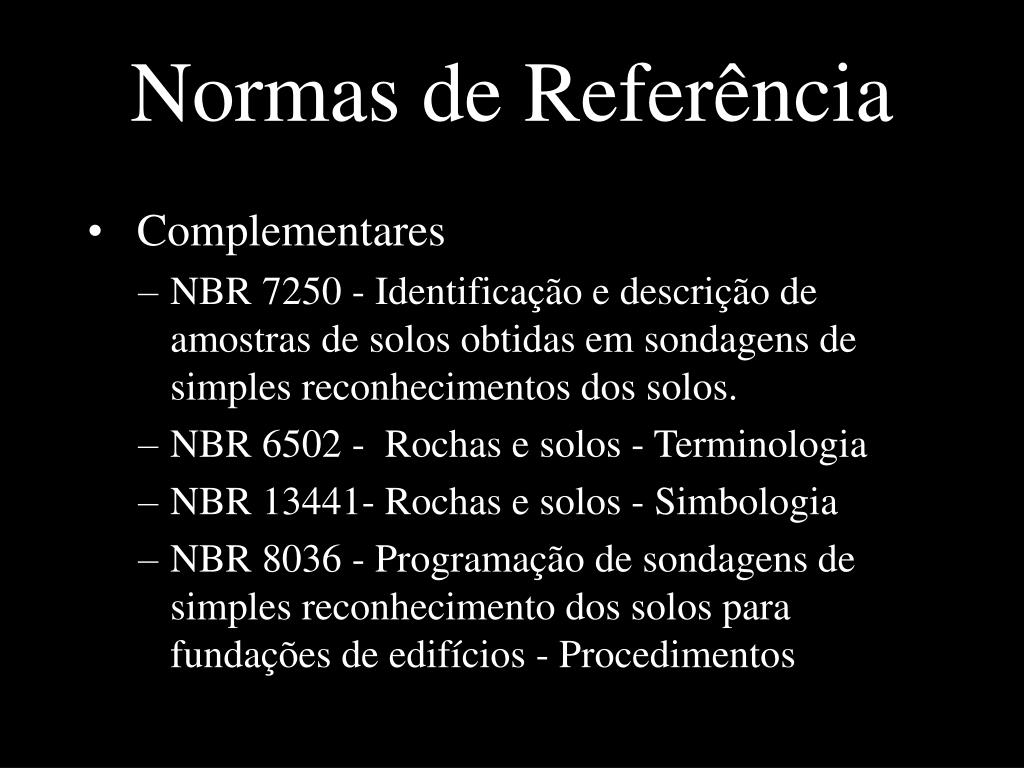

8. Normas de Referência • Complementares • NBR 7250 - Identificação e descrição de amostras de solos obtidas em sondagens de simples reconhecimentos dos solos. • NBR 6502 - Rochas e solos - Terminologia • NBR 13441- Rochas e solos - Simbologia • NBR 8036 - Programação de sondagens de simples reconhecimento dos solos para fundações de edifícios - Procedimentos

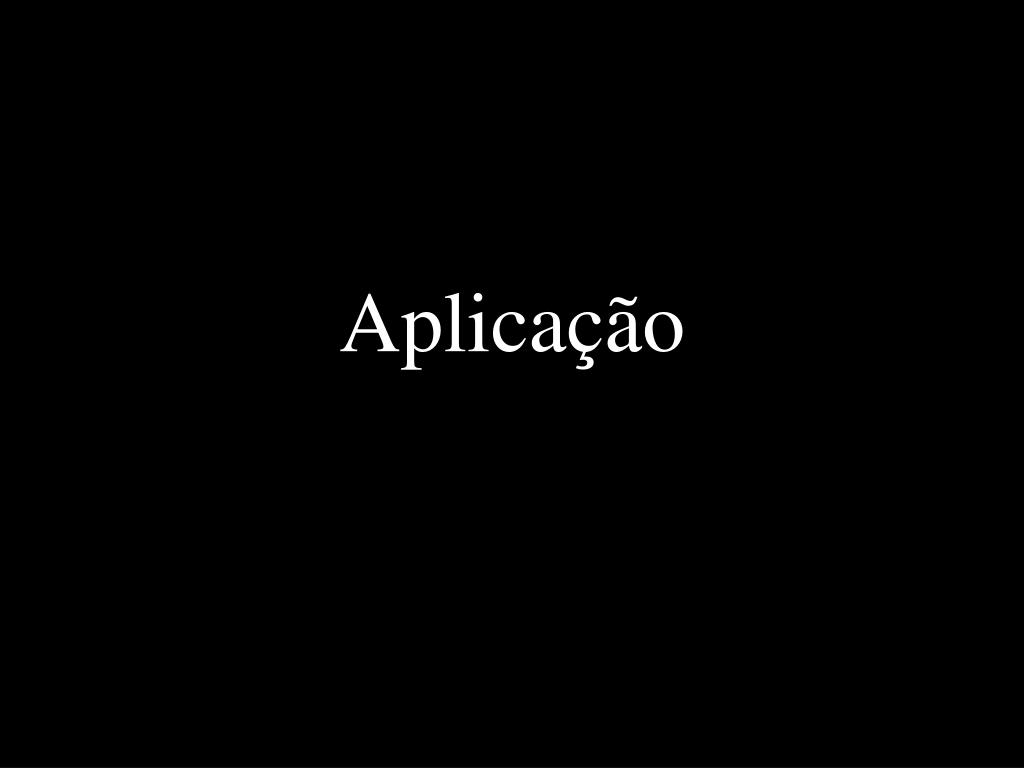

9. Aplicação

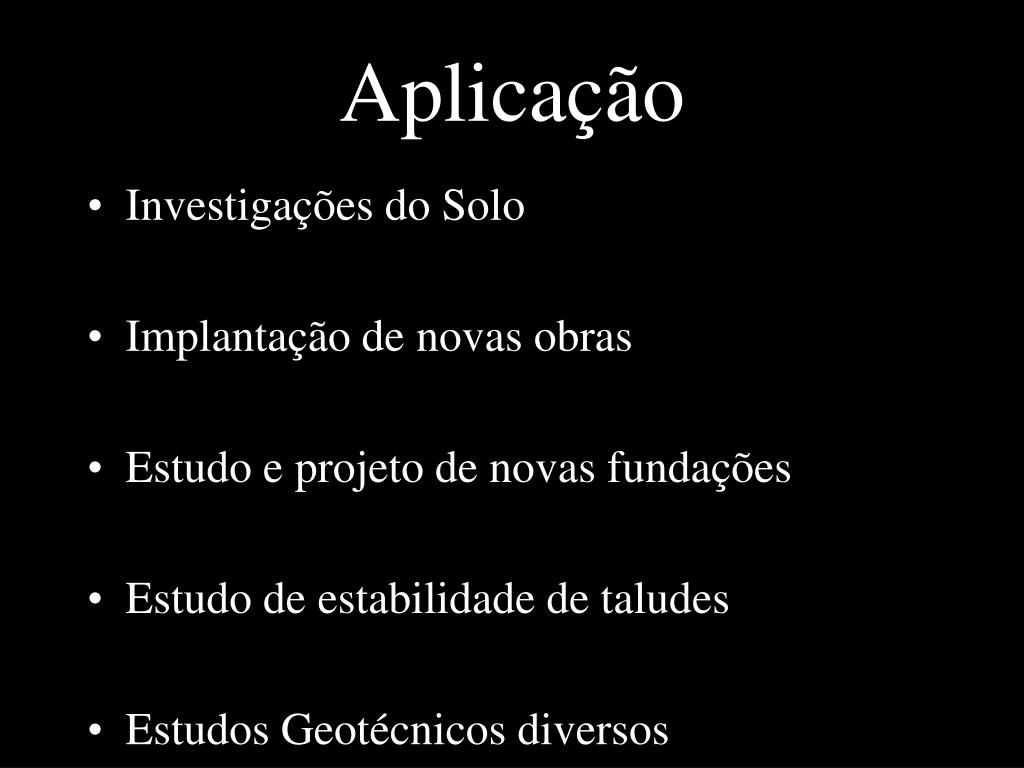

10. Aplicação • Investigações do Solo • Implantação de novas obras • Estudo e projeto de novas fundações • Estudo de estabilidade de taludes • Estudos Geotécnicos diversos

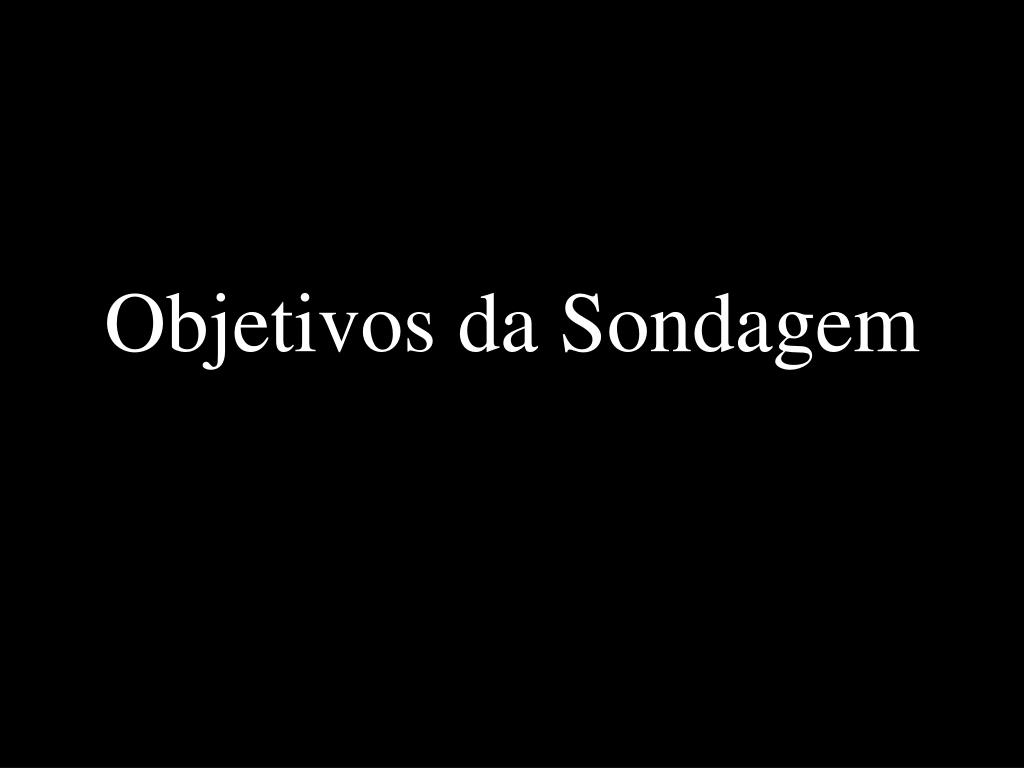

11. Objetivos da Sondagem

12. Objetivos da Sondagem • Determinação da capacidade de suporte de carga do solo • A carga de trabalho deve ser menor que a capacidade de carga do solo. • Verificação quanto a possibilidade de recalques total e diferencial • Devem ser compatíveis com a estrutura de modo que a mesma não seja danificada pelo movimento das fundações.

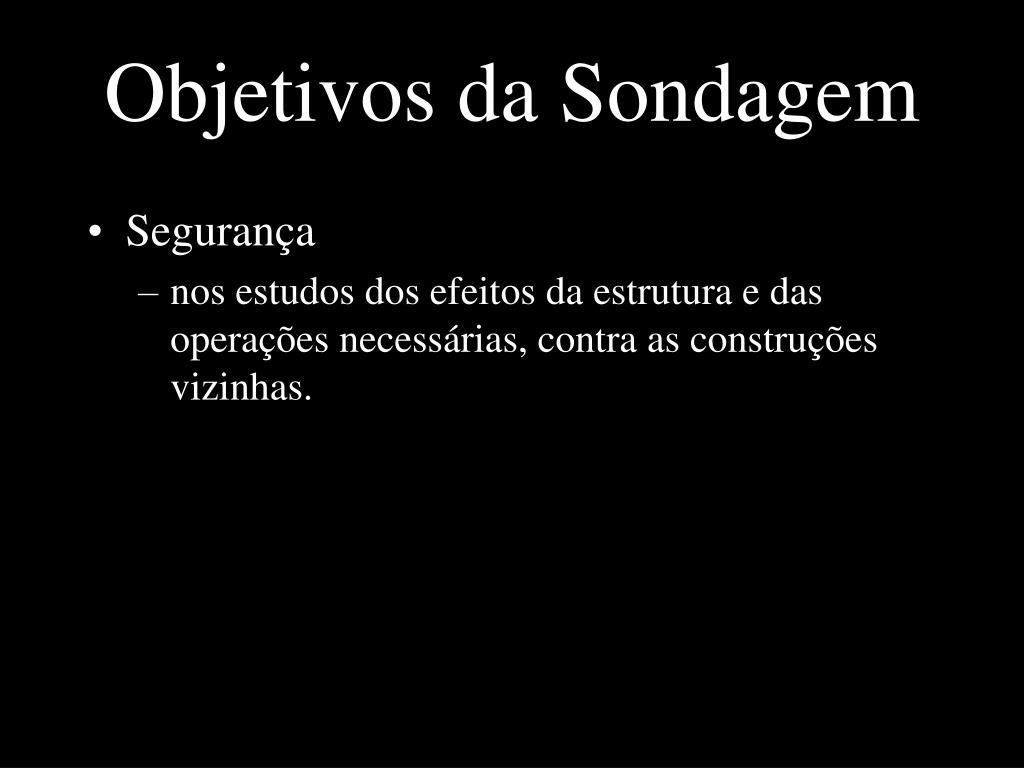

13. Objetivos da Sondagem • Segurança • nos estudos dos efeitos da estrutura e das operações necessárias, contra as construções vizinhas.

14. Custos O quanto é crítico?

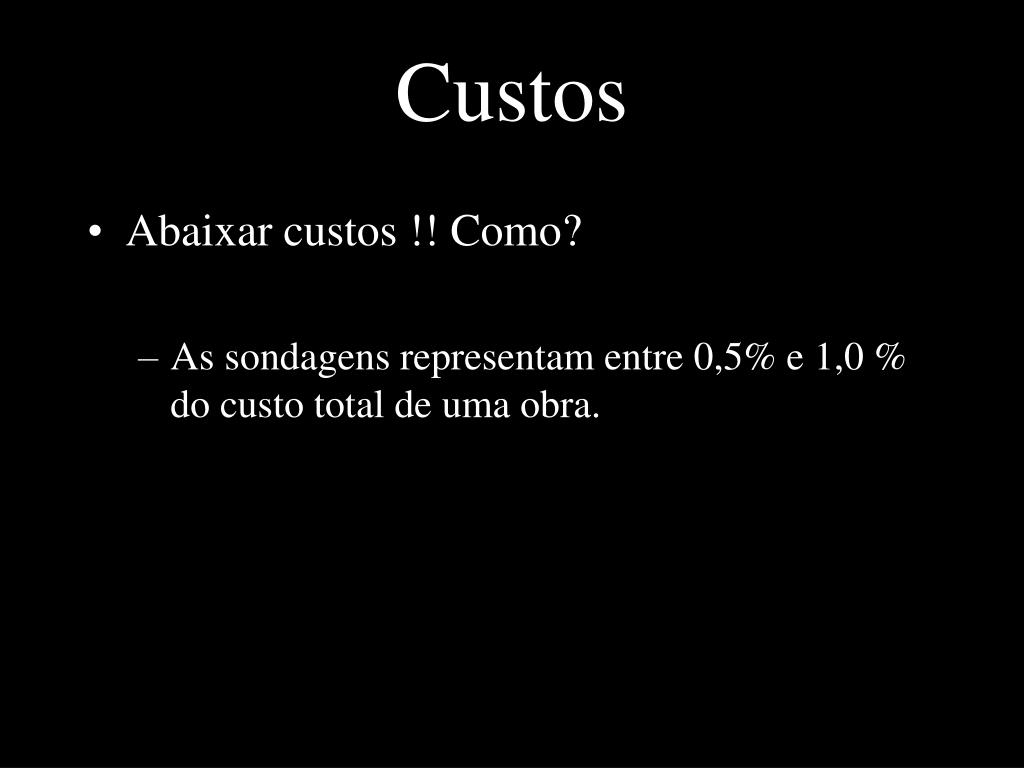

15. Custos • Abaixar custos !! Como? • As sondagens representam entre 0,5% e 1,0 % do custo total de uma obra.

16. Custos • Abaixar custos !! Como? • A porcentagem mais baixa refere-se aos grandes projetos, sem condições críticas de fundação. • A porcentagem mais alta refere-se aos projetos menores ou com condições desfavoráveis de fundação.

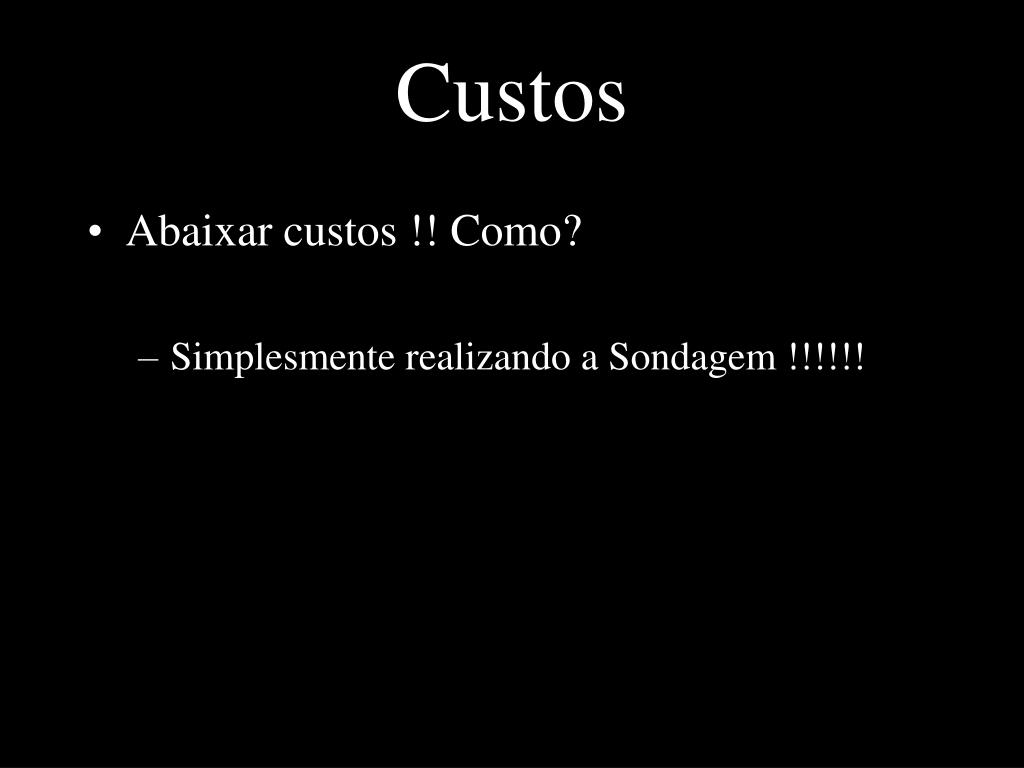

17. Custos • Abaixar custos !! Como? • Simplesmente realizando a Sondagem !!!!!!

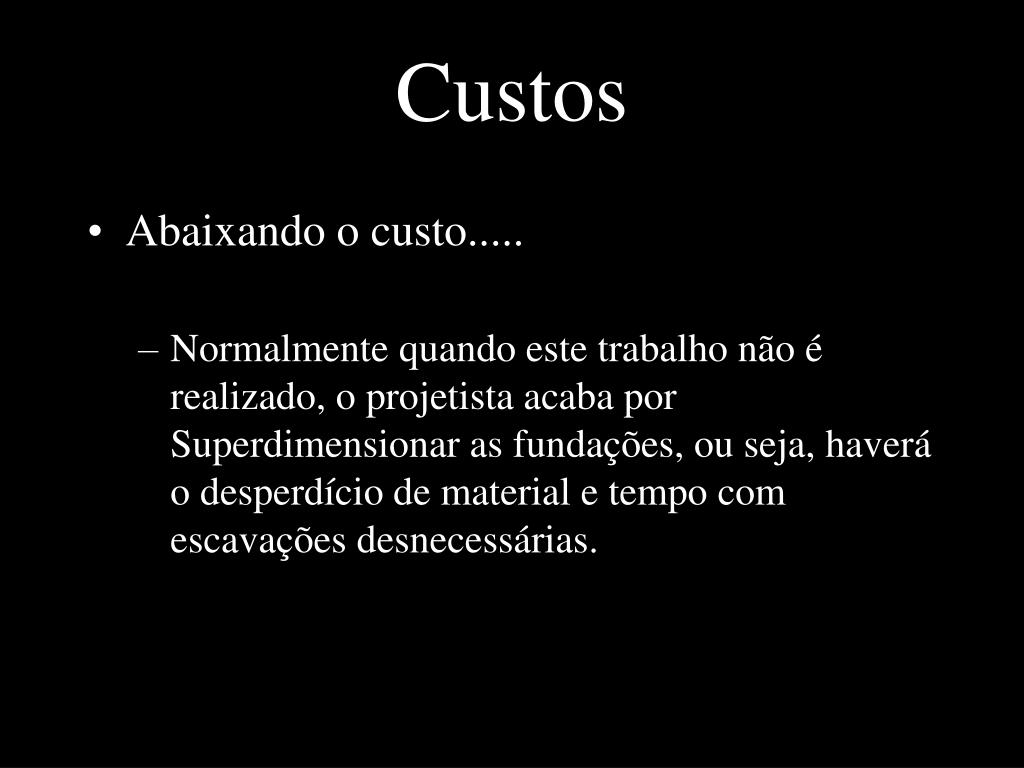

18. Custos • Abaixando o custo..... • Normalmente quando este trabalho não é realizado, o projetista acaba por Superdimensionar as fundações, ou seja, haverá o desperdício de material e tempo com escavações desnecessárias.

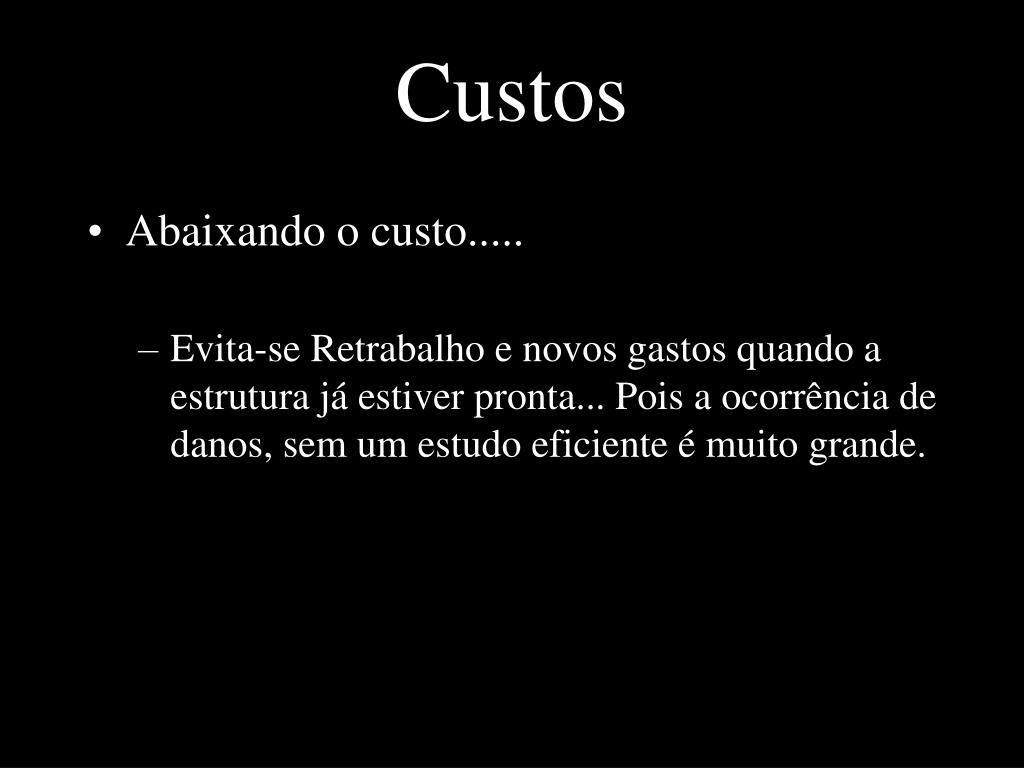

19. Custos • Abaixando o custo..... • Evita-se Retrabalho e novos gastos quando a estrutura já estiver pronta... Pois a ocorrência de danos, sem um estudo eficiente é muito grande.

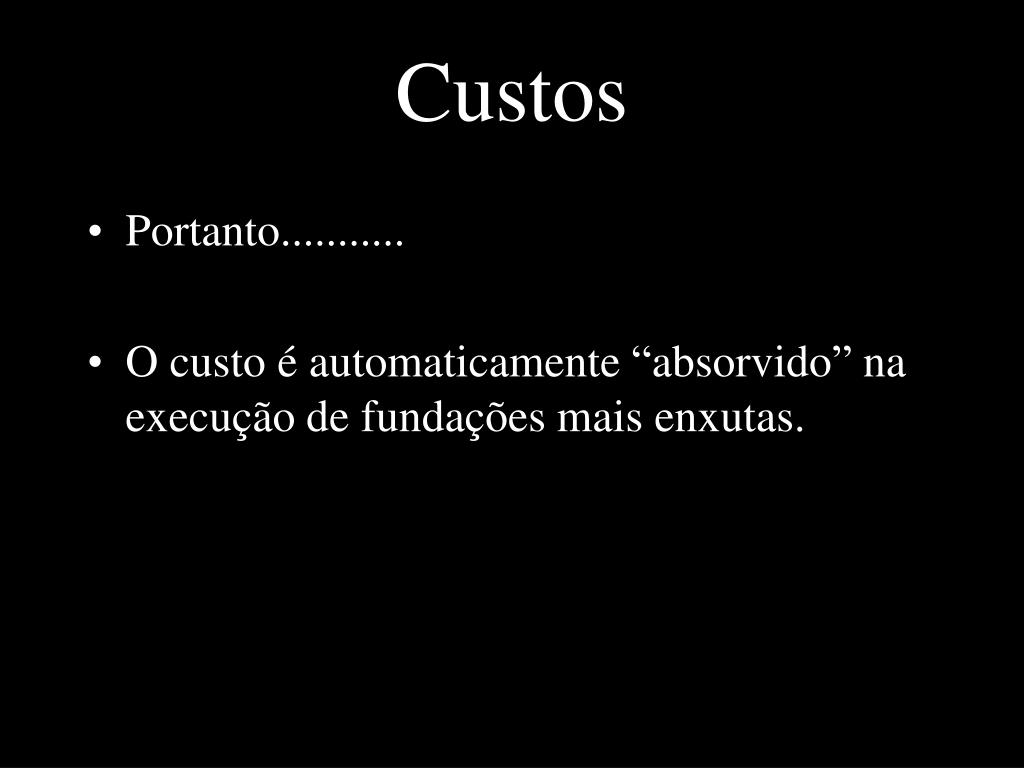

20. Custos • Portanto........... • O custo é automaticamente “absorvido” na execução de fundações mais enxutas.

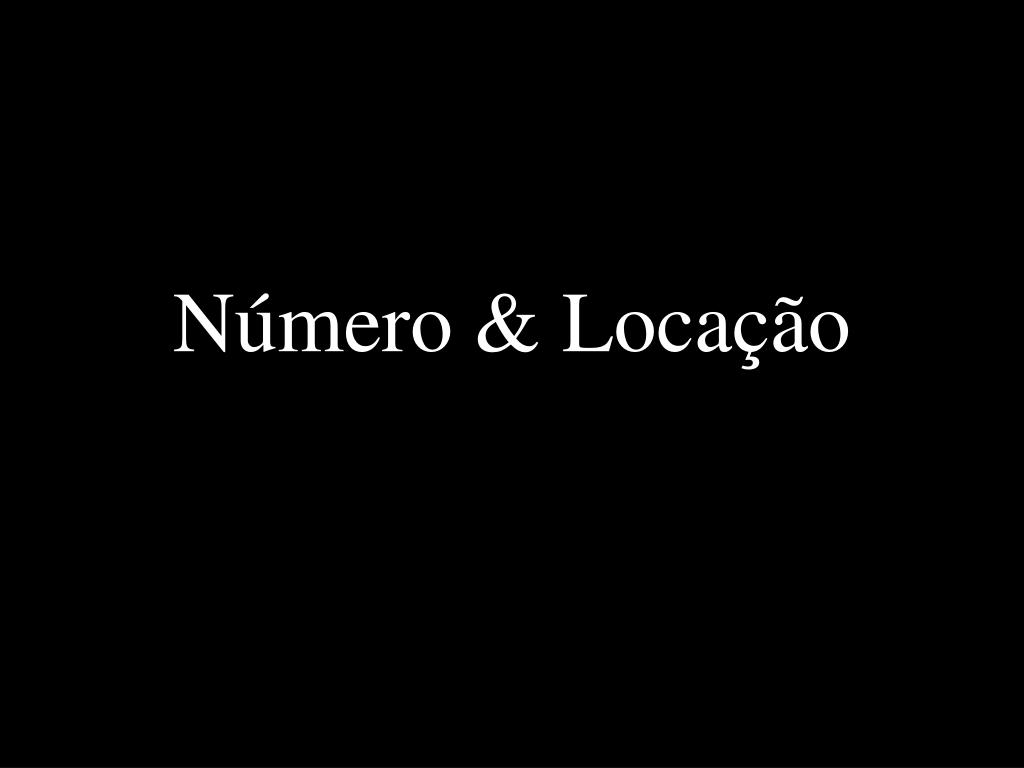

21. Número & Locação

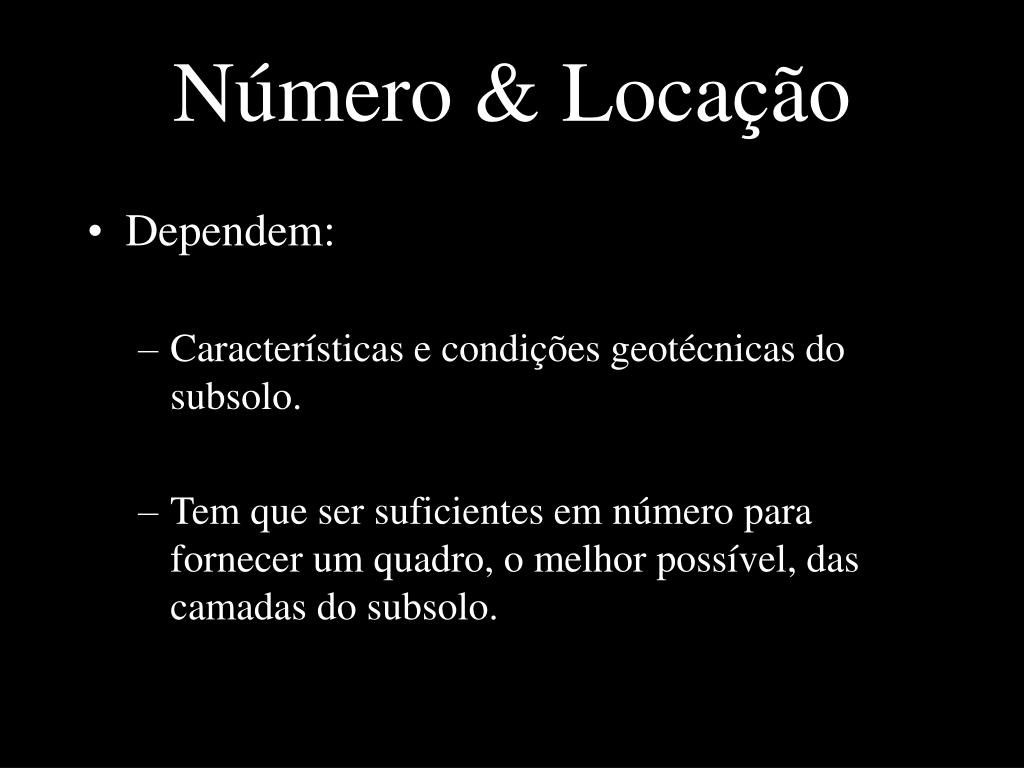

22. Número & Locação • Dependem: • Características e condições geotécnicas do subsolo. • Tem que ser suficientes em número para fornecer um quadro, o melhor possível, das camadas do subsolo.

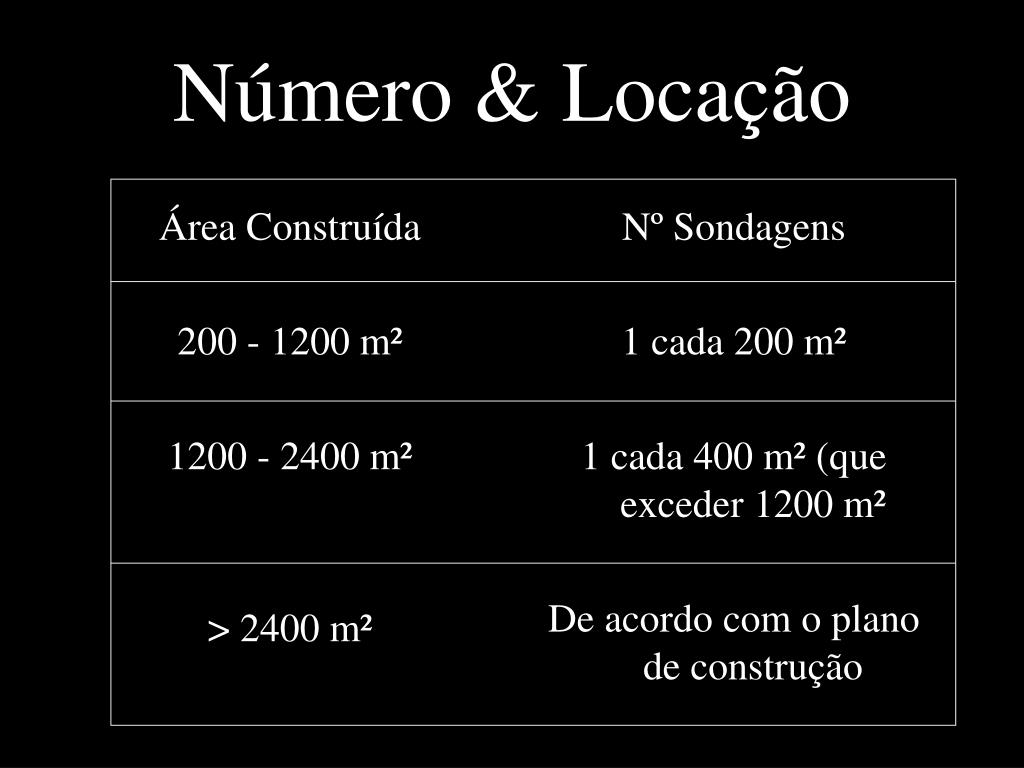

23. Área Construída 200 - 1200 m² 1200 - 2400 m² > 2400 m² Nº Sondagens 1 cada 200 m² 1 cada 400 m² (que exceder 1200 m² De acordo com o plano de construção Número & Locação

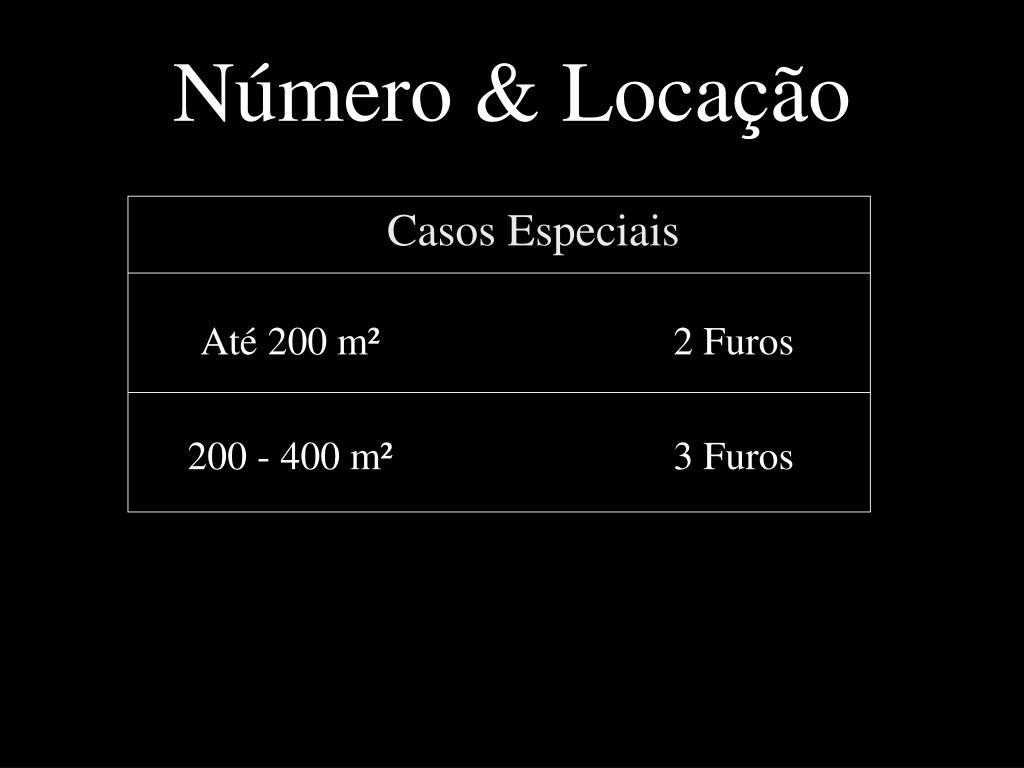

24. Até 200 m² 200 - 400 m² 2 Furos 3 Furos Número & Locação Casos Especiais

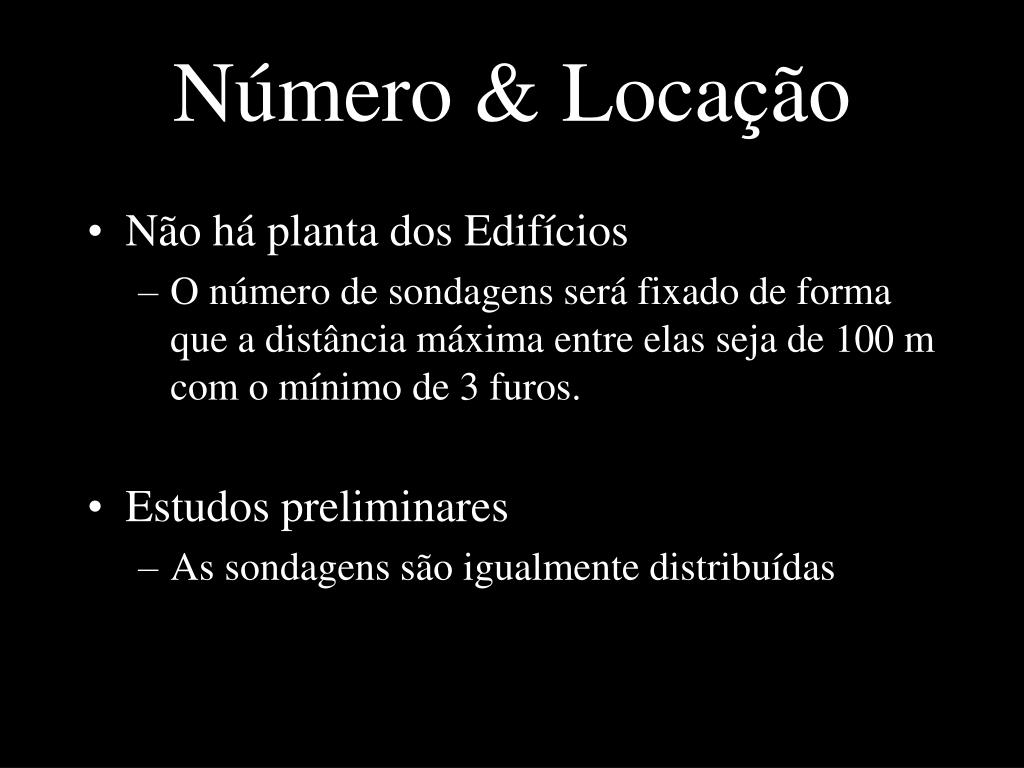

25. Número & Locação • Não há planta dos Edifícios • O número de sondagens será fixado de forma que a distância máxima entre elas seja de 100 m com o mínimo de 3 furos. • Estudos preliminares • As sondagens são igualmente distribuídas

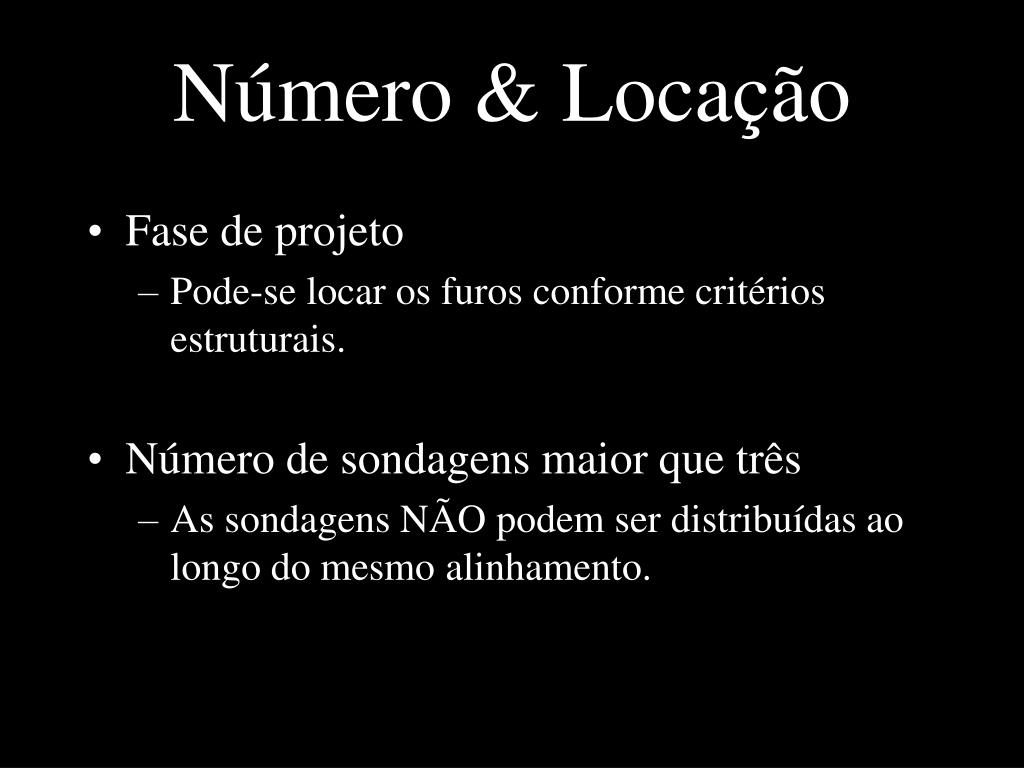

26. Número & Locação • Fase de projeto • Pode-se locar os furos conforme critérios estruturais. • Número de sondagens maior que três • As sondagens NÃO podem ser distribuídas ao longo do mesmo alinhamento.

27. Processo de Perfuração

28. Processo de Perfuração • A perfuração é iniciada com trado Cavadeira até a profundidade de 1m. Trado Cavadeira

29. Processo de Perfuração • Nas operações Subsequentes utiliza-se o Trado Espiral, até que se torne inoperante ou até encontrar o nível de água. Trado Espiral

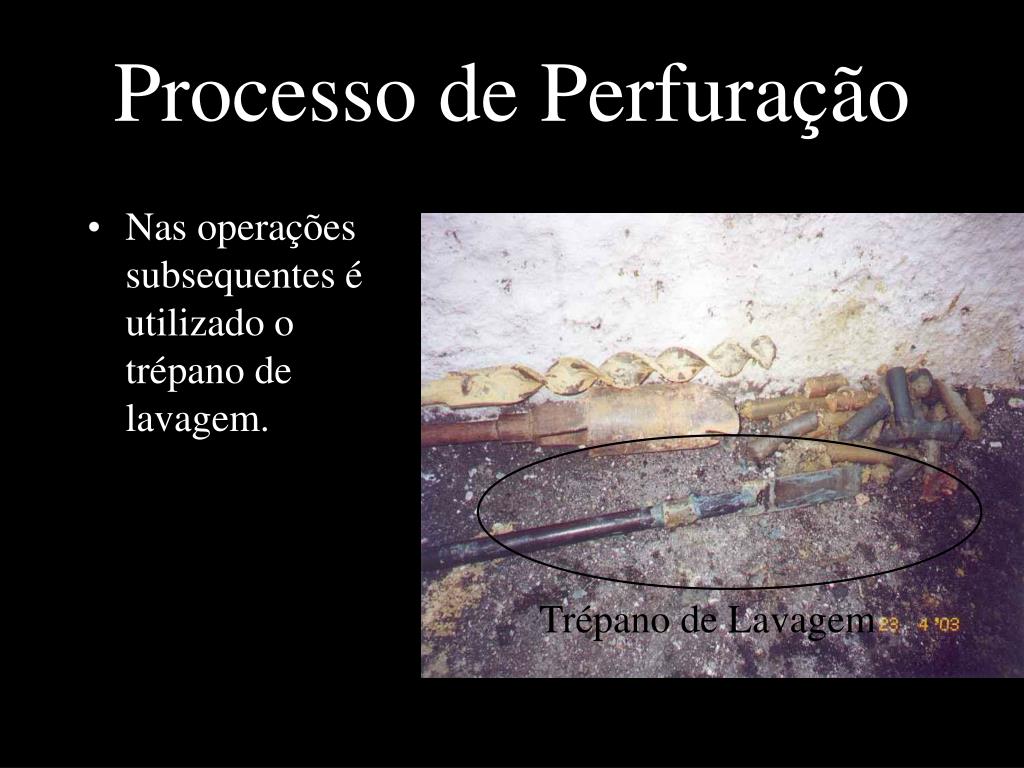

30. Processo de Perfuração • Nas operações subsequentes é utilizado o trépano de lavagem. Trépano de Lavagem

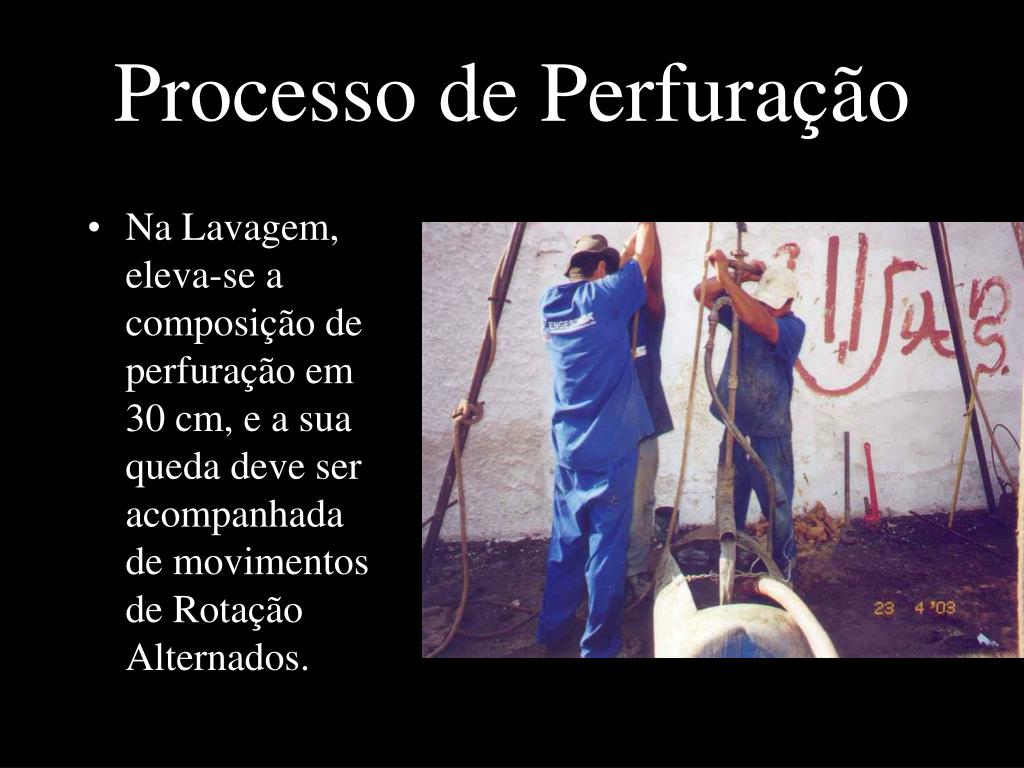

31. Processo de Perfuração • Na Lavagem, eleva-se a composição de perfuração em 30 cm, e a sua queda deve ser acompanhada de movimentos de Rotação Alternados.

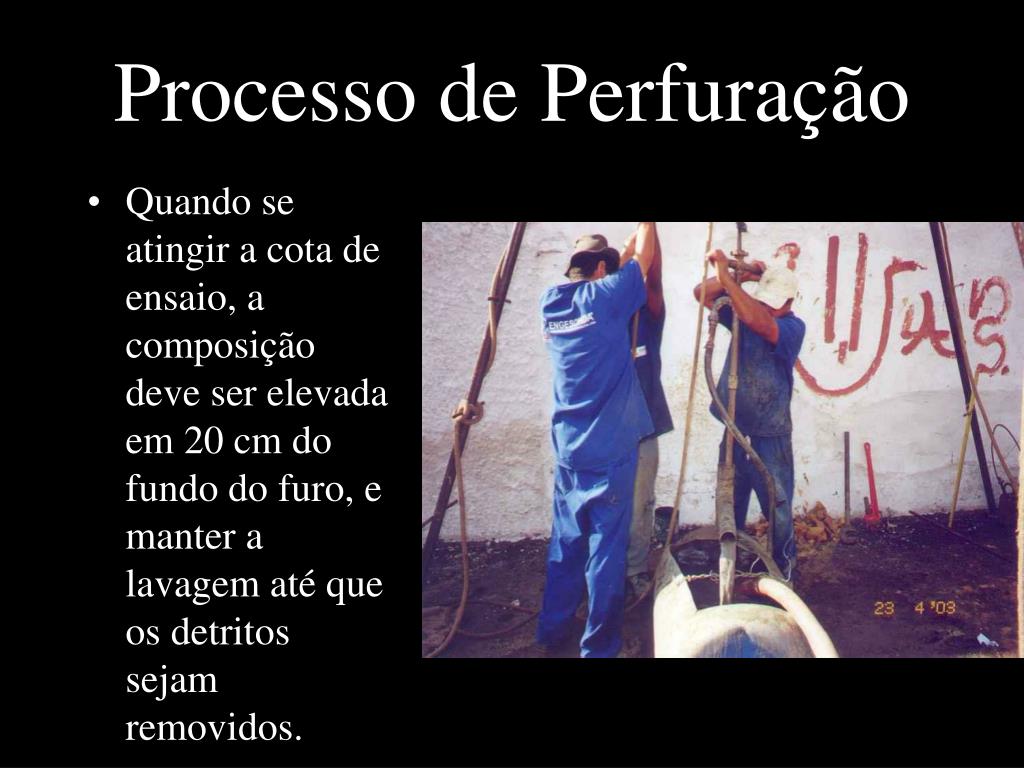

32. Processo de Perfuração • Quando se atingir a cota de ensaio, a composição deve ser elevada em 20 cm do fundo do furo, e manter a lavagem até que os detritos sejam removidos.

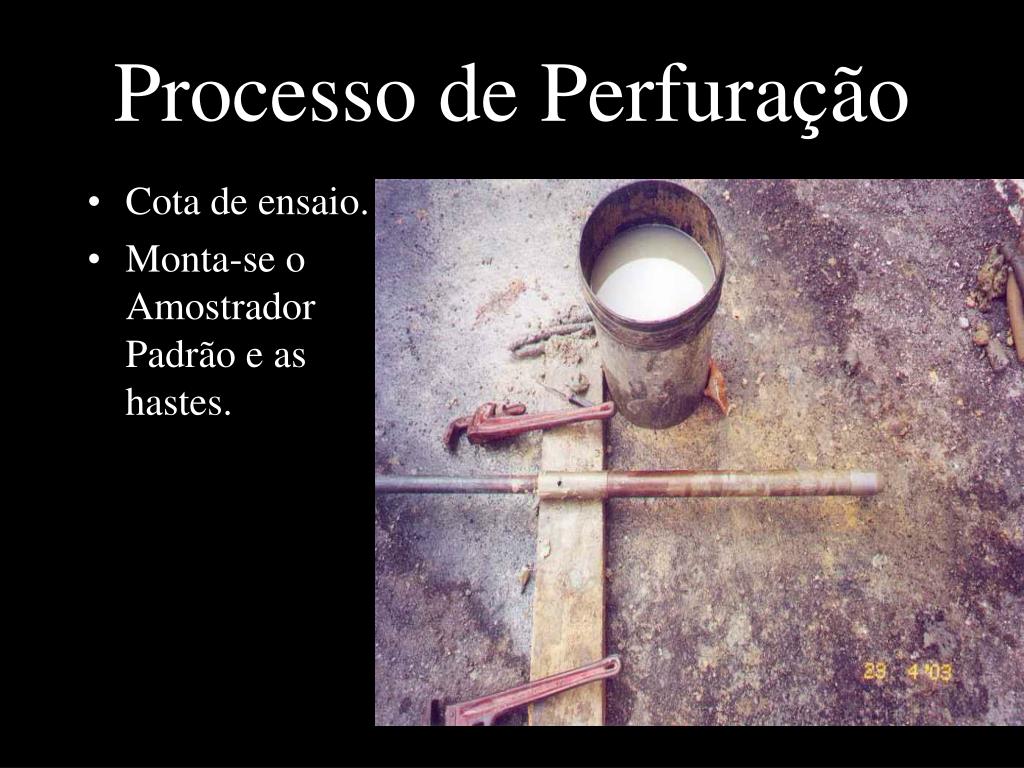

33. Processo de Perfuração • Cota de ensaio. • Monta-se o Amostrador Padrão e as hastes.

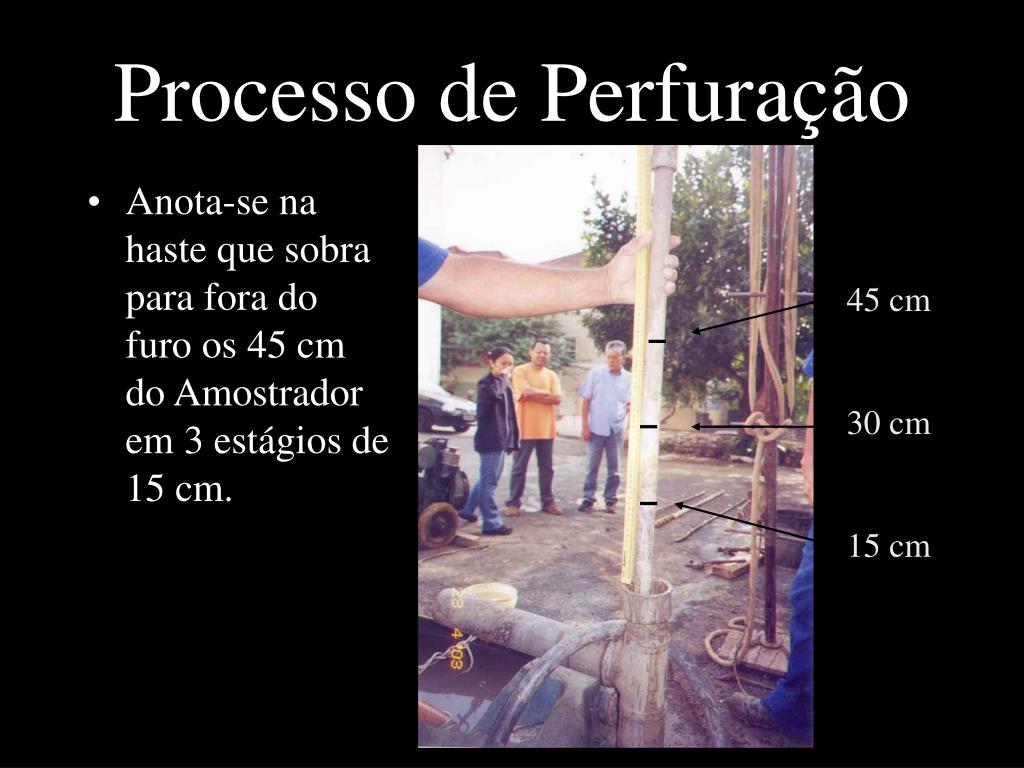

34. Processo de Perfuração • Anota-se na haste que sobra para fora do furo os 45 cm do Amostrador em 3 estágios de 15 cm. 45 cm 30 cm 15 cm

35. Processo de Perfuração • Coloca-se a cabeça de bater • Monta-se o Peso (sem bater !! )

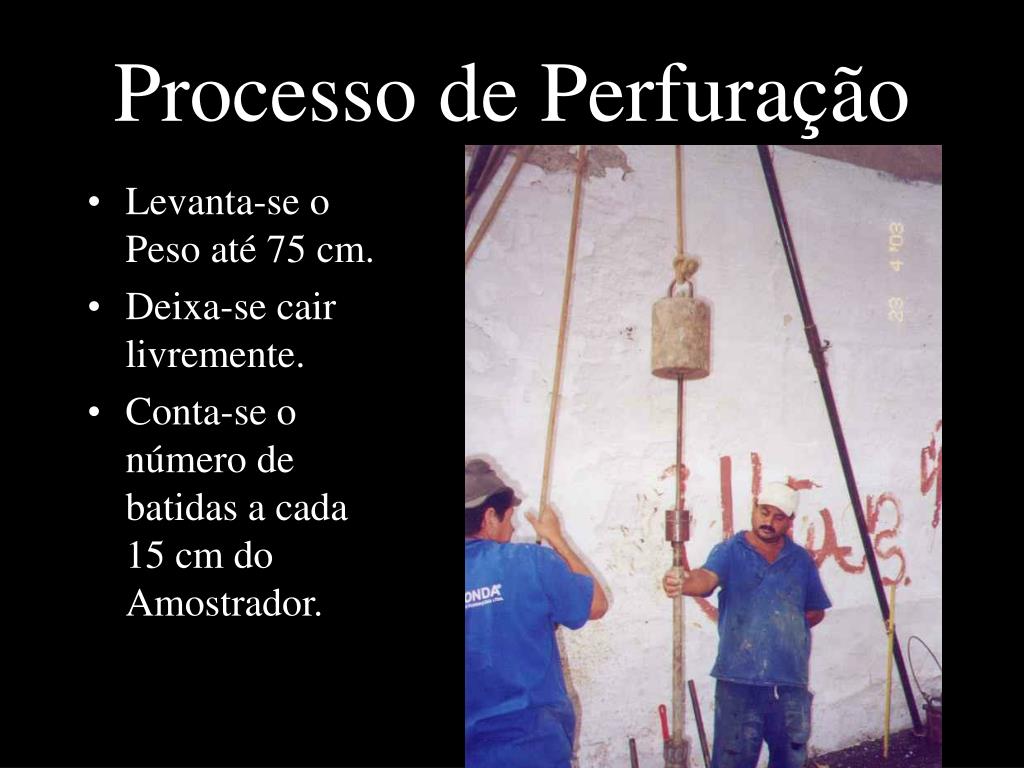

36. Processo de Perfuração • Levanta-se o Peso até 75 cm. • Deixa-se cair livremente. • Conta-se o número de batidas a cada 15 cm do Amostrador.

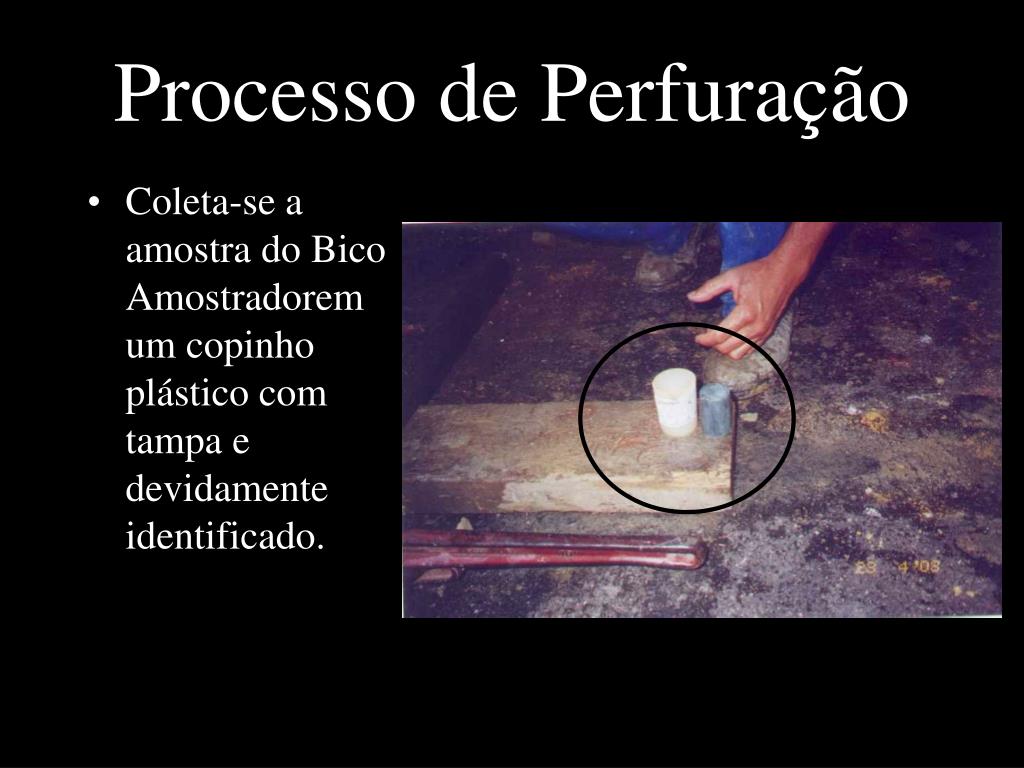

37. Processo de Perfuração • Coleta-se a amostra do Bico Amostradorem um copinho plástico com tampa e devidamente identificado.
