  1. DVB-S6000R电源板 主讲：刘晓书 重庆科能高级技工学校

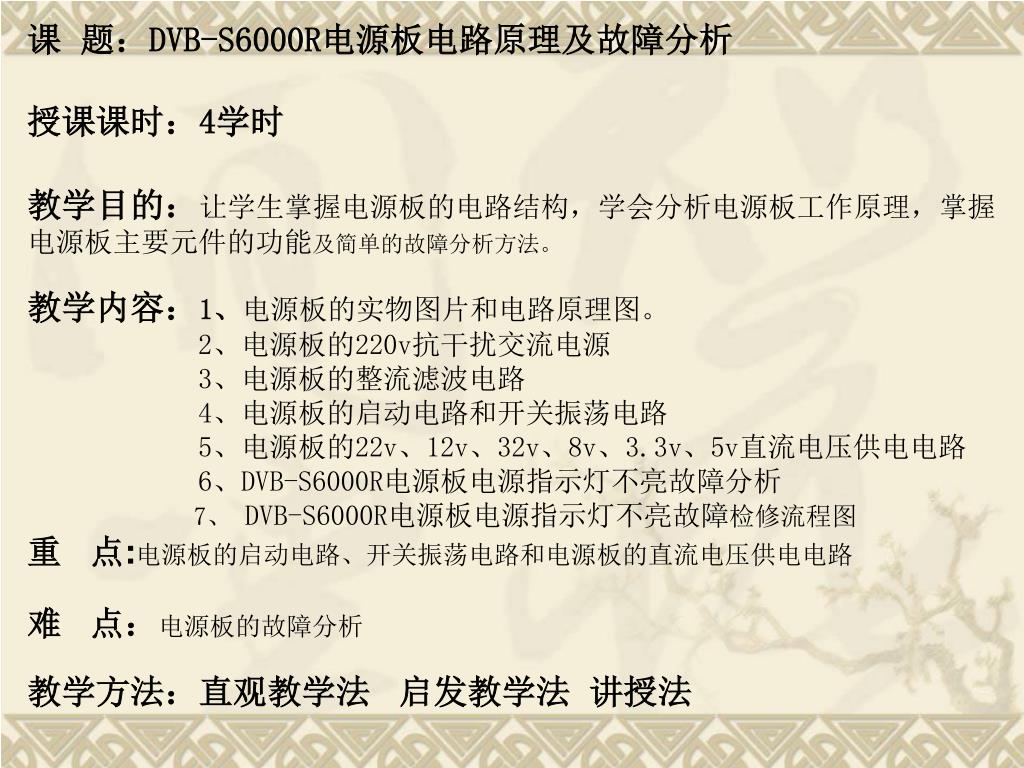

  2. 课 题：DVB-S6000R电源板电路原理及故障分析授课课时：4学时教学目的：让学生掌握电源板的电路结构，学会分析电源板工作原理，掌握电源板主要元件的功能及简单的故障分析方法。教学内容：1、电源板的实物图片和电路原理图。2、电源板的220v抗干扰交流电源3、电源板的整流滤波电路4、电源板的启动电路和开关振荡电路5、电源板的22v、12v、32v、8v、3.3v、5v直流电压供电电路6、DVB-S6000R电源板电源指示灯不亮故障分析7、 DVB-S6000R电源板电源指示灯不亮故障检修流程图重 点:电源板的启动电路、开关振荡电路和电源板的直流电压供电电路难 点：电源板的故障分析教学方法：直观教学法 启发教学法 讲授法

  3. 电源板实物图

  4. 电源板电路原理图

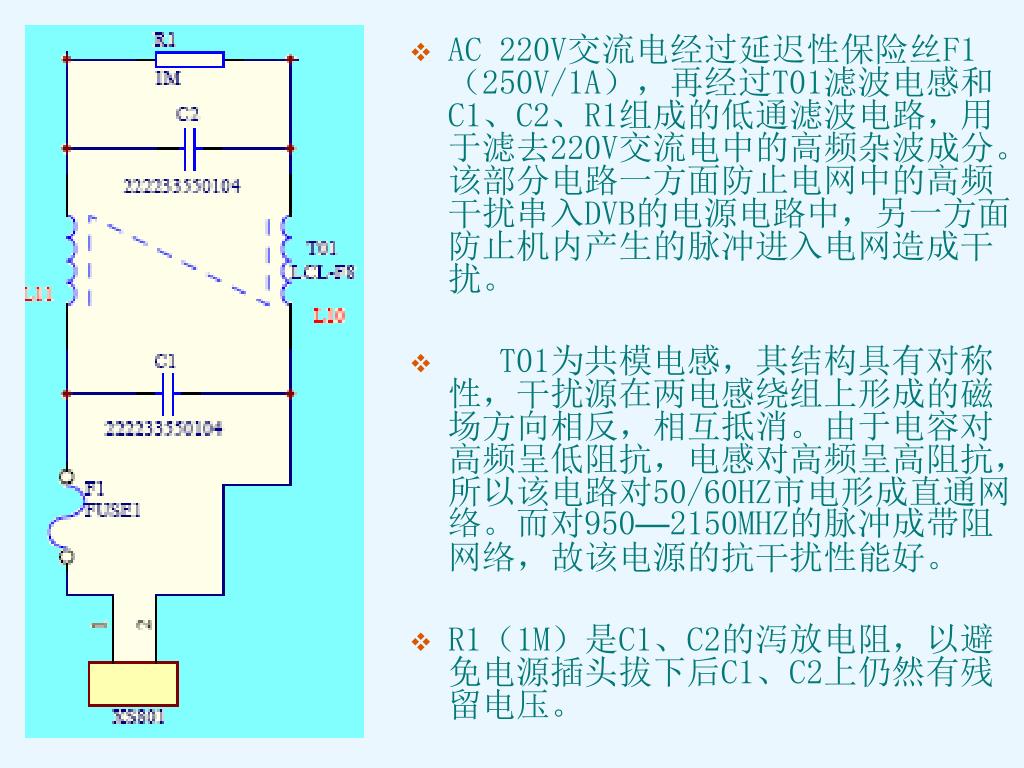

  5. AC 220V交流电经过延迟性保险丝F1（250V/1A），再经过T01滤波电感和C1、C2、R1组成的低通滤波电路，用于滤去220V交流电中的高频杂波成分。该部分电路一方面防止电网中的高频干扰串入DVB的电源电路中，另一方面防止机内产生的脉冲进入电网造成干扰。 T01为共模电感，其结构具有对称性，干扰源在两电感绕组上形成的磁场方向相反，相互抵消。由于电容对高频呈低阻抗，电感对高频呈高阻抗，所以该电路对50/60HZ市电形成直通网络。而对950—2150MHZ的脉冲成带阻网络，故该电源的抗干扰性能好。 R1（1M）是C1、C2的泻放电阻，以避免电源插头拔下后C1、C2上仍然有残留电压。

  6. 消除干扰后的220V交流电经过D1、D2、D3、D4、C3、C4组成的全桥整流和C5（400V/68UF）平滑滤波后，在C5两端得到约300V稳定的直流电压，经过开关变压器向功率管Q1（STP3NC60FP）的D极供电。消除干扰后的220V交流电经过D1、D2、D3、D4、C3、C4组成的全桥整流和C5（400V/68UF）平滑滤波后，在C5两端得到约300V稳定的直流电压，经过开关变压器向功率管Q1（STP3NC60FP）的D极供电。 C3、C4为高频防自激电容，作用有三： ①保护整流二极管，避免在开机瞬间，因滤波电容C5短路而产生的浪涌电流损坏整流二极管； ②防止在整流过程中产生的高次谐波，对DVB产生干扰； ③平衡整流二极管两端的电压。C3和C4串联后，中点接在冷地上，目的是使开关电源进线滤波器的高频地电位与整机冷地高频地电位相等，防止本机中的高频脉冲信号通过接地回路对本机造成干扰。 由于滤波电容C5的容量较大，在开机瞬间有很大的浪涌电流，可能损坏全桥整流电路，因此接入了F1延迟性保险丝，起到保护电路的作用。 浪涌吸收回路：由并联在开关变压器初级①③之间的电阻R4（56K/3W）、C8（1KV/10000P）组成，用于泻放积蓄在变压器漏感上的能量，保护功率管Q1不被击穿。

  7. 电源采用仙童公司生产的电流PWM控制器FAN7554。 工作频率可达500KHZ，该芯片内部集成了启动电路和开关振荡电路，从而减少了外部元器件和系统功耗。同时，该芯片内部集成了过电压保护、过电流保护、过载保护、过流锁定等保护电路，大大提高了系统的稳定性能。 启动电路：由R2、R3、C7组成；

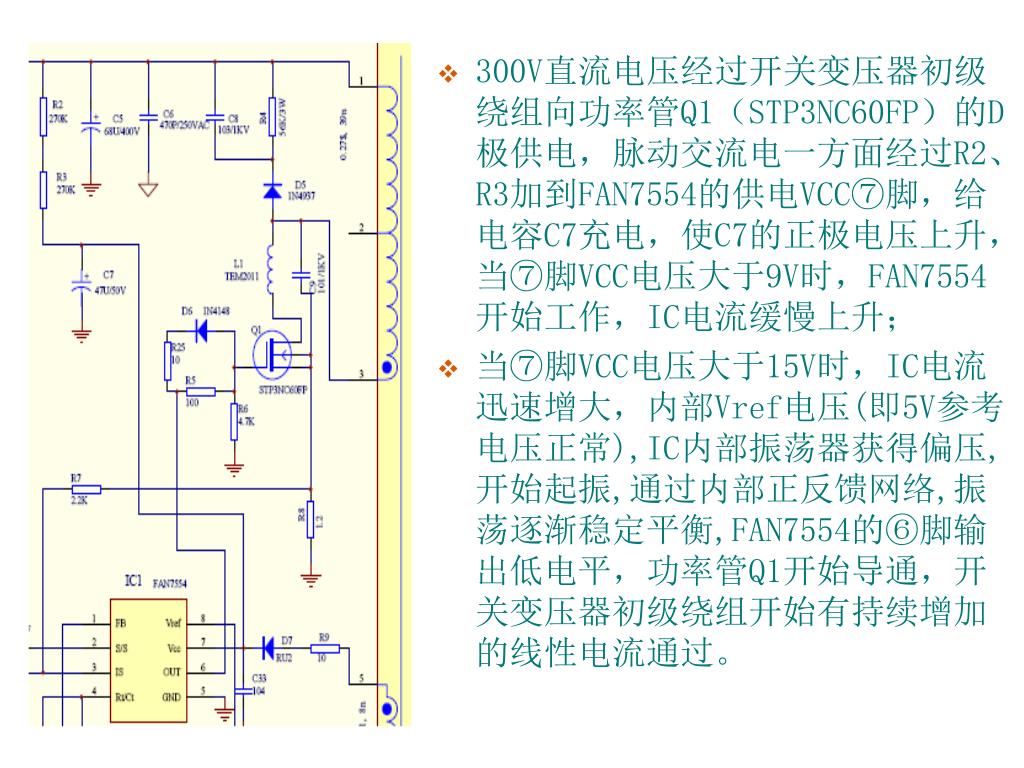

  8. 300V直流电压经过开关变压器初级绕组向功率管Q1（STP3NC60FP）的D极供电，脉动交流电一方面经过R2、R3加到FAN7554的供电VCC⑦脚，给电容C7充电，使C7的正极电压上升，当⑦脚VCC电压大于9V时，FAN7554开始工作，IC电流缓慢上升；300V直流电压经过开关变压器初级绕组向功率管Q1（STP3NC60FP）的D极供电，脉动交流电一方面经过R2、R3加到FAN7554的供电VCC⑦脚，给电容C7充电，使C7的正极电压上升，当⑦脚VCC电压大于9V时，FAN7554开始工作，IC电流缓慢上升； 当⑦脚VCC电压大于15V时，IC电流迅速增大，内部Vref电压(即5V参考电压正常),IC内部振荡器获得偏压,开始起振,通过内部正反馈网络,振荡逐渐稳定平衡,FAN7554的⑥脚输出低电平，功率管Q1开始导通，开关变压器初级绕组开始有持续增加的线性电流通过。

  9. 当R8上流过的电流超过0.3A时，即③脚IS电压超过3V时，功率管Q1关断。开关变压器通过各次级绕组开始向负载供电。开关变压器T02的5脚产生互感电动势, 通过R9限流电阻、D7整流、C33滤波继续向FAN7554的⑦脚供电，代替启动电路供应IC的电源供电，维持③脚IS电压为3V，同时C12通过FAN7554内部电路放电。 当IC⑦脚VCC电压从15V下降时，IC也还能正常工作，但降低到9V时，电路将停止振荡。 当开关变压器初级绕组储存能量释放完时，开关变压器初级绕组与功率管Q1两端的分布电容开始形成振荡，功率管Q1重新导通。

  10. 课间休息

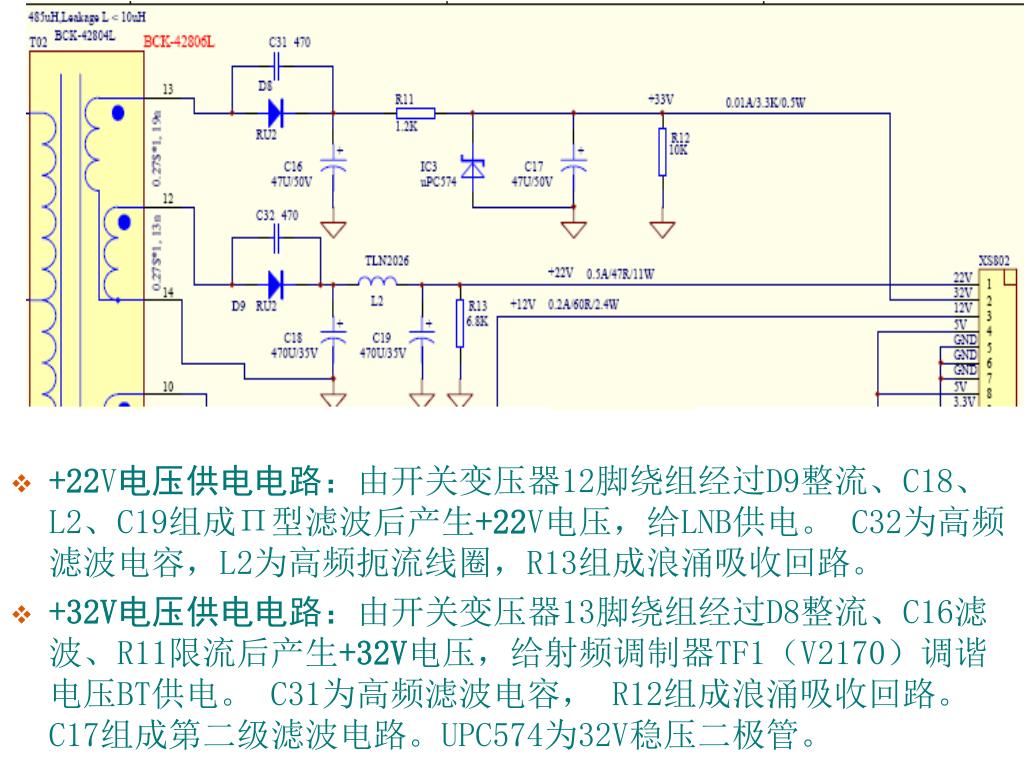

  11. +22V电压供电电路：由开关变压器12脚绕组经过D9整流、C18、L2、C19组成Π型滤波后产生+22V电压，给LNB供电。C32为高频滤波电容，L2为高频扼流线圈，R13组成浪涌吸收回路。+22V电压供电电路：由开关变压器12脚绕组经过D9整流、C18、L2、C19组成Π型滤波后产生+22V电压，给LNB供电。C32为高频滤波电容，L2为高频扼流线圈，R13组成浪涌吸收回路。 +32V电压供电电路：由开关变压器13脚绕组经过D8整流、C16滤波、R11限流后产生+32V电压，给射频调制器TF1（V2170）调谐电压BT供电。C31为高频滤波电容， R12组成浪涌吸收回路。C17组成第二级滤波电路。UPC574为32V稳压二极管。

  12. +12V电压供电电路：由开关变压器10脚绕组经过D10整流、C21、L3、C22组成Π型滤波后产生+12V电压为：+12V电压供电电路：由开关变压器10脚绕组经过D10整流、C21、L3、C22组成Π型滤波后产生+12V电压为： ①给伴音功放LM833供电； ②给晶振放大电路LM358供电； ③伴音输出滤波网络供电； ④SM板电路供电 其中L3为高频扼流线圈，R14组成浪涌吸收回路。 • +8V电压供电电路：由+12V电压经过IC4（L7808CV）稳压电路产生，为视频输出级的工作电路供电。

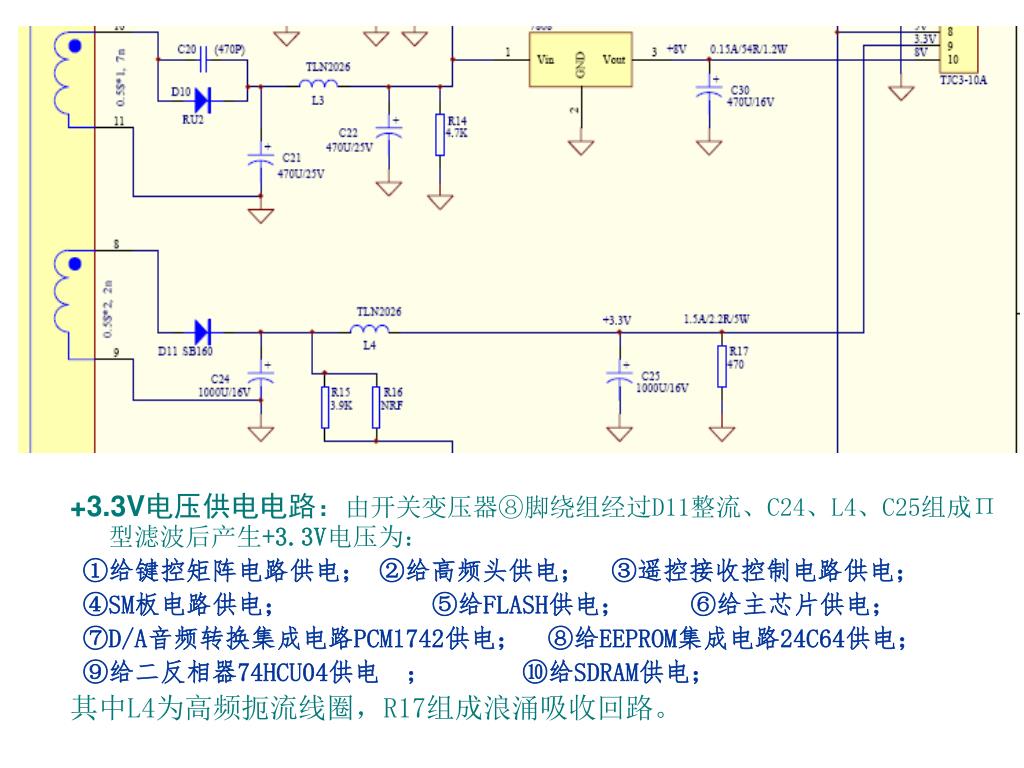

  13. +3.3V电压供电电路：由开关变压器⑧脚绕组经过D11整流、C24、L4、C25组成Π型滤波后产生+3.3V电压为：+3.3V电压供电电路：由开关变压器⑧脚绕组经过D11整流、C24、L4、C25组成Π型滤波后产生+3.3V电压为： ①给键控矩阵电路供电； ②给高频头供电； ③遥控接收控制电路供电； ④SM板电路供电； ⑤给FLASH供电； ⑥给主芯片供电； ⑦D/A音频转换集成电路PCM1742供电； ⑧给EEPROM集成电路24C64供电； ⑨给二反相器74HCU04供电 ； ⑩给SDRAM供电； 其中L4为高频扼流线圈，R17组成浪涌吸收回路。

  14. +5V电压供电电路：由开关变压器⑥脚绕组经过D12整流、C27、L5、C28组成Π型滤波后产生+5V电压为：+5V电压供电电路：由开关变压器⑥脚绕组经过D12整流、C27、L5、C28组成Π型滤波后产生+5V电压为： ①给遥控接收头供电； ②给高频头供电； ③给发光二极管供电； ④SM板电路供电； ⑤给移位寄存器74HC164供电； ⑥给串并转换集成电路ST232供电； ⑦D/A音频转换集成电路PCM1742供电； ⑧给射频调制器TF1（V2170）供电； ⑨给视频输出滤波网络供电。 其中L5为高频扼流线圈，R22组成浪涌吸收回路。通过电阻R20、R21给可控硅IC5（TL431CLP）提供控制电流。 +1.5V电压供电电路： 由+5V电压在主板上经过ICP1（LM1117MPX）稳压电路产生+1.5V电压。给主芯片供电。

  15. DVB-S6000R电源板电源指示灯不亮故障分析 • 分析：电源板输出+3.3V、+5V、+8V、+12V、+32V、+22V几组电压。电源指示灯不亮主要是电源板供电不正常或主板系统工作不正常所致。 • ①若开机后电源指示灯不亮，数码显示管无显示，说明电源部分可能无正常的+5V供电。 • ②用三用表测量各输出电压，若均有电压输出，说明电源电路无故障，应检查电源板与主板之间的接插连接器是否接触不良，连接线缆有无断线； • ③用三用表测量各输出电压，若均无电压输出，说明故障发生在电源电路。 1）、由于电源电路输出的几组电压均由同一个开关变压器产生，若几组电压均无输出，故障一般在开关变压器之前的电源电路部分；继续检查保险管、桥式整流滤波电路、功率管及脉宽调制器（集成在FTA7554中）。

  16. 2）、如果保险管未烧断，检查+300V整流滤波电路有无+300V直流电压输出。若无+300V直流电压则检查有无AC 220V交流电压输入；无AC 220V输入则检查电源开关、电源线有无开路现象或AC 220V插头有无松动或接触不良。若有+300V直流电压输出则检查开关变压器、功率管和脉宽调制器组成的振荡电路。（可以用示波器接在开关变压器的次级回路中检测有无高频脉冲波形产生，无高频脉冲波形说明振荡电路未起振） 3）、发现保险管烧断后，先观察保险管是否已经烧黑。若保管管发白（主要是电压高烧毁），主要检查电源板上+300V桥式整流电路元件有无损坏，如滤波电容迸裂、二极管短路等；若保管管发黑（主要是电流大烧毁），排查电源板上的损坏元器件，如滤波电容漏电、二极管短路、功率管击穿等； 4）、用三用表测量各输出电压，若只有+5V电压无输出，其余供电均正常，则表明故障就在+5V整流输出电路中，如+5V整流管损坏、元件开路等。

  17. Y Y 排查电源板上的损坏元器件，如滤波电容漏电、二极管短路、功率管击穿等； 排查电源板上的损坏元器件，如滤波电容漏电、二极管短路、功率管击穿等； N N Y Y 保险管有无烧断 保险管有无烧断 Y Y 观察保险管是否已经烧黑 观察保险管是否已经烧黑 用三用表测量各输出电压有无 用三用表测量各输出电压有无 N N N N 主要检查电源板上+300V桥式整流电路元件有无损坏，如滤波电容迸裂、二极管短路 主要检查电源板上+300V桥式整流电路元件有无损坏，如滤波电容迸裂、二极管短路 Y Y 检查+300V整流滤波电路有无+300V直流电压 检查+300V整流滤波电路有无+300V直流电压 检查电源板与主板之间的接插连接器是否接触不良，连接线缆有无断线； 检查电源板与主板之间的接插连接器是否接触不良，连接线缆有无断线； 检查FAN7554及其外围元件组成的振荡电路 检查FAN7554及其外围元件组成的振荡电路 N N Y Y 检查有无AC 220V交流电压输入 检查有无AC 220V交流电压输入 检查D1、D2、D3、D4、C3、C4、C5组成的桥式整流滤波电路 检查D1、D2、D3、D4、C3、C4、C5组成的桥式整流滤波电路 N N 检查电源开关、电源线有无开路现象或AC 220V插头有无松动接触不良 检查电源开关、电源线有无开路现象或AC 220V插头有无松动接触不良 DVB-S6000R电源板电源指示灯不亮故障检修流程图(1)

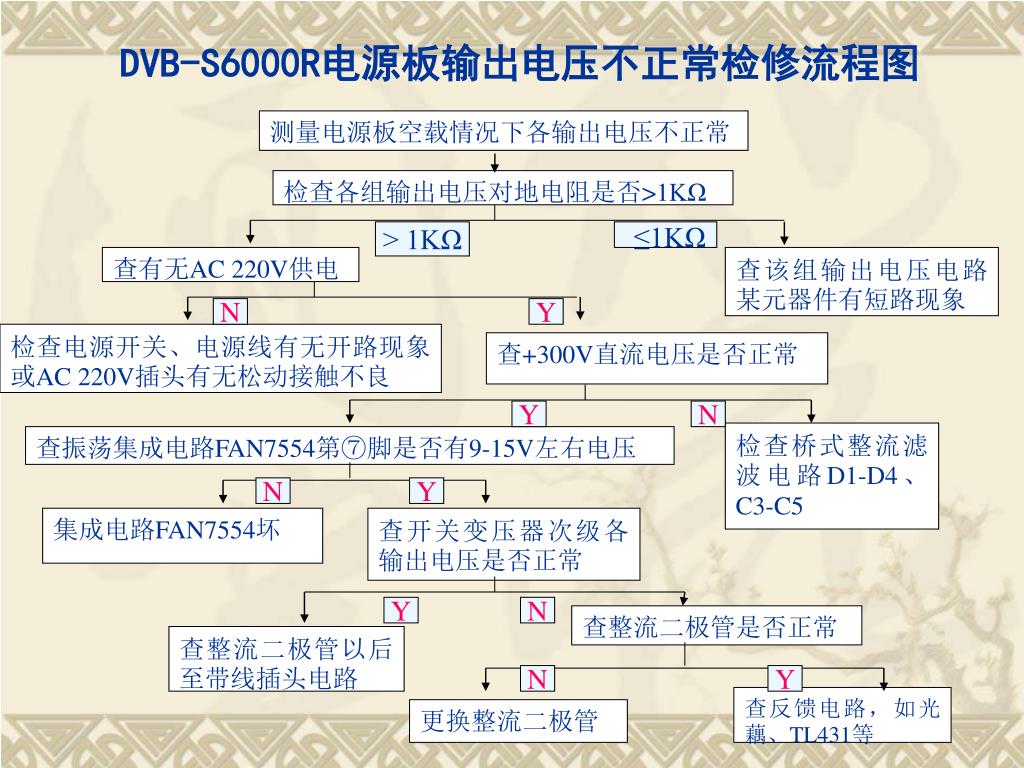

  18. DVB-S6000R电源板输出电压不正常检修流程图 测量电源板空载情况下各输出电压不正常 检查各组输出电压对地电阻是否>1KΩ > 1KΩ ≤1KΩ 查有无AC 220V供电 查该组输出电压电路某元器件有短路现象 N Y 检查电源开关、电源线有无开路现象或AC 220V插头有无松动接触不良 查+300V直流电压是否正常 Y N 检查桥式整流滤波电路D1-D4、C3-C5 查振荡集成电路FAN7554第⑦脚是否有9-15V左右电压 N Y 集成电路FAN7554坏 查开关变压器次级各输出电压是否正常 Y N 查整流二极管是否正常 查整流二极管以后至带线插头电路 N Y 查反馈电路，如光藕、TL431等 更换整流二极管

  19. 谢谢！
