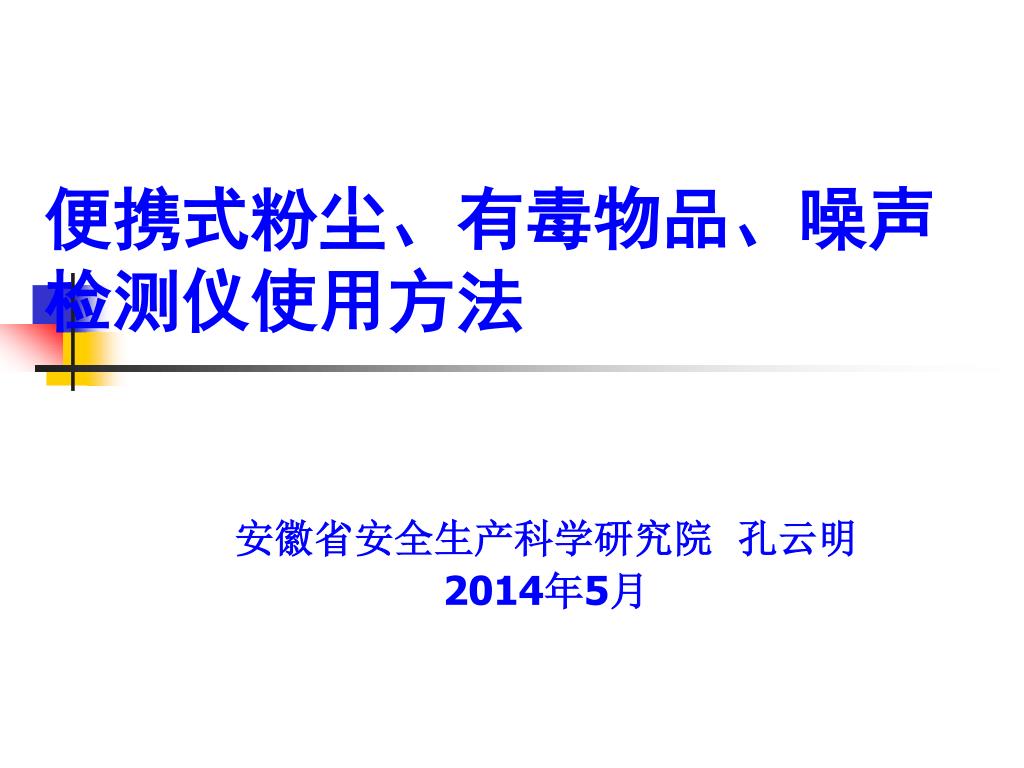

便携式粉尘、有毒物品、噪声检测仪使用方法

安徽省安全生产科学研究院 孔云明

2014年5月


3647127

培训大纲

  • 简介仪器的基本构造、性能、适用范围,

  • 具体操作方法,采样点的选择,

  • 采样点数据分析。


3647127

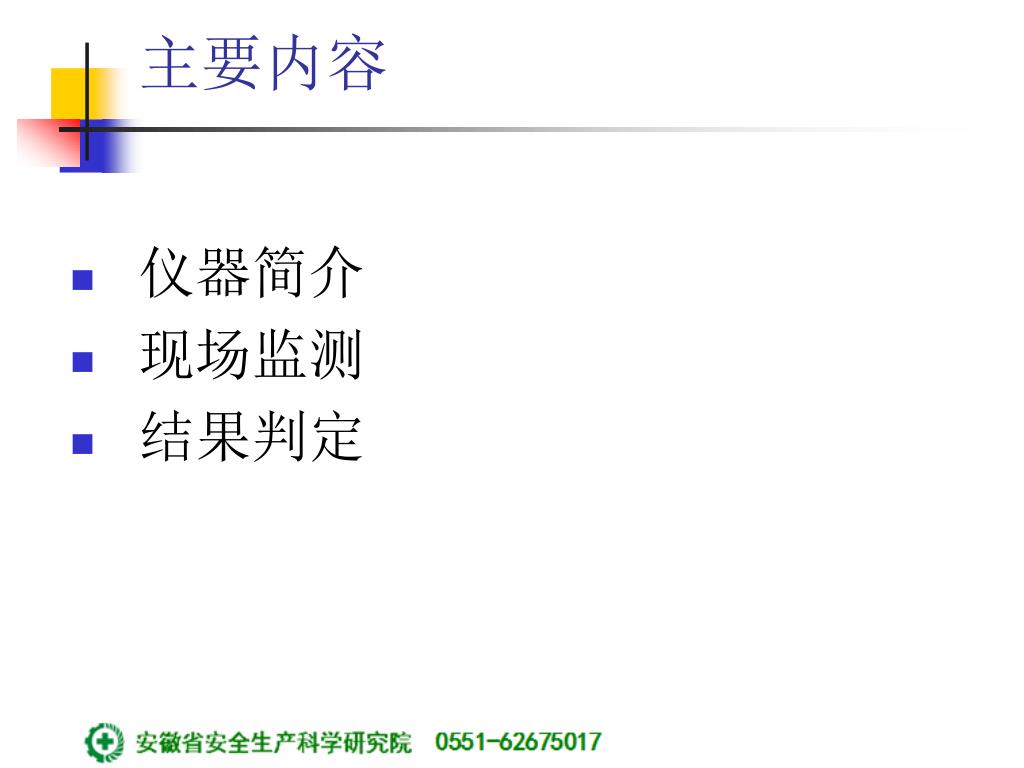

主要内容

  • 仪器简介

  • 现场监测

  • 结果判定


3647127

一、仪器简介


3647127

直读式粉尘采样器


3647127

仪器简介-粉尘

  • 直读式粉尘采样器

红外光吸收法

需要选择粉尘种类

pDR-1000AN采用近红外光散射光度计原理

β射线法


3647127

仪器简介-粉尘

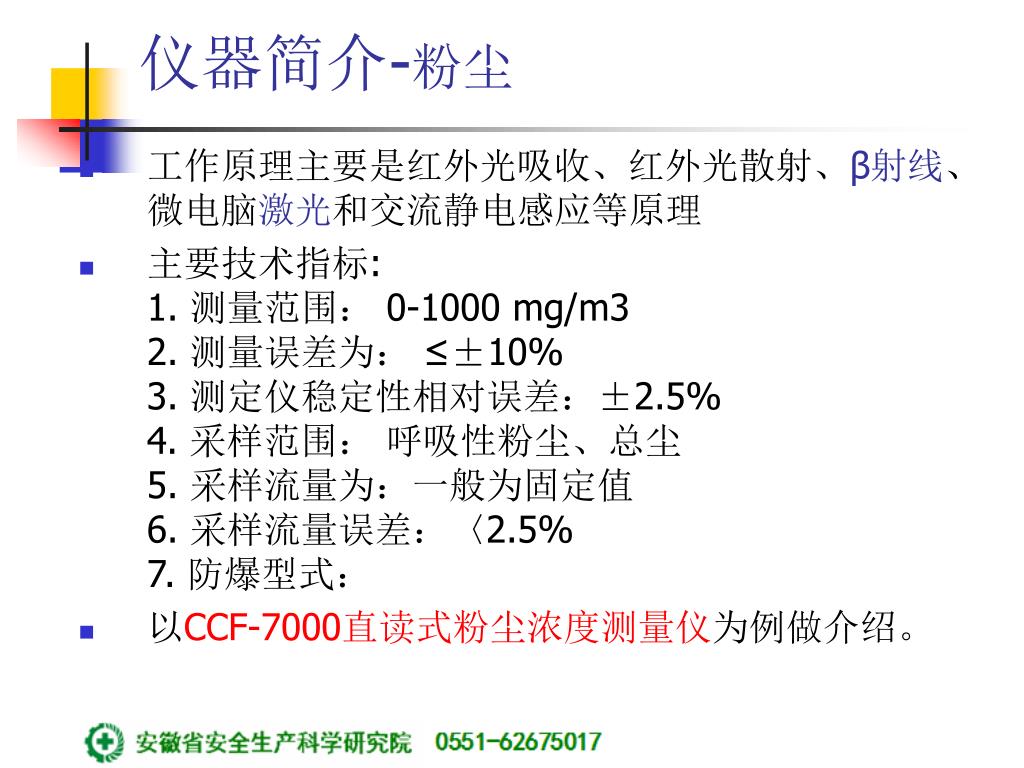

  • 工作原理主要是红外光吸收、红外光散射、β射线、微电脑激光和交流静电感应等原理

  • 主要技术指标:1. 测量范围: 0-1000 mg/m32. 测量误差为: ≤±10%3. 测定仪稳定性相对误差:±2.5%4. 采样范围: 呼吸性粉尘、总尘5. 采样流量为:一般为固定值6. 采样流量误差:〈2.5%7. 防爆型式:

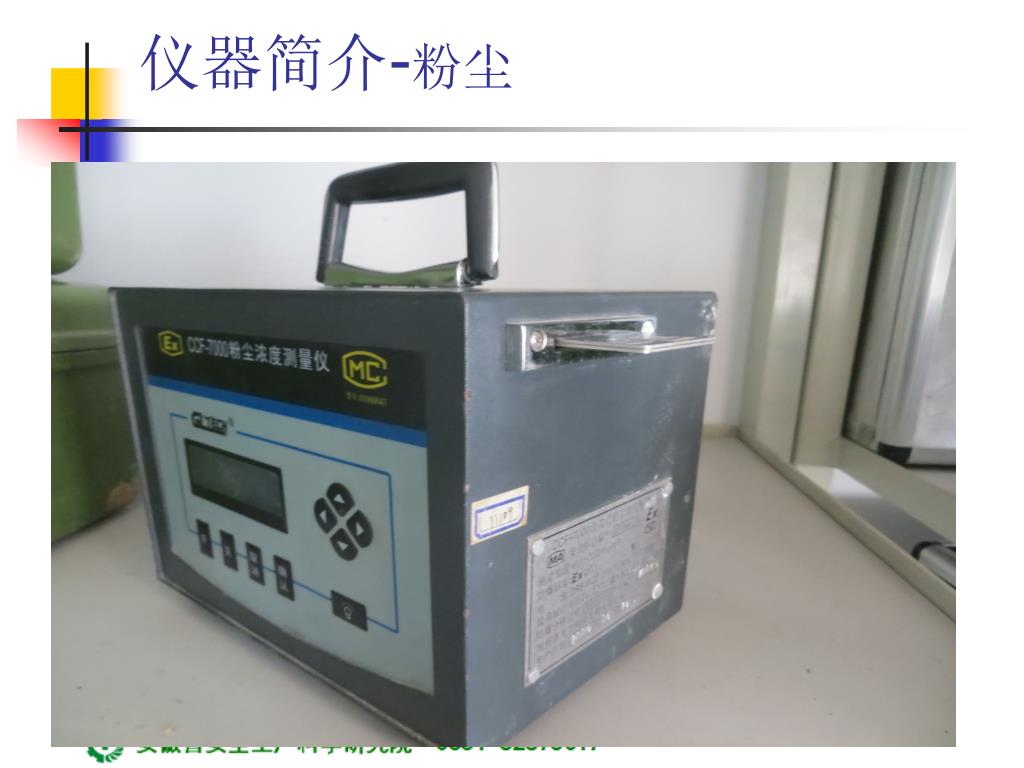

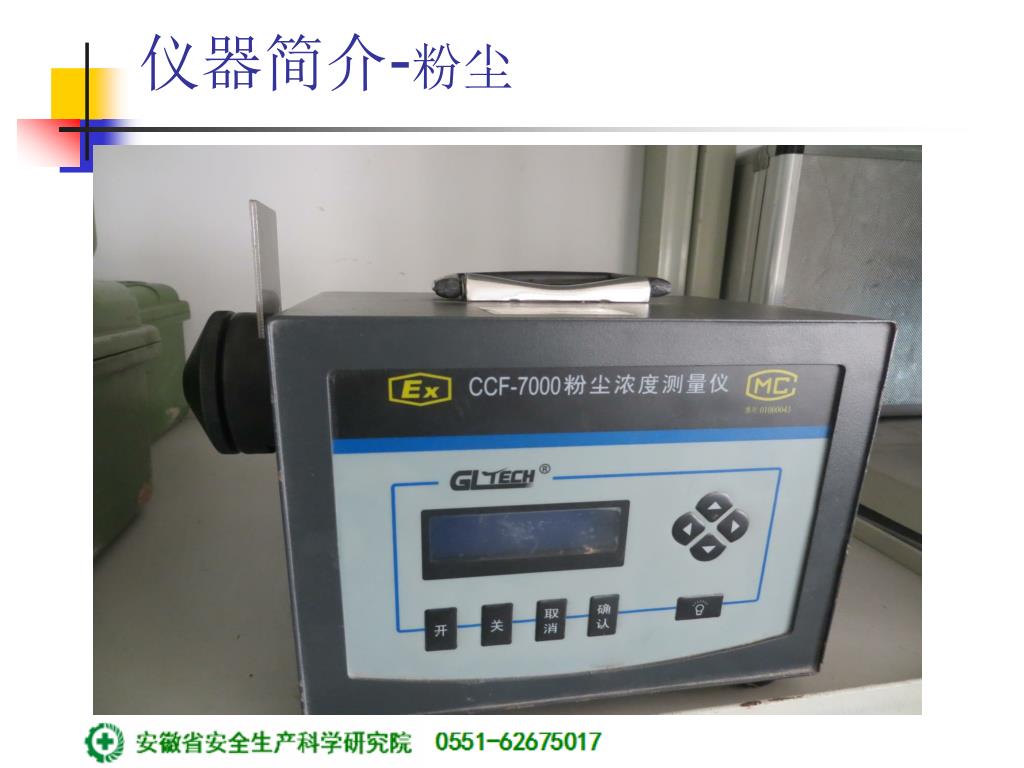

  • 以CCF-7000直读式粉尘浓度测量仪为例做介绍。


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘


3647127

仪器简介-粉尘(呼尘)


3647127

仪器简介-粉尘(呼尘)

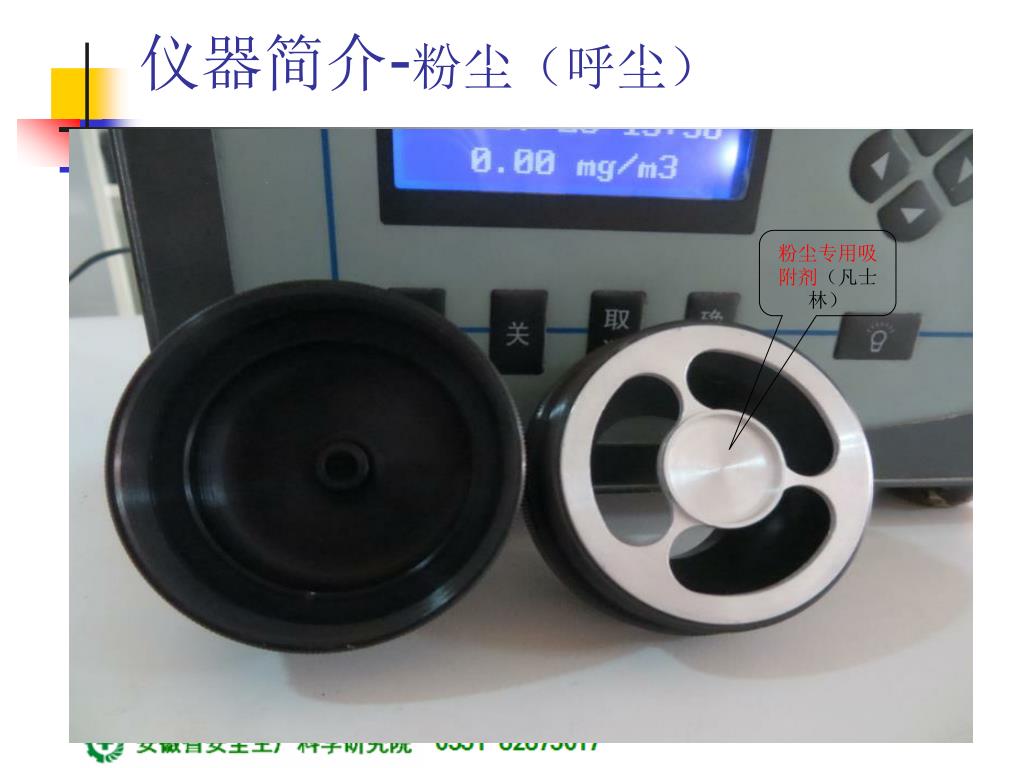

粉尘专用吸附剂(凡士林)


3647127

技术参数

  • 典型测量范围:0.01mg/m3~7000mg/m3

  • 测呼吸性粉尘,呼吸性粉尘采样效能符合“BMRC”采样效能曲线(采集的粉尘的空气动力学直径应在7.07μm以下,且直径为5μm的粉尘粒子的采集率应为50%)

  • 测量相对误差:≤±10%

  • 测量稳定性相对误差:≤±2.5%

  • 采样流量恒定为15.0L/mim

  • 采样流量误差:≤±2.5%

  • 样流量稳定性:≤±5%(在规定的采样时间内)

  • 样时间误差:采样3分钟,误差不大于3秒

  • 环境适应性强:温度:-10~+45℃;大气压:80kPa~110kPa;相对湿度:≤±95%(25℃时)

  • 防爆型式:矿用本质安全型(防爆标志:Exib I)


3647127

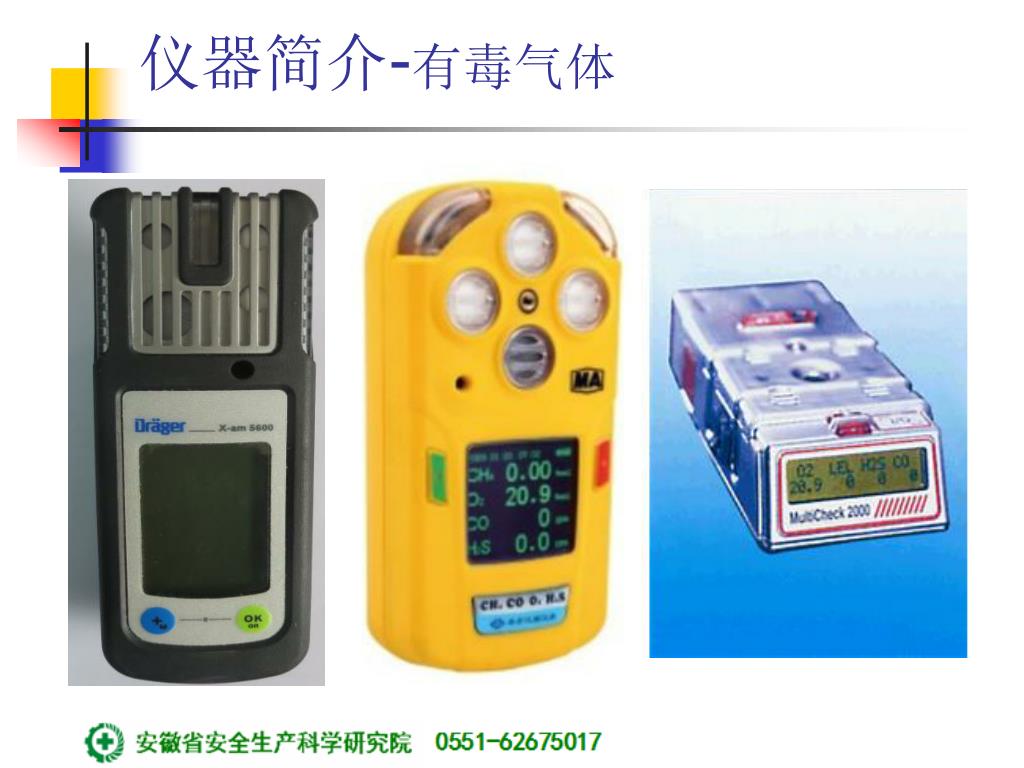

便携式有毒气体检测仪


3647127

仪器简介-有毒气体


3647127

仪器简介-有毒气体

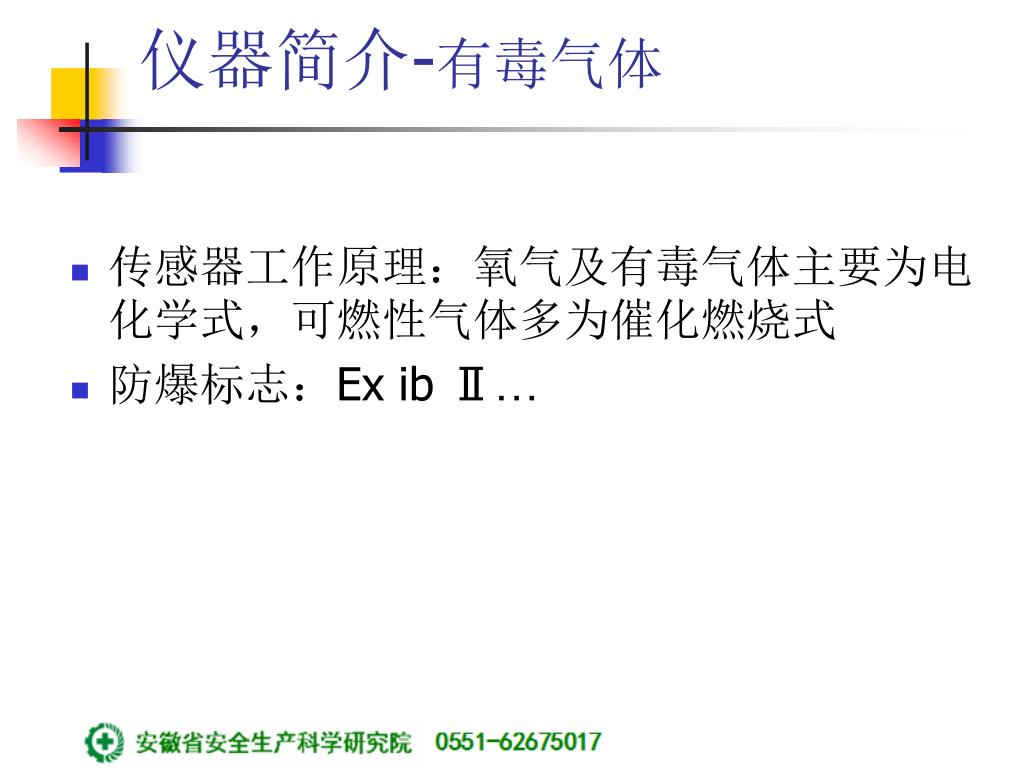

  • 传感器工作原理:氧气及有毒气体主要为电化学式,可燃性气体多为催化燃烧式

  • 防爆标志:Ex ib Ⅱ…


3647127

仪器简介-有毒气体

  • 主要技术指标 便携式气体检测仪


3647127

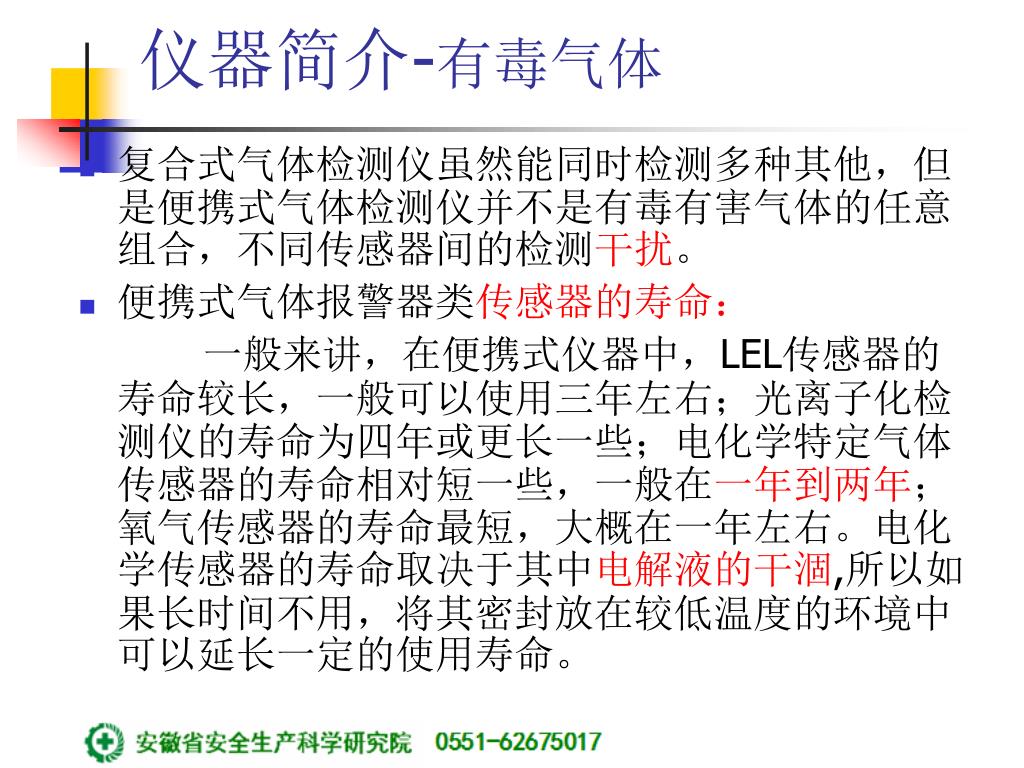

仪器简介-有毒气体

  • 复合式气体检测仪虽然能同时检测多种其他,但是便携式气体检测仪并不是有毒有害气体的任意组合,不同传感器间的检测干扰。

  • 便携式气体报警器类传感器的寿命:

    一般来讲,在便携式仪器中,LEL传感器的寿命较长,一般可以使用三年左右;光离子化检测仪的寿命为四年或更长一些;电化学特定气体传感器的寿命相对短一些,一般在一年到两年;氧气传感器的寿命最短,大概在一年左右。电化学传感器的寿命取决于其中电解液的干涸,所以如果长时间不用,将其密封放在较低温度的环境中可以延长一定的使用寿命。


3647127

仪器简介-有毒气体

  • 避免超范围检测:

    长时间超出测定范围进行测量,就可能对传感器造成破坏,所以,仪器在使用时如果发出超限报警,要立即关闭测量电路,以保证传感器的安全。


3647127

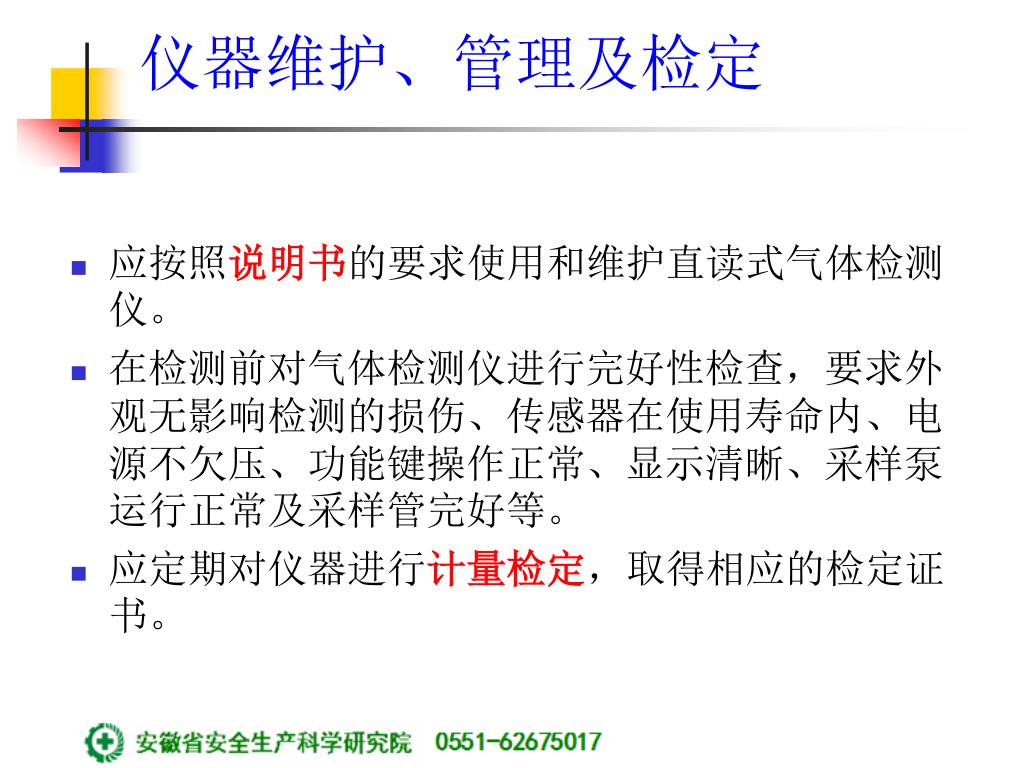

仪器维护、管理及检定

  • 应按照说明书的要求使用和维护直读式气体检测仪。

  • 在检测前对气体检测仪进行完好性检查,要求外观无影响检测的损伤、传感器在使用寿命内、电源不欠压、功能键操作正常、显示清晰、采样泵运行正常及采样管完好等。

  • 应定期对仪器进行计量检定,取得相应的检定证书。


3647127

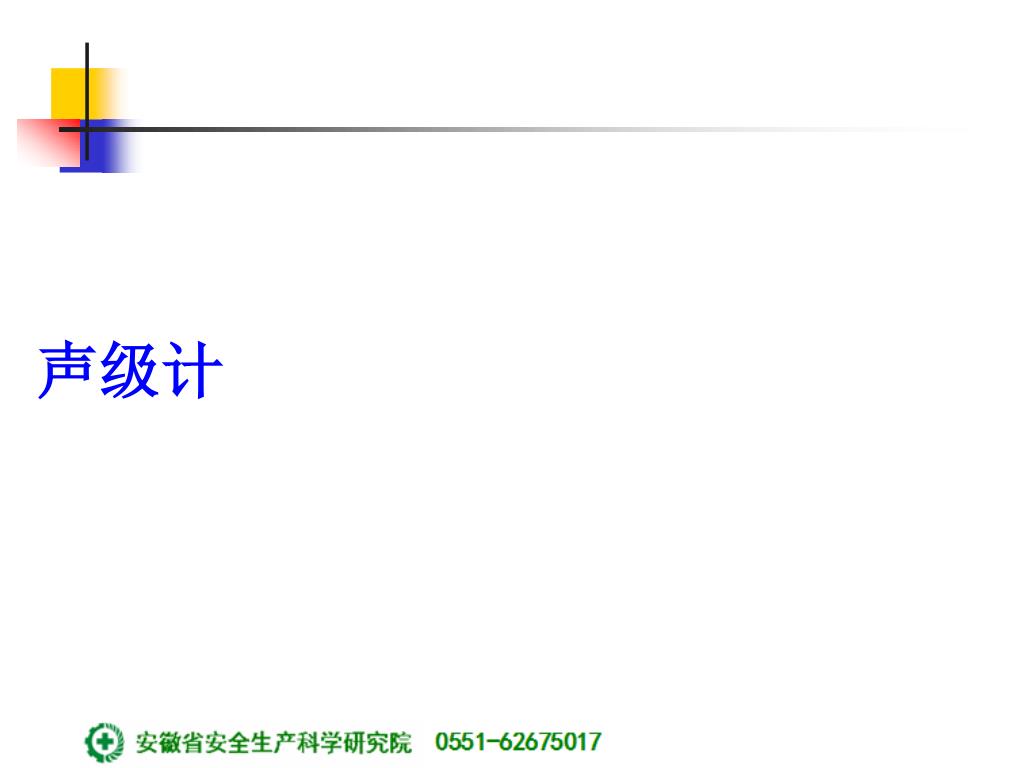

声级计


3647127

仪器简介-噪声


3647127

仪器简介-噪声

  • 响应速度:F,S,I,P

  • 可显示项目:SPL,LEQ,RT,MAC,MIN,%OL(over load)

  • 频率计权:A,C,Z

  • 测量范围:30-100dB,50-120dB,70-140dB


3647127

仪器简介-噪声

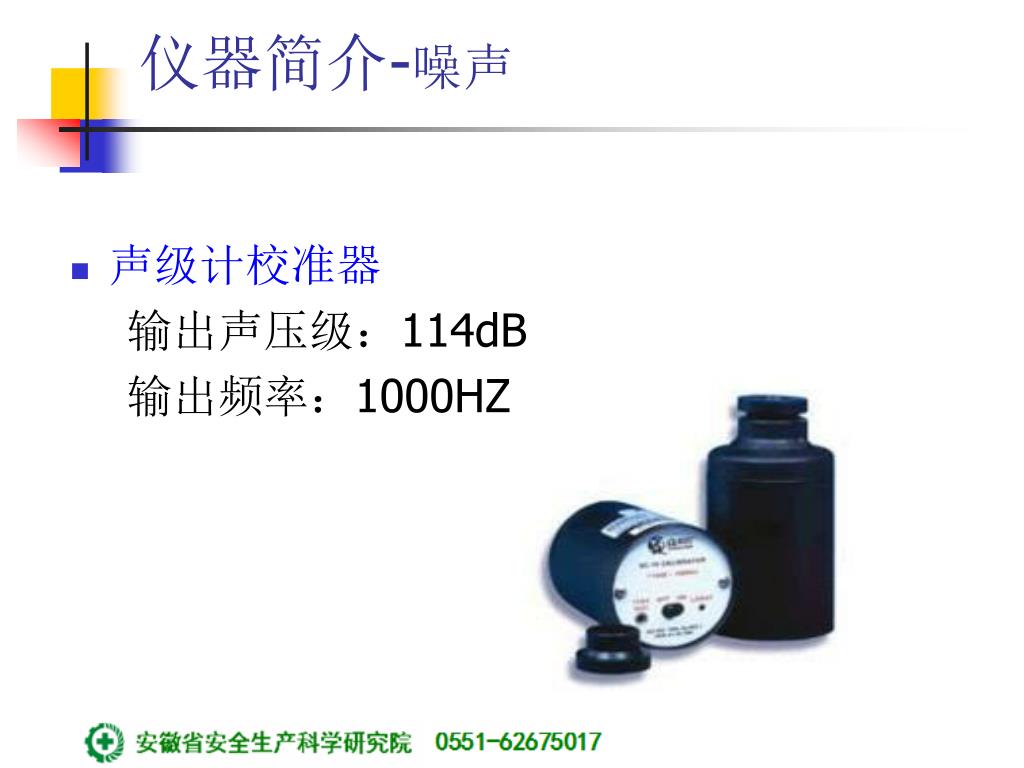

  • 声级计校准器

    输出声压级:114dB

    输出频率:1000HZ


3647127

二、现场监测


3647127

现场监测-基本定义

  • 常用职业接触限值(化学有害因素)

  • PC-TWA 时间加权平均容许浓度

  • PC-STEL 短时间接触容许浓度

  • MAC 最高容许浓度


3647127

现场监测-类型

  • 监测的类型(4大类)

    1.评价监测

    2.日常监测

    3.监督监测

    4.事故监测


3647127

现场监测-采样要求

  • 监督监测的采样要求

  • 监督监测适用于职业卫生监督部门对用人单位进行监督时,对工作场所空气中有害物质浓度进行的监测。

  • 在评价职业接触限值为PC-TWA时,应选定具有代表性的工作日和采样点进行采样。

  • 在评价职业接触限值为PC-STEL或MAC时,应选定具有代表性的采样点,在一个工作班内空气中有害物质浓度最高的时段进行采样。

  • 监督检测根据监督和执法的要求确定采样测定的方法和内容。


3647127

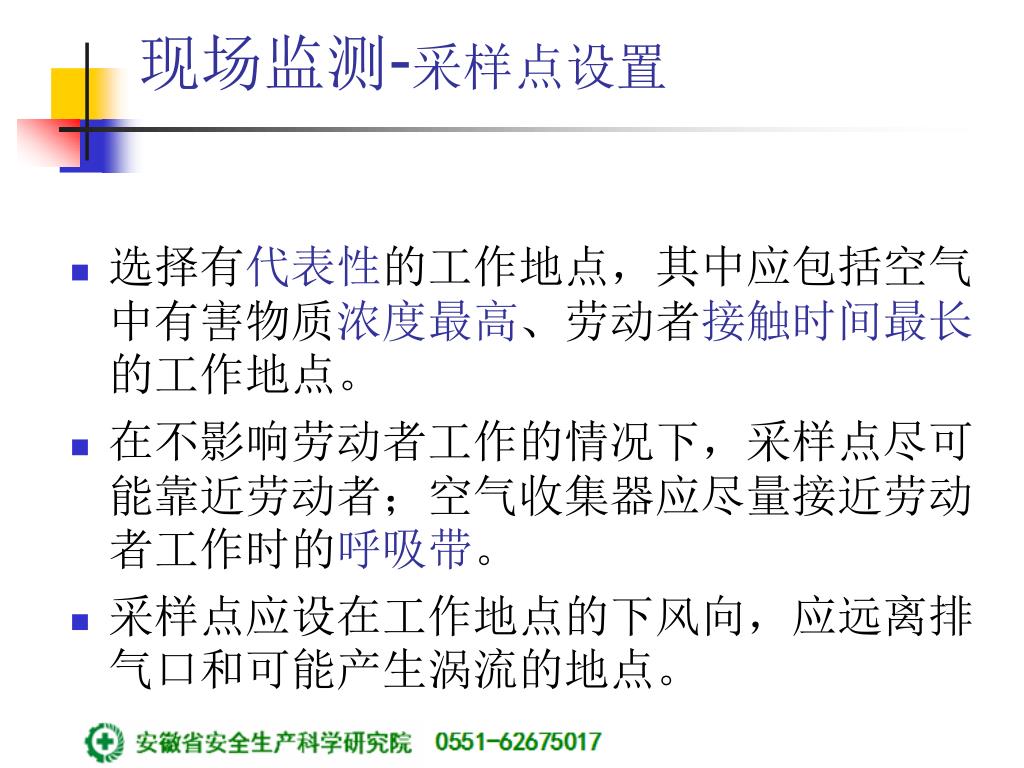

现场监测-采样点设置

  • 选择有代表性的工作地点,其中应包括空气中有害物质浓度最高、劳动者接触时间最长的工作地点。

  • 在不影响劳动者工作的情况下,采样点尽可能靠近劳动者;空气收集器应尽量接近劳动者工作时的呼吸带。

  • 采样点应设在工作地点的下风向,应远离排气口和可能产生涡流的地点。


3647127

现场检测-噪声

  • 稳态噪声 steady noise

  • 在观察时间内,采用声级计“慢挡”动态特性测量时,声级波动<3dB(A)的噪声。

  • 非稳态噪声 nonsteady noise

  • 在观察时间内,采用声级计“慢挡”动态特性测量时,声级波动≥3dB(A)的噪声。

  • 脉冲噪声 impulsive noise

  • 噪声突然爆发又很快消失,持续时间≤0.5s,间隔时间>1s,声压有效值变化≥40dB(A)的噪声。锻造行业-锻压机


3647127

现场检测-噪声

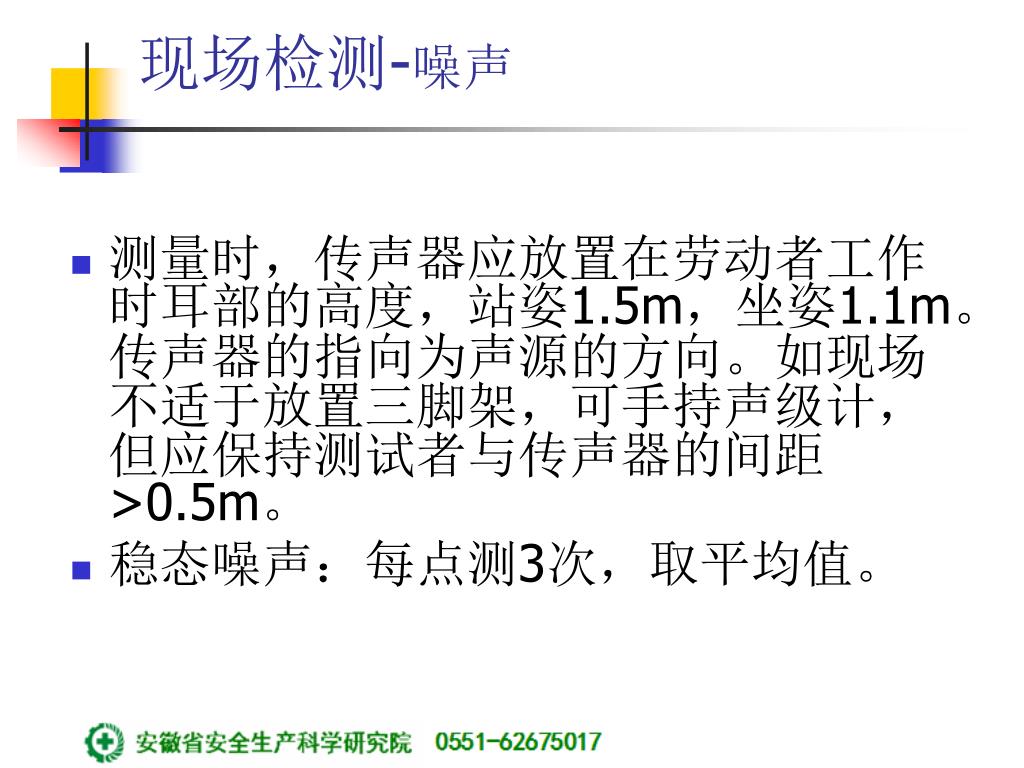

  • 测量时,传声器应放置在劳动者工作时耳部的高度,站姿1.5m,坐姿1.1m。传声器的指向为声源的方向。如现场不适于放置三脚架,可手持声级计,但应保持测试者与传声器的间距>0.5m。

  • 稳态噪声:每点测3次,取平均值。


3647127

现场检测-噪声

  • 非稳态噪声:根据声级变化(声级≥3 dB (A))确定时间段,测量各时间段的等效声级,并记录各时间段的持续时间。

  • 脉冲噪声测量时,应测量脉冲噪声的峰值与工作日内脉冲次数。

  • 测量应在生产正常情况下进行。工作场所风速超过3m/s时,传声器应戴风罩,还应避免电磁场的干扰。


3647127

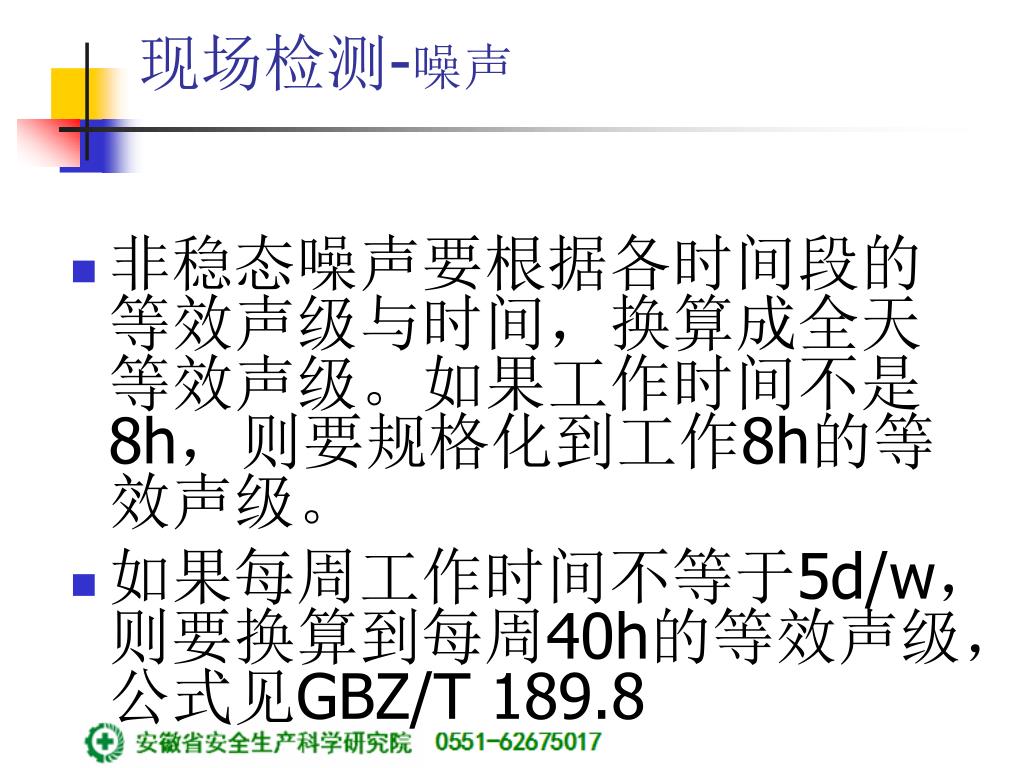

现场检测-噪声

  • 非稳态噪声要根据各时间段的等效声级与时间,换算成全天等效声级。如果工作时间不是8h,则要规格化到工作8h的等效声级。

  • 如果每周工作时间不等于5d/w,则要换算到每周40h的等效声级,公式见GBZ/T 189.8


3647127

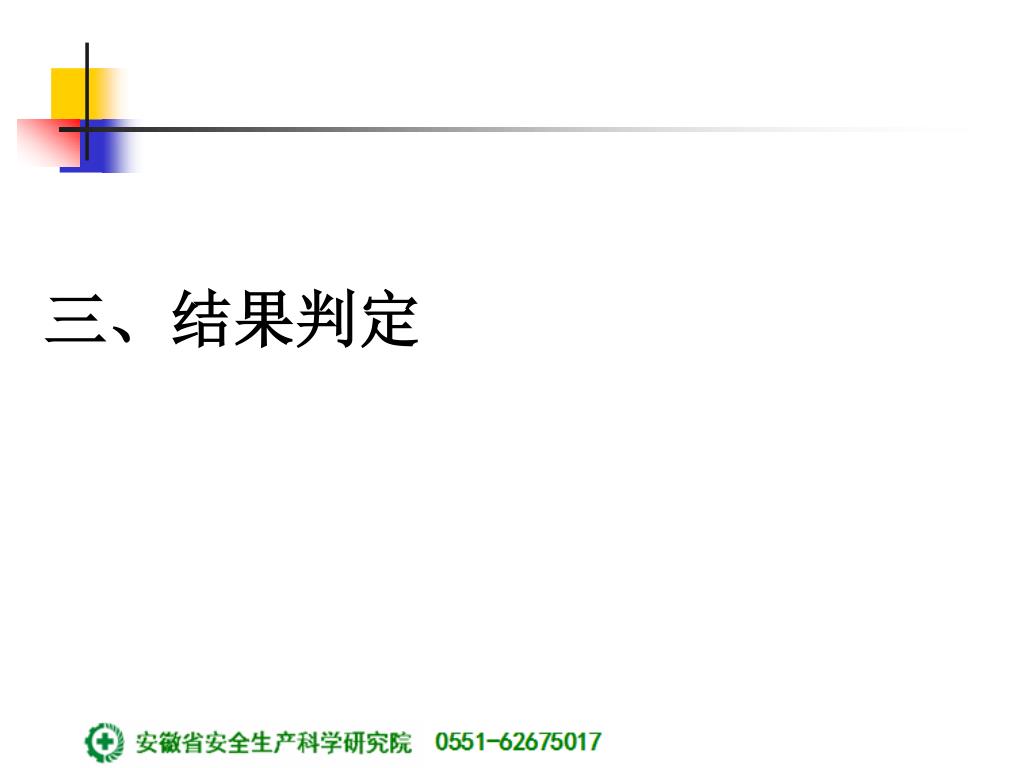

三、结果判定


3647127

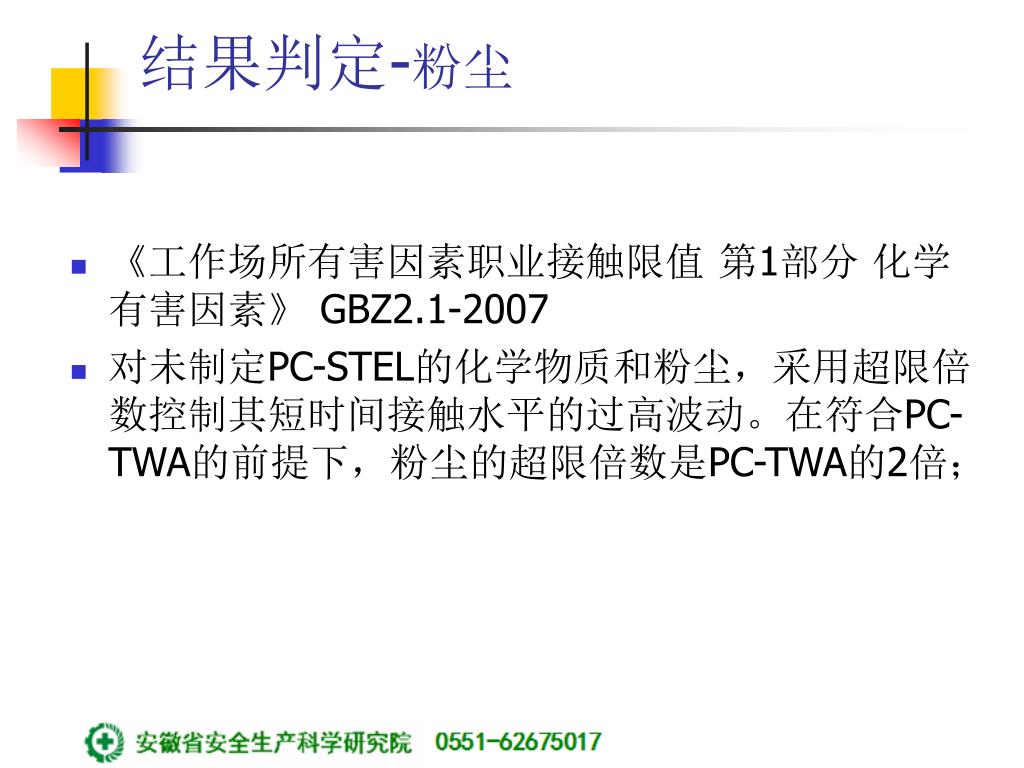

结果判定-粉尘

  • 《工作场所有害因素职业接触限值 第1部分 化学有害因素》 GBZ2.1-2007

  • 对未制定PC-STEL的化学物质和粉尘,采用超限倍数控制其短时间接触水平的过高波动。在符合PC-TWA的前提下,粉尘的超限倍数是PC-TWA的2倍;


3647127

结果判定-粉尘(部分)


3647127

结果判定-粉尘

  • 铅尘、铅烟是按粉尘来测定吗?


3647127

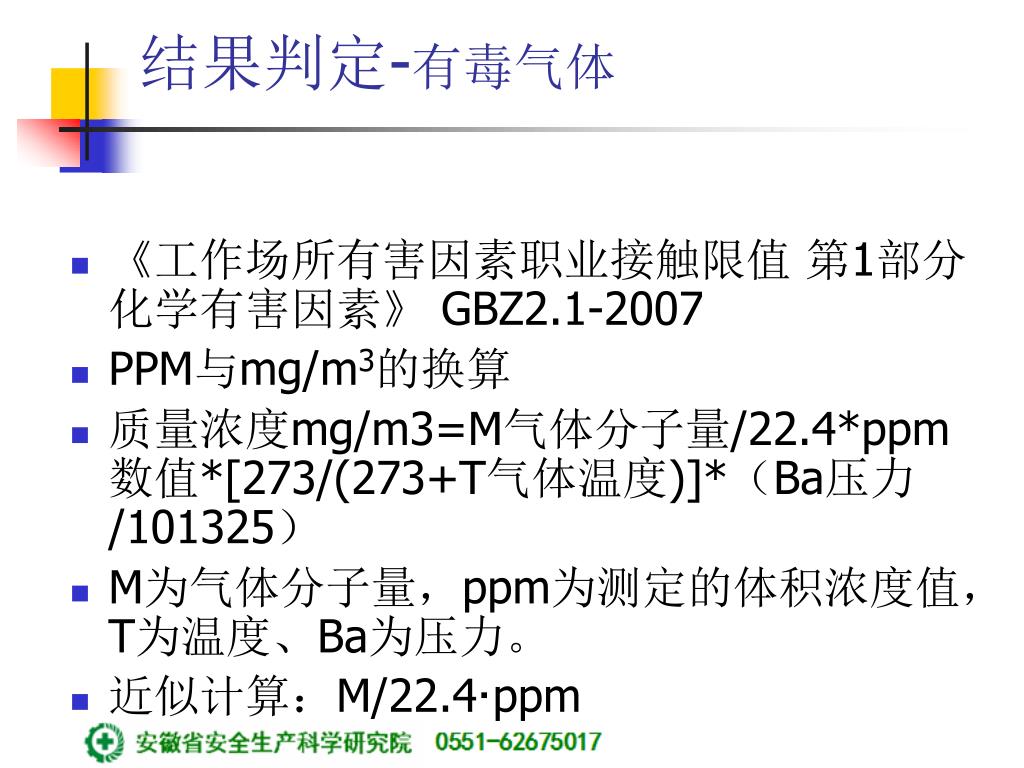

结果判定-有毒气体

  • 《工作场所有害因素职业接触限值 第1部分 化学有害因素》 GBZ2.1-2007

  • PPM与mg/m3的换算

  • 质量浓度mg/m3=M气体分子量/22.4*ppm数值*[273/(273+T气体温度)]*(Ba压力/101325)

  • M为气体分子量,ppm为测定的体积浓度值,T为温度、Ba为压力。

  • 近似计算:M/22.4·ppm


3647127

结果判定-有毒气体

  • 测得结果符合要求,就一定能判定为合格吗?

  • 结果不符合标准要求,能一定判定为不合格吗?


3647127

结果判定-噪声

  • 《工作场所有害因素职业接触限值 第2部分 物理因素》GBZ2.2-2007

工作场所噪声职业接触限值


3647127

结果判定-噪声

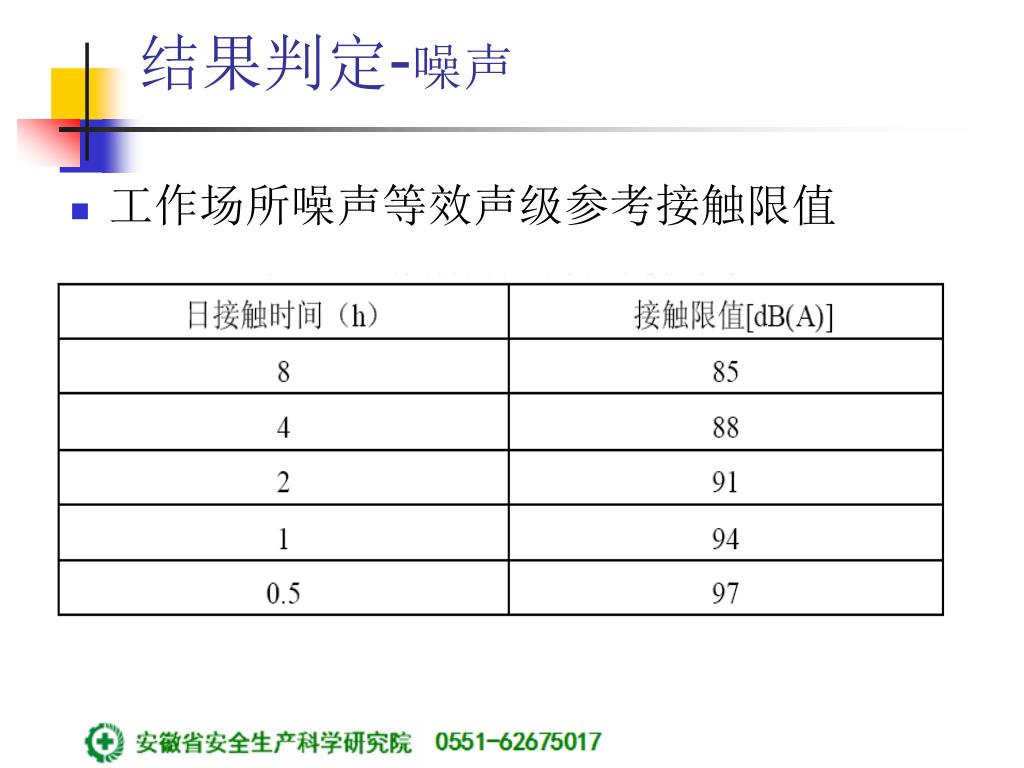

  • 工作场所噪声等效声级参考接触限值


3647127

谢 谢!
