의료진료 , 수술을 위한 광대역연구망 사용 기술회의

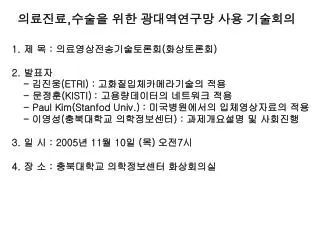

1. 의료진료,수술을 위한 광대역연구망 사용 기술회의 1. 제 목 : 의료영상전송기술토론회(화상토론회) 2. 발표자 -김진웅(ETRI) :고화질입체카메라기술의 적용- 문정훈(KISTI): 고용량데이터의 네트워크 적용- Paul Kim(Stanfod Univ.): 미국병원에서의 입체영상자료의 적용-이영성(충북대학교 의학정보센터) : 과제개요설명 및 사회진행 3. 일 시 : 2005년 11월 10일 (목)오전7시 4. 장 소 : 충북대학교 의학정보센터 화상회의실

2. 광대역연구망 사용 진행상황 • 입체영상카메라 및 현미경 • 1-1. ETRI장비 사용(2002 월드컵 촬영 방송용 장비) • 1-2. 광주과기원 장비사용(대한의학회 시연장비) • 1-3. 자체제작중 : Sony HDV-FX1 2대(임시제작중, 다음주 월요일 완료) • 1-4. 입체영상현미경 : 올림푸스 현미경에 CCD부착, 실시간 전송은 안됨 • 2. MUX, DEMUX • 2-1. ETRI 방송장비용 사용 : 기술적용 검토중 • 2-2. 광주과기원 S/W 처리 • 3. 광대역연구망 • 3-1. KOREN 사용기관 파악 및 협조의뢰 중 • 3-2. KREONET 사용기관 파악 및 협조의뢰 중 • 3-3. 충북대병원 KREONET 도입 : 예상개통일 11월 14일 • 3-4. 충북대학교 KOREN 도입 : 한국전산원 승인, 155Mbps • 3-5. 미국 스탠포드 대학교 연결시연 : KISTI 협조 • 4. Acess Grid 및 VLC(전송프로그램) • 4-1. 실시간회의 : Acess grid 사용(서버협조 KISTI) • 4-2. 복강경인체내부영상 : VLC(SD급) • 4-3. 복강경수술장영상 : HD급(1080i) 2대, 압축방식전송

3. 광대역연구망 사용 진행상황 5. 영상디스플레이 5-1. 빔프로젝트 사용 : 스탠포드대학교, 국내 1곳 5-2. 파보나인 LCD 모니터 사용 : 국내 2-3곳 5-3. 프리즘테크 모니터 사용 : 충북대학교병원 6. 의학콘텐츠 및 협의회 6-1. 원격의료기술협의회 구성 중 6-2. 의료교육콘텐츠협의회 구성 중 : 대한의학교육학회 협조 6-3. 의학세미나 : 의료이미지평가회의(9월15일, 분당서울대병원,의학정보센터) 의료정보학 세미나개최(10월 7일, 한국전산원,의학정보센터) 6-4. 의학교육 : 11월 19-20일 뇌 신경 해부교육, 가톨릭의대 6-5. 의학진료(수술) : 일시 - 12월 초-중순 장소 - 충북대학교병원 수술내용 –산부인과 복강경수술 집도의 : 박현진 산부인과 과장 7. 기술개발 7-1. 입체영상을 이용한 이미지검색 7-2. 2D 환경사용자를 위한 볼륨랜더링

4. 입체영상카메라-ETRI • 단안식 스테레오 카메라 • HD급 3D영상출력 • 근접촬영 용이 • 양안식 3D 입체 카메라 • HD급 해상도 (1920 x 1080) • 교차축 / 수평축 방식

5. 입체영상카메라-광주과기원

6. 입체영상카메라-제작중

7. 입체영상현미경-제작중

8. MUX 및 DEMUX(ETRI장비)

9. GLORIAD 망 국립대 병원 KOREN 망 충북대 병원 국립대 병원 광대역연구망 전체 개념 구성도 10GE IPv6 Network 10G 10G 시애틀 스탠포드 1G KREONET - KISTI- INTERNET 2 연결 10G 10G 저장 서버 1G

10. HD급 3D 입체카메라 1X2 DEMUX 1X2 DEMUX 2X1 MUX Access Grid Access Grid Access Grid 3D 입체모니터, 3D 빔 프로젝터 3D 입체모니터, 3D 빔 프로젝터 복강경 영상 프로젝터 프로젝터 VLC software VLC software VLC software 광대역(KREONET) 국내와 국외 연결도 충북대학병원 국내 미국 KOREN 망 KREONET 망

11. 충북대학교 광대역 1G 도입 구성도 오창에 위치한 라우터 사용 오창 생명공학 연구소 1G 충북대학교에 직접적으로 연결 2G KT 서청주 KT 상당 1G 2G KT 남청주 충북대학교병원 (병원 통신 기계실) 2G 대전 KISTI 10G

12. 충북대학교 병원 내부 구성도 UTP로 연결 광으로 포설 충북대학교 병원 통신 기계실 충북대 병원 (산부인과 수수실) 복강경 내시경 영상 : 단일영상(VLC) 수술실(내부) 병원 교수 휴게실 입체 영상 : 입체영상(VLC) 화상회의 :(AG) Access Grid AT-9410GB (기가 허브장비) - CON-SNT-3750G24E (기가 스위치 장비) - GLC-ZX-SM (광 인터페이스) • 입체 카메라 • 입체카메라용 컴퓨터 • 입체카메라용 모니터 • 복강경 카메라용 컴퓨터 • 복강경 카메라용 모니터 • 복강경 카메라 • Access Grid용 컴퓨터 • MUX 장비 • Access Grid용 모니터 • Access Grid용 카메라 • Access Grid용 스피커 • Access Grid용 마잉크

13. 충북대학교 병원 내부 구성도 수술실(2층) 입 구 병원 통신기계실(3층) 벽 기가 스위치 장비 위치 C0N-SNT-3750G24E 수술대 광 인터페이스 장비 GLC-ZX-SM 장비놓일 위치 UTP로 연결 입 구 병원 교수 휴게실(2층) 광으로 포설 커 텐 장비놓일 위치 TV PC 입 구

14. 충북대학교병원 망 관련도입장비

15. MUX 전송PC VLC Capture Device 입체카메라 Network 광대역연구망 시술현장 수신PC VLC DeMUX 수신부 입체영상 대용량 의료 입체영상데이터 전송 개요도 대용량 의료 입체영상데이터 활용 네트워크 구축 및 운영

16. ETRI 전화 확인 결과 : • 보유장비(MUX, DeMUX)의 작동유무는 모두 확인되지 않았으며, 현재 MUX 1대는 정상적으로 작동함을 확인 • 디지털 캡쳐 장비는 *Frame Grabber가 설치된 PC가 있으며, 입체영상을 실시간으로 캡쳐하여 네트워크로 전송하는 용도는 테스트되어야 함 • 당장 테스트를 위한 필요한 ETRI 장비 : MUX 1대, 디지털 캡쳐 장비(Frame Grabber)가 설치된 PC 1대 Frame Grabber : 아날로그 신호를 디지털로 변환하는 장치, 현재 화면에 나타나 있는 영상을 기억 장치에 저장하거나 파일로 만들어 디스크에 저장하기 위해 사용

17. 의료세미나 • 연구망 활용 대용량이미지 영상평가 - 일시 : 2005.9.15 09:00-13:00 - 장소 : 분당 서울대병원, 청주 충북대 의학정보센터 - 대용량이미지 평가물 : 123작품

18. 의료세미나 • 연구망 활용 의료정보표준화 심포지엄 - 일시 : 2005.10.7 15:00-18:00 - 장소 : 서울 한국전산원, 청주 충북대 의학정보센터 - 발표자 2명, 토론자 3명, 참여인원 60명

19. 의료입체영상서버 광 대 역 통 합 연 구 개 발 망 웹 검색 클라이언트 Text Level 입체영상 Level 상용데이터 데이스 검색전처리 주요 입체영상추출 검색모듈 검색질의 의료입체영상 데이터데이스 검색결과 전송 검색결과 (입체영상들) 입체영상 검색방법 텍스트, 입체이미지 입체동영상

20. Volume Rendering Method 2D Stereo Data Processing Visualization Doctor Specialist 3D Point Data Set Voxelization Voxel Data CT, MRI (256X256X256 Voxel Data) Volume Data Volume Rendering Processing Visualization
