vSphere 虚拟化应用案例系列 服务器托管案例 2

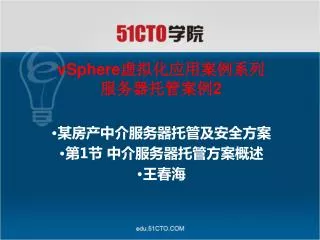

1. vSphere虚拟化应用案例系列服务器托管案例2 某房产中介服务器托管及安全方案 第1节 中介服务器托管方案概述 王春海

2. 企业现状 • 某公司是当地较大的房产中介公司，在省会有150多个中介门店，每个店有5～20多台不等的计算机。 • 公司较早使用了计算机及网络进行管理，这包括公司的人事系统、出租、出售房源的登记、查找、交易系统。为了进行房源的登录、查找、交易等，公司专门开发了B/S架构的管理系统，安装在一台服务器上并将服务器托管。 • 各门店使用宽带连接到托管的服务器，进行房屋交易、中介、人事等系统的应用。

3. 只允许指定的IP访问管理系统 • 当前托管服务器安装的是Windows Server 2003+SQL Server 2000+IIS，配置有4GB内存。 • 各个门店都是固态IP地址上网，服务器端的IIS设置中，只允许指定的IP地址访问。（因为房产管理系统是对内使用的，只允许让各个门店的计算机使用。房屋交易信息、员工考勤系统等，都在这个管理系统之下）

4. 现有问题 • （1）服务器托管在外地的双线（联通、电信线路）机房（前几年当地没有专业的双线机房），在初期效果较好。但现在随着业务量的增加，各门店反应连接服务器的速度不稳定，有时快有时慢，还有的时候不能连接，已经影响了公司的业务。 • （2）较早开的门店都是固定IP的ADSL（大部分是联通线路）。现在新开的门店不能安装固定IP的ADSL，线路电信、联通、移动都有。因为管理系统只是对内使用，为了不让其他人非法登录管理系统（虽然有帐户及密码），但管理员还是通过限制客户端IP地址方法，只让指定的IP地址登录。 • （3）管理员是每天在IIS上，重新更新这些门店的IP地址 • （演示－在IIS中只让指定IP登录）

5. 其他问题 • 服务器托管在外地，除了速度慢，管理也不方便。现在当地有了专业的双线机房，想将服务器托管到当地机房，方便管理 • 另外原来服务器配置已经很低，想购买新的服务器。 • 另外，近几年管理系统已经升级，新系统可以支持64位的Windows Server 2008及SQL Server 2008 R2。

6. 宽带费用问题 • 经过与客户沟通后，还了解，固态IP的ADSL，带宽只能到2M，并且每月费用120元（宽带费60，IP地址费用60）。只是为了要限制IP访问，实际上这也是不小的开销！ • 一共150多个店，每月IP地址费用就是9千，一年就是10多万。 • 如果是动态IP的ADSL，带宽可以到6～8M，费用每月60，包年会更优惠。而且带宽增加，访问服务器的速度亦会增加。

7. 方案概述 • 购买一台新服务器，安装房屋交易管理系统，并通过网络将数据从原来服务器下载到新服务器，导入新安装系统，然后在总公司测试系统。测试完成后，将服务器托管到当地双线机房，上线之后，各门店采用新的系统。

8. 新方案特点-与现有应用兼容 • 因为新购买服务器配置较高（Dell R720、2个6核心CPU（Intel E5-2620）、32GB内存、6块硬盘做RAID10），为了提高托管服务器的得利用率和安全性，采用虚拟化技术，将网站及数据库放在虚拟机中，在虚拟机前安装Forefront TMG 2010软件防火墙，增加安全性。另外，在Forefront TMG发布网站时，除了可以限制IP地址访问，还可以增加“时间限制”，只让各门店在每天早晨7点到晚上9点之间能浏览管理系统，其他时间则不能浏览业务网站。

9. 方案拓扑

10. vSphere虚拟化应用案例系列服务器托管案例2 某房产中介服务器托管及安全方案 第1节 中介服务器托管方案概述－2 方案引申使用 王春海

11. 只允许指定用户浏览网站问题 • 在初期，仍然用固态IP。 • 为了减少成本，门店可以采用动态的ADSL，可以采用以下方法限制： • （1）各门店计算机安装“证书”，只有安装了“证书”的计算机才能访问房屋管理网站。 • （2）为各门店配置VPN路由，组建VPN网络。门店直接用“私网”地方访问管理网站。

12. 更换为支持VPN的路由器

13. 使用证书登录受保护的网站

14. 两种方法优劣 • 证书方法：成本低，安全性较高（客户端与服务器端发送的数据被加密）。但各门店计算机数量有1000多台，这对管理员来说是个较大的负担。另外，每个证书的有效期是1年（可以更改为2年甚至更长），证书到期之后，需要重新注册。 • VPN路由：每个店需要更换路由器，路由器成本210～320元之间。有投入费用，安全性较高。维护量低（一次投入即可）

15. 实施步骤－阶段1－代替原有服务器 • （１）采购服务器（2U机架式、2个CPU、32GB内存、7块1TB硬盘（1块备用）、2或4端口网卡） • （２）配置服务器，规划RAID10方式（为了提高性能） • （3）安装VMware ESXi • （4）配置模板虚拟机、配置TMG虚拟机、配置网站虚拟机 • （5）配置网站虚拟机（安装SQLServer、IIS、恢复数据） • （6）配置TMG虚拟机，安装TMG，创建策略 • （7）各门店测试

16. 阶段2－为动态IP的门店更换VPN路由器 • （1）将TMG配置为VPN路由器，并创建VPN帐户，指定VPN客户端IP地址 • （2）选择VPN路由器，配置VPN路由器 • （3）测试，使用内网地址访问管理系统网站 • （4）逐一将原来使用固定IP的更换为VPN路由器，不再使用固定IP。（2M－》6M，120－》60，10万）

17. 阶段3－证书方式测试 • （1）配置证书服务器 • （2）新建站点，为站点申请证书，要求客户端证书 • （3）各门店申请证书 • （4）管理员颁发证书 • （5）各门店使用证书方式登录管理系统 • （6）吊销证书

18. 举一反三－方案扩展应用

19. 某4S店－只让指定计算机访问管理系统
