Presentation Transcript


6396314

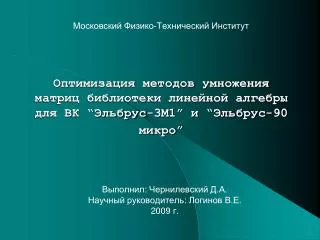

Московский Физико-Технический Институт

Оптимизация методов умножения матриц библиотеки линейной алгебры для ВК “Эльбрус-3M1” и “Эльбрус-90микро”

Выполнил: Чернилевский Д.А.

Научный руководитель: Логинов В.Е.

2009 г.


6396314

Разделы библиотеки EML.


Algebra blas

Структура раздела Algebra (библиотека BLAS):

  • y = αx + y

  • y =αAx + βy

  • C =αAB + βC

    A и В – матрицы,

    х и у – вектора,

    α и β – числа.

BLAS:


6396314

Цель работы

  • Провести анализ существующей реализации библиотеки EML

  • Выявить возможные способы оптимизации кода с применением архитектурных особенностей ВК “Эльбрус-90 микро” и “Эльбрус-3М1”

  • Провести оптимизацию функций умножения матриц, основываясь на проведенном анализе


6396314

Оптимизации функций умножения матриц для “Эльбрус-90микро”

  • Разбиение матриц на блоки

  • Применение оптимизации unroll к исходным текстам

  • Устранение зависимостей между итерациями циклов

  • Использование последовательного чтения/записи из/в память

  • Вынос нелинейных индексов массивов за пределы цикла


6396314

Разбиение матриц на блоки

Причины оптимизации:

- Отсутствие устройства предподкачки

- Размер L1$: 32kb

Решение:

- Поблочное умножение

*TRMM – Умножение треуг. матриц, GEMM – Умножение прямоуг. матриц


Unroll

for (i = 0; i < M - 3; i += 4) {

a0 = (eml_32f *) A;

b1 = b0 + ldb;

b2 = b1 + ldb;

b3 = b2 + ldb;

for (j = 0; j < N; j++) {

t0 = t1 = t2 = t3 = 0;

l = j;

#pragma unroll (2)

for (; l < K; l++) {

t0 += b0[l] * a0[l * lda];

t1 += b1[l] * a0[l * lda];

t2 += b2[l] * a0[l * lda];

t3 += b3[l] * a0[l * lda];

}

C[j] += alpha * t0;

C[ldc + j] += alpha * t1;

C[2 * ldc + j] += alpha * t2;

C[3 * ldc + j] += alpha * t3;

a0 += 1;

}

C += 4 * ldc;

b0 += 4 * ldb;

}

Цели:

- Устранение зависимостейза счет применения оптимизации unroll квнешнему циклу

- Улучшение загрузки конвейераза счет независимости операций в цикле после оптимизации unroll

- Уменьшение количества запросов в память за счет многократного использования элементов матрицы

- Эффективное использование поблочной загрузки и записи в память

Применение оптимизации unroll к исходным текстам и последовательное обращение в память

for (i = 0; i < M - 3; i += 4) {

a0 = (eml_32f *) A;

b1 = b0 + ldb;

b2 = b1 + ldb;

b3 = b2 + ldb;

for (j = 0; j < N; j++) {

t0 = t1 = t2 = t3 = 0;

l = j;

#pragma unroll (2)

for (; l < K; l++) {

t0 += b0[l] * a0[l * lda];

t1 += b1[l] * a0[l * lda];

t2 += b2[l] * a0[l * lda];

t3 += b3[l] * a0[l * lda];

}

C[j] += alpha * t0;

C[ldc + j] += alpha * t1;

C[2 * ldc + j] += alpha * t2;

C[3 * ldc + j] += alpha * t3;

a0 += 1;

}

C += 4 * ldc;

b0 += 4 * ldb;

}

for(i = 0; i < M - 3; i += 4) {

a0 = (eml_32f *) A;

b1 = b0 + ldb;

b2 = b1 + ldb;

b3 = b2 + ldb;

for (j = 0; j < N; j++) {

t0 = t1 = t2 = t3 = 0;

l = j;

#pragma unroll (2)

for (; l < K; l++) {

t0 += b0[l] * a0[l * lda];

t1 += b1[l] * a0[l * lda];

t2 += b2[l] * a0[l * lda];

t3 += b3[l] * a0[l * lda];

}

C[j] += alpha * t0;

C[ldc + j] += alpha * t1;

C[2 * ldc + j] += alpha * t2;

C[3 * ldc + j] += alpha * t3;

a0 += 1;

}

C += 4 * ldc;

b0 += 4 * ldb;

}

for (i = 0; i < M - 3; i += 4) {

a0 = (eml_32f *) A;

b1 = b0 + ldb;

b2 = b1 + ldb;

b3 = b2 + ldb;

for (j = 0; j < N; j++) {

t0 = t1 = t2 = t3 = 0;

l = j;

#pragma unroll (2)

for (; l < K; l++) {

t0 += b0[l] * a0[l * lda];

t1 += b1[l] * a0[l * lda];

t2 += b2[l] * a0[l * lda];

t3 += b3[l] * a0[l * lda];

}

C[j] += alpha * t0;

C[ldc + j] += alpha * t1;

C[2 * ldc + j] += alpha * t2;

C[3 * ldc + j] += alpha * t3;

a0 += 1;

}

C += 4 * ldc;

b0 += 4 * ldb;

}

for (i = 0; i < M - 3; i += 4) {

a0 = (eml_32f *) A;

b1 = b0 + ldb;

b2 = b1 + ldb;

b3 = b2 + ldb;

for (j = 0; j < N; j++) {

t0 = t1 = t2 = t3 = 0;

l = j;

#pragma unroll (2)

for (; l < K; l++) {

t0 += b0[l] * a0[l * lda];

t1 += b1[l] * a0[l * lda];

t2 += b2[l] * a0[l * lda];

t3 += b3[l] * a0[l * lda];

}

C[j] += alpha * t0;

C[ldc + j] += alpha * t1;

C[2 * ldc + j] += alpha * t2;

C[3 * ldc + j] += alpha * t3;

a0 += 1;

}

C += 4 * ldc;

b0 += 4 * ldb;

}


6396314

Вынос нелинейных индексов за пределы массивов

- Сокращение накладных расходов на пересчет индексов

for (l = 0; l < j; l++) {

t0 += B[i * ldb + l] * A[j * lda + l];

t1 += B[(i + 1) * ldb + l] * A[j * lda + l];

t2 += B[(i + 2) * ldb + l] * A[j * lda + l];

t3 += B[(i + 3) * ldb + l] * A[j * lda + l];

}

a0 = (eml_32f *) A;

b0 = (eml_32f *) B;

b1 = b0 + ldb;

b2 = b1 + ldb;

b3 = b2 + ldb;

for (l = 0; l < j; l++) {

t0 += b0[l] * a0[l];

t1 += b1[l] * a0[l];

t2 += b2[l] * a0[l];

t3 += b3[l] * a0[l];

}

Итог:вместо 3х операций умножения выполняется 3 операции сложения


6396314

Особенности архитектуры “Эльбрус-3М1”, существенные при проведении оптимизаций

  • Наличие векторных инструкций

  • Конвейеризация циклов

  • Асинхронный доступ к массивам (наличие APB)

  • АЛУ: 2 кластера по 3 канала


6396314

Оптимизации функций умножения матриц для “Эльбрус-3М1”

  • Разбиение матриц на блоки – нет необходимости из-за наличия APB

  • Применение оптимизации unroll к исходным текстам

  • Устранение зависимостей между итерациями циклов

  • Использование последовательного чтения/записи из/в память – нет необходимости из-за наличия APB

  • Использование векторных инструкций

  • Подбор состава операций для максимальной загрузки АЛУ


6396314

Цели:

- Обработка нескольких элементов матрицы за такт

- Максимальная загрузка АЛУ

Проблемы:

- Необходимость выравнивания данных в памяти по границе 64х битных слов

t10 = alpha * A[(i + 1) * lda + l];

t11 = alpha * A[(i + 1) * lda + l + 1];

t12 = alpha * A[(i + 1) * lda + l + 2];

t13 = alpha * A[(i + 1) * lda + l + 3];

tmp10 = e3m_pshufh (*((eml_32s *) & t10), 0x44);

tmp11 = e3m_pshufh (*((eml_32s *) & t11), 0x44);

tmp12 = e3m_pshufh (*((eml_32s *) & t12), 0x44);

tmp13 = e3m_pshufh (*((eml_32s *) & t13), 0x44);

for (j = 0; j < N >> 1; j++) {

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp10, sB0[j]));

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp11, sB1[j]));

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp12, sB2[j]));

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp13, sB3[j]));

}

Использование векторныхинструкций и подбор состава операций

t10 = alpha * A[(i + 1) * lda + l];

t11 = alpha * A[(i + 1) * lda + l + 1];

t12 = alpha * A[(i + 1) * lda + l + 2];

t13 = alpha * A[(i + 1) * lda + l + 3];

tmp10 = e3m_pshufh (*((eml_32s *) & t10), 0x44);

tmp11 = e3m_pshufh (*((eml_32s *) & t11), 0x44);

tmp12 = e3m_pshufh (*((eml_32s *) & t12), 0x44);

tmp13 = e3m_pshufh (*((eml_32s *) & t13), 0x44);

for (j = 0; j < N >> 1; j++) {

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp10, sB0[j]));

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp11, sB1[j]));

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp12, sB2[j]));

sC1[j] = e3m_pfadds (sC1[j], e3m_pfmuls (tmp13, sB3[j]));

}


6396314

Результаты оптимизаций

Тактов/эл-т

Тактов/эл-т

Кол-во элементов матрицы

Кол-во элементов матрицы


6396314

Заключение

  • Оптимизированы функции умножения матриц:

    умножение треугольных матриц различных конфигураций (слева – справа, верхнетреугольные – нижнетреугольные, транспонированные – не транспонированные) для различных типов данных (32F, 32FC, 64F, 64FC). Всего около 60 функций.

  • Проведено функциональное тестирование

  • Проведено измерение производительности

  • Получен прирост производительности в среднем в 2-4 раза по сравнению с изначальными алгоритмами библиотеки BLAS, не использующими особенности ВК “Эльбрус-90 микро” и “Эльбрус-3М1”
