PARTE FRONTAL DE CASE

2. PARTE FRONTAL DE CASE 1-Botón de Encendido. 2-Botón de Reseteo. 3-Lector de Memorias. 4-Puertos de Sonido (celeste-rosado verde). 5-Puertos USB. 6-Lector de CD-DVD. - Bahias 3 1/2 - Bahias 5 1/4 - Luces de senalizacion (Indicadores luminosos) LED: -POWER LED = VERDE      -HDD LED       = ROJO Botón -POWER ON /OFF       -RESET SWITCH

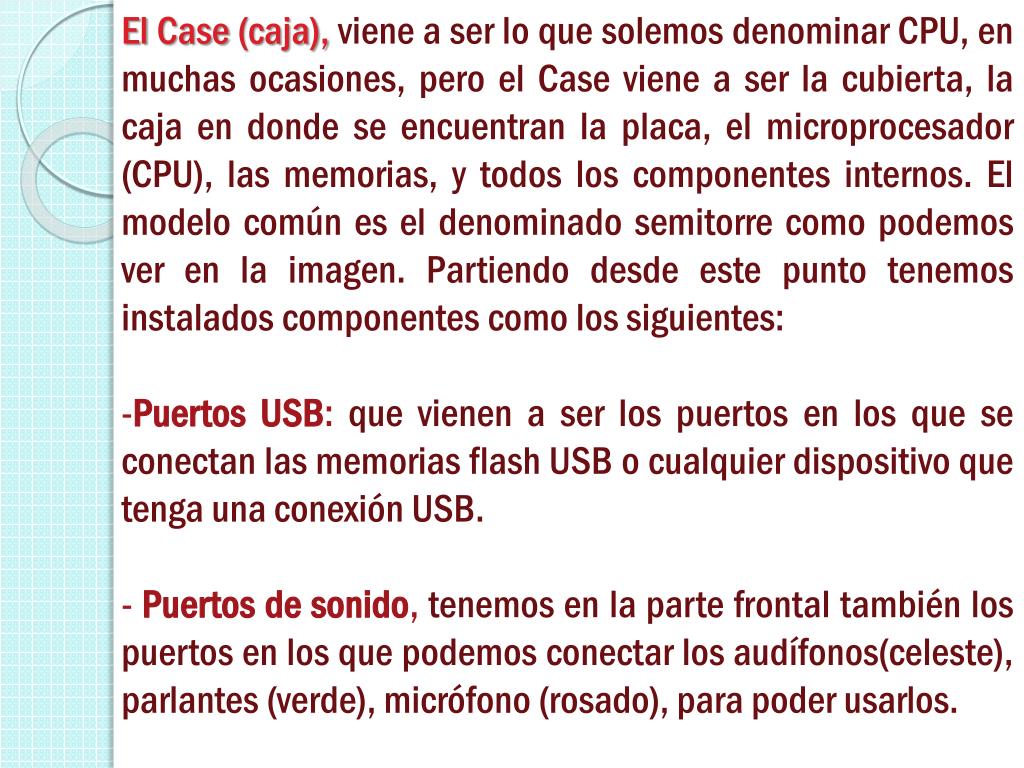

3. El Case (caja), viene a ser lo que solemos denominar CPU, en muchas ocasiones, pero el Case viene a ser la cubierta, la caja en donde se encuentran la placa, el microprocesador (CPU), las memorias, y todos los componentes internos. El modelo común es el denominado semitorre como podemos ver en la imagen. Partiendo desde este punto tenemos instalados componentes como los siguientes: • Puertos USB: que vienen a ser los puertos en los que se conectan las memorias flash USB o cualquier dispositivo que tenga una conexión USB. • - Puertos de sonido, tenemos en la parte frontal también los puertos en los que podemos conectar los audífonos(celeste), parlantes (verde), micrófono (rosado), para poder usarlos.

4. - Botón de encendido y reseteo, como su nombre lo dice sirve para encender la computadora, generalmente viene un botón de encendido que es el más grande en muchas ocasiones y el botón de reseteo el más pequeño, que sirven para reiniciar la computadora, es decir que se apague y se vuelva a encender automáticamente. - POWER LED: Indica que el equipo esta encendido. - HDD LED: (Hard Disk Drive) Indica que el disco duro esta en proceso de lectura-escritura. - Puertos de memorias, hoy en día los case también tienen adaptado los lectores de memoria que se usan comúnmente en los celulares o cámaras digitales, este tipo de memorias son las SD, Micro SD y demás.

5. - Unidades ópticas como las lectoras de CD-DVD, el case tiene en la parte frontal varios zócalos que sirven para colocar las unidades lectoras de CD-DVD, como también para colocar las unidades de disquetera (que hoy en día están cayendo en desuso, pero se siguen aun se siguen trabajando). • Luces de señalización: son llamados también como indicadores luminosos, bombillos llamados LED que significa (diados de emisores de luz.) • - Conclusión: Es bueno tener una idea y • definición clara de cómo esta formada la parte • del frente del CASE.

6. PARTE POSTERIOR DE CASE • Rejillas de ventilación. • Conectores. • - Selector de voltaje. • SWITCH POWER. • Área de conectores Entrada y Salida. • - Área o espacio para el Cooler. • Ranuras de expansión. • Control remoto. • Entrada de audio. • Salida de audio. • Entrada de video SVHS. • Entrada de video RCA. • Antena TV. • Antena radio.

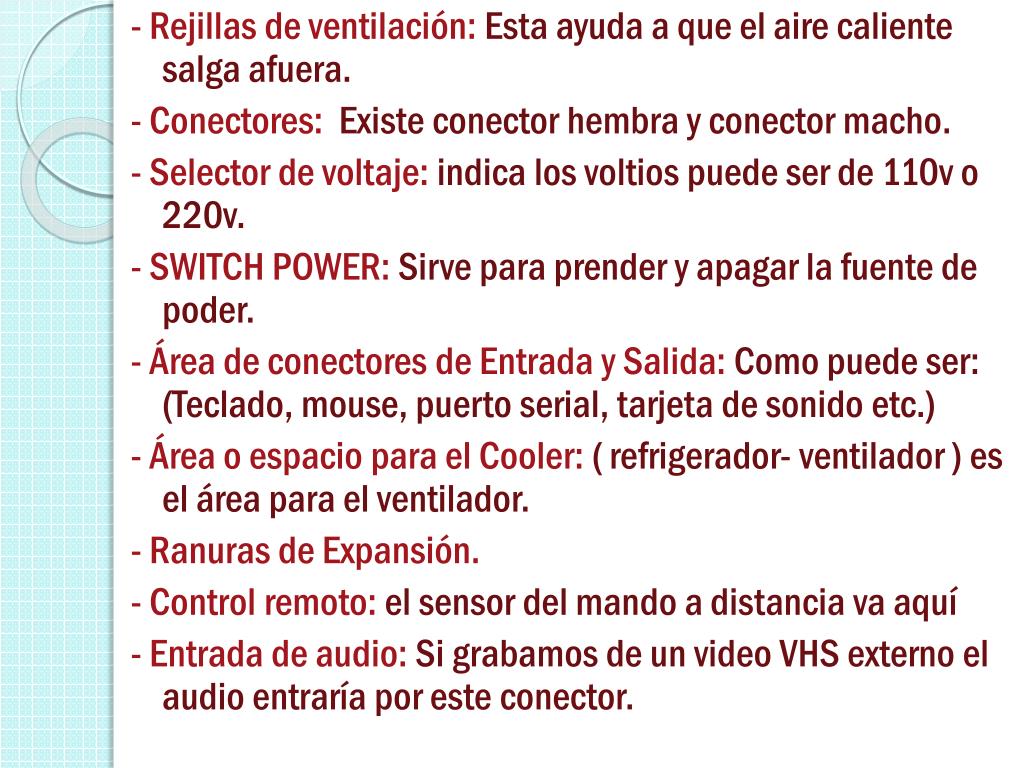

7. - Rejillas de ventilación: Esta ayuda a que el aire caliente salga afuera. -Conectores: Existe conector hembra y conector macho. - Selector de voltaje: indica los voltios puede ser de 110v o 220v. - SWITCH POWER: Sirve para prender y apagar la fuente de poder. - Área de conectores de Entrada y Salida: Como puede ser: (Teclado, mouse, puerto serial, tarjeta de sonido etc.) - Área o espacio para el Cooler: ( refrigerador- ventilador ) es el área para el ventilador. - Ranuras de Expansión. - Control remoto: el sensor del mando a distancia va aquí - Entrada de audio: Si grabamos de un video VHS externo el audio entraría por este conector.

8. - Salida de audio: por aquí sale el sonido, el cable que puentea con la tarjeta de sonido como dijimos antes se conecta en este agujero. - Entrada de video SVHS: la imagen del ordenador se podría conectar a un video con conexión SVHS. - Entrada de video RCA: la imagen del ordenador se conectaría a un video con sólo conexión RC, de menor calidad que el S-VHS. - Antena TV: la antena de la tele en este sitio. - Antena radio: la tarjeta incluye una antena FM que es poco más que un cable raro. - Conclusión: De igual forma aquí vemos que partes tiene el CASE y sus definiciones en la parte de atrás.

9. TIPOS DE CASE La caja del sistema o chasis: es una estructura mecánica de la computadora, estas disponen de botones de encendido y apagado, LED´s de encendido y acceso al disco duro, bahías para alojar dispositivos de almacenamiento, ranuras de acceso a los conectores de las tarjetas de expansión, entre otros. Los chasis de computadora se denominan de muchas maneras: - Chasis de la computadora.- Carcasa.- Torre.- Caja.- Bastidor.

10. El tipo de gabinete se establece dependiendo de la compatibilidad con la forma de la tarjeta Madre. Aquí tenemos una lista de varias formas (tamaños) de tarjetas madres: • AT • ATX • micro ATX • Mini-ITX • Nano-ITX • Pico-ITX • Baby-AT • BTX • DTX • ETX • FlexATX • LPX • Mini-DTX • NLX • WTX

11. - ATX Desktop La frase “Desktop” indica que la computadora debe ir encima del escritorio. Este diseño es famoso por permitir que un monitor sea puesto encima del gabinete. Más grande que los gabinetes típicos, este permite agregar más discos duros, dispositivos ópticos (Quemadoras, DVD), y tiene más espacio adentro. • - ATX Full

12. - ATX Media Center o HTPC Usado mayormente para home theaters. HTPC indica Home Theater PC. Se conectan al televisor, cámaras digitales, radios, etc. Este es la torre ATX mediana y es la más común. • - ATX Mid

13. - ATX mini Gabinetes para tarjetas madres más pequeñas que las ATX más comunes. En estos hay menos espacio para Quemadoras/DVD y discos duros. El BTX fue diseñado para reemplazar el ATX. Se basa en el mismo concepto del ATX, pero también se enfoca en mejorar la circulación de aire. • -BTX

14. -MicroATX Desktop Este es el mismo al ATX Desktop, pero el tamaño reducido debido a que la tarjeta madre es también más pequeña. Lo mismo al ATX media Center, pero más pequeño. • -MicroATX Media Center o HTPC

15. -MicroATX Mid Versiónmediana del MicroATX. La versión más pequeña del MicroATX. El nombre lo dice todo, "slim" indica delgado. • -MicroATX Mini • - MicroATX Slim

16. -Mini-ITX Desarrollado por VIA, esta forma es para tarjetas madres cuales usan poca energía y se instalan en los gabinetes cuales posiblemente son los más pequeños en el presente. Estos gabinetes existen en muchas formas. Altos y delgados, o pequeños y súper gruesos. Como es para servidores, necesitamos mucho espacio y buena circulación de aire. • -Server/Servidor

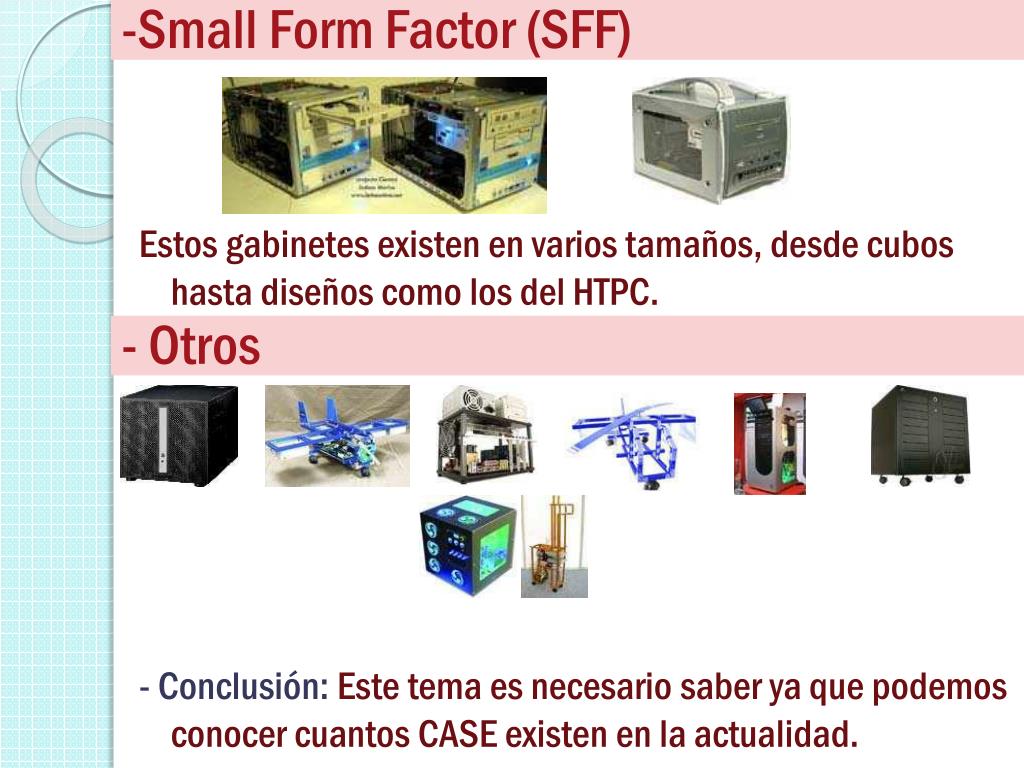

17. -Small Form Factor (SFF) Estos gabinetes existen en varios tamaños, desde cubos hasta diseños como los del HTPC. - Conclusión: Este tema es necesario saber ya que podemos conocer cuantos CASE existen en la actualidad. • -Otros

18. PUERTOS Y CONECTORES PUERTOS ¿Qué es un puerto? El puerto se define como el lugar donde los datos entran o salen o ambas cosas. Se denominan “puertos de entrada/salida" (o abreviado puertos E/S) y son interfaces para conectar dispositivos mediante cables. Generalmente tienen un extremo macho con clavijas que sobresalen o tipo hembra la cual tiene una serie de agujeros para alojar los conectores machos. - Puerto Paralelo Este puerto de E/S envía datos en formato paralelo (ocho bits de datos, formando un byte, se envían simultáneamente sobre ocho líneas individuales en un solo cable). El puerto paralelo se utiliza principalmente para impresoras.

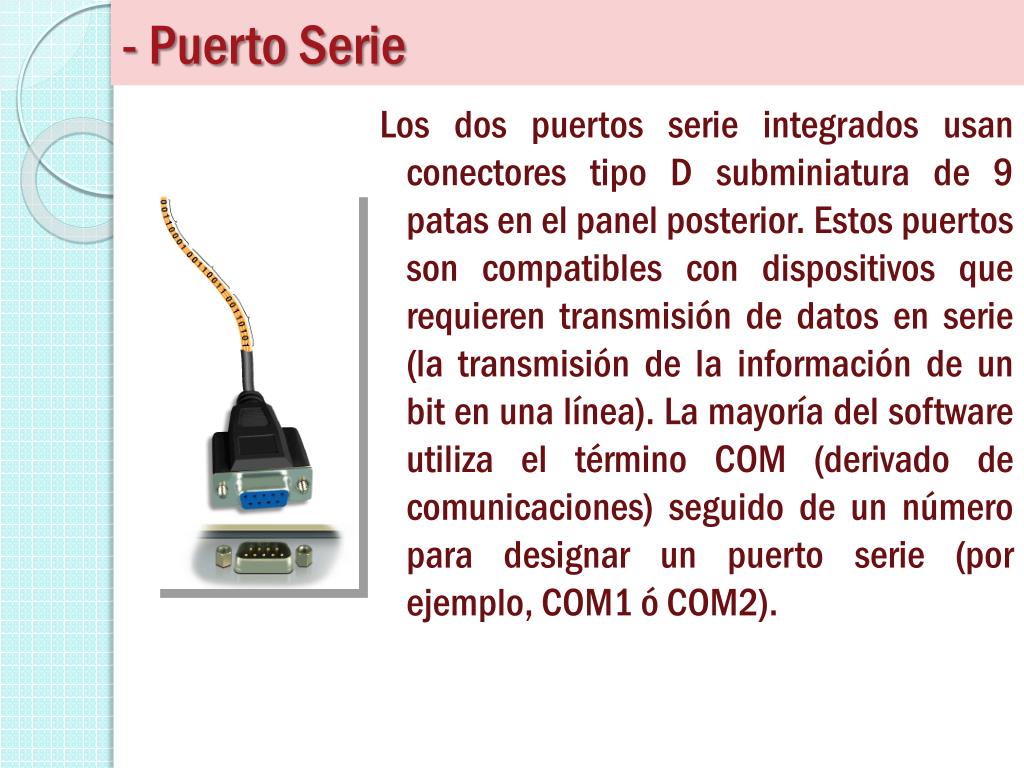

19. - Puerto Serie Los dos puertos serie integrados usan conectores tipo D subminiatura de 9 patas en el panel posterior. Estos puertos son compatibles con dispositivos que requieren transmisión de datos en serie (la transmisión de la información de un bit en una línea). La mayoría del software utiliza el término COM (derivado de comunicaciones) seguido de un número para designar un puerto serie (por ejemplo, COM1 ó COM2).

20. - Puerto USB Es una arquitectura de bus desarrollada por las industrias de computadoras y telecomunicaciones, que permite instalar periféricos sin tener que abrir la maquina para instalarle hardware, es decir, que basta con conectar dicho periférico en la parte posterior del computador. • Puerto DIN • Un Conector DIN es un conector que fue originariamente estandarizado por el Deutsches Institut für Normung (DIN), la organización de estandarización alemana. Inicialmente muy utilizado.

21. - Puerto RJ-45 La RJ-45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e y 6). RJ es un acrónimo inglés de Registered Jack . Posee ocho "pines" o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado. El puerto VGA es el puerto estandarizado para conexión del monitor a la PC, es un puerto hembra con 15 orificios de conexión en tres hileras de cinco. • - Puerto VGA

22. CONECTORES - Conector de corriente Los conectores de corriente o de potencia son utilizados para permitir la alimentación de la corriente eléctrica al dispositivo al cual esta conectado, muy usado para el CPU, monitor del tipo CRT y algunos tipos de scanners. Es un conector macho que se inserta en el puerto VGA del CPU. - Conector VGA

23. - Conector Serial o Com Son adaptadores que se utilizan para enviar y recibir información de bit a bit fuera del computador a través de un único cable y un determinado software de comunicación. Es un cable que se utiliza para conectar la impresora al CPU. - Conector Paralelo - Conector USB

24. - Conector RJ-45 - Conector de Audio - Conector de PS/2 - Conclusión: Es muy interesante saber donde van conectados los diferentes dispositivos y que cables se deben utilizar para que estos funcionen.
