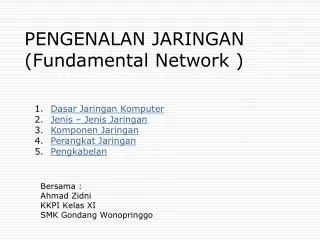

  1. PENGENALAN JARINGAN(Fundamental Network ) • Dasar Jaringan Komputer • Jenis – Jenis Jaringan • Komponen Jaringan • Perangkat Jaringan • Pengkabelan Bersama : Ahmad Zidni KKPI Kelas XI SMK Gondang Wonopringgo

  2. Komponen Jaringan

  3. TopologiJaringan Adalahcarabagaimanakomputer, printer danperangkat yang lainnyadihubungkan. Jenis - jenistopologi: BUS/LINE RING STAR • Bus • Ring • Star • Extended Star • Mesh Extended mesh

  4. Topologi Bus Keuntungan : Hemat Kabel Layout Kabel sederhana Mudah dikembangkan Kekurangan: Deteksi dan isolasi kesalahan sangat kecil Kepadatan lalu lintas dapat menyebabkan collision (tabrakan data) Bila salah satu client rusak, maka jaringan tidak bisa berfungsi Diperlukan repeater untuk jarak jauh

  5. TopologiRing Keuntungan : Hemat kabel (murah) Tidak terjadi collision (tabrakan data) Kekurangan: Peka kesalahan Pengembangan jaringan lebih kaku

  6. TopologiStar Keuntungan : • Paling Fleksibel • Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain • Kontrol terpusat • Kemudahan deteksi dan isolasi kesalahan/kerusakan • Kemudahan pengelolaan jaringan Kekurangan: • Boros kabel • Perlu penanganan khusus • Kontrol terpusat (Hub) jadi elemen kritis

  7. Network Topologi • Topologi star adalah paling banyakdan paling umumdipakai. • Untukjaringan yang lebihluasmenggunakan extended star topology.

  8. Topologi Mesh Keuntungan : Toleransi kesalahan baik Komputer atau perangkat jaringan dapat dengan mudah ditukar satu sama lain Kekurangan: Mahal karena boros kabel Kecepatan transfer data terbatas

  9. Media Jaringan: UTP/STP • Media jaringanadalahdimanasinyal data dikirimdarikomputersatuke yang lainnya. ( kabel UTP/STP, kabel Coax, Fiber Optik, Wireless) • Yang populerdigunakanadalahjenis UTP

  10. Coaxial

  11. Media Jaringan: Fiber Optik • Fiber-optic adalah media jaringan yang menggunakanteknologitransmisioptis. • Mempunyaikelebihanjarakjangkauyglebihpanjang (3Km), tidakterjadiinterferensi, kecepatan transfer data lebihcepat(+100Mbps).

  12. Media Jaringan: Wireless • Bilakoneksidengan media kabeltidakmemungkinkanatauterlalumahal, makateknologi wireless adalahalternatifuntukmenghubungkansebuah LAN. • Jaringan Wireless menggunakanfrekuensi radio (RF), laser, infrared (IR), dan satellite/microwaves untuktransmisisinyaldarisatukomputerkekomputer lain.

  13. Terima Kasih To be continoue…
