CONTROLEUR D'ACCES

1. Polyclinique de l'Atlantique à Saint HERBLAIN CONTROLEUR D'ACCES Lycée E.LIVET Académie de Nantes Bac STI Génie électronique 2006

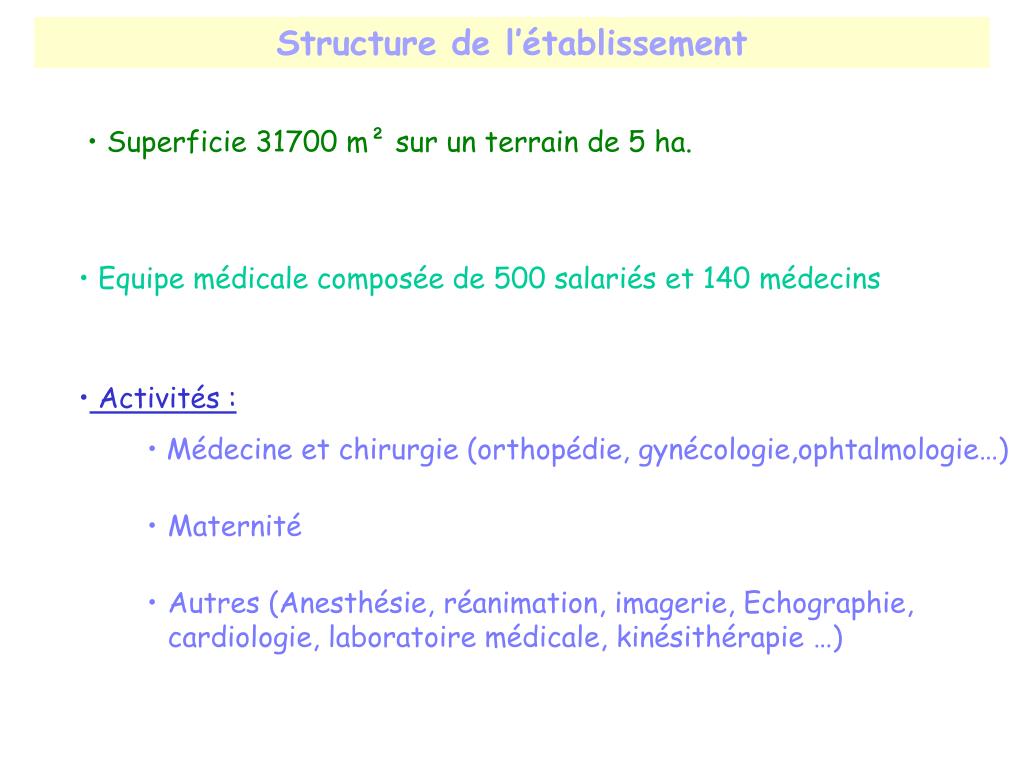

2. Structure de l’établissement • Superficie 31700 m² sur un terrain de 5 ha. • Equipe médicale composée de 500 salariés et 140 médecins • Activités : • Médecine et chirurgie (orthopédie, gynécologie,ophtalmologie…) • Maternité • Autres (Anesthésie, réanimation, imagerie, Echographie, cardiologie, laboratoire médicale, kinésithérapie …)

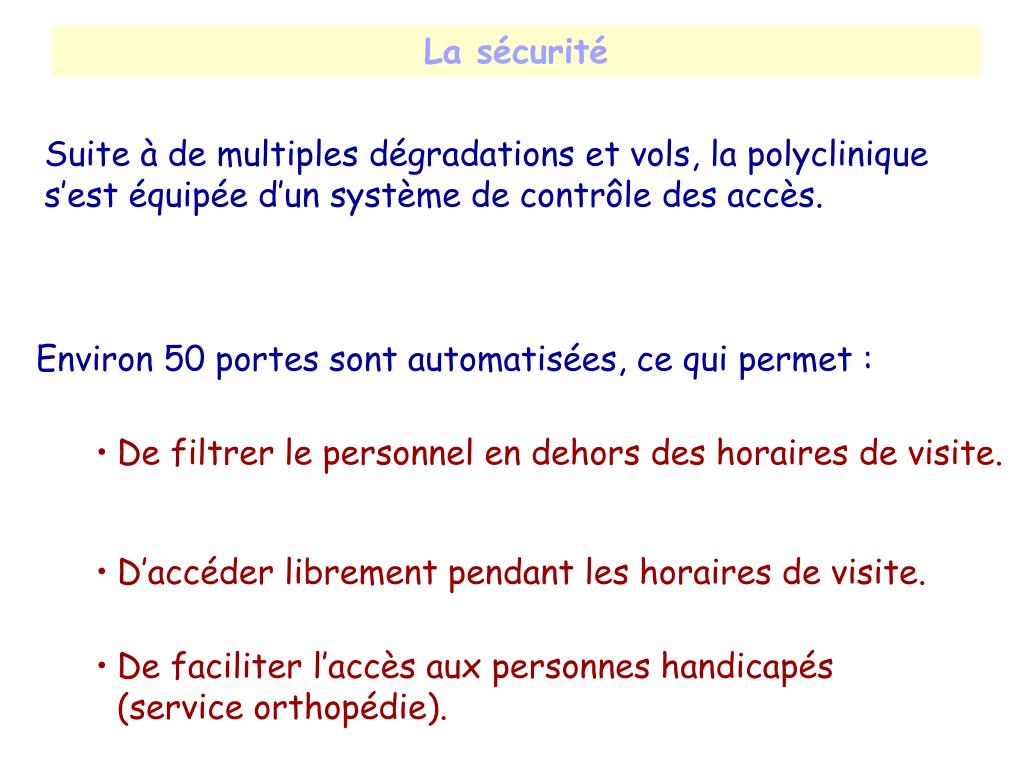

3. La sécurité Suite à de multiples dégradations et vols, la polyclinique s’est équipée d’un système de contrôle des accès. Environ 50 portes sont automatisées, ce qui permet : • De filtrer le personnel en dehors des horaires de visite. • D’accéder librement pendant les horaires de visite. • De faciliter l’accès aux personnes handicapés (service orthopédie).

4. Plan du site Exemple d’utilisation PORTE CHÉZINE service orthopédique • Gestion des accès est centralisée depuis le poste de sécurité. • Utilisation du réseau INTRANET 6 portes principales à gérer ainsi que 45 portes en internes

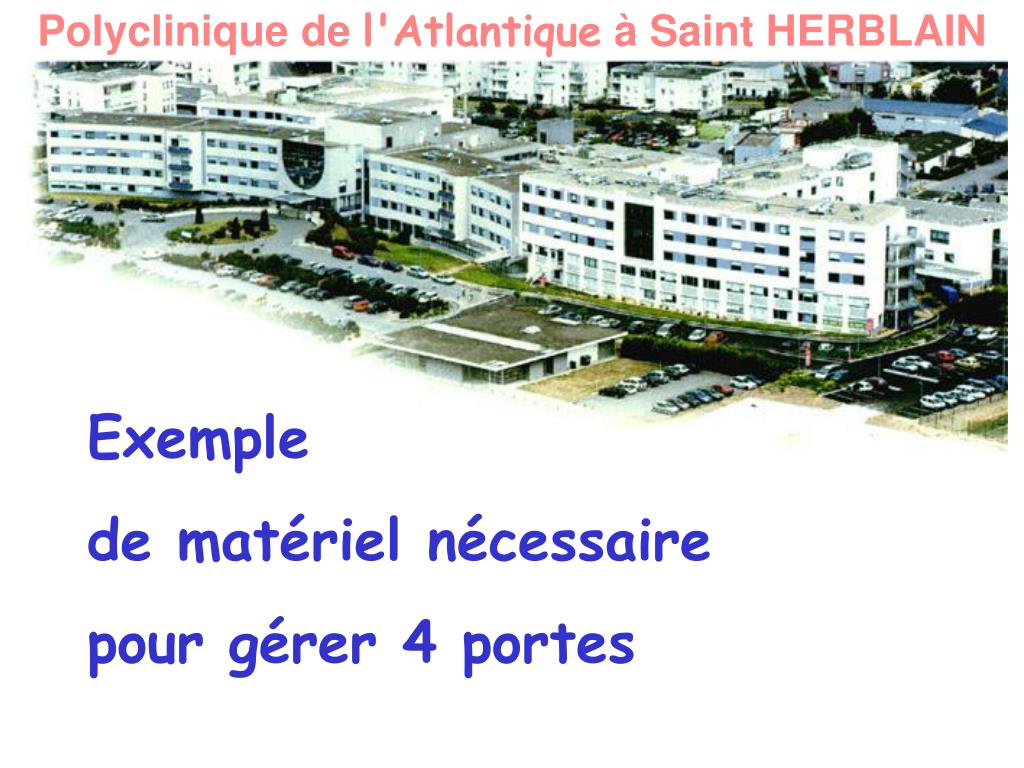

5. Polyclinique de l'Atlantique à Saint HERBLAIN Exemplede matériel nécessairepour gérer 4 portes

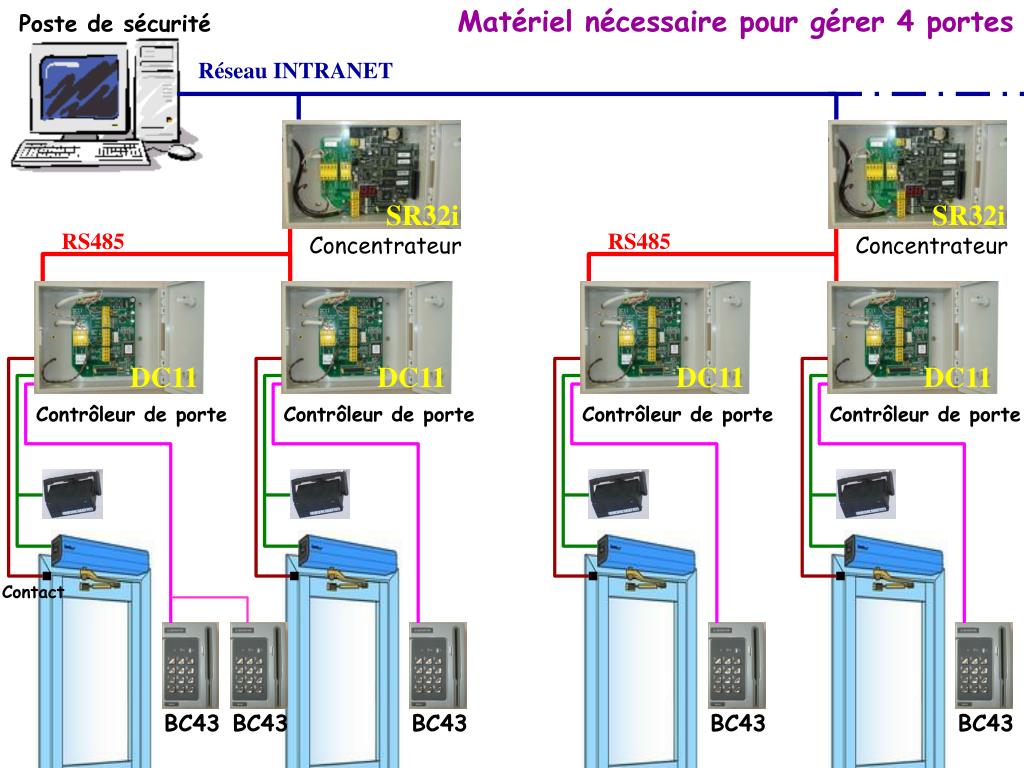

6. Matériel nécessaire pour gérer 4 portes SR32i SR32i RS485 Concentrateur Concentrateur DC11 DC11 DC11 DC11 Contrôleur de porte Contrôleur de porte Contrôleur de porte Contrôleur de porte Contact BC43 BC43 BC43 BC43 BC43 Poste de sécurité Réseau INTRANET RS485

7. Polyclinique de l'Atlantique à Saint HERBLAIN Configuration minimale pour gérerune porte

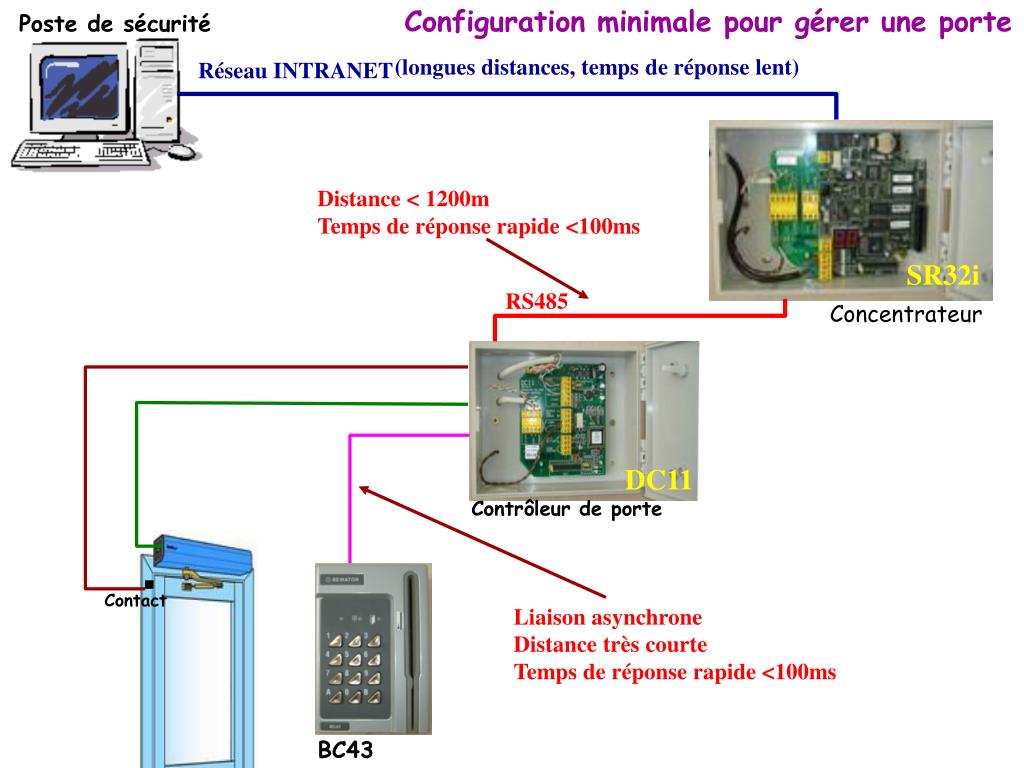

8. Configuration minimale pour gérer une porte Distance < 1200m Temps de réponse rapide <100ms Contact Liaison asynchroneDistance très courteTemps de réponse rapide <100ms BC43 Poste de sécurité (longues distances, temps de réponse lent) Réseau INTRANET SR32i RS485 Concentrateur DC11 Contrôleur de porte

9. SR32i BC43 DC11 Maquettes

10. Polyclinique de l'Atlantique à Saint HERBLAIN Identificationdes différents modulespar une adresse

11. Identification des modules par une adresse Internet Protocol Sélection d’une adresse parmi 32 Contact Sélection d’une adresse parmi 32 BC43 Poste de sécurité Adresse IP 169.1.0.21 Réseau INTRANET Adresse IP169.1.0.25 SR32i RS485 Concentrateur DC11 Contrôleur de porte Adresse 21HEXA Sélection E/S

12. Polyclinique de l'Atlantique à Saint HERBLAIN Exemple d’identification des modulespar une adresse

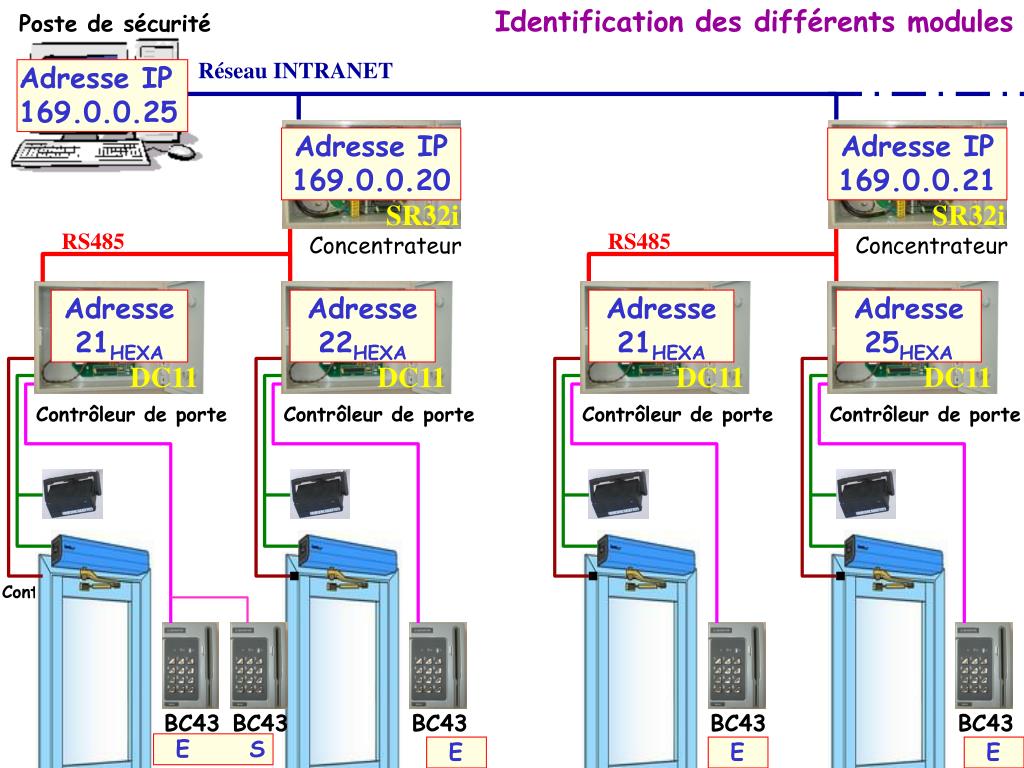

13. Identification des différents modules Réseau INTRANET SR32i SR32i RS485 RS485 Concentrateur Concentrateur DC11 DC11 DC11 DC11 Contrôleur de porte Contrôleur de porte Contrôleur de porte Contrôleur de porte Contact BC43 BC43 BC43 BC43 BC43 Poste de sécurité Adresse IP169.0.0.25 Adresse IP169.0.0.20 Adresse IP 169.0.0.21 Adresse 21HEXA Adresse 22HEXA Adresse 21HEXA Adresse 25HEXA E S E E E

14. Polyclinique de l'Atlantique à Saint HERBLAIN Configuration du système avec le logiciel « Gestion Polyclinique »depuis le poste de sécurité.

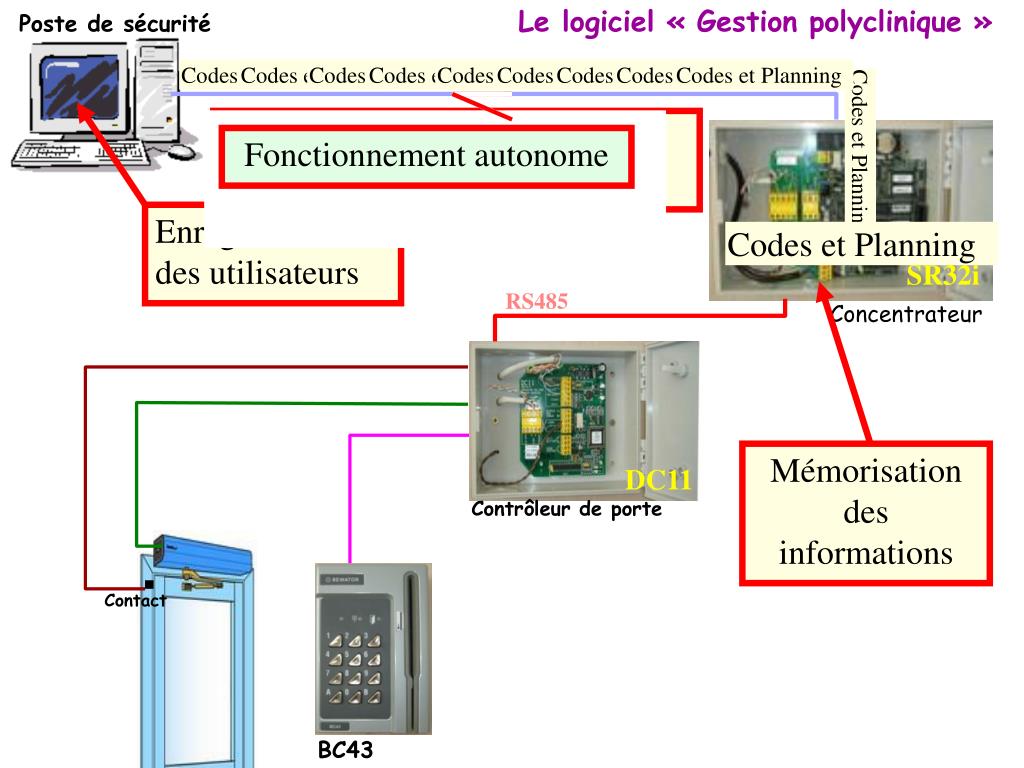

15. Poste de sécurité Réseau INTRANET Enregistrement des utilisateurs SR32i RS485 Concentrateur Mémorisation des informations DC11 Contrôleur de porte Contact BC43 Codes et Planning Codes et Planning Codes et Planning Codes et Planning Codes et Planning Codes et Planning Codes et Planning Codes et Planning Codes et Planning Le logiciel « Gestion polyclinique » Codes et Planning Connexion au réseau INTRANET Transfert des informations Fonctionnement autonome Codes et Planning

16. Polyclinique de l'Atlantique à Saint HERBLAIN Exemple de communication entre le SR32i, le DC11 et le BC43 lorsque l’utilisateur compose le premier chiffre de son code confidentiel

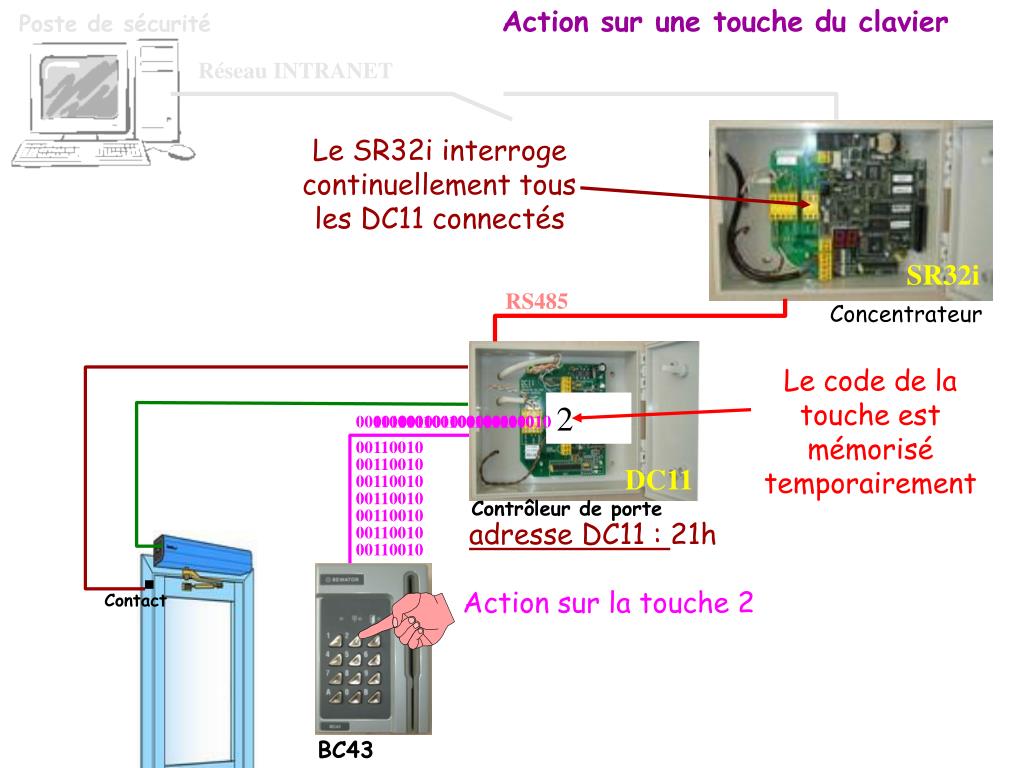

17. Action sur une touche du clavier Poste de sécurité Réseau INTRANET SR32i RS485 Concentrateur DC11 Contrôleur de porte Contact Action sur la touche 2 BC43 Le SR32i interroge continuellement tous les DC11 connectés Le code de la touche est mémorisé temporairement 2 00110010 00110010 00110010 00110010 00110010 00110010 00110010 00110010 00110010 00110010 00110010 00110010 adresse DC11 : 21h 00110010 00110010

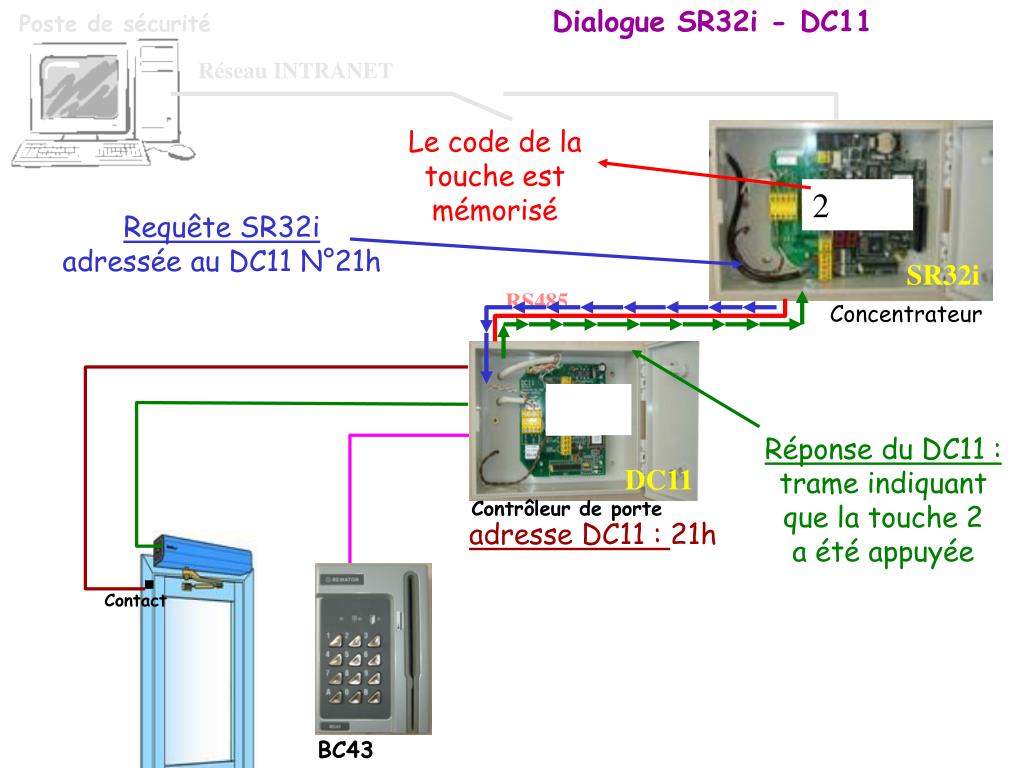

18. Dialogue SR32i - DC11 Poste de sécurité Réseau INTRANET SR32i RS485 Concentrateur DC11 Contrôleur de porte Contact BC43 Le code de la touche est mémorisé 2 Requête SR32iadressée au DC11 N°21h 2 Réponse du DC11 : trame indiquant que la touche 2 a été appuyée adresse DC11 : 21h

19. Polyclinique de l'Atlantique à Saint HERBLAIN Exemple de communication entre le SR32i, le DC11, le BC43 et l ’OPB. après avoir composé un code correct.

20. Commande l’ouverture de la porte Poste de sécurité Réseau INTRANET SR32i RS485 Concentrateur DC11 Contrôleur de porte Contact Contact Contact BC43 Après avoir reçu le bon code : 2006 le SR32i émet un ordre d’ouverture 2006 Le DC11 commande l’ouverture de la porte Réponse du DC11 : accusé de réception (ACK) adresse DC11 : 21h La porte se ferme La porte s’ouvre

21. Polyclinique de l'Atlantique à Saint HERBLAIN Réalisation des élèves

22. Poste de sécurité Réseau INTRANET 1 poste informatique par binôme avec le logiciel SR32i SR32i SR32i RS485 Concentrateur RS232 DC11 DC11 Contrôleur de porte Contact BC43 Réalisation des élèves 1 poste informatique commun pour la classe

23. Polyclinique de l'Atlantique à Saint HERBLAIN Analyse fonctionnelle

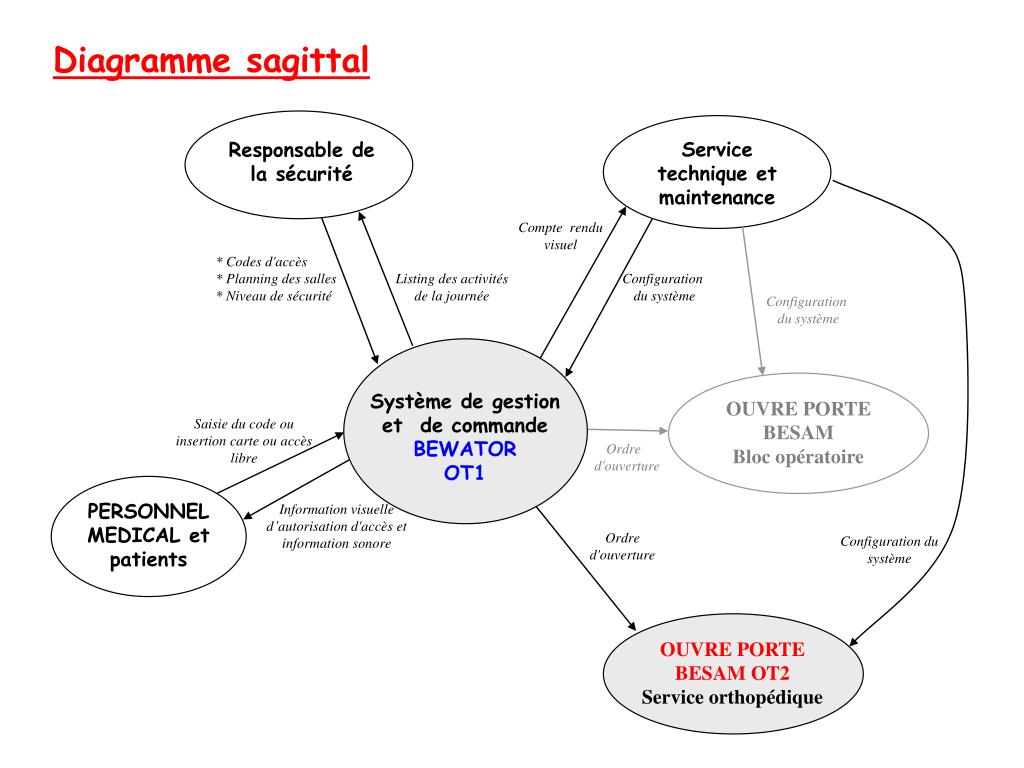

24. Service technique et maintenance Responsable de la sécurité Compte rendu visuel * Codes d'accès * Planning des salles * Niveau de sécurité Listing des activités de la journée Configuration du système Configuration du système Système de gestion et de commande BEWATOR OT1 OUVRE PORTE BESAM Bloc opératoire Saisie du code ou insertion carte ou accès libre Ordre d'ouverture PERSONNEL MEDICAL et patients Information visuelle d’autorisation d'accès et information sonore Ordre d'ouverture Configuration du système OUVRE PORTE BESAM OT2 Service orthopédique Diagramme sagittal

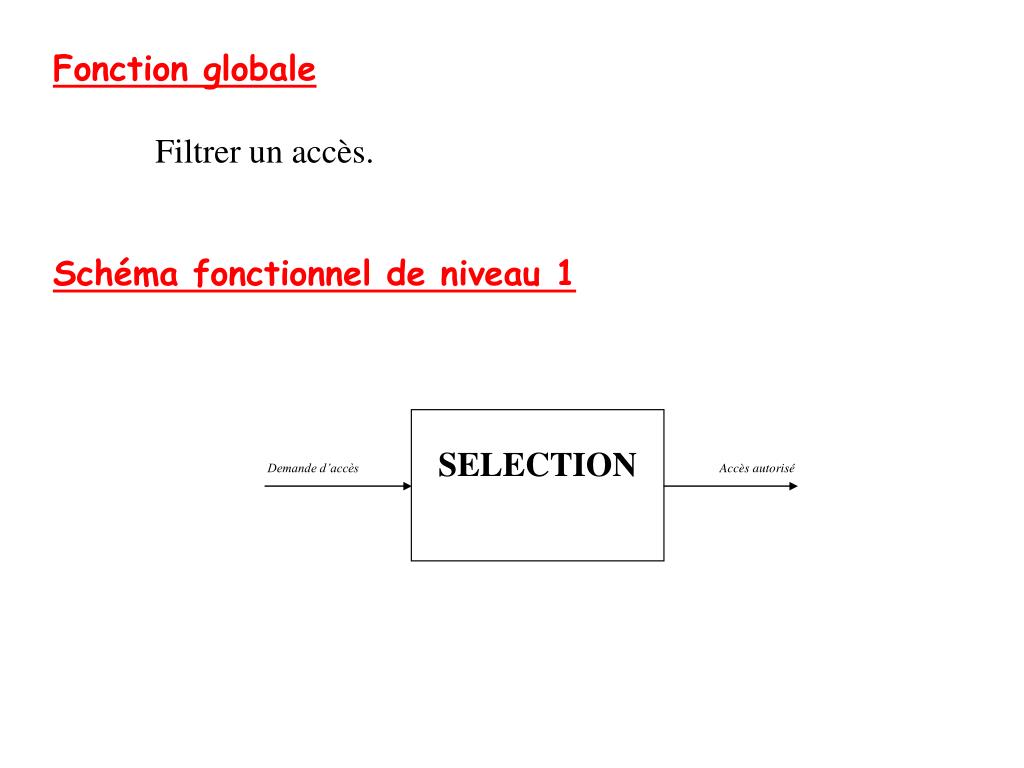

25. SELECTION Demande d’accès Accès autorisé Fonction globale Filtrer un accès. Schéma fonctionnel de niveau 1

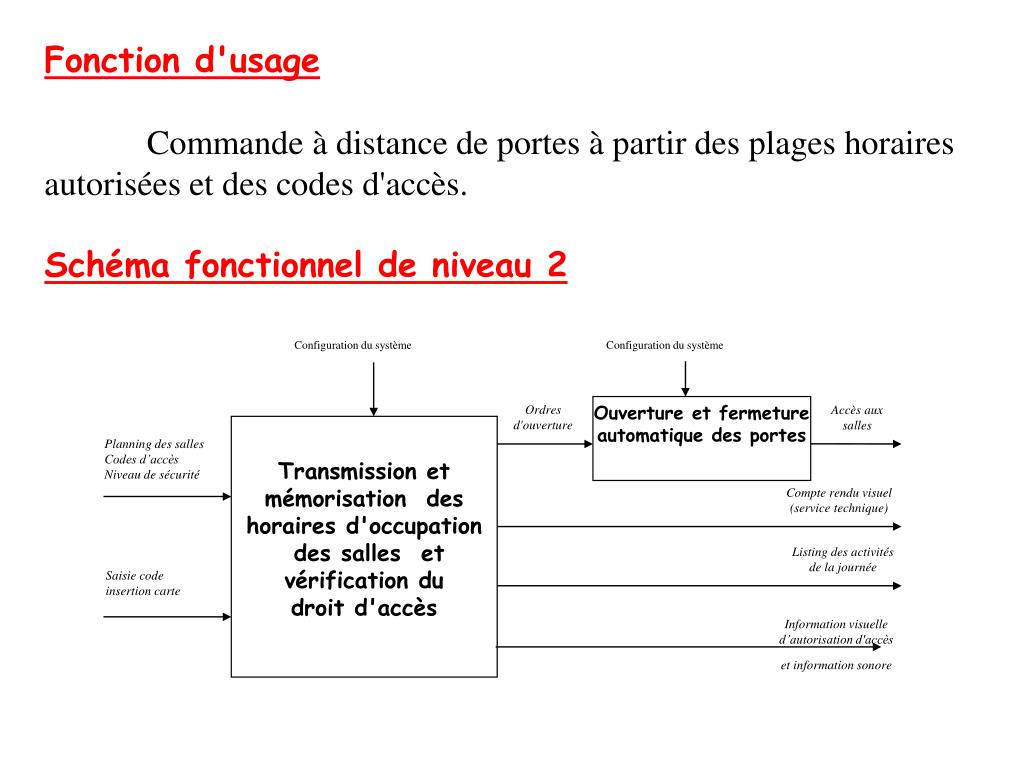

26. Configuration du système Configuration du système Ordres d'ouverture Ouverture et fermeture automatique des portes Accès aux salles Transmission et mémorisation des horaires d'occupation des salles et vérification du droit d'accès Planning des salles Codes d’accèsNiveau de sécurité Compte rendu visuel (service technique) Listing des activitésde la journée Saisie code insertion carte Information visuelle d’autorisation d'accès et information sonore Fonction d'usage Commande à distance de portes à partir des plages horaires autorisées et des codes d'accès. Schéma fonctionnel de niveau 2

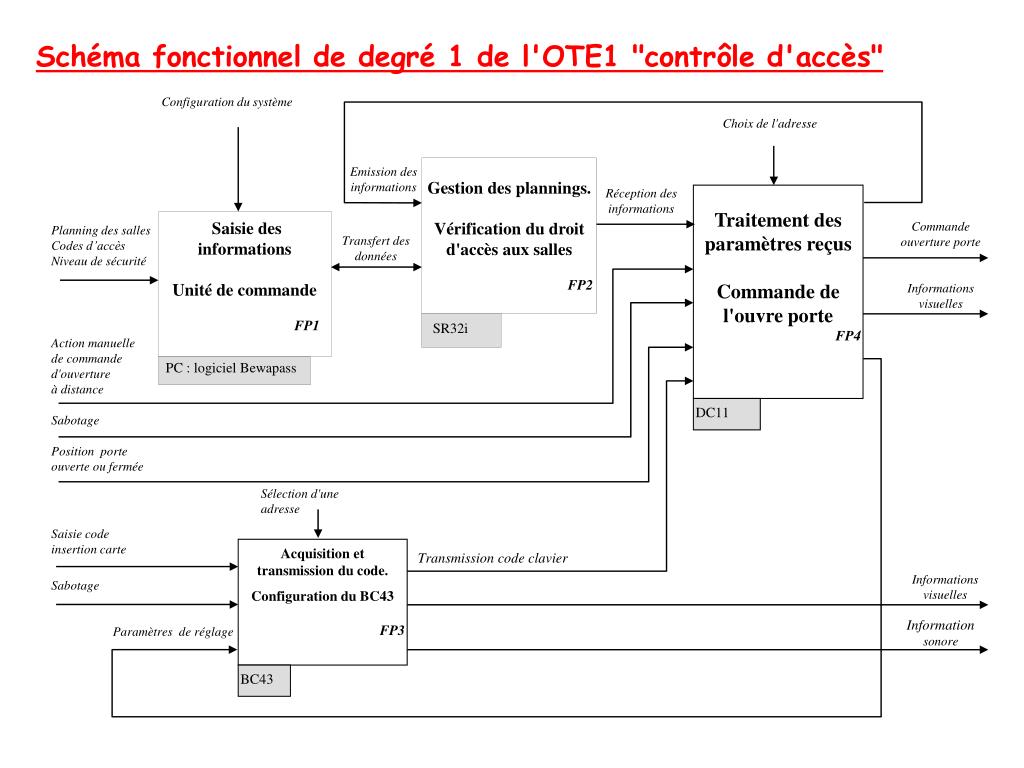

27. Configuration du système Choix de l'adresse Gestion des plannings. Vérification du droit d'accès aux salles FP2 Emission desinformations Réception des informations Traitement desparamètres reçusCommande del'ouvre porte FP4 Saisie des informations Unité de commande FP1 Commande ouverture porte Planning des sallesCodes d’accès Niveau de sécurité Transfert des données Informations visuelles SR32i Action manuellede commande d'ouvertureà distance PC : logiciel Bewapass DC11 Sabotage Position porte ouverte ou fermée Sélection d'une adresse Saisie codeinsertion carte Acquisition et transmission du code. Configuration du BC43 FP3 Transmission code clavier Informations visuelles Sabotage Information sonore Paramètres de réglage BC43 Schéma fonctionnel de degré 1 de l'OTE1 "contrôle d'accès"

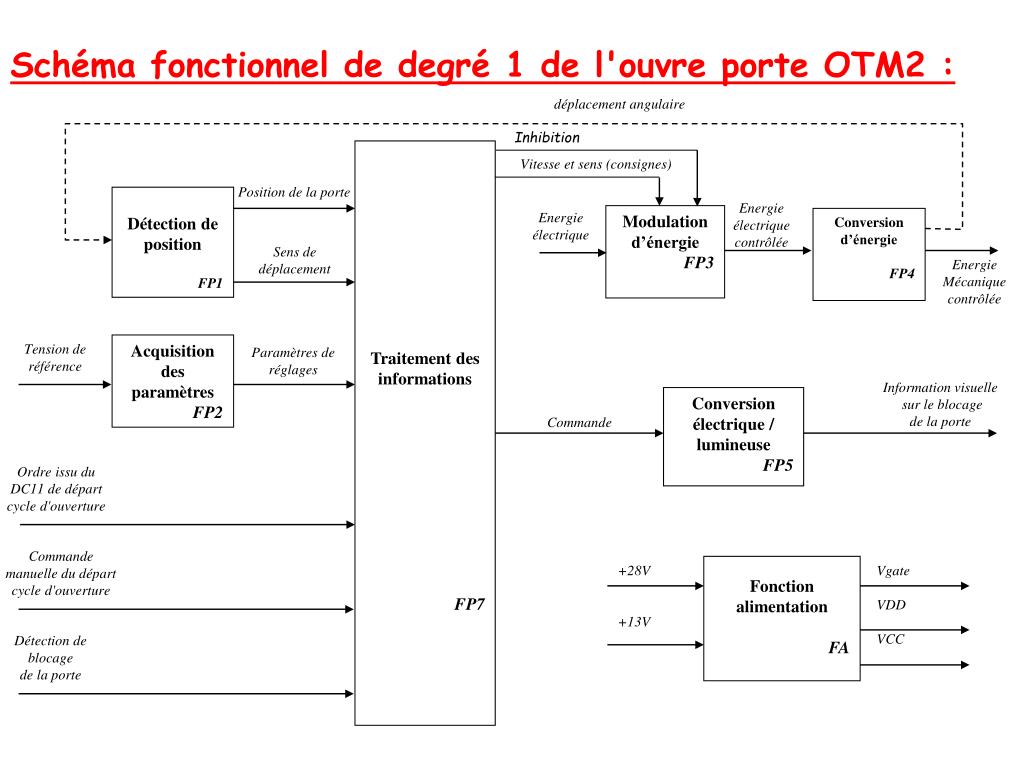

28. Schéma fonctionnel de degré 1 de l'ouvre porte OTM2 : déplacement angulaire Inhibition Traitement des informations FP7 Vitesse et sens (consignes) Position de la porte Détection de position FP1 Energie électrique contrôlée Energie électrique Modulation d’énergie FP3 Conversion d’énergie FP4 Sens de déplacement Energie Mécanique contrôlée Tension de référence Acquisition des paramètres FP2 Paramètres de réglages Ordre issu du DC11 de départ cycle d'ouverture Commande manuelle du départ cycle d'ouverture Détection de blocage de la porte Information visuelle sur le blocage de la porte Conversion électrique / lumineuse FP5 Commande +28V +13V Fonction alimentation FA Vgate VDD VCC

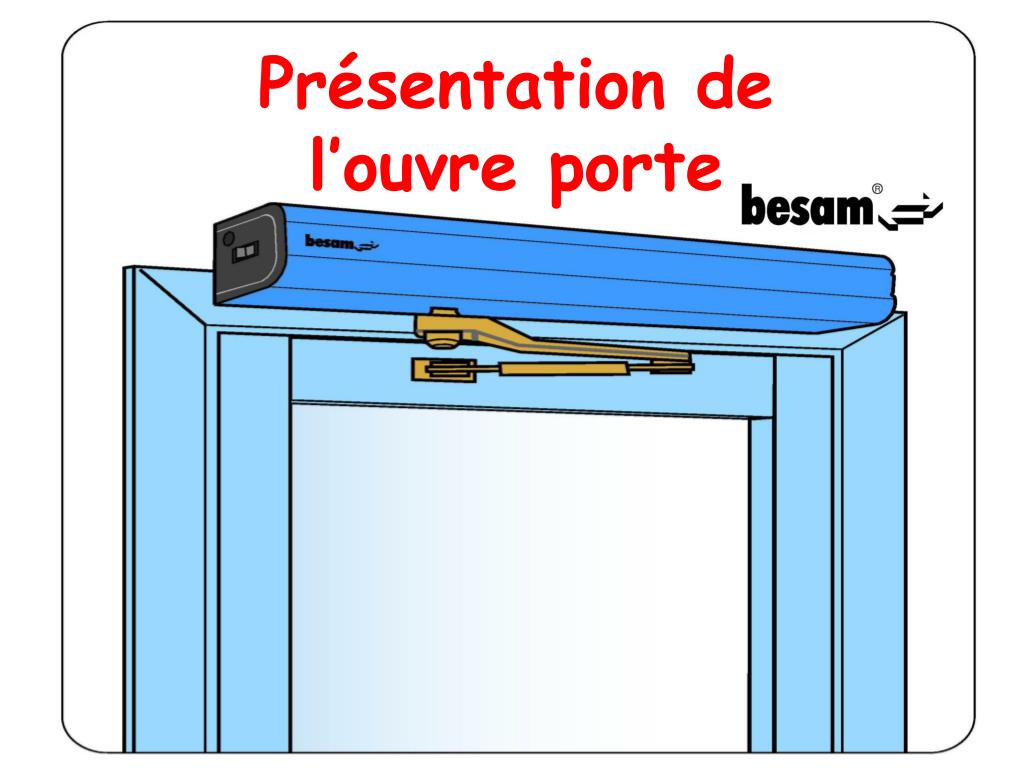

32. Présentation de l’ouvre porte

33. Historique

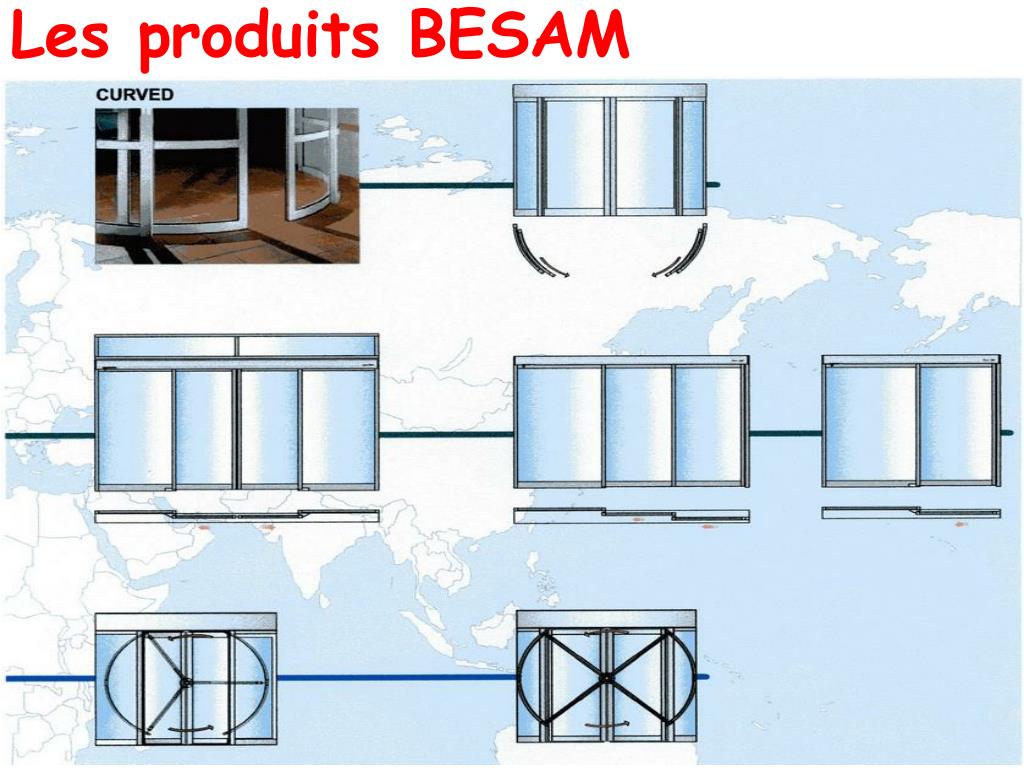

34. Les produits BESAM

35. Les produits BESAM

36. Les produits BESAM

37. Les produits BESAM

38. Les produits BESAM

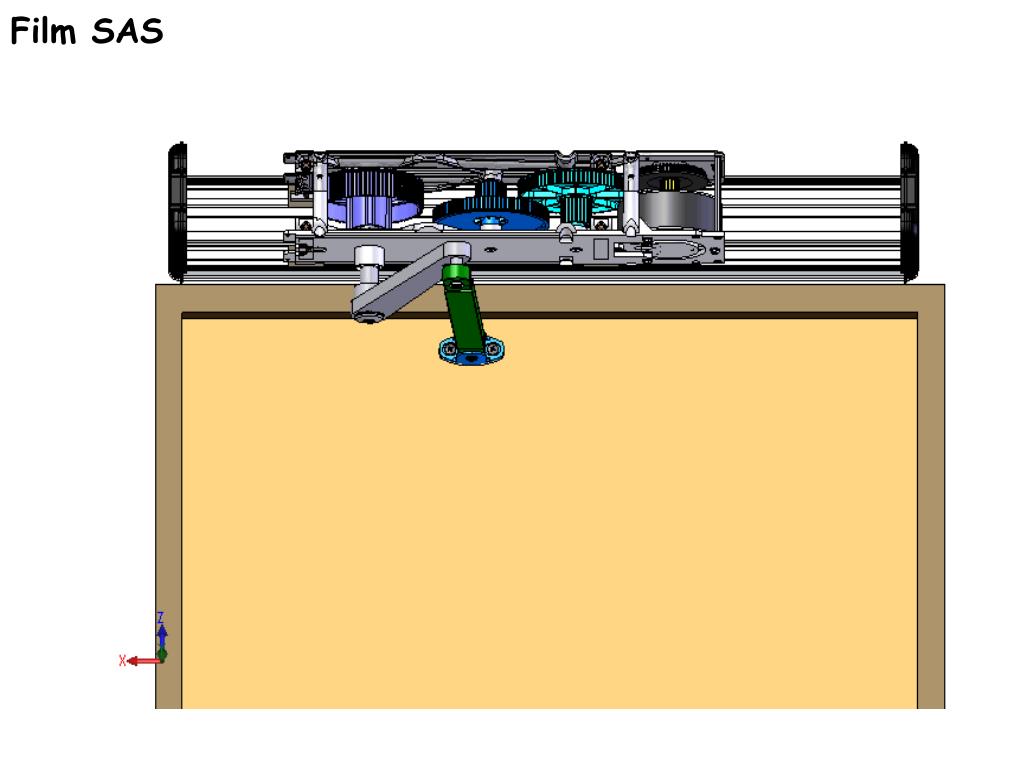

39. Film SAS

40. Les produits BESAM

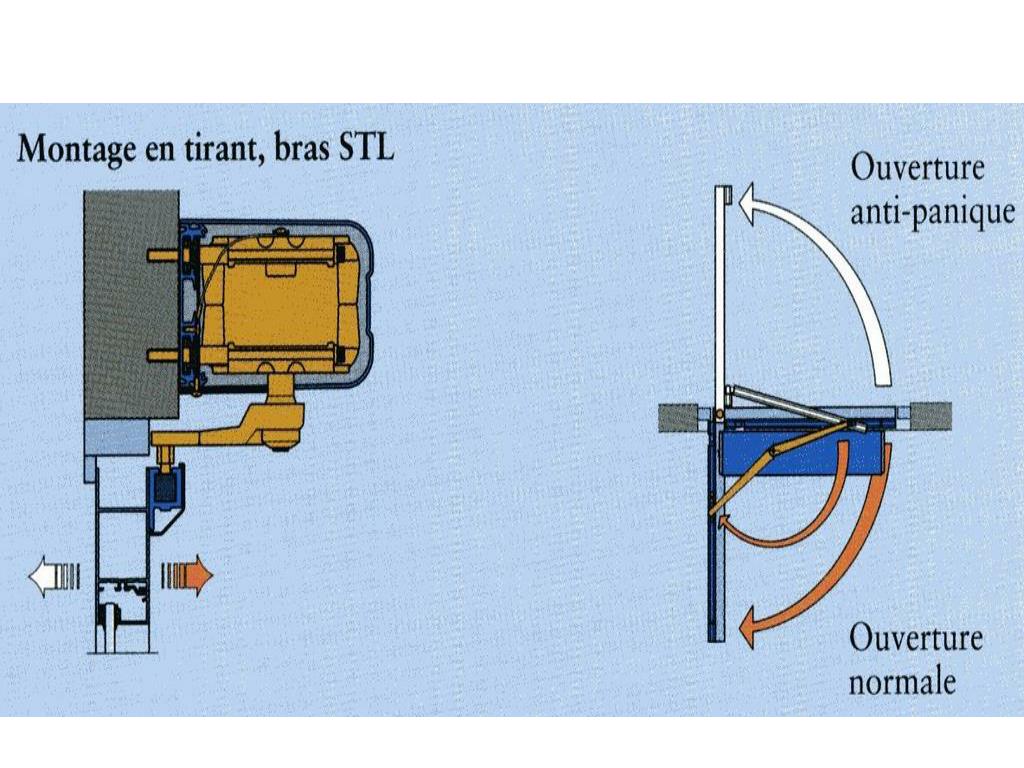

41. Film STL

42. Motorisation OPB

43. Film SAS

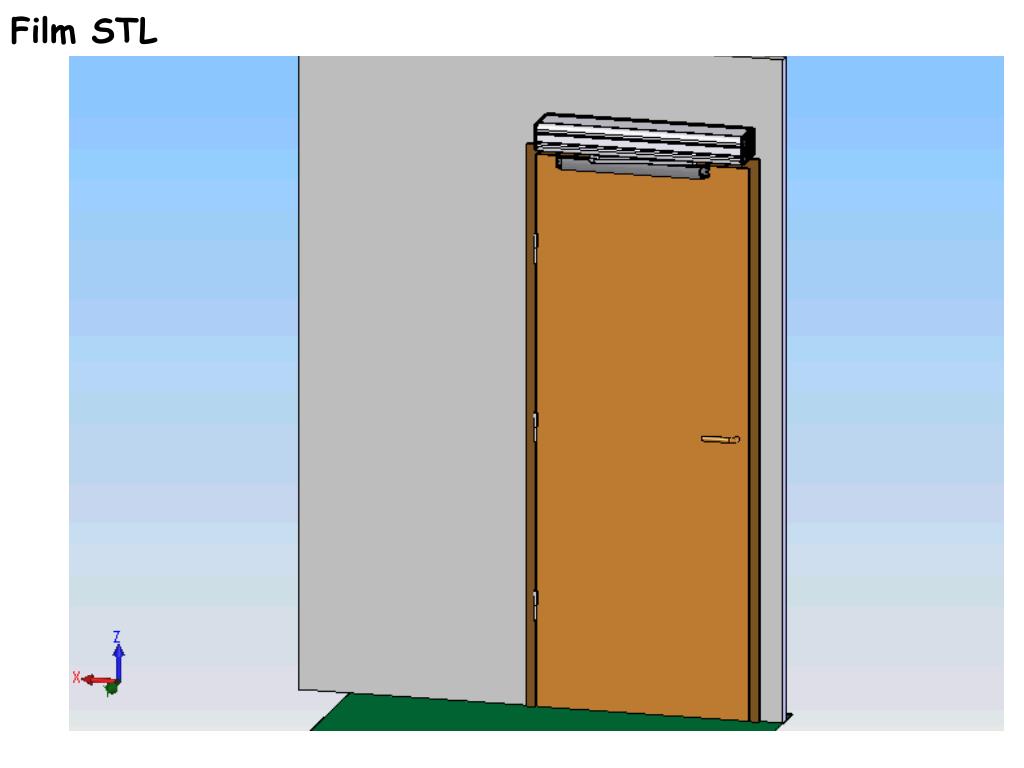

44. Film STL

45. Remerciements • Mr Blanchard (responsable de la sécurité de la polyclinique) • Gerard Meerts (Chef des travaux du Lycée LIVET) • Les professeurs de productique qui ont assuré la fabrication de la maquette didactique

46. Construction Mécanique Physique Appliquée • Alain Noël • Chantal Roué • Georges Canté • Yves Fauconnet • Philippe Martin

47. Electronique • Eric Blot • Jean François Corbineau • Gilles Gaudin • Pierre Gougeon • Joël Langlois
