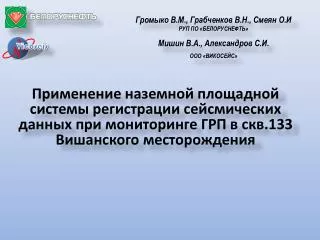

1. Vicoseis Применение наземной площадной системы регистрации сейсмических данных при мониторинге ГРП в скв.133 Вишанского месторождения Громыко В.М., Грабченков В.Н., Смеян О.И РУП ПО «БЕЛОРУСНЕФТЬ» Мишин В.А., Александров С.И. ООО «ВИКОСЕЙС»

2. НАЗНАЧЕНИЕ РАБОТ • Целью работ микросейсмического мониторинга ГРП при помощи наземной площадной расстановки сейсмических датчиков являлась локализации источников микросейсмической эмиссии в продуктивных отложениях изучаемой площади и повышения эффективности операций по стимуляции коллекторов при помощи контроля геометрических параметров трещины ГРП

3. О МЕТОДЕ • Метод микросейсмического мониторинга ГРП основан на локализации источников сейсмической эмиссии в зоне воздействия на пласт, вызванной изменением энергетического баланса среды в этой зоне вследствие изменения напряженно-деформированного состояния пород при образовании разрыва • Цель работ: • Повышение эффективности и снижение рисков при проведении операций по увеличению отбора углеводородов при разработке низкопроницаемых коллекторов • Задачи работ при мониторинге ГРП: • Диагностическая 3D визуализация процесса образования гидроразрыва • Определение простирания и геометрических параметров трещины ГРП • Получение данных для коррекции дизайна ГРП

4. НАЗЕМНЫЙ МИКРОСЕЙСМИЧЕСКИЙ МОНИТОРИНГ ГРП НА ВИШАНСКОМ МЕСТОРОЖДЕНИИ

5. ОБЪЕКТ РАБОТСТРУКТУРНАЯ КАРТА ЕЛЕЦКО-ЗАДОНСКОГО ГОРИЗОНТА ВИШАНСКОГО МЕСТОРОЖДЕНИЯ Скважина №133 Пласт D3el(dr):2294-2305 м Перфорация ГРП: 2299-2302 м

6. РАЙОН РАБОТ

7. СЕЙСМИЧЕСКАЯ РАССТАНОВКА Устье скв.133 ГРП

8. СИСТЕМА ПЛОЩАДНЫХ МИКРОСЕЙСМИЧЕСКИХ НАБЛЮДЕНИЙ

9. СВОДНАЯ ТАБЛИЦА ДАННЫХ МОНИТОРИНГА ГРП

10. Обработка данных.Цели и задачи • Определение основных геометрических параметров ГРП (направления развития, длины, высоты и асимметрии трещинной зоны), динамическая визуализация микросейсмической активности в процессе образования и развития трещины гидроразрыва. • Привязка микросейсмической активности к временной диаграмме процесса выполнения ГРП. • Локализация источников микросейсмического излучения в зоне техногенной трещиноватости, образующейся в результате операции ГРП, определение координат микросейсмических событий и их динамических характеристик. • Оценка возможности и рекомендации по применению технологии пассивного сейсмического мониторинга при помощи наземной сейсмической группы для контроля геометрии гидроразрывов для геолого-технических условий месторождения.

11. БЛОК-СХЕМА ОБРАБОТКИ ДАННЫХ

12. QC: КАЛИБРОВКА ПО ВЫСТРЕЛАМ ПЕРФОРАТОРА ГРППОСТРОЕНИЕ КАРТ «НЕТОПОГРАФИЧЕСКИХ» СТАТИЧЕСКИХ И АМПЛИТУДНЫХ ПОПРАВОК

13. QC: КОНТРОЛЬ КОРРЕКЦИИСТАТИКИ И АМПЛИТУДПОЗВОЛЯЕТ ПОВЫСИТЬ ОТНОШЕНИЕ С/П В 4-5 РАЗ Исходная калибровочная сейсмограмма Сейсмограмма после фильтрации помех Контрольная спрямленная сейсмограмма после коррекции

14. ОБРАБОТКА ДАННЫХ МИКРОСЕЙСМИЧЕСКОГО МОНИТОРИНГА

15. ТЕХНОЛОГИЧЕСКИЕ ГРАФИКИ ГРП Мини-ГРП Основное ГРП

16. QC: КОНТРОЛЬ ШУМА НА ПУНКТАХ ПРИЕМАПОЗВОЛЯЕТ ОТБРАКОВАТЬ НАИБОЛЕЕ ЗАШУМЛЕННЫЕ КАНАЛЫ Мини-ГРП Основное ГРП

17. QC: КОНТРОЛЬ ШУМА ОТ РАБОТЫ ОБОРУДОВАНИЯ ГРП Мини-ГРП Основное ГРП

18. ОТБРАКОВКА МНИМЫХ ИСТОЧНИКОВДАЕТ ВОЗМОЖНОСТЬ ОЦЕНИТЬ ПРАВИЛЬНОЕ ПРОСТИРАНИЕ РАЗРЫВА Азимутальные диаграммы эпицентров событий Исходные После отбраковки мнимых источников по критерию пониженной эффективной скорости

19. МОНИТОРИНГ МИНИ-ГРП

20. ПРИВЯЗКА ГЛУБИННОЙ МИКРОСЕЙСМИЧЕСКОЙ АКТИВНОСТИ К ТЕХНОЛОГИЧЕСКИМ ГРАФИКАМ МИНИ-ГРП Концентрация проппанта Графики давления и уровня шума Гистограмма плотности событий Коэффициент «сембланс» Магнитуда событий

21. КОНТРОЛЬ ОБРАЗОВАНИЯ ТРЕЩИНЫ ПРИМИНИ-ГРП И СОПОСТАВЛЕНИЕ С ДИЗАЙНОМ Рой источников сейсмоэмиссионной активности в зоне образующейся трещины ГРП показывает развитие деформационного процесса

22. МИНИ-ГРП: КОНТРОЛЬ ОБРАЗОВАНИЯ И РАЗВИТИЯ ТРЕЩИНЫ В ПЛАНЕ

23. МИНИ-ГРП: КОНТРОЛЬ ОБРАЗОВАНИЯ И РАЗВИТИЯ ТРЕЩИНЫ В ВЕРТИКАЛЬНОМ СЕЧЕНИИ Водонасыщенный пласт

24. МОНИТОРИНГОСНОВНОГО ГРП

25. ПРИВЯЗКА ГЛУБИННОЙ МИКРОСЕЙСМИЧЕСКОЙ АКТИВНОСТИ К ТЕХНОЛОГИЧЕСКИМ ГРАФИКАМ ОСНОВНОГО ГРП Концентрация проппанта Графики давления и уровня шума Гистограмма плотности событий Коэффициент «сембланс» Магнитуда событий

26. ГРП: КОНТРОЛЬ РАЗВИТИЯ ТРЕЩИНЫ И СОПОСТАВЛЕНИЕ С ДИЗАЙНОМ Рой источников сейсмоэмиссионной активности обволакивает образовавшуюся трещину ГРП

27. ГРП: КОНТРОЛЬ РАЗВИТИЯ ТРЕЩИНЫ В ПЛАНЕ Рой источников показывает диффузию сейсмоэмиссионной активности в плане

28. ГРП: КОНТРОЛЬ РАЗВИТИЯ ТРЕЩИНЫ В ВЕРТИКАЛЬНОМ СЕЧЕНИИ Рой источников сейсмоэмиссионной активности показывает проникновение деформационного процесса в нижезалегающийводонасыщенный пласт (в ВЧРтонежских слоев задонского горизонта)

29. ГРП: КОНТРОЛЬ РАЗВИТИЯ ТРЕЩИНЫ В ВЕРТИКАЛЬНОМ СЕЧЕНИИ Водо- насыщенный пласт

30. ИНТЕРПРЕТАЦИЯ: ОПРЕДЕЛЕНИЕ ПРОСТИРАНИЯ И АСИММЕТРИИ ТРЕЩИНЫ ГРП Азимутальные диаграммы эпицентров событий Образование трещины(мини ГРП) Закрепленная трещина(основной ГРП)

31. ИНТЕРПРЕТАЦИЯ: ОПРЕДЕЛЕНИЕ ДЛИНЫ ТРЕЩИНЫ ГРП Гистограмма длин По дизайну ГРП Образование трещины (мини-ГРП) Закрепленная трещина (основной ГРП)

32. ИТОГОВАЯ ТАБЛИЦА РЕЗУЛЬТАТОВ ОБРАБОТКИ ДАННЫХ МОНИТОРИНГА ГРП

33. ЗАКЛЮЧЕНИЕ • При образовании трещина развивалась на ЮВ, но затем при закреплении ее крылья выровнялись с 10-15% асимметрией на СЗ • Рост трещины продолжился на этапе ее закрепления • Фактические размеры трещины ГРП соответствуют нижней по горизонтали и верхней по вертикали оценкам по данным дизайна ГРП • Вероятно распространение деформационного процесса в нижезалегающийводонасыщенный пласт
