Les transmissions Hybrides

1. Les transmissions Hybrides F6BAZ Henri ZACCHINI Cliquez pour avancer

2. OuComment transmettre une image en Mode JT65A en utilisant l’assistance d’un PC et d’une connexion internet Kazumi Yamato JQ1HDR

3. JT65-HF CONTROLLER M. Kazumi Yamato JQ1HDR est l’auteur de ce programme. La version actuelle est : V 29B dec 2013 Il existe 2 versions – XP et Vista/Seven/8 Dernière mise à jour et add-on : possibilité de A : utiliser votre serveur personnel B : éditer et transmettre vos page HTML C : éditer et transmettre vos images depuis votre serveur. D : éditer et transmettre des fils vidéo au format MP4 ou WMV depuis un serveur Hote.

4. Définitions • Une transmission en mode hybride consiste à utiliser les moyens de radiocommunication associés au réseau internet. • Le matériel et moyens nécessaires sont : • Une station radio avec les antennes ad' oc • Un ordinateur utilisant au minimum un système d’exploitation XP SP3 et 1 Go de RAM semble nécessaire. • Les programmes d’exploitation définis plus bas • Une connexion à Internet à haut débit et éventuellement un site ou page Web personnelle.

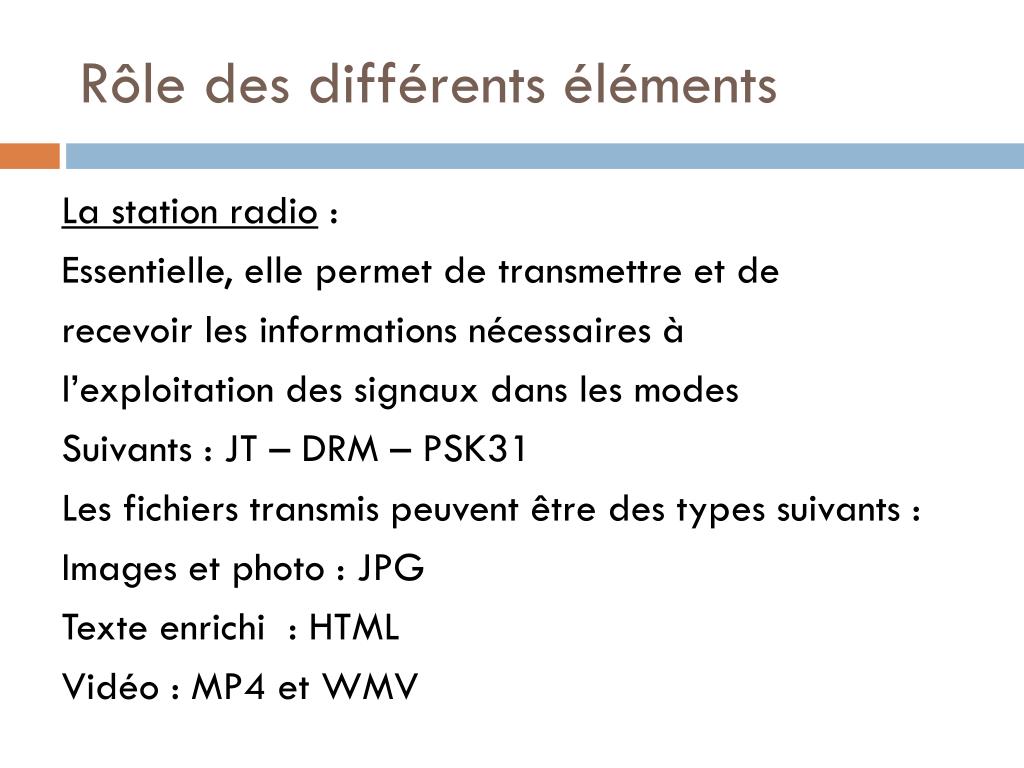

5. Rôle des différents éléments La station radio : Essentielle, elle permet de transmettre et de recevoir les informations nécessaires à l’exploitation des signaux dans les modes Suivants : JT – DRM – PSK31 Les fichiers transmis peuvent être des types suivants : Images et photo : JPG Texte enrichi : HTML Vidéo : MP4 et WMV

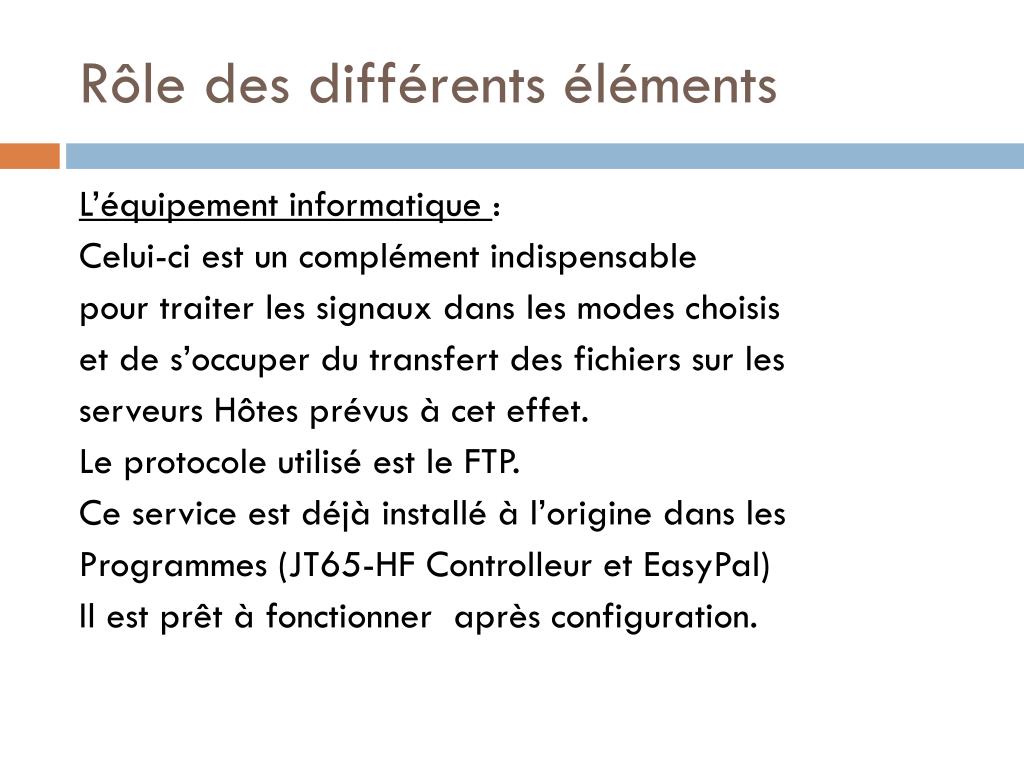

6. Rôle des différents éléments L’équipement informatique : Celui-ci est un complément indispensable pour traiter les signaux dans les modes choisis et de s’occuper du transfert des fichiers sur les serveurs Hôtes prévus à cet effet. Le protocole utilisé est le FTP. Ce service est déjà installé à l’origine dans les Programmes (JT65-HF Controlleur et EasyPal) Il est prêt à fonctionner après configuration.

7. Les programmes Je conseille d’utiliser les programmes suivants : • Pour les transmissions radio je conseille le JT65-HF Comfort de DL4OCE (les autres sont ok également) • Pour le traitement, la préparation du transfert des images JT65-HF Controller de JQ1HDR • Pour visionner les images reçues sur le réseau le prg Digi-Sites de W3WVG • Et pour traiter et préparer les images le viewerIrfanview de IrfanSkiljan

8. Principe de fonctionnement Station Réception Station Émission SERVEUR HOTE F A Transfert FTP Rx/Tx Image Transfert FTP Rx/Tx Image Traitement des signaux Traitement des signaux B E Liaison Radio HF Station B Station A C Identification de la station et transmission des éléments de récupération de l’image D Décodage des éléments de récupération Image

9. Chronologie • A – Traitement et transfert de l’image sur le serveur avec JT65-HF Controller et (FTP) via Internet • B – Traitement de la transmission (logiciel JT65 de votre choix) • C – Transmission radio HF de l’identifiant du fichier traité et déposé sur le serveur. • D – Réception de la transmission • E - Traitement du contenu de l’information. • F – Récupération des données sur le serveur (FTP) via internet et affichage de l’image reçue.

10. Tableau de bord du Controller(Interface transfert FTP Internet) Fenêtre de Configuration Il est importants que tous les éléments relatifs au transfert des fichiers soient définis avec la plus grande précision possible. Les répertoires et sous-répertoire des principaux logiciels doivent être indiqués sous peine de disfonctionnement du système.

11. Synchronisation Horloge du PC ATTENTION ! Dans ces modes de transmissions, il est absolument indispensable que l’horloge de votre PC soit synchronisée sur serveur de temps. Vous pouvez à tous moment vérifier cette synchro grâce aux outils installés dans votre PC. Utilisez l’outil de réglage de l’horloge Via Internet

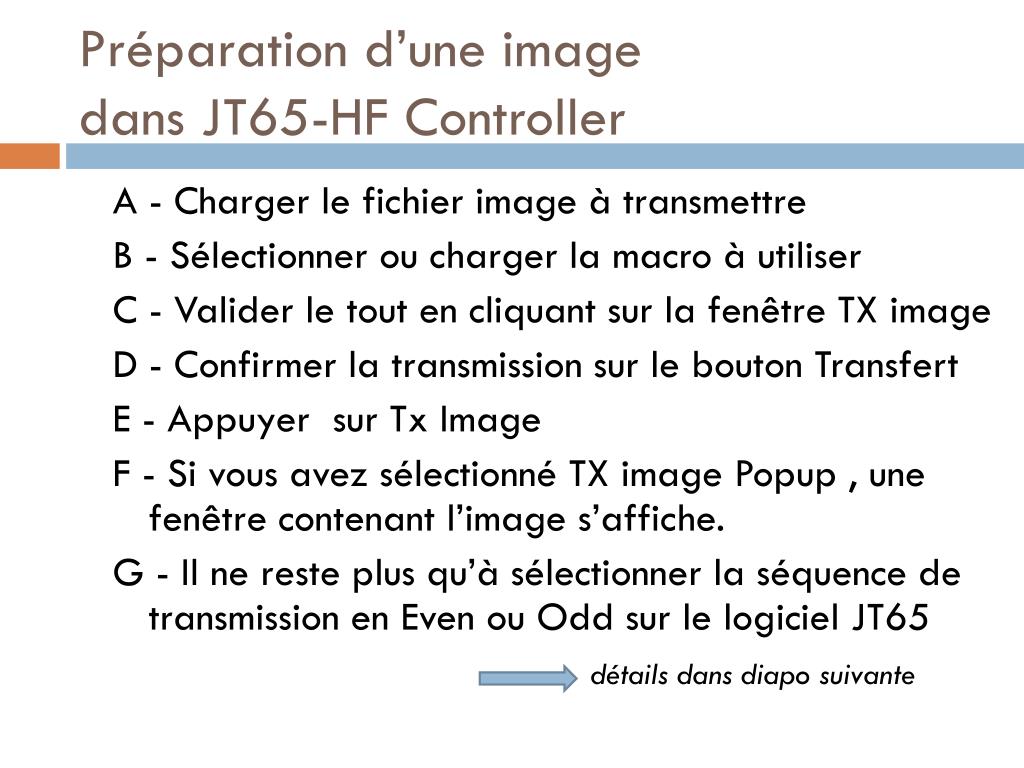

12. Préparation d’une imagedans JT65-HF Controller A - Charger le fichier image à transmettre B - Sélectionner ou charger la macro à utiliser C - Valider le tout en cliquant sur la fenêtre TX image D - Confirmer la transmission sur le bouton Transfert E - Appuyer sur Tx Image F - Si vous avez sélectionné TX image Popup , une fenêtre contenant l’image s’affiche. G - Il ne reste plus qu’à sélectionner la séquence de transmission en Even ou Odd sur le logiciel JT65 détails dans diapo suivante

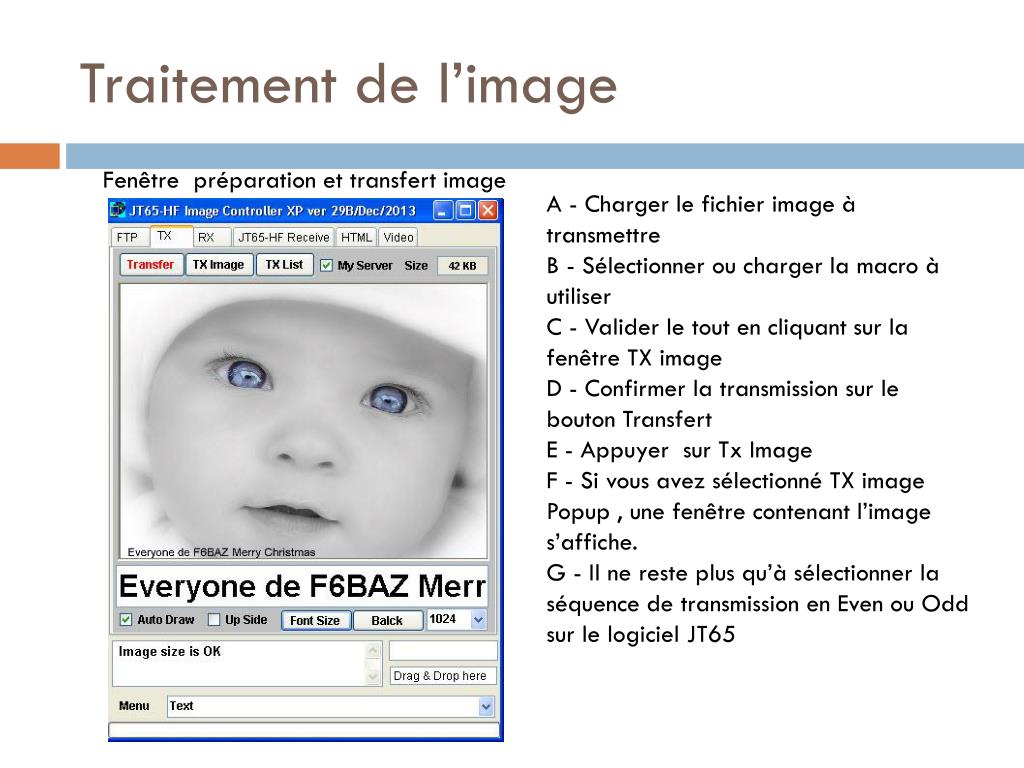

13. Traitement de l’image Fenêtre préparation et transfert image A - Charger le fichier image à transmettre B - Sélectionner ou charger la macro à utiliser C - Valider le tout en cliquant sur la fenêtre TX image D - Confirmer la transmission sur le bouton Transfert E - Appuyer sur Tx Image F - Si vous avez sélectionné TX image Popup , une fenêtre contenant l’image s’affiche. G - Il ne reste plus qu’à sélectionner la séquence de transmission en Even ou Odd sur le logiciel JT65

14. Préparation des fichiers Onglet HTML Onglet Vidéo Les nouveaux add-on permettent d’envoyer les identifiants tels que l’adresse URL de l'image, du fichier HTML ou vidéo déposés dans votre serveur personnel. Sélection

15. Préparation fichier HTML (suite 1) En cas d’une transmission d’une image se trouvant dans votre serveur , cocher le Tag My Server sur TX tag, puis transférer sur votre serveur.

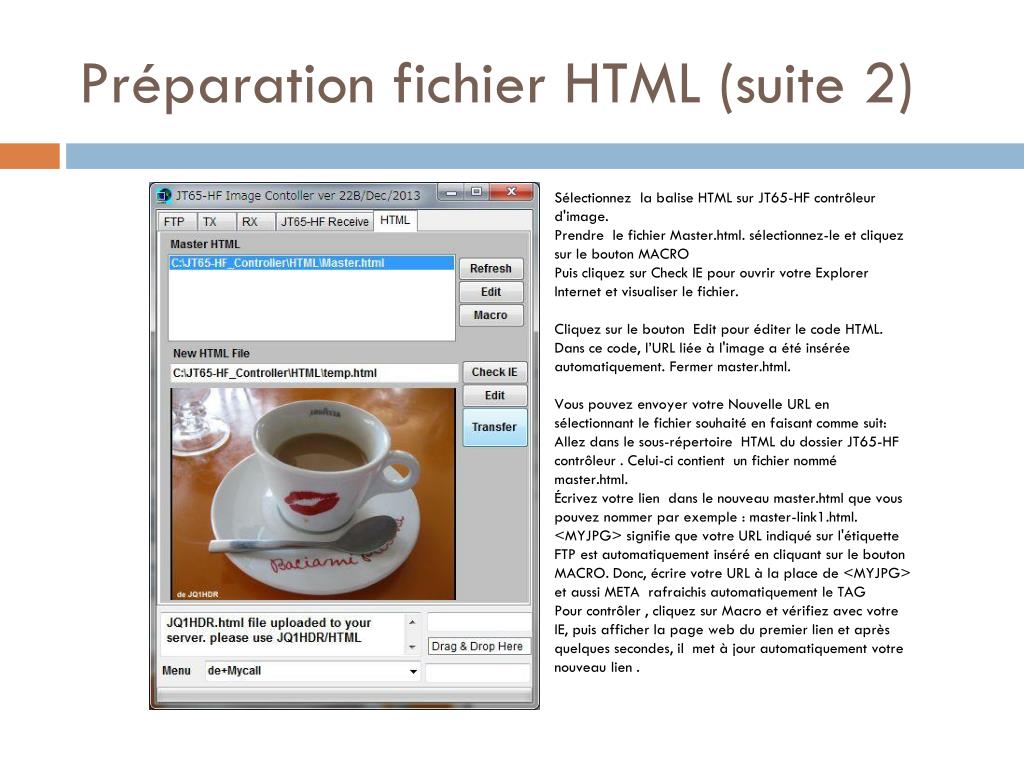

16. Préparation fichier HTML (suite 2) Sélectionnez la balise HTML sur JT65-HF contrôleur d'image. Prendre le fichier Master.html. sélectionnez-le et cliquez sur le bouton MACRO Puis cliquez sur Check IE pour ouvrir votre Explorer Internet et visualiser le fichier. Cliquez sur le bouton Edit pour éditer le code HTML. Dans ce code, l’URL liée à l'image a été insérée automatiquement. Fermer master.html. Vous pouvez envoyer votre Nouvelle URL en sélectionnant le fichier souhaité en faisant comme suit: Allez dans le sous-répertoire HTML du dossier JT65-HF contrôleur . Celui-ci contient un fichier nommé master.html. Écrivez votre lien dans le nouveau master.html que vous pouvez nommer par exemple : master-link1.html. <MYJPG> signifie que votre URL indiqué sur l'étiquette FTP est automatiquement inséré en cliquant sur le bouton MACRO. Donc, écrire votre URL à la place de <MYJPG> et aussi META rafraichis automatiquement le TAG Pour contrôler , cliquez sur Macro et vérifiez avec votre IE, puis afficher la page web du premier lien et après quelques secondes, il met à jour automatiquement votre nouveau lien .

17. Préparation transmission Vidéo 1 - sélectionner votre vidéo 2 - vérification du poids de la vidéo 3 - vérification du chargement de la vidéo 4 - transfert de la vidéo sur le serveur dédié 1 3 2 4

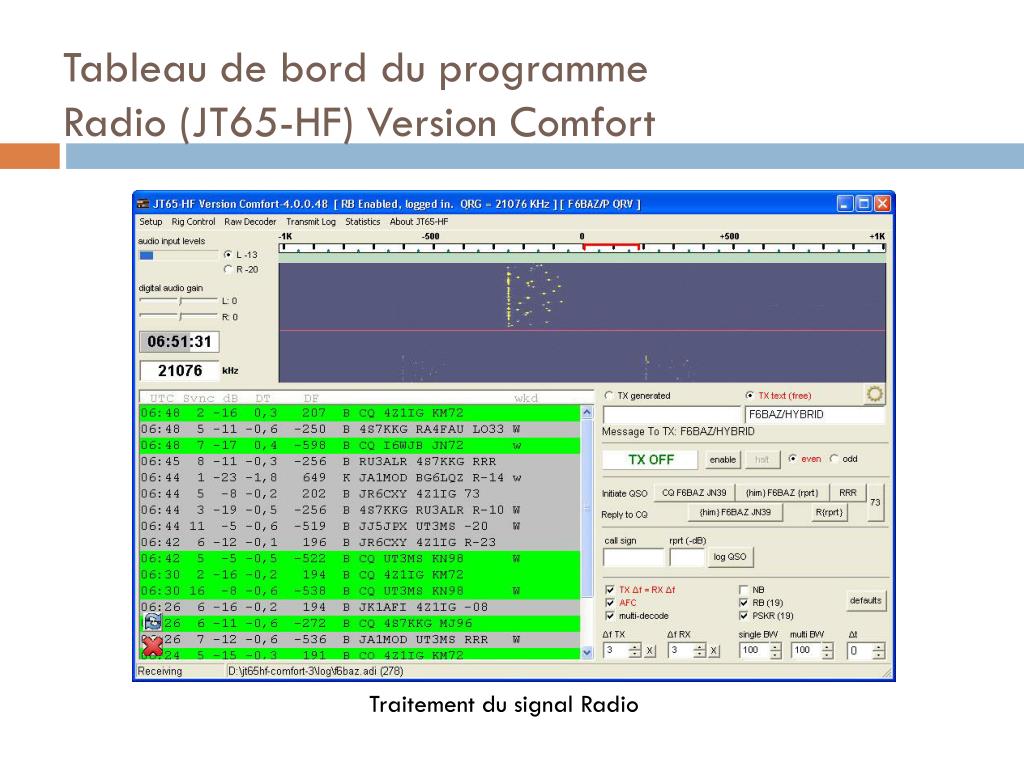

18. Tableau de bord du programmeRadio (JT65-HF) Version Comfort Traitement du signal Radio

19. Répertoire log sur JT65-HF Cette instruction doit être identique sur le programme JT65-HF Controller Ces instructions sont capitales pour un bon fonctionnement du système

20. Gestion des Macros Ces macros permettent l’identification et l’exécution des tâches Pour activer les nouveaux processus demandés.

21. Réception d’une transmission image après traitement de celle-ci Réception JT65 sur 21076 KHz

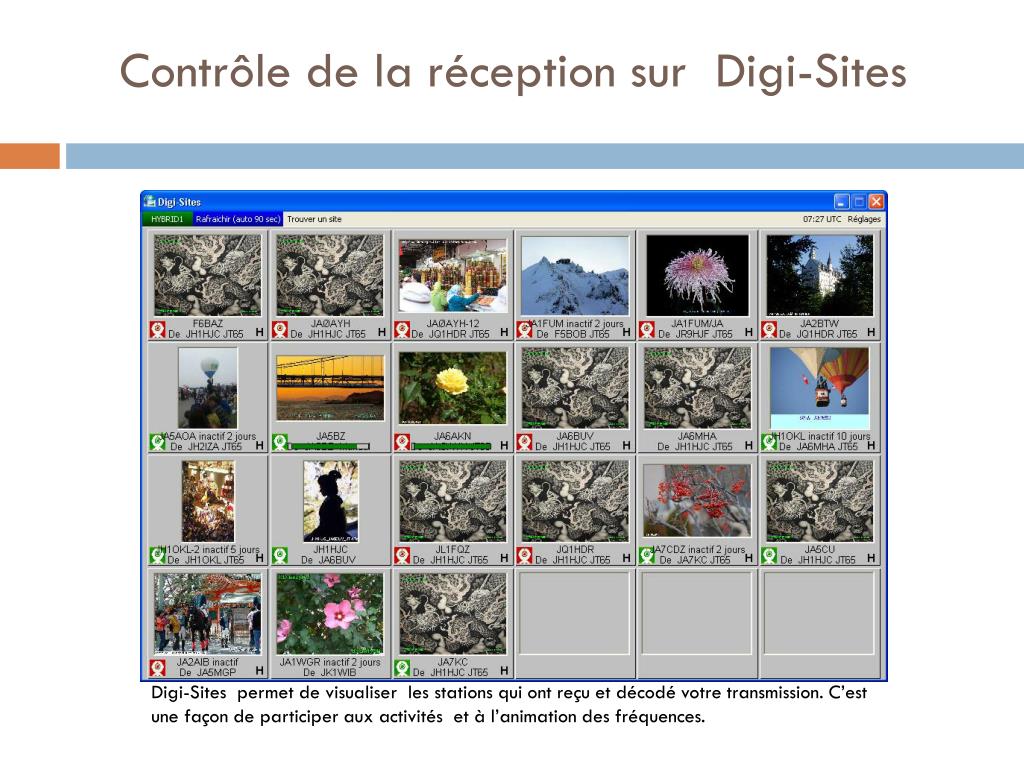

22. Contrôle de la réception sur Digi-Sites Digi-Sites permet de visualiser les stations qui ont reçu et décodé votre transmission. C’est une façon de participer aux activités et à l’animation des fréquences.

23. Préparation de l’imageIrfanView V 4.37

24. Les fréquences utilisées • En mode Hybride, les fréquences retenues sont celles du mode choisi. Toutes ces fréquences sont en USB sauf 7172 • En JT65 nous retenons : • 160 m = 1838 KHz • 80 m = 3576 KHz • 40 m = 7039 – 7076 et pour le Japon 7172 KHz Lsb • 30 m = 10138 KHz • 20 m = 14076 KHz • 17 m = 18102 KHz • 15 m = 21076 KHz • 12 m = 24920 KHz • 10 m = 28076 KHz

25. Pour toutes questions complémentaires Contactez-moi par eMail via f6baz@free.fr

26. Merci à notre ami JQ1HDR M. Kazumi Yamato pour nous avoir compilé ce programme dans les différents systèmes d’exploitation XP- Vista - Seven et Win8 ainsi que l’évolution des fichiers exploités. Nous pouvons à présent transmettre des : IMAGES Du texte enrichi HTML Des vidéo aux formats MP4 et WMV FIN
