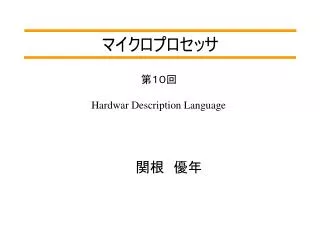

マイクロプロセッサ

第10回

Hardwar Description Language

関根 優年

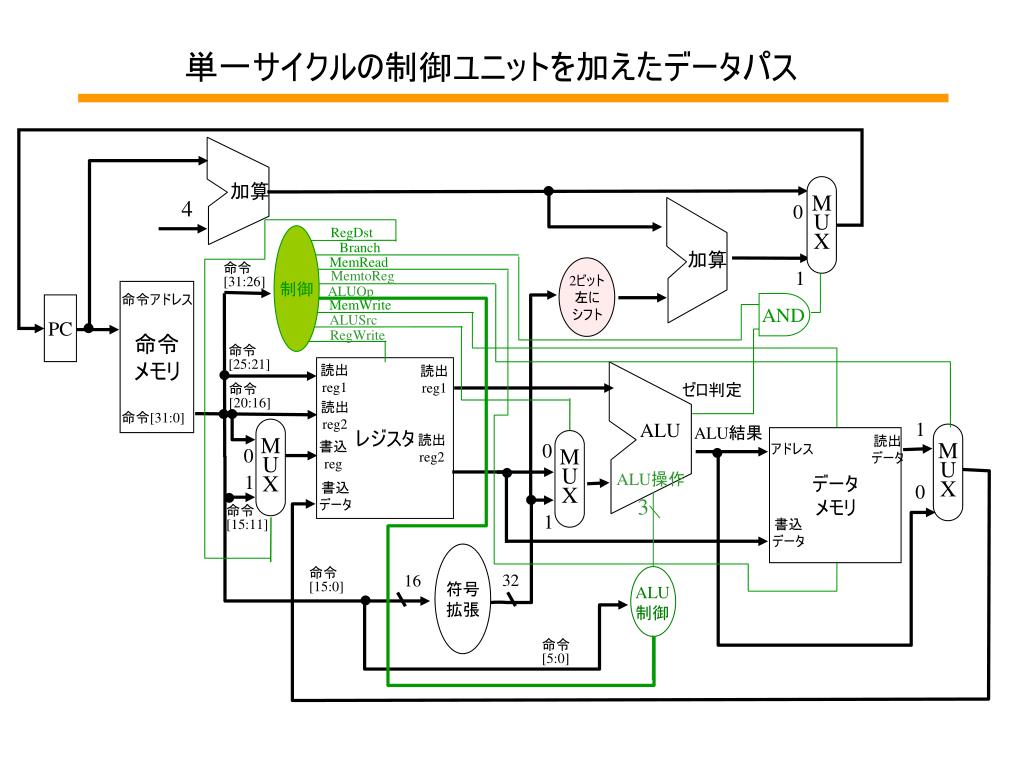

単一サイクルの制御ユニットを加えたデータパス単一サイクルの制御ユニットを加えたデータパス

加算

M

U

X

4

0

RegDst

制御

Branch

加算

MemRead

命令

[31:26]

2ビット

左に

シフト

1

MemtoReg

ALUOp

命令

メモリ

命令アドレス

MemWrite

PC

AND

ALUSrc

RegWrite

命令

[25:21]

読出

reg1

読出

reg1

レジスタ

ゼロ判定

命令

[20:16]

読出

reg2

命令[31:0]

1

ALU

ALU結果

M

U

X

M

U

X

読出

reg2

読出

データ

データ

メモリ

M

U

X

書込

reg

0

アドレス

0

ALU操作

1

書込

データ

0

3

命令

[15:11]

1

書込

データ

符号

拡張

命令

[15:0]

32

16

ALU

制御

命令

[5:0]


マルチサイクル方式で実現した全データバスと必要な制御線

PCWriteCond

PCWrite

PCSource

IorD

ALUOp

MemRead

ALUSrcB

制御

MemWrite

ALUSrcA

MemtoReg

RegWrite

PC

[31-28]

RegDst

IRWrite

Op[5:0]

26

28

0

2ビット

左シフト

M

U

X

M

U

X

1

ジャンプ先

アドレス[31-0]

0

0

命令

レジスタ

命令

[31-26]

M

U

X

2

メモリ

アドレス

PC

読出

レジスタ1

A

命令

[25-21]

読出

データ1

1

読出

レジスタ2

1

命令

[20-16]

ゼロ

判定

0

命令

[15-11]

M

U

X

書込

レジスタ

命令

[15-0]

データ

0

読出

データ2

M

U

X

ALU

Out

B

ALU

結果6

書込

データ

1

1

4

2

書込み

データ

0

レジスタ

M

U

X

命令

[15-0]

3

ALU

符号

拡張

1

2ビット

左シフト

32

16

メモリ・

データ

レジスタ

命令

[5-0]

ALU

制御

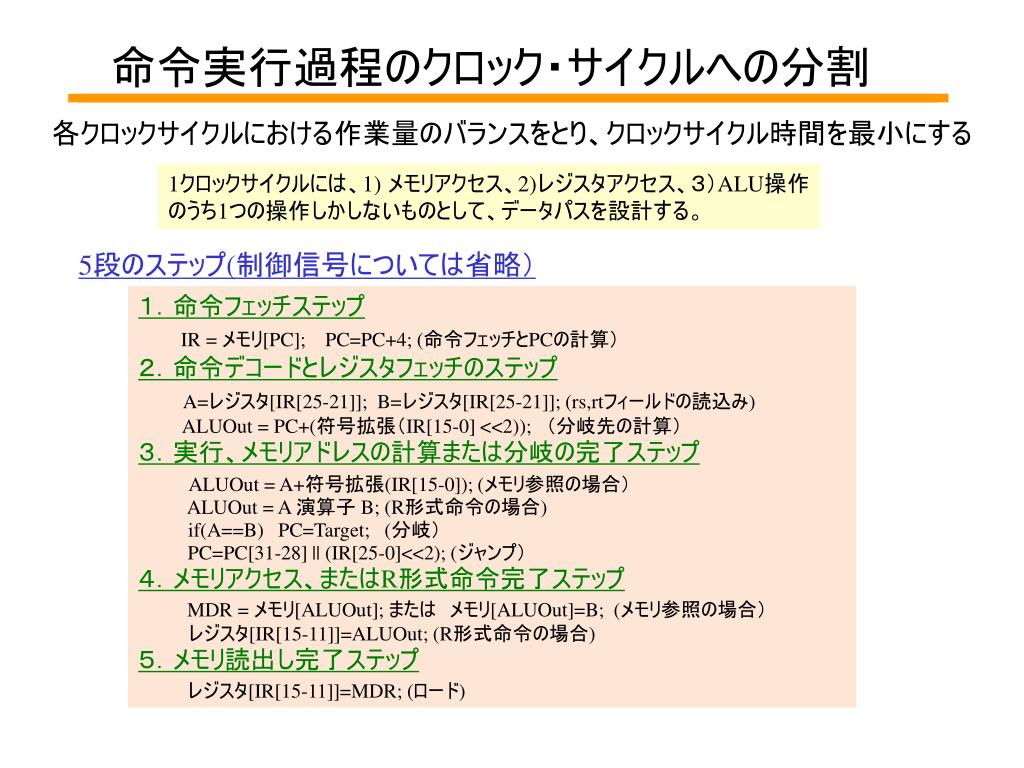

命令実行過程のクロック・サイクルへの分割

各クロックサイクルにおける作業量のバランスをとり、クロックサイクル時間を最小にする

1クロックサイクルには、1) メモリアクセス、2)レジスタアクセス、3)ALU操作

のうち1つの操作しかしないものとして、データパスを設計する。

5段のステップ(制御信号については省略)

1.命令フェッチステップ

IR = メモリ[PC]; PC=PC+4; (命令フェッチとPCの計算)

2.命令デコードとレジスタフェッチのステップ

A=レジスタ[IR[25-21]]; B=レジスタ[IR[25-21]]; (rs,rtフィールドの読込み)

ALUOut = PC+(符号拡張(IR[15-0] <<2)); (分岐先の計算)

3.実行、メモリアドレスの計算または分岐の完了ステップ

ALUOut = A+符号拡張(IR[15-0]); (メモリ参照の場合)

ALUOut = A 演算子 B; (R形式命令の場合)

if(A==B) PC=Target; (分岐)

PC=PC[31-28] || (IR[25-0]<<2); (ジャンプ)

4.メモリアクセス、またはR形式命令完了ステップ

MDR = メモリ[ALUOut]; または メモリ[ALUOut]=B; (メモリ参照の場合)

レジスタ[IR[15-11]]=ALUOut; (R形式命令の場合)

5.メモリ読出し完了ステップ

レジスタ[IR[15-11]]=MDR; (ロード)


回路図から記述へ

  • ブロック図,論理回路図:作成が大変

  • 回路の動作は明記されていない

    • 動作を読み解く必要がある.

    • 同時に多数のブロックの動作理解が必要

  • ソフトの様に記述したい

    • 逐次的な動作順序の記述

    • 並列的な動作の記述

    • 階層的な記述

    • データーの流れを記述


Hardware description language hdl
Hardware Description Language(HDL)

  • LSI設計を計算機で処理するために考案されてきた

  • 1960年頃,大型計算機の設計時に提案された.Design Description Language (DDL)

     ⇒ 当時は,計算機の能力が乏しく提案だけで終わってしまった.

  • 1980年代,LSI設計自動化ツールに使用され急速に発展

    • 配置配線ツール,論理合成,RTLシミュレータ

    • ソフトからの高位合成,テスト生成

    • 各企業毎に独自の言語,

      • 例)Hierarchical Hardware Design Language(H2DL) 東芝

  • Verilog-HDL, VHDL:

    • 90年代,米国のEDAベンダーが市場を席捲.2つの言語が支配. 技術的理由より政治的,経済的に米国製言語が選択された.


Verilog
モジュールの記述 (Verilog)

  • 回路は入力出力があり,内部と外部との境界が必ずある.

    module LSI_A (in1, in2, in3, …,

    out1,out2,out3,…,);

    input in1,in2,in3,…, ;

    output out1,out2,out3,…,;

        内部の回路構造の記述

    endmodule


抽象レベルの異なる記述方法

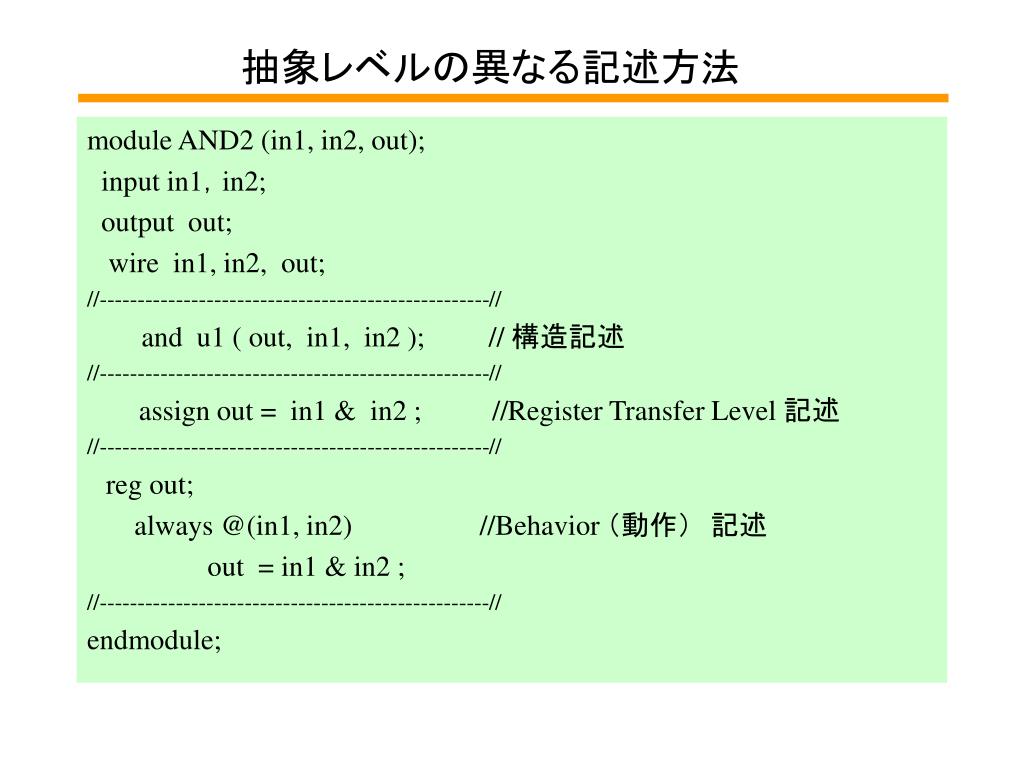

module AND2 (in1, in2, out);

input in1,in2;

output out;

wire in1, in2, out;

//---------------------------------------------------//

and u1 ( out, in1, in2 ); // 構造記述

//---------------------------------------------------//

assign out = in1 & in2 ;//Register Transfer Level 記述

//---------------------------------------------------//

reg out;

always @(in1, in2) //Behavior (動作) 記述

out = in1 & in2 ;

//---------------------------------------------------//

endmodule;


Initial for while repeat
initial , for, while, repeat( テスト・ベッド用)

module

initial_statement;

integeri;

initial begin

i =0;

#10 i =1;

#10 i =0;

end

endmodule

for( i=0; i<256; i =i+1;)

m[i] = 4’h0;

while (i<256)begin

m[i] = 4’h0;

End

repeat (256)begin

m[i] = 4’h0;

i=i+1;

end


Forever task parameter
forever , task 呼び出し,parameter

foever

initial begin

CK =0;

forever #(STEP/2)

CK = ~CK;

Wait(<式>)

<ステートメント>

<タスク名>;

<タスク名>

  (<式>, <式>, ・・・);

parameter

STEP =20;

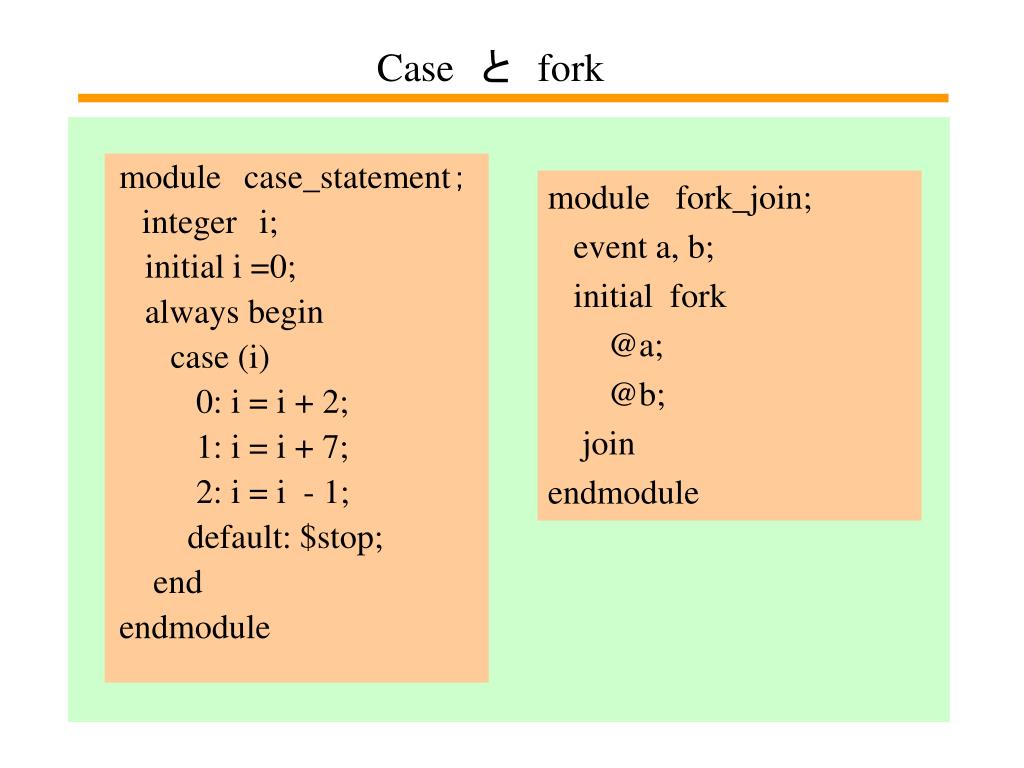

Case fork
Case  と fork

modulecase_statement;

integeri;

initial i =0;

always begin

case (i)

0: i = i + 2;

1: i = i + 7;

2: i = i - 1;

default: $stop;

end

endmodule

module fork_join;

event a, b;

initial fork

@a;

@b;

join

endmodule


Function task
Function と task

  • functionには、戻り値があり、処理時間は0で、遅延#やイベント制御は書けない。

    i= func(a);assign x = func(y)

  • taskはtask名で文として呼び出され、戻り値はない。

    tsk( out, i1,i2);

function func;

input i;

reg [7:0] rg;

begin

rg = i1 +1; func = rg;

end

endfunction

task tsk;

input i1, i2;

output o1, o2;

$display(“tsk, i=%0b,%0b”, i1,i2);

#1 01 = i1 & i2 ;

#1 02 = i1 | i2 ;

endtask


加算器

module adder4( in1, in2, sum, zero);

endmodule

input [3:0] in1, in2;

output [4:0] sum;

output zero;

reg [4:0] sum;

assign zero = (sum == 0)? 1 : 0;

initial

sum = 0;

always @(in1 or in2)

sum = in1 + in2;


4bit fulladder
4bit fulladder 構造記述

module adder4( in1, in2, sum, zero);

endmodule

input [3:0] in1, in2;

output [4:0] s;

output zero;

reg [4:0] s;

fulladd u1 ( in1[0], in2[0], 1’b0, s[0], c0);

fulladd u2 ( in1[1], in2[1], c0, s[1], c1);

fulladd u3 ( in1[2], in2[2], c1, s[2], c2);

fulladd u4 ( in1[3], in2[3], c2, s[3], s[4]);

nor u5 ( zero, s[0], s[1], s[2], s[3], s[4] );


4bit fulladder1
4bit fulladder  動作記述混在

module adder4( in1, in2, sum, zero);

endmodule

input [3:0] in1, in2;

output [4:0] s;

output zero;

reg [4:0] s;

fulladd u1 ( in1[0], in2[0], 1’b0, s[0], c0);

fulladd u2 ( in1[1], in2[1], c0, s[1], c1);

fulladd u3 ( in1[2], in2[2], c1, s[2], c2);

fulladd u4 ( in1[3], in2[3], c2, s[3], s[4]);

always @ s

if( s = = 0 ) zero <= 1; else zero <= 0;


ミップス・プロセッサの記述例

module mips( input clk, reset, input [31:0] i, adr, output[31:0] o );

reg [31:0] PC, ALUout, mem[0:255];

reg [3:0] stateReg;

wire[31:0] wPC, wInsAdr, wAccm, wa, wb, wb0;

wire RegDst, Branch, MemRead, MemtoReg, MemWrite, ALUSrc,

RegWrite;

wire [1:0] ALUOp;

wire wZeroFlg;

// -- beqの分岐 --

always @( posedge clk) begin

PC <= wZero? wNxtPC : wPC;

end

end


//--- 下位のモジュールの記述 (1) ---//

//-- 命令メモリ --

mem instMem(.iAdr(wInsAdr), .oData(Inst));

//-- 命令アドレス --

assign wInsAdr = PC;

//-- 命令コード --

assign wOpcode = Inst[31:26];

//-- RS,RT レジスタ 番号 --

assign rs = Inst[25:21]; assign rt =Inst[20:16];

//-- RDレジスタ 番号 --

assign rd= RegDst ? Inst[15:11] : Inst[20:16];

//-- レジスタファイル --

register Register0(.iRs(rs), .iRt(rt), .iRd(rd), .iData(wData),

.oA(wa), .oB(wb0) , .iRegWrite(RegWrite) );


//--- 下位のモジュールの記述 (2) ---//

//-- ALU 次命令アドレス計算 --

ALU Alu0(.iA(PC), .iB(32’b4), .iAluCntl(3’b010), .oAccm(wPC));

//-- ALU 分岐アドレス計算 --

ALU Alu1(.iA(wPC), iB(wAdrXpnd<<2’b10), .iAluCntl(3’b010),

.oAccm( wNxtPC) );

//-- ALU 演算用 --

ALU Alu2(.iA(wa), .iB(wb), .oAcum(wAccm),

.oZflg(wZeroFlg), .iAluCtl(wAluCtl) )

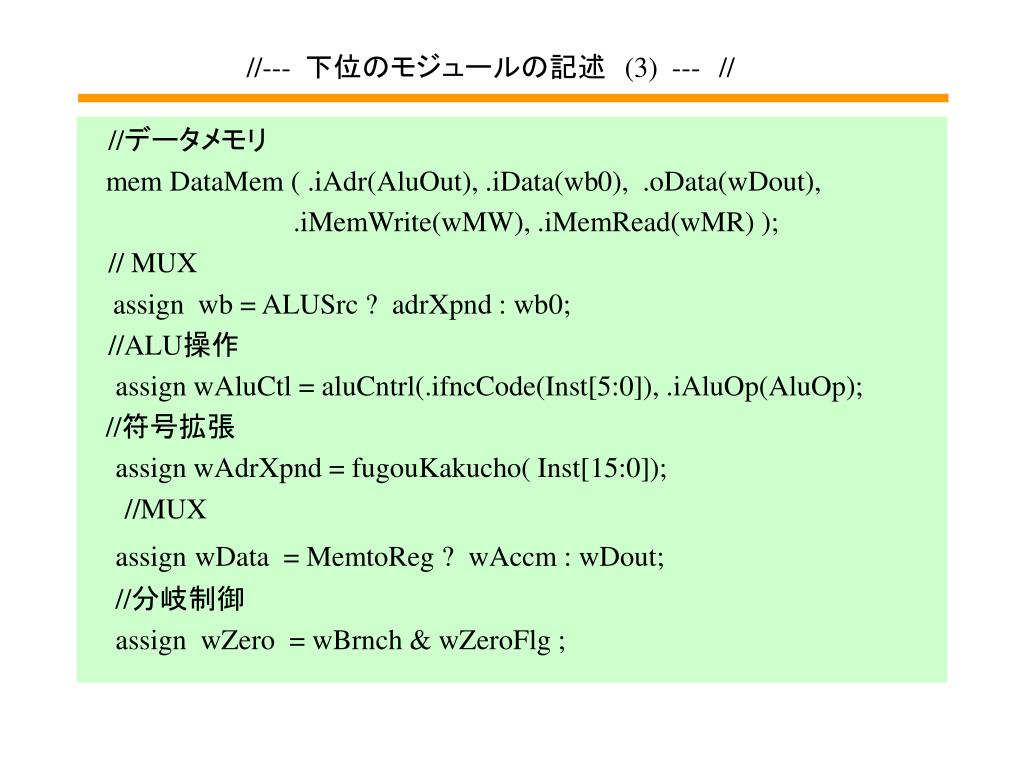

//--- 下位のモジュールの記述 (3) ---//

//データメモリ

mem DataMem ( .iAdr(AluOut), .iData(wb0), .oData(wDout),

.iMemWrite(wMW), .iMemRead(wMR) );

// MUX

assign wb = ALUSrc ? adrXpnd : wb0;

//ALU操作

assign wAluCtl = aluCntrl(.ifncCode(Inst[5:0]), .iAluOp(AluOp);

//符号拡張

assign wAdrXpnd = fugouKakucho( Inst[15:0]);

//MUX

assignwData = MemtoReg ? wAccm : wDout;

//分岐制御

assign wZero = wBrnch & wZeroFlg ;


//--- 下位のモジュールの記述 (4) ---//

//-- 主制御部 --//

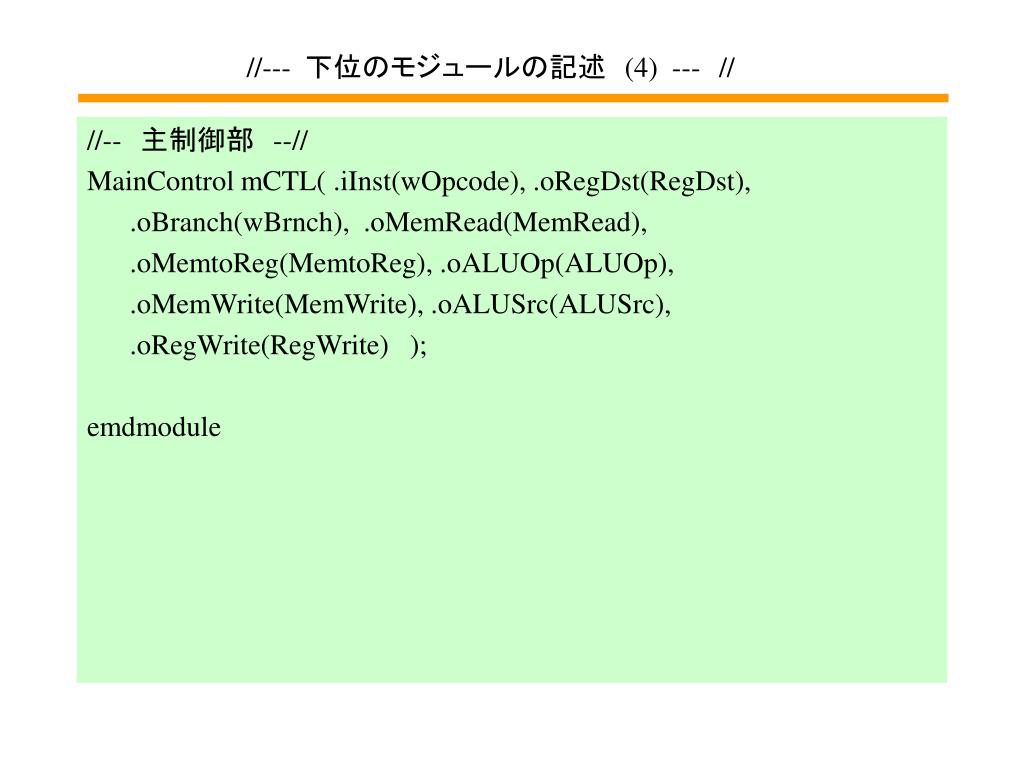

MainControl mCTL( .iInst(wOpcode), .oRegDst(RegDst),

.oBranch(wBrnch), .oMemRead(MemRead),

.oMemtoReg(MemtoReg), .oALUOp(ALUOp),

.oMemWrite(MemWrite), .oALUSrc(ALUSrc),

.oRegWrite(RegWrite) );

emdmodule


Alu iv
ALU 制御ユニットIV

ALU制御入力<0> = (ALUOp1)’ & 0

ALU制御入力<1> = (ALUOp1)’ & 1

ALU制御入力<2> = (ALUOp1)’ & ALUOp2

論理式を作る


Alu v
ALU 制御ユニットV

ALU制御入力<0> = (ALUOp1) &

{(F3)’F2(F1)’F0 + F3(F2)’F1(F0)’}

ALU制御入力<1> = (ALUOp1) &

{ (F3)’(F2)’(F1)’(F0)’+(F3)’(F2)’F1(F0)’+F3(F2)’F1(F0)’}

ALU制御入力<2> = (ALUOp1) &

{(F3)’(F2)’F1(F0)’+F3(F2)’F1(F0)’}

論理式を作る

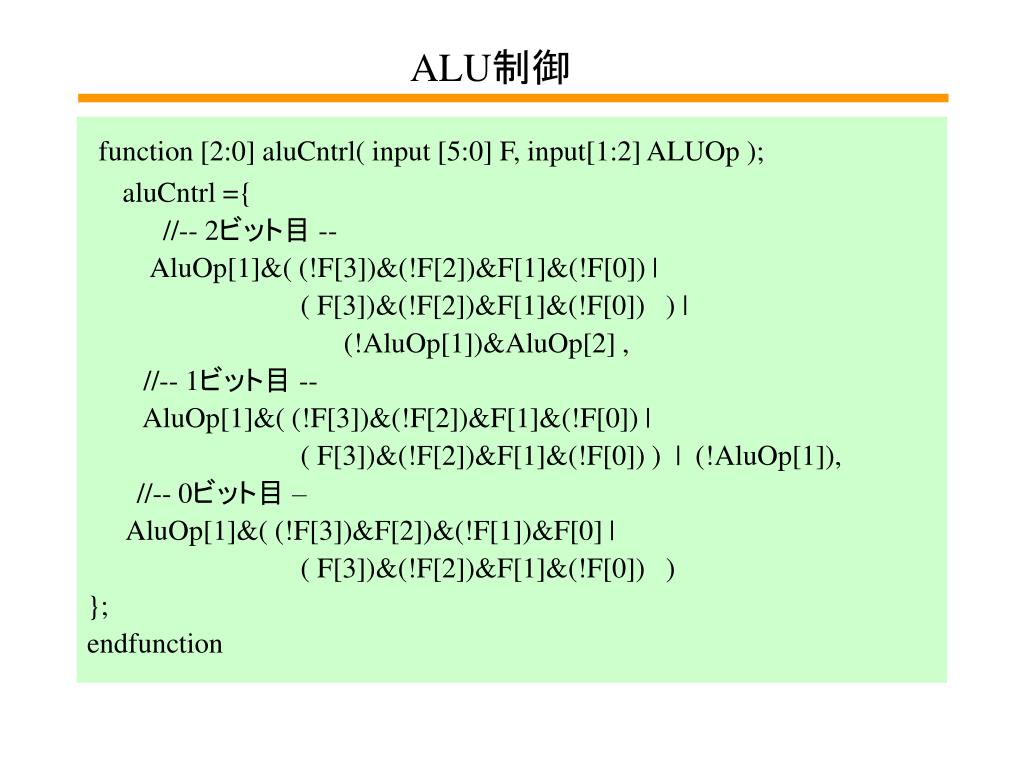

ALU 制御

function [2:0] aluCntrl( input [5:0] F, input[1:2] ALUOp );

aluCntrl ={

//-- 2ビット目 --

AluOp[1]&( (!F[3])&(!F[2])&F[1]&(!F[0]) |

( F[3])&(!F[2])&F[1]&(!F[0]) ) |

(!AluOp[1])&AluOp[2] ,

//-- 1ビット目 --

AluOp[1]&( (!F[3])&(!F[2])&F[1]&(!F[0]) |

( F[3])&(!F[2])&F[1]&(!F[0]) ) | (!AluOp[1]),

//-- 0ビット目 –

AluOp[1]&( (!F[3])&F[2])&(!F[1])&F[0] |

( F[3])&(!F[2])&F[1]&(!F[0]) )

};

endfunction


符号拡張

function [31:0] fugouKakucho( input [15:0 ] In );

// -- 算術左シフト  -- //

// -- 符号ビットで上位を埋めるシフト演算 --//

fugouKakucho = In <<< 5’h10;

endfunction


制御ユニットの仕上げ

制御関数の真理値表


主制御部の記述 (1)

module MainControl ( input [5:0] iInst, input oRegDst,

output oBranch, oMemRead, oMemtoReg, oALUOp,

oMemWrite, oALUSrc, oRegWrite );

// 制御ユニット真理値表の記述

parameter [5:0]

Rformat = 6’b000000,

lw = 6’b100011,

sw = 6’b101011,

beq = 6’b000100;


主制御部の記述 (2)

// 制御ユニット真理値表の記述

case(inst[31:26])

Rformat : begin

RegDst = 1; ALUSrc = 0; MemtoReg = 0;

RegWrite = 1; MemRead = 0; MemWrite = 0;

Branch = 0; ALUOp1 = 1; ALUOp0 = 0;

end

lw : begin …….

end

sw : begin …….

end

beq : begin …….

end

endcase

endmodule


マルチ・サイクルの記述例

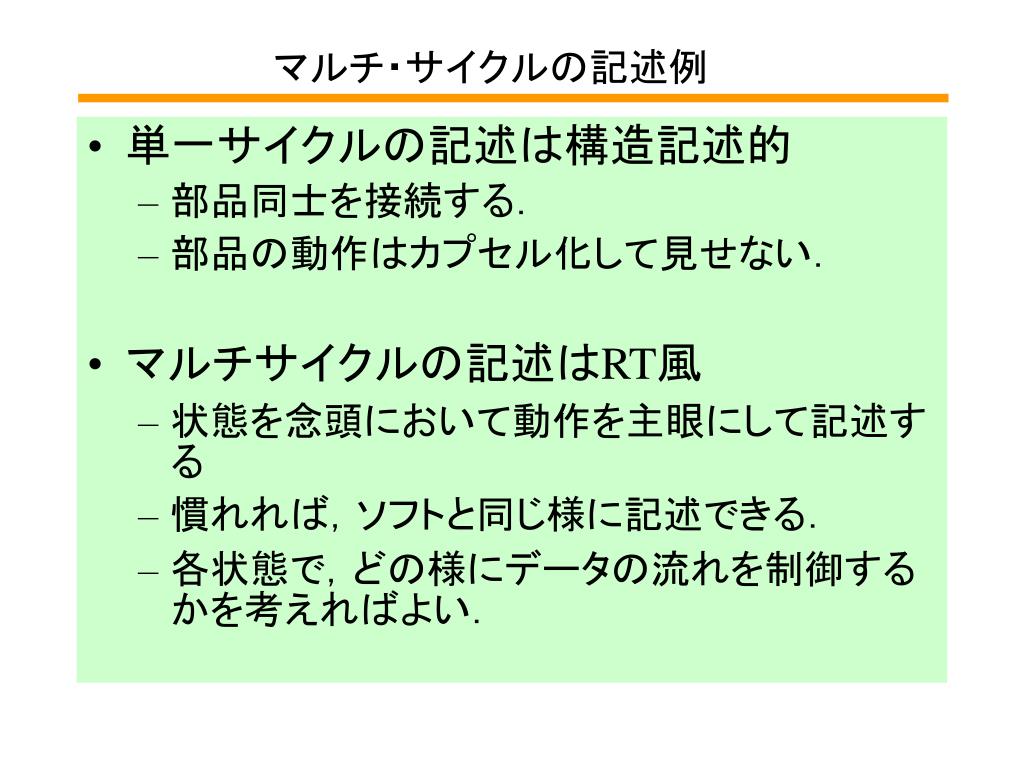

  • 単一サイクルの記述は構造記述的

    • 部品同士を接続する.

    • 部品の動作はカプセル化して見せない.

  • マルチサイクルの記述はRT風

    • 状態を念頭において動作を主眼にして記述する

    • 慣れれば,ソフトと同じ様に記述できる.

    • 各状態で,どの様にデータの流れを制御するかを考えればよい.


命令実行過程のクロック・サイクルへの分割

各クロックサイクルにおける作業量のバランスをとり、クロックサイクル時間を最小にする

1クロックサイクルには、1) メモリアクセス、2)レジスタアクセス、3)ALU操作

のうち1つの操作しかしないものとして、データパスを設計する。

5段のステップ(制御信号については省略)

1.命令フェッチステップ

IR = メモリ[PC]; PC=PC+4; (命令フェッチとPCの計算)

2.命令デコードとレジスタフェッチのステップ

A=レジスタ[IR[25-21]]; B=レジスタ[IR[25-21]]; (rs,rtフィールドの読込み)

ALUOut = PC+(符号拡張(IR[15-0] <<2)); (分岐先の計算)

3.実行、メモリアドレスの計算または分岐の完了ステップ

ALUOut = A+符号拡張(IR[15-0]); (メモリ参照の場合)

ALUOut = A 演算子 B; (R形式命令の場合)

if(A==B) PC=Target; (分岐)

PC=PC[31-28] || (IR[25-0]<<2); (ジャンプ)

4.メモリアクセス、またはR形式命令完了ステップ

MDR = メモリ[ALUOut]; または メモリ[ALUOut]=B; (メモリ参照の場合)

レジスタ[IR[15-11]]=ALUOut; (R形式命令の場合)

5.メモリ読出し完了ステップ

レジスタ[IR[15-11]]=MDR; (ロード)


1. 命令フェッチステップ

// IR = メモリ[PC]; PC=PC+4; (命令フェッチとPCの計算)

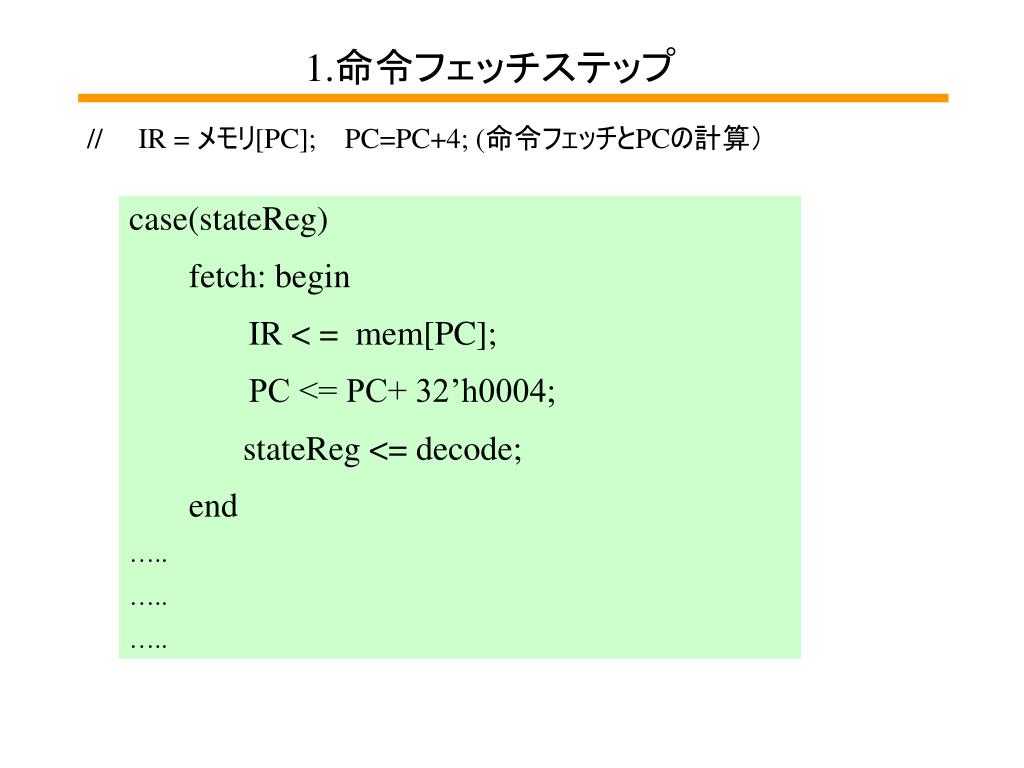

case(stateReg)

fetch: begin

IR < = mem[PC];

PC <= PC+ 32’h0004;

stateReg <= decode;

end

…..

…..

…..


1.命令デコードとレジスタフェッチ

A=レジスタ[IR[25-21]]; B=レジスタ[IR[25-21]]; (rs,rtフィールドの読込み)

ALUOut = PC+(符号拡張(IR[15-0] <<2)); (分岐先の計算)

case(stateReg)

…..

decode: begin

A <= RFILE[IR[25:21]]; B<=RFILE[IR[20:16]];

fugouKakuchou <= {IR[15],IR[15],…,IR[15:0]};

ALUOut <= PC + (fugouKakuchou<<2);

stateReg <= execute;

end

…..

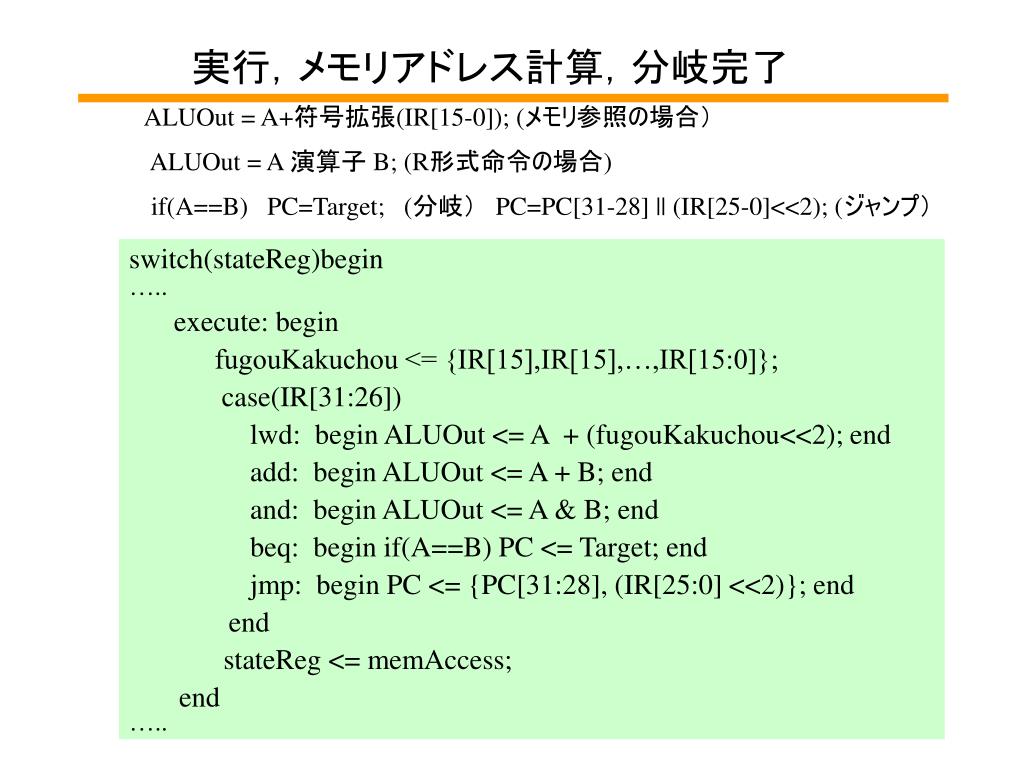

実行,メモリアドレス計算,分岐完了

ALUOut = A+符号拡張(IR[15-0]); (メモリ参照の場合)

ALUOut = A 演算子 B; (R形式命令の場合)

if(A==B) PC=Target; (分岐) PC=PC[31-28] || (IR[25-0]<<2); (ジャンプ)

switch(stateReg)begin

…..

execute: begin

fugouKakuchou <= {IR[15],IR[15],…,IR[15:0]};

case(IR[31:26])

lwd: begin ALUOut <= A + (fugouKakuchou<<2); end

add: begin ALUOut <= A + B; end

and: begin ALUOut <= A & B; end

beq: begin if(A==B) PC <= Target; end

jmp: begin PC <= {PC[31:28], (IR[25:0] <<2)}; end

end

stateReg <= memAccess;

end

…..


メモリアクセス, R形式完了

MDR = メモリ[ALUOut]; または メモリ[ALUOut]=B; (メモリ参照の場合)

レジスタ[IR[15-11]]=ALUOut; (R形式命令の場合)

case(stateReg)

memAccess: begin

case(IR[31:26])

ldw:MDR <= mem[ALUOut];

stw: mem[ALUOut] <=B;

Rtype: RFILE[IR[15:11]] <= ALUOut;

endcase

stateReg <= memComp;

end

…..


メモリ読み出し完了ステップ

レジスタ[IR[15-11]]=MDR; (ロード)

case(stateReg)

…..

memComp: begin

RFILE[IR[15:11]] <= MDR;

stateReg <= fetch;

end

…..

…..


マルチサイクルからパイプライン動作へ

  • マルチサイクルでは,1命令の処理が終わるまで次の命令は実行できない.

  • 実行しているステージより前のステージは空回り状態

    • 空いているステージで,次の命令の処理を行えないか?

    • パイプラインで次から次へと処理を受け渡す事を考える.


Pipeline i
Pipeline の時の記述例I

module pipeline;

reg [15:0] MEM[0:31], IR_Queue[0:7],RFILE[0:31],

ADDR,result, ir,pc, fptr,eptr;

reg clock, reset, fetched, executed;

reg mem_access,fetch_ready, exec_ready, write_ready;

reg [3:0] opCode;

event do_fetch, do_execute, do_write;

`define BRA 4'b0001

`define LD 4'b0010

`define STR 4'b0011

`define NOP 4'b0000

initial begin

clock = 1; reset=0; fetched=0; executed = 0; fetch_ready=1;

exec_ready=1; write_ready=1; ADDR=0;

forever begin

#10 clock = ~clock;

end

end


Pipeline ii
Pipeline の時の記述例II

initial #300 $stop;

always @(posedge clock)

begin

$display("%d : 1stLoop",$time);

if(!reset)begin

end else begin

->do_fetch;

->do_execute;

->do_write;

end

end

always @(negedge clock)

begin

$display("%d : 2ndLoop", $time);

end


Pipeline iii
Pipeline の時の記述例III

/* task */

task fetch;

begin

if(fetch_ready)begin

fetch_ready = 0;

IR_Queue[fptr] = MEM[pc];

#2 $display("%d : fetch",$time);

fetched = 1;

end

end

endtask


Pipeline iv

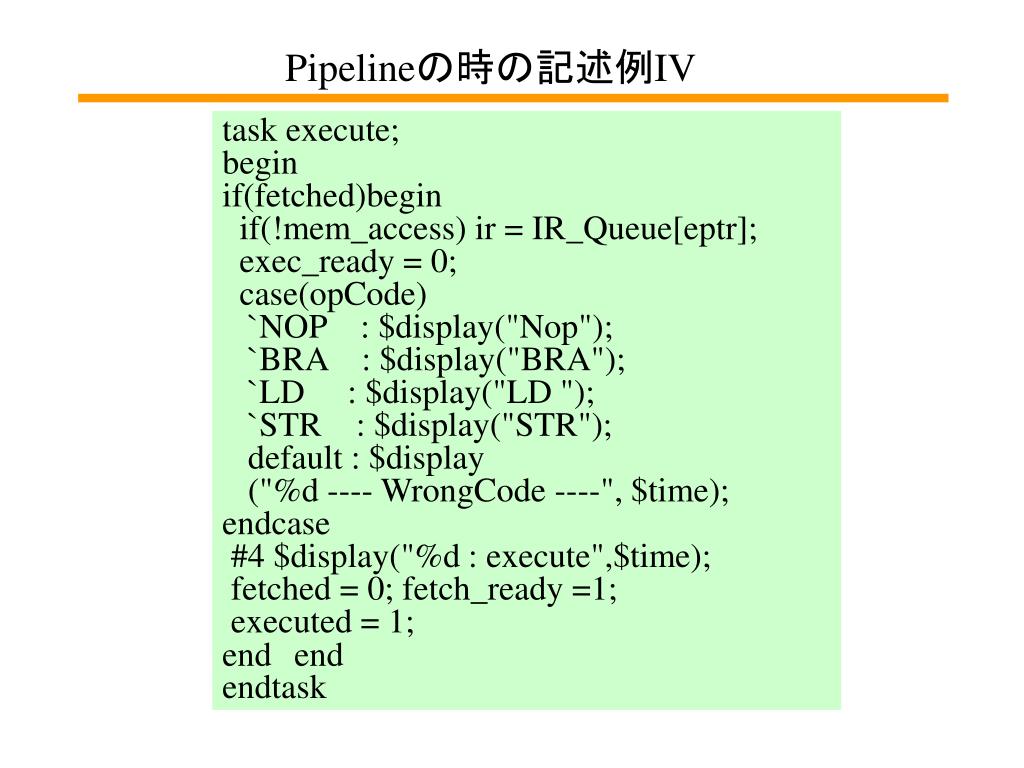

Pipeline の時の記述例IV

task execute;

begin

if(fetched)begin

if(!mem_access) ir = IR_Queue[eptr];

exec_ready = 0;

case(opCode)

`NOP : $display("Nop");

`BRA : $display("BRA");

`LD : $display("LD ");

`STR : $display("STR");

default : $display

("%d ---- WrongCode ----", $time);

endcase

#4 $display("%d : execute",$time);

fetched = 0; fetch_ready =1;

executed = 1;

endend

endtask


Pipeline v

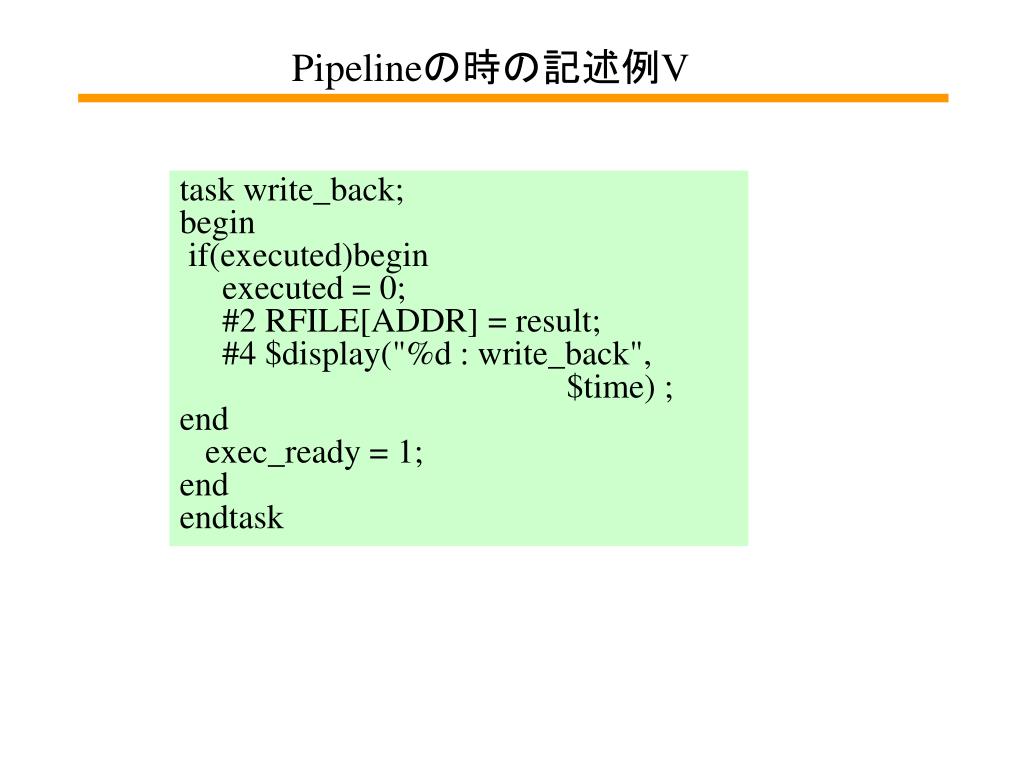

Pipeline の時の記述例V

task write_back;

begin

if(executed)begin

executed = 0;

#2 RFILE[ADDR] = result;

#4 $display("%d : write_back",

$time) ;

end

exec_ready = 1;

end

endtask

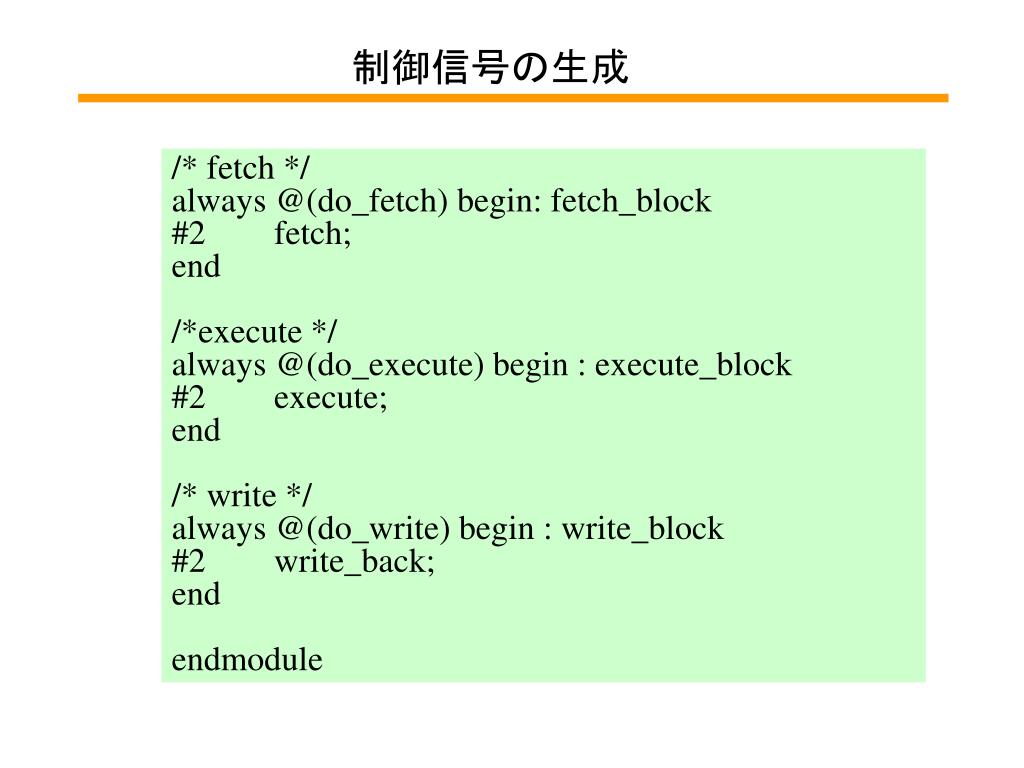

制御信号の生成

/* fetch */

always @(do_fetch) begin: fetch_block

#2 fetch;

end

/*execute */

always @(do_execute) begin : execute_block

#2 execute;

end

/* write */

always @(do_write) begin : write_block

#2 write_back;

end

endmodule
