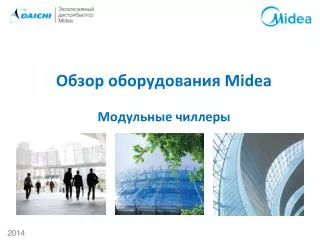

  1. Обзор оборудования MideaМодульные чиллеры

  2. Обозначение моделей чиллеров Midea

  3. Модульные чиллеры MCC(D)H 250 кВт 185 кВт 30 кВт 30 кВт 65 кВт 130 кВт MCCH30A-TA3SL MCDH30A-TA3SL MCCH30A-A3SL MCDH30A-A3SL (без гидромодуля) MCCH65A-SA3L MCDH65A-SA3L MCCH185A-SA3L MCCH130A-SA3L MCCH250A-SA3L • Особенности • Независимые контуры с несколькими спиральными компрессорами, модули с компрессорами Digital scroll. • Все чиллеры могут работать в режиме охлаждения при температуре до -10°С (ручное переключение). • Модульная конструкция: резерв в случае выхода из строя одной из машин. • Заводской 100% контроль сборки. • Использование спиральных компрессоров плавного регулирования. • Широкий выбор комбинаций модулей для получения требуемой холодопроизводительности. • Запуск системы можно осуществлять поэтапно, по мере установки и подключения холодильных машин. • Проводной пульт KJR-120AMB/E в комплекте.

  4. Широкий рабочий диапазон температур. • Чиллерработает на охлаждение при температуре от -10 до +46 °С и на нагрев от -10 до +21 °С. Достигается это переключением соответствующих переключателей на плате управления. Широкий диапазон температуры воды на выходе • Охлаждение: 5–17 °C (устанавливается на заводе-изгото-вителе), 0–17 °C доступно при переключении S5 на плате управления, при этом в трубопровод должен быть залит антифриз. • Нагрев: 40–50 °C (устанавливается на заводе-изгото-вителе), 22–50 °C доступно при переключении кода.

  5. Удобное дистанционное управление • Переключатель S7 на плате управления можно переключить в положение ON [ВКЛ.] для включения дистанционного управления — более простого и удобного для пользователя способа управления. Этот переключатель имеет следующие функции: • Дистанционное управление ВКЛ./ВЫКЛ.; • Выбор режима дистанционного управления для нагрева или охлаждения; • Дистанционная сигнализация. Высокая мощность, свободное сочетание блоков, максимальная надежность, высокая эффективность и тихая работа

  6. Потенциал модульной системы по резервированию • При неисправности блока: • Если неисправен вспомогательный чиллер, он будет остановлен, другие продолжат свою работу. • Если неисправен основной блок, будут остановлены все чиллеры, но любой из вспомогательных можно очень быстро назначить основным вручную. • При срабатывании защиты: • При срабатывании защиты основного чиллера он будет остановлен, другие продолжат свою работу. • При срабатывании защиты вспомогательного чиллера он будет остановлен, другие продолжат свою работу.

  7. Встроенный гидравлический модуль(для моделей MCC(D)H30A-TA3SL) Блок оборудован встроенным гидравлическим модулем для упрощения установки, экономиипространства и улучшения внешнего вида, одновременного снижения затрат на установку иэффективного использования площади.

  8. Модельный ряд Дополнительное оборудование

  9. Проводной пульт управления KJR-120A/MBE (входит в стандартную комплектацию) • Проводной пульт управления позволяет управлять чиллером или группой чиллеров, изменять настройки, порядок выполнения команд и получать актуальную информацию о рабочем состоянии чиллера. • Основные функции • Возможность регулировки температуры обратной воды. Диапазон регулировки: 2,3,4,5 °С ( по умолчанию 2 °С); • Управление в режиме реального времени; • Ручной сброс ошибок; • Диагностика системы в контрольных точках; • Функция напоминания о проведение сервисных работ.

  10. Спасибо за внимание! Подготовлено отделом ЦТМ
